追加された八木式アンテナ
- 今日のブログはY様の戸建てのアンテナ工事です。
- 先日のGW中の夕方にラインでのお問い合わせで、テレビ線の先がおかしいから、繋げないからテレビ見れるようにして下さいの依頼です。
- その後電話でちょっと話して、現地調査に行くことに。
アンテナの現地調査
フィーダー線
- 現地調査に行ったら、2階の部屋にテレビが見たいの依頼です。

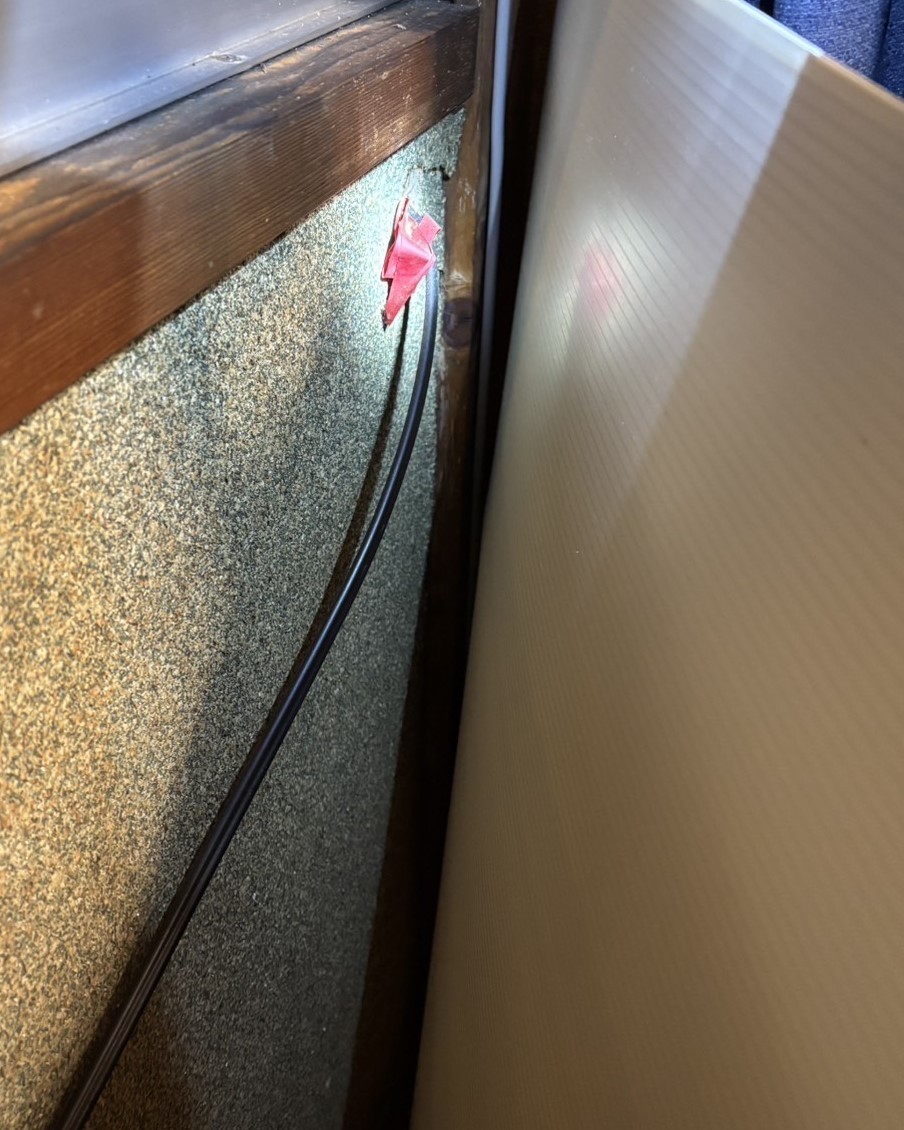

- 外の外壁から壁貫通して、部屋中にフィーダー線（VHF・アナログ放送の時代）が有りました、
- その先を辿って有ったのは、
フィーダー線から5C同軸ケーブル2分配変換器

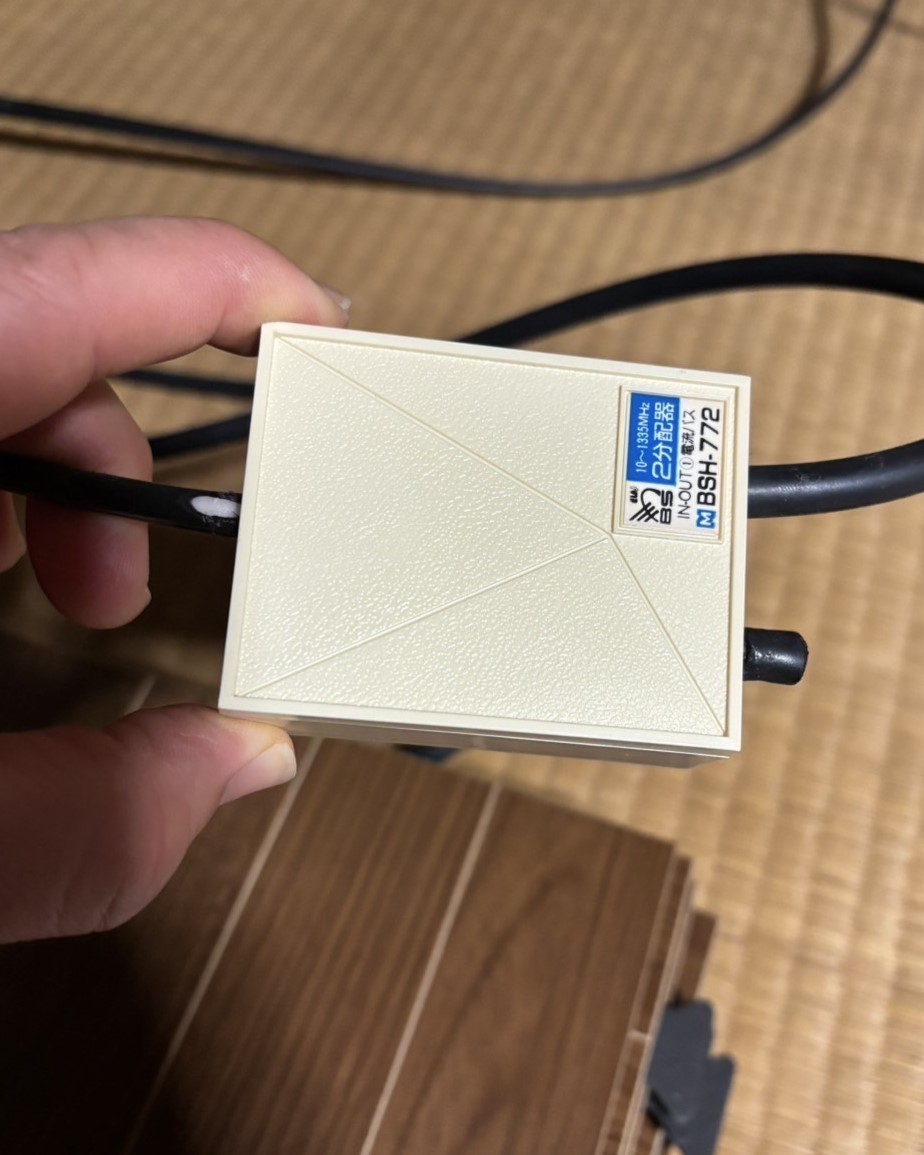

- フィーダー線から5C同軸ケーブル2分配変換器
アンテナの現地調査
フィーダー線から同軸ケーブル変換器

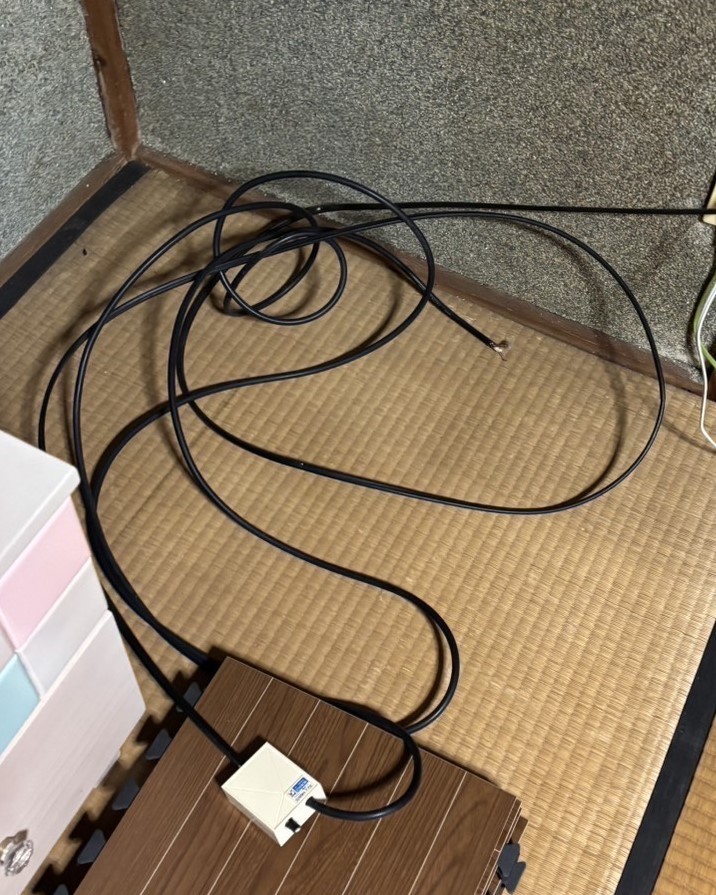

- なぜか分からないけど、2分配の5C同軸ケーブル1本は切断されていました。
5C同軸ケーブル

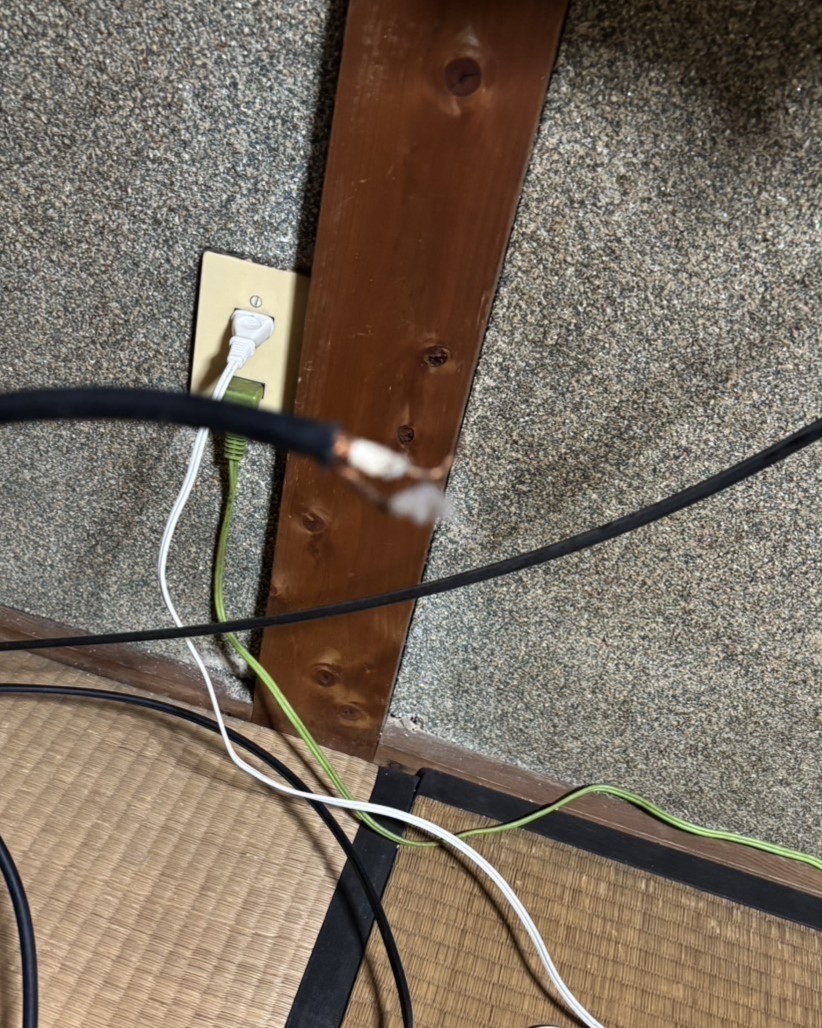

- そしてもう1本の5C同軸ケーブルの線の先にコネクター（接栓）が無くてテレビに繋げる事が不可能。
- その後、コネクター付けて、レーベルチェッカーで電波を測定。
- 結果、平均30ｄBしか無くて、Y様に説明して、後日にアンテナ工事。
- もう夜だった為、アンテナ本体も無く、屋根の様子も分からないから、アンテナを取り付けて、電波測定してからブースター必要か、必要無いかその場で判断。
地デジアンテナ追加工事
現状のアンテナ

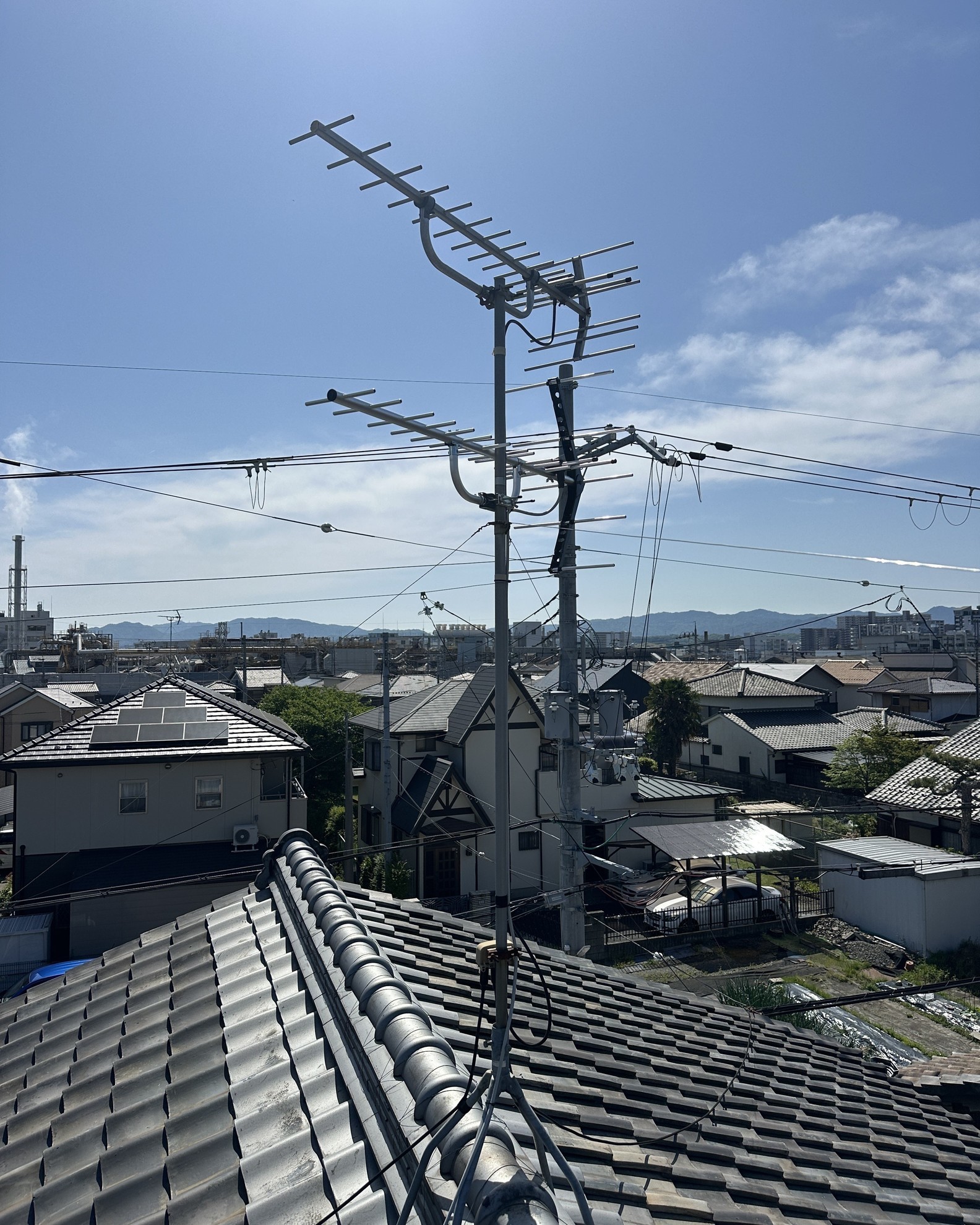

- アンテナ工事日、梯子立ててから屋根に登ると、独立されている八木式アンテナ2本が有りました、
- 左側のアンテナは1.8ｍの25パイのマストに八木式アンテナ14素子と屋外2分配器
- 右側のアンテナは1.2ｍの25パイのマストに八木式アンテナ14素子とUHFブースター
八木式アンテナ追加工事
- その様子を見て、考えて、
- 屋外3分配に交換するか、アンテナ追加するか、
- 但し、両方のアンテナは結構昔の物で、劣化も進んでて、下手に触ったら他の映ってるテレビに影響及ぼすリスクが有り、

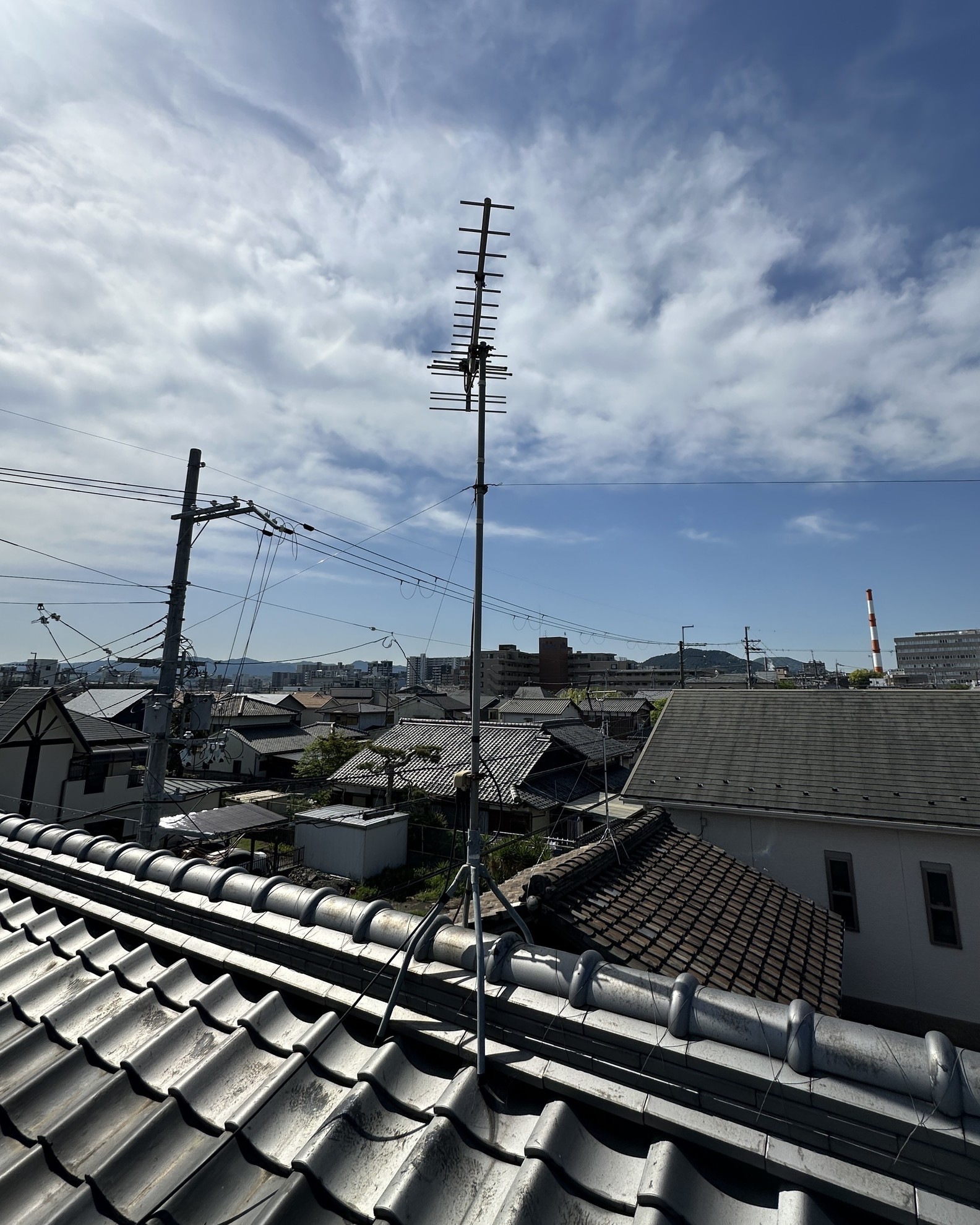

- 単独にテレビ1台の為に新規の八木式アンテナ14素子左側に有ったアンテナの下に取り付けました。
- その時の電波が68ｄB以上有りまして、ブースターは不要に。
- そのまんま新しい5C同軸ケーブルを繋いで、2階部屋の中まで1本で持っていきました、12ｍ位。
アンテナ工事完了
- 古いフィーダー線撤去してから取
- テレビ近辺に5C同軸ケーブルをほど良い長さに切ってから、端末処理して、
- テレビに差して、テレビの設定を行いました。

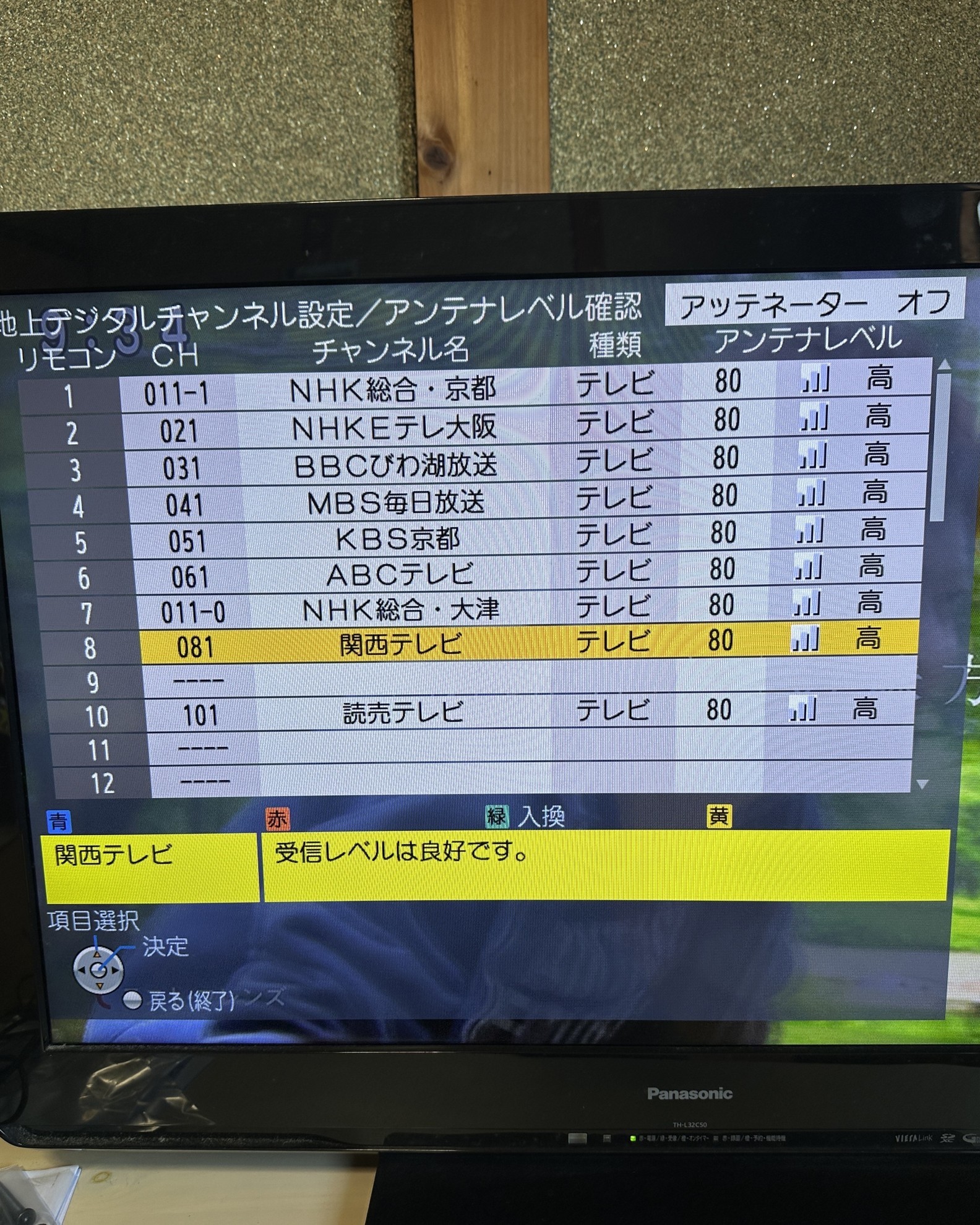

- そして写真の通り全チャンネルが映りまして、
- アンテナ工事完了。
