今回は草津市にて、地デジアンテナとBSアンテナの設置工事を行いました。
和風建築の住宅のため、外観に配慮しながら設置位置や配線ルートを決めて施工しています。
地デジアンテナとBSアンテナを同時に設置し、混合ブースターを使用することで電波の安定性も確保しました。
屋根上での作業となるため安全に注意しながら施工し、見た目にも配慮した仕上がりとなっています。
アンテナ工事やブースター設置なども対応していますので、お気軽にご相談ください。
アンテナ取り付け作業

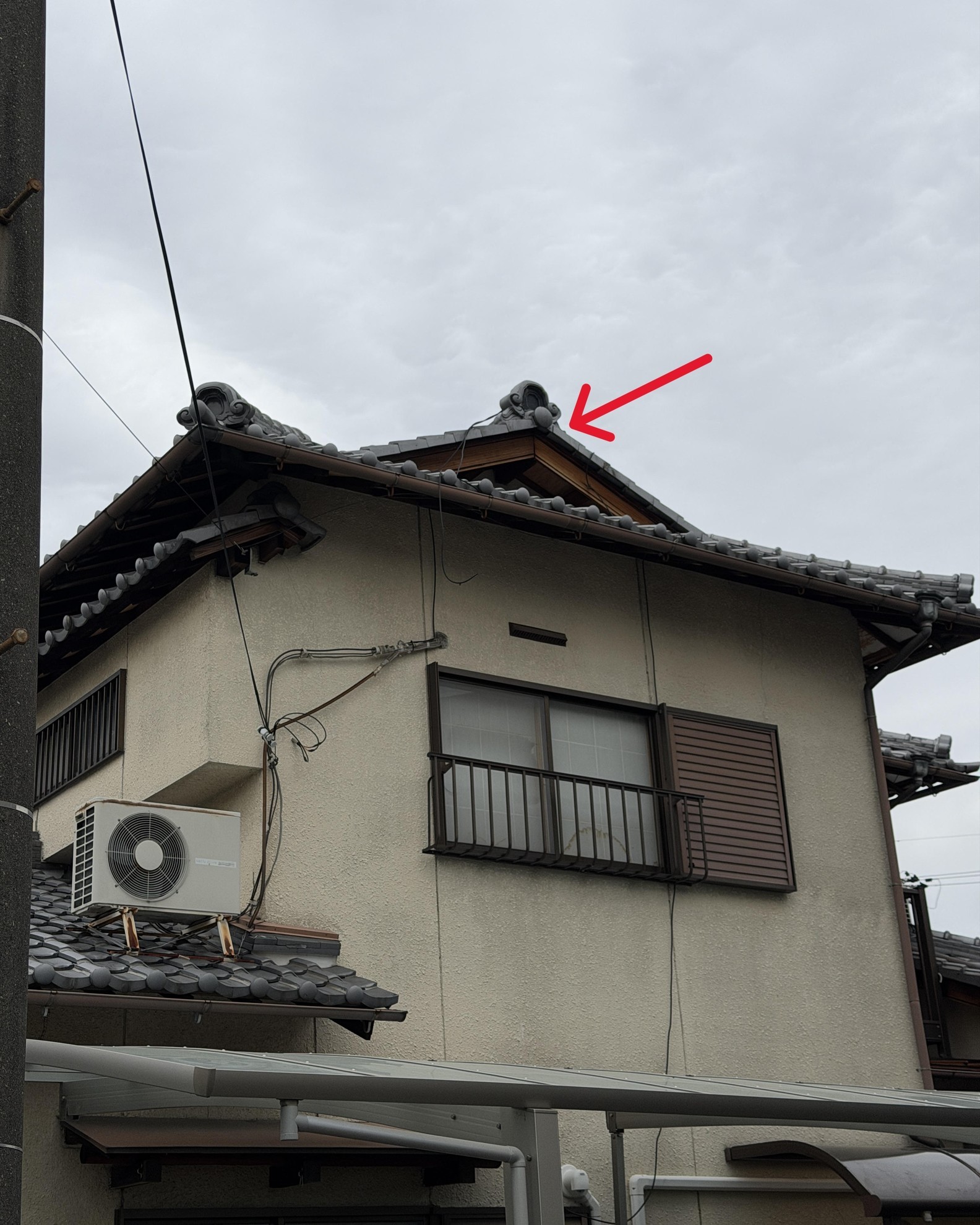

大屋根の張りにアンテナ取り付け
- 矢印の位置にアンテナ取り付けます。

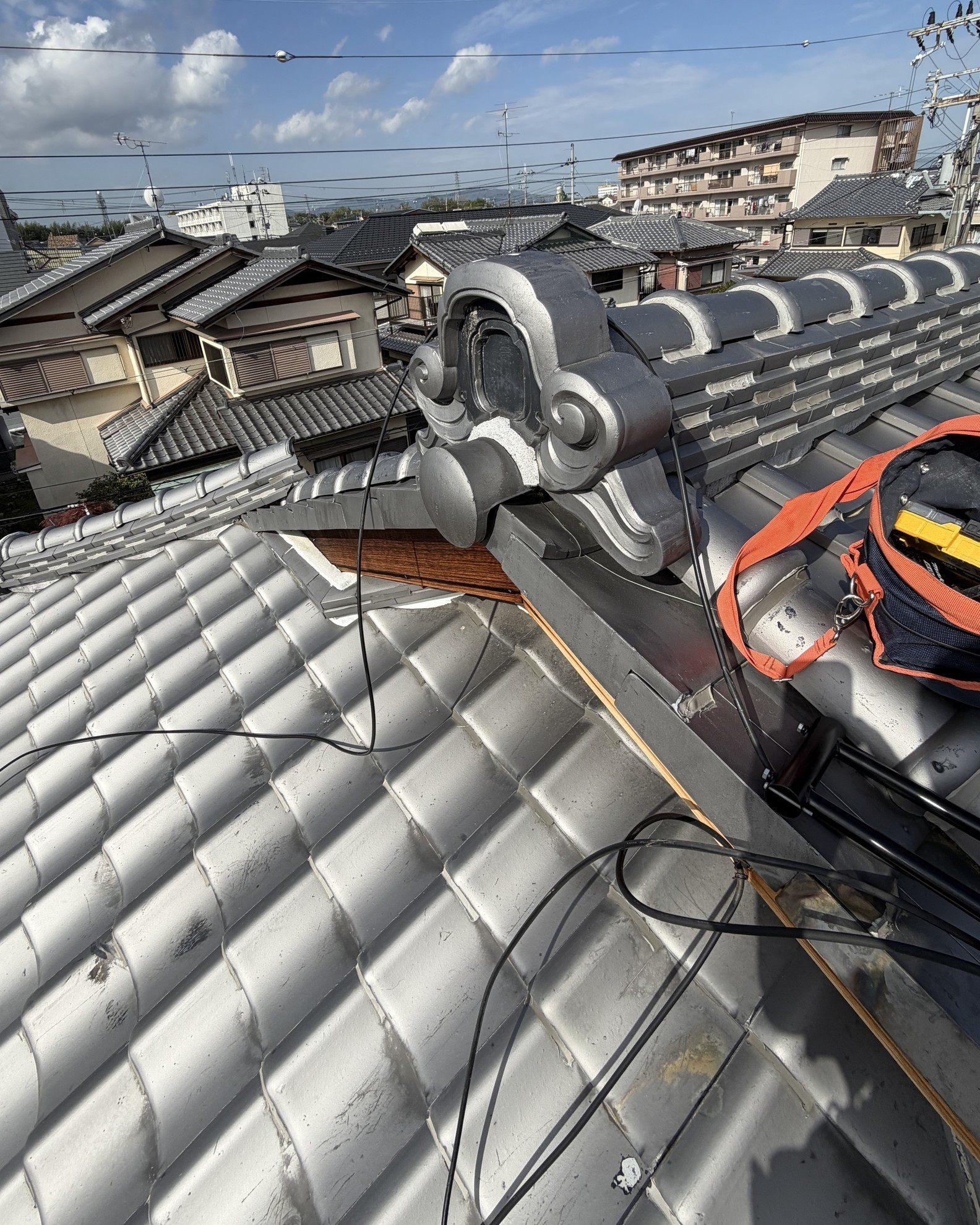

梯子で大屋根にアクセス
- カーポートの横に梯子掛ける隙間有ったので、
- そこから大屋根にアクセスし、アンテナ取り付けの準備から。

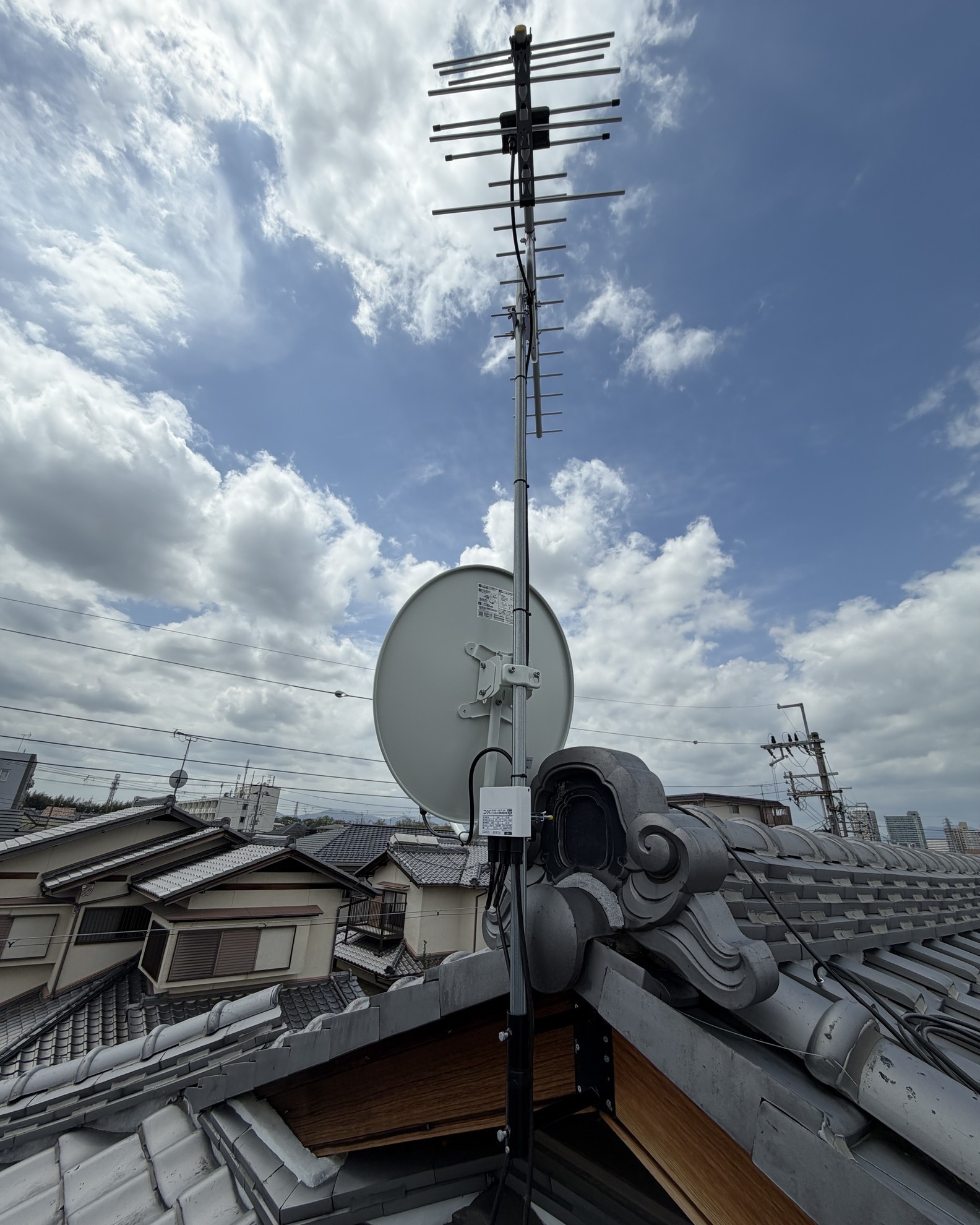

アンテナ取り付け完成
- 順番で行くと
- 先にサイドベース固定
- 180cmの25パイのマスト取り付け
- MASPROのBSアンテナ仮固定
- その次MASPROの八木式アンテナ14素子も仮固定
- 最後にDXアンテナの混合ブースターを取り付け。
アンテナ調整

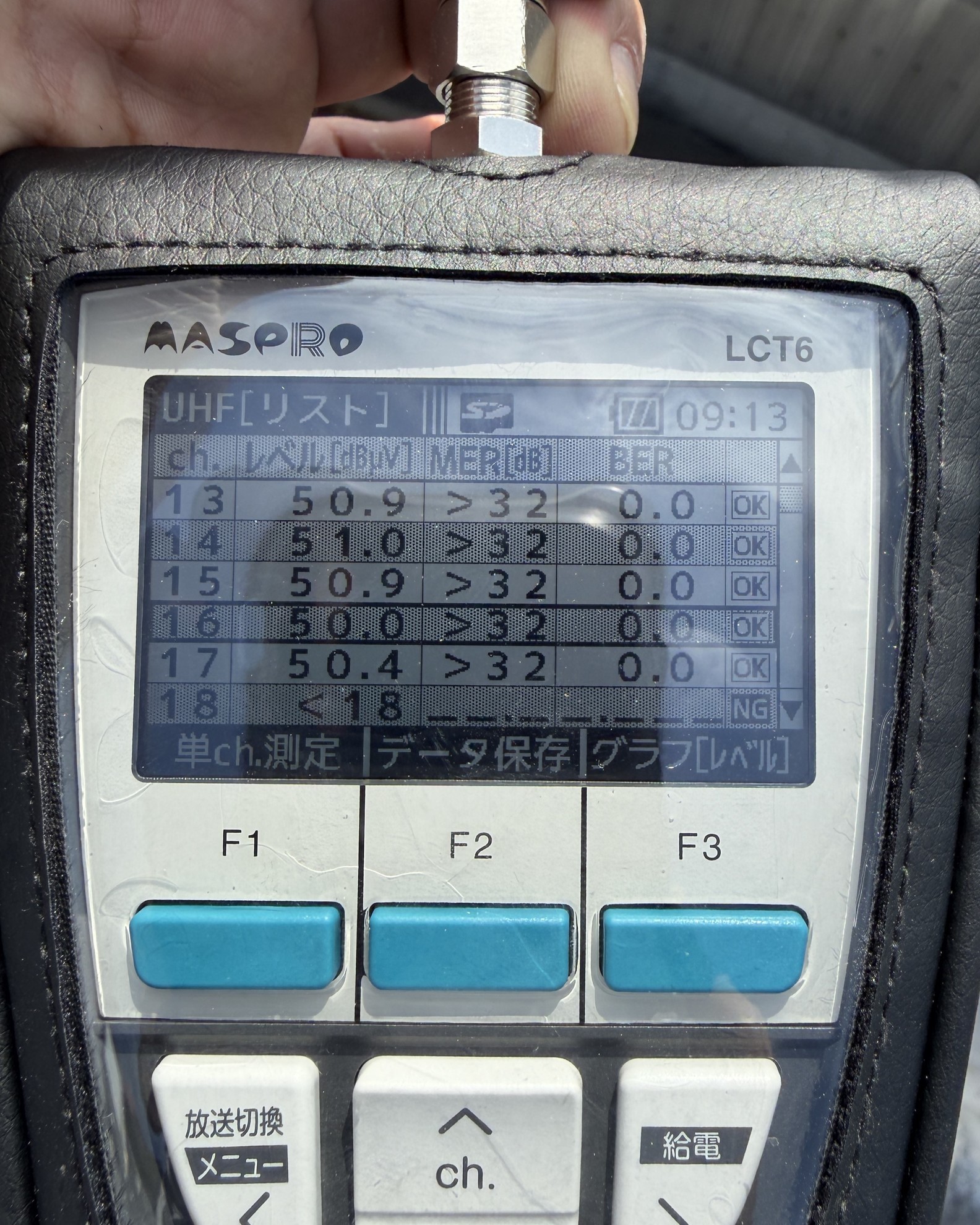

地デジアンテナの方向調整
- 新しく購入したMASPROのレベルチェッカーLCT6で一括で全チャンネル測定可能だから楽です。

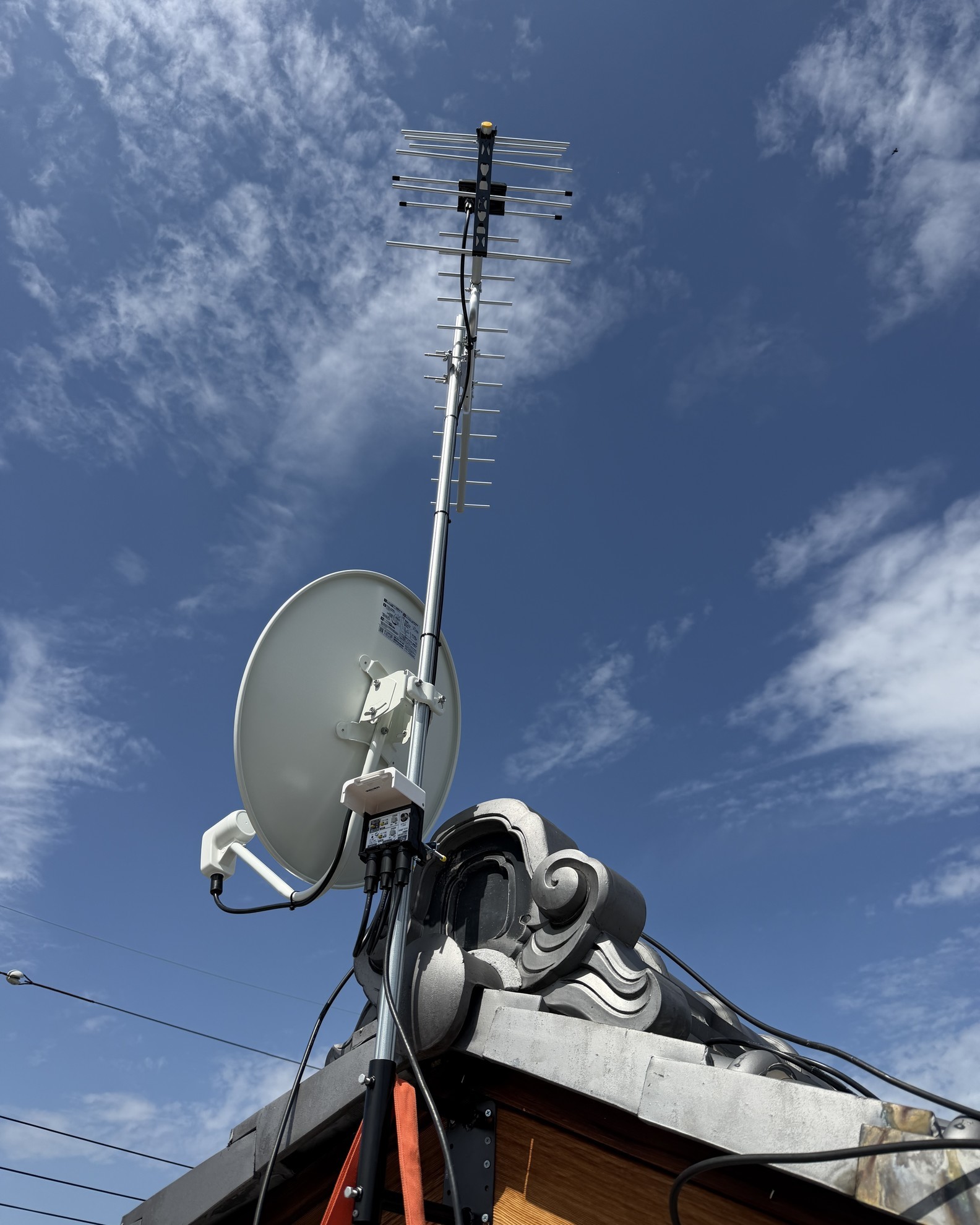

BSアンテナの方向調整
- BSアンテナも同様に調整しました。

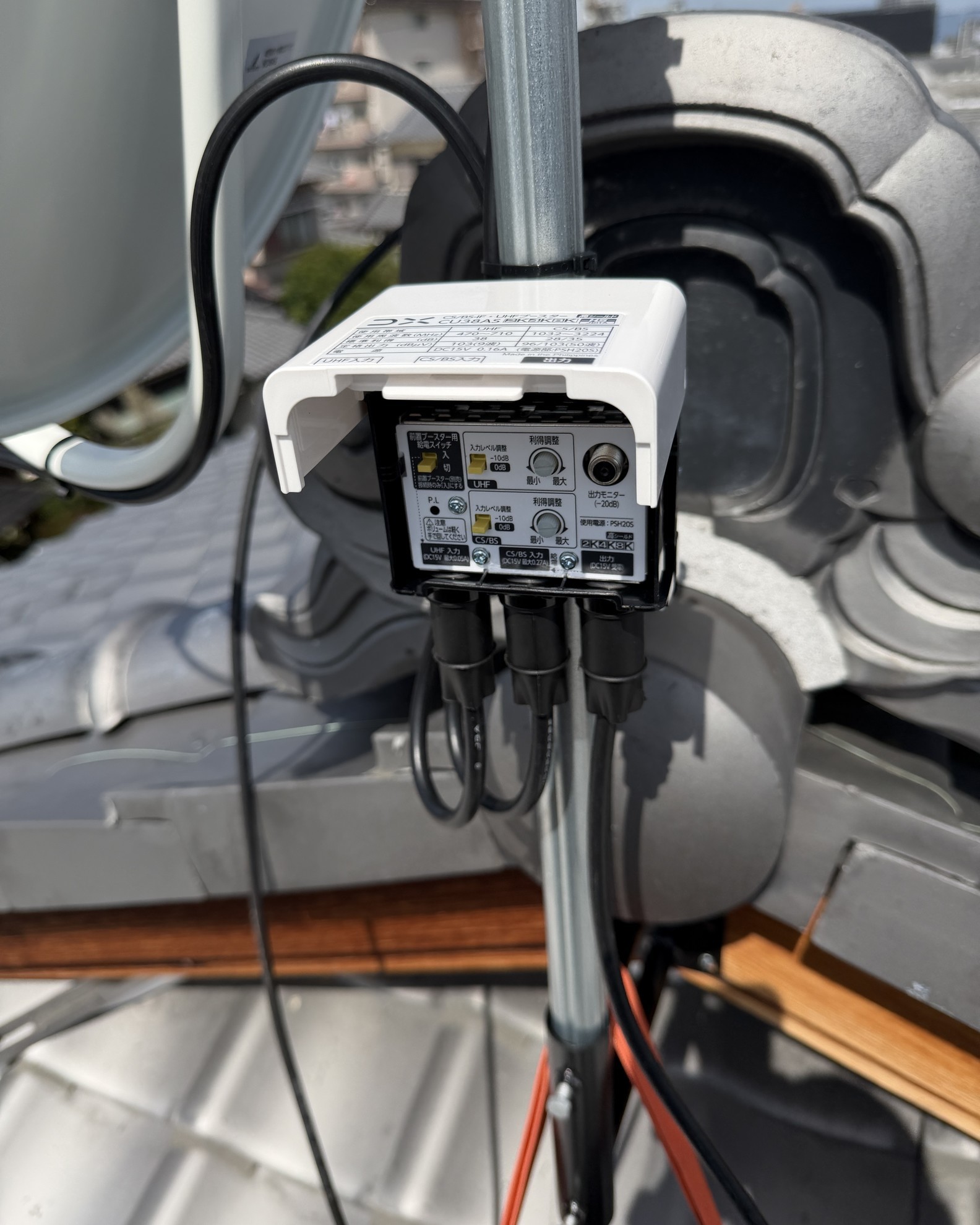

混合ブースター
- アンテナそれぞれと調整後は、5Cの同軸ケーブルを混合ブースター本体に接続

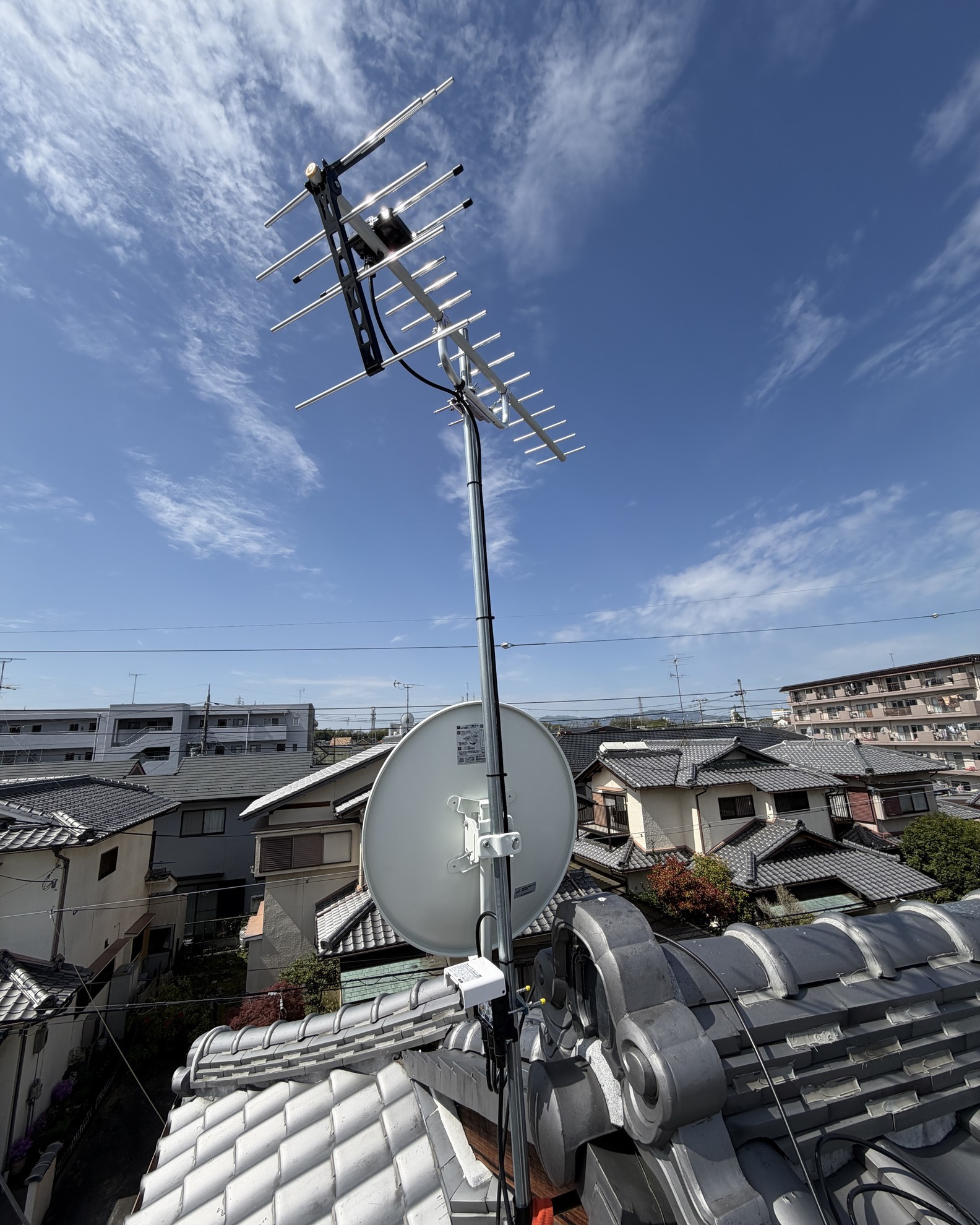

アンテナ取り付け完了
ブースタ電源
- 大屋根のアンテナ設置後は、
- 1階のリビングに混合ブースターの電源取り付けて、

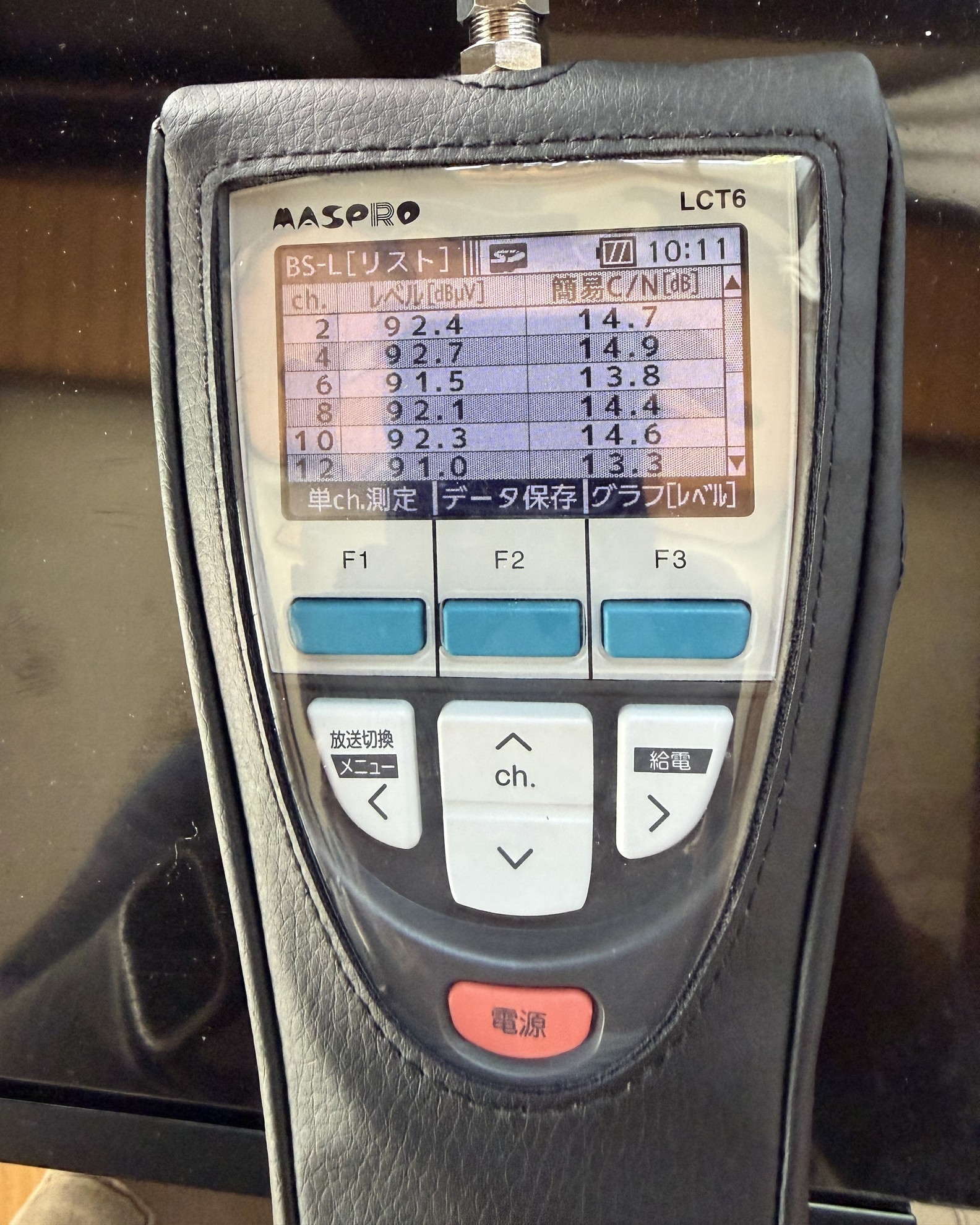

- レベルチェッカーで信号を確認、低かった為に
混合ブースターの利得調整
- また大屋根に登って、混合ブースターの利得のボリューム上げて、
テレビのチャンネル調整
- レベル確認後、テレビのチャンネル確認して、
- 工事終了。
