御新築1F・カーポート有のエアコン取り付けの紹介

リビングの外面の壁

取り付けるリビングのエアコン

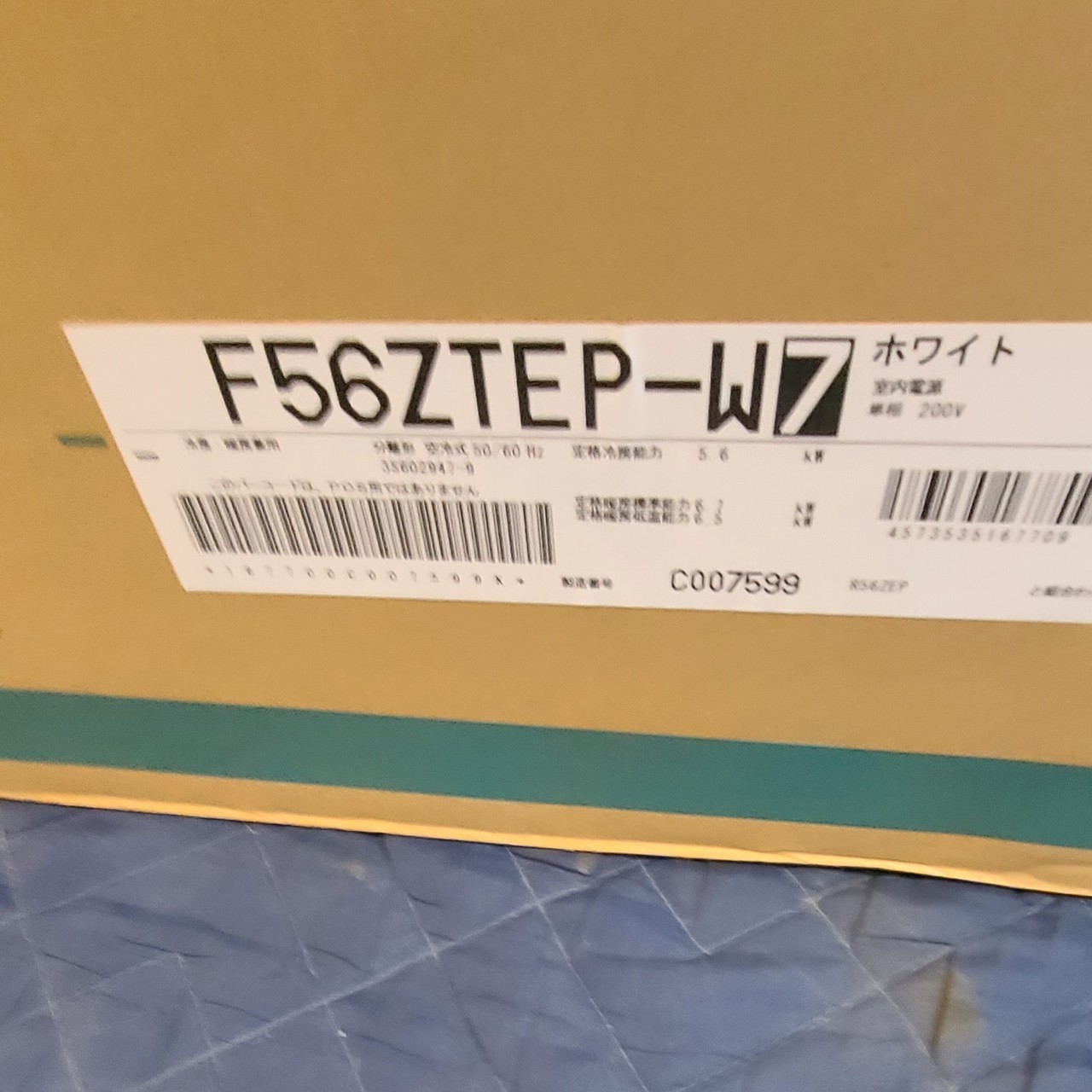

ダイキンEシリーズ(F56ZTEP-W)

  • 今回リビングに取り付ける機種です。リビング14畳プラスとキッチンの面積足したらこのぐらい有ったらこのサイズをおすすめしました。
  • 足りないよりちょっと余裕有った方がエアコンには優しい、そして電気代にも。
リビングのエアコン取り付け前

リビングのエアコン取り付け

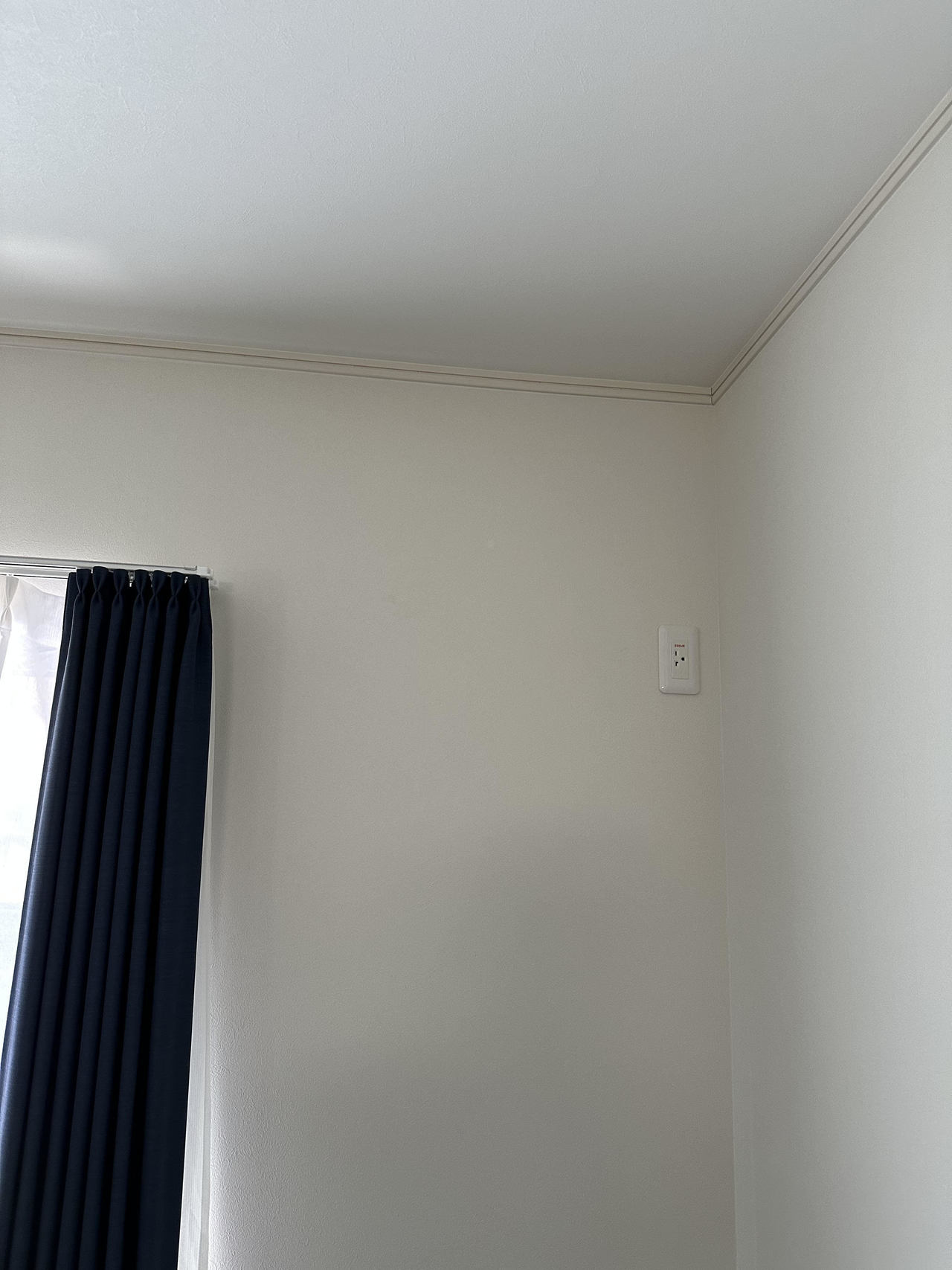

室内機取り付け前

  • 今回の紹介は草津市のY様の御新築のリビングにダイキンのEシリーズ5.6kwの取り付けの依頼です。
  • 以前無料で現場調査に伺った際にエアコン取り付け面に屋外にカーポートが存在してて、工事の障害物になりつつ、取り付け方法の打ち合わせしました
  • 選択として二つしか無く。見栄えを選択するか、メンテナンスを重視するか
  • 見栄えを選択するとリビングの中は綺麗さっぱりだけど、屋外側にはカーポート有る為脚立作業は大分困難に、それは穴がカーポートの上に来るからです。
  • メンテナンスを選択すると、穴開ける際にカーポートの屋根の下狙いますから室内機の下に配管が見えますから見栄えはあんまり綺麗では有りません、イメージはマンション、アパートの仕上げが見本。
  • 結局、打ち合わせしてY様は見栄えを選択しました。

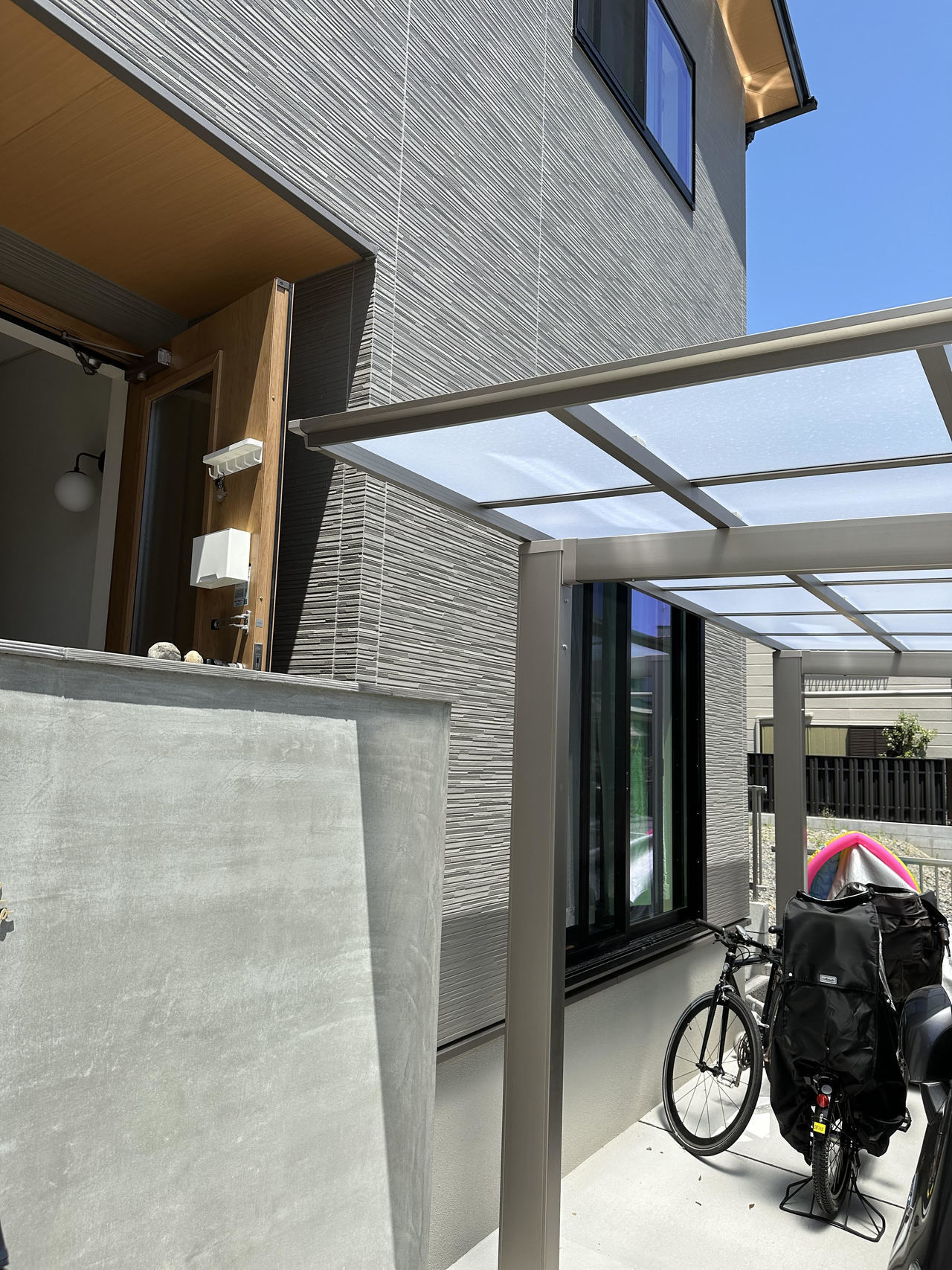

リビングの外面の壁

リビングのエアコン取り付け

外の取り付け前

  • 外から見た様子。
  • 構造図面確認したら、穴開ける位置には外には下に屋外用コンセントが有りました。
リビングのエアコンの取り付け

リビングのエアコン取り付け

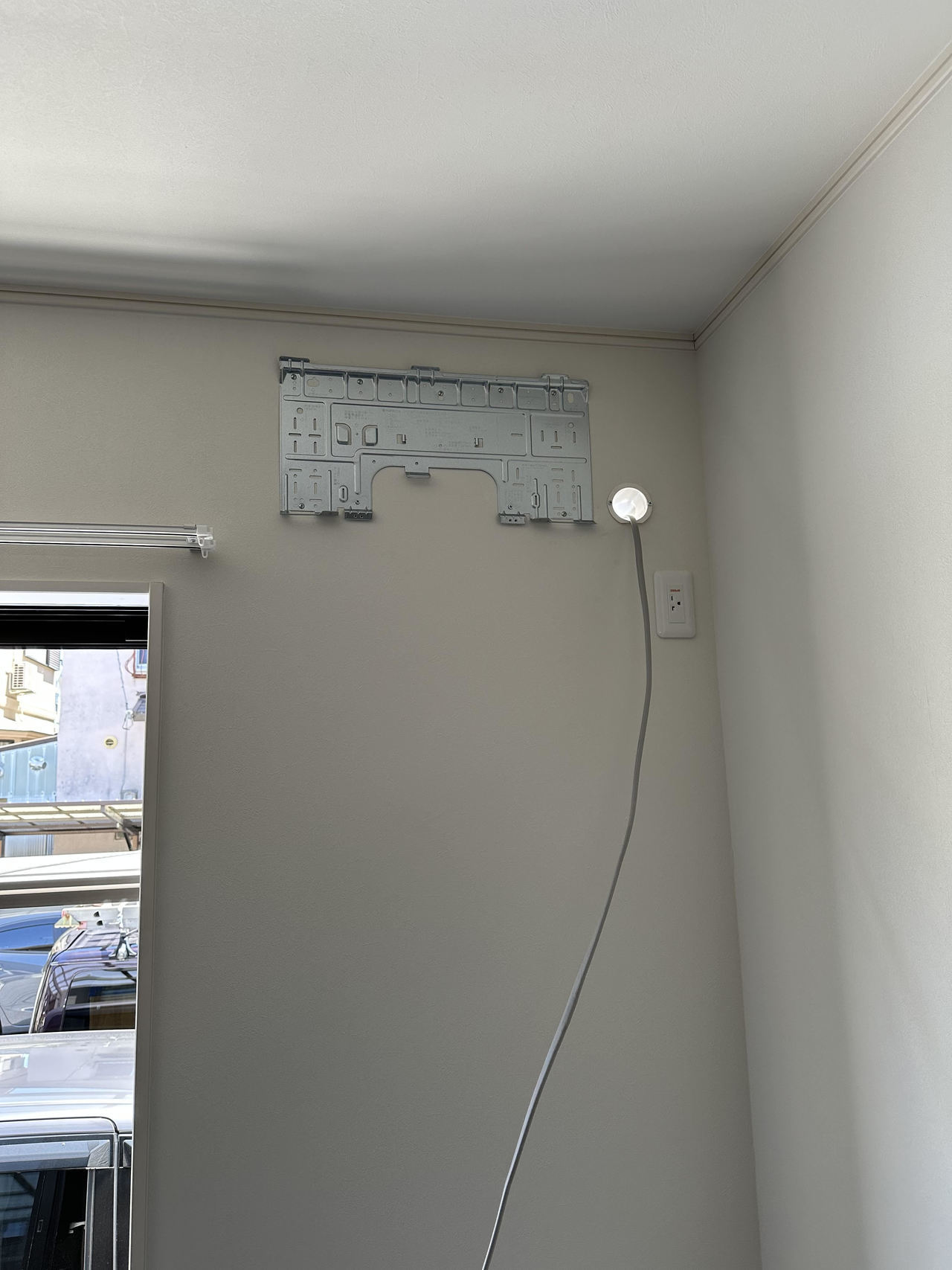

室内機の取り付け作業

  • 構造図面確認して室内機の位置定めて、穴慎重に開けて背板固定しました。構造用合板が入っており頑丈に固定出来ました。素晴らしい!
  • 穴開け最中に何かが出たらその時点でアウトだからねぇ!(笑)
  • この位置選んだのは構造図面確認したら左に穴開け選択すると筋交いが有りました。
  • 最初は左にしたかった理由は、外の屋外用コンセントを交わせるし、窓から体外に出したら化粧カバーもスムーズに工事出来るためです。
  • 工事はそんな単純じゃない。
リビングの室内機

リビングのエアコンの取り付け

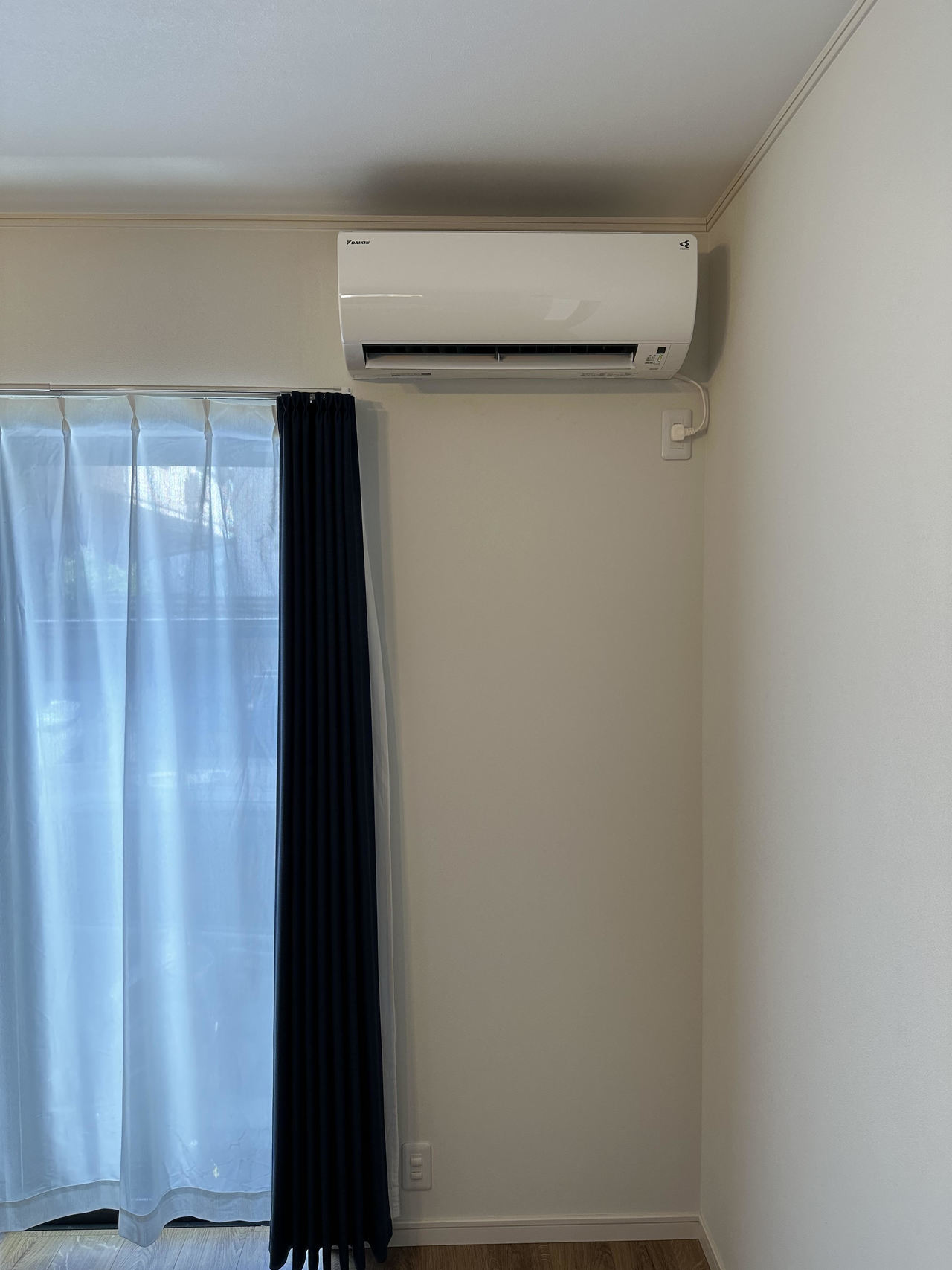

室内機の取り付けの完成

  • 外の作業を考慮して配管、電線、ドレーンホース全て中から接続しました。
  • 室内機掛ける時カーポート有る分ちょっと大変でしたけど、うまく行きました。
リビングの外の化粧カバー

リビングのエアコンの取り付け

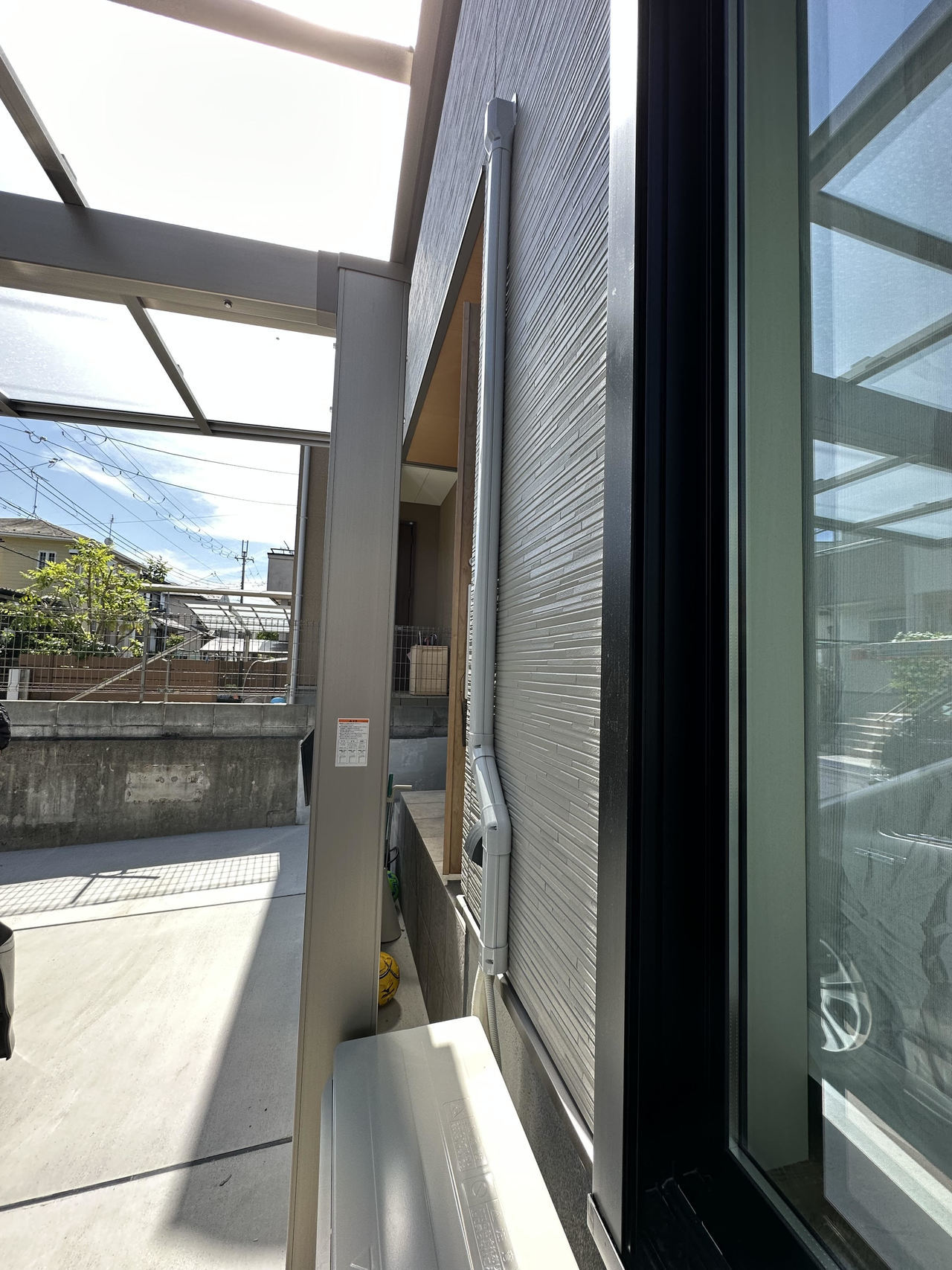

リビングの屋外化粧カバーの取付

  • 玄関前に4尺の脚立立てて横に体伸ばして化粧カバー取り付けました。
  • こんな時背高くてラッキーだと思いました、腕も長い分スムーズに化粧カバーのヘッド余裕で取り付け出来ました。(笑)
  • そして思った通り、下に屋外用コンセントを因幡の45°のパーツ二つ使って交わしました。
  • 化粧カバーの詳細は上から
  • LDW-70-G 1個​、LD-70-G 1個、LDKF-70-G 2個、SJ-70-G 1個
リビングの外の化粧カバー

リビングのエアコンの取り付け

別の角度のリビングの屋外化粧カバーの取付

  • 化粧カバー取り付けた後の完成写真。
  • 別のアングルで撮った写真です。

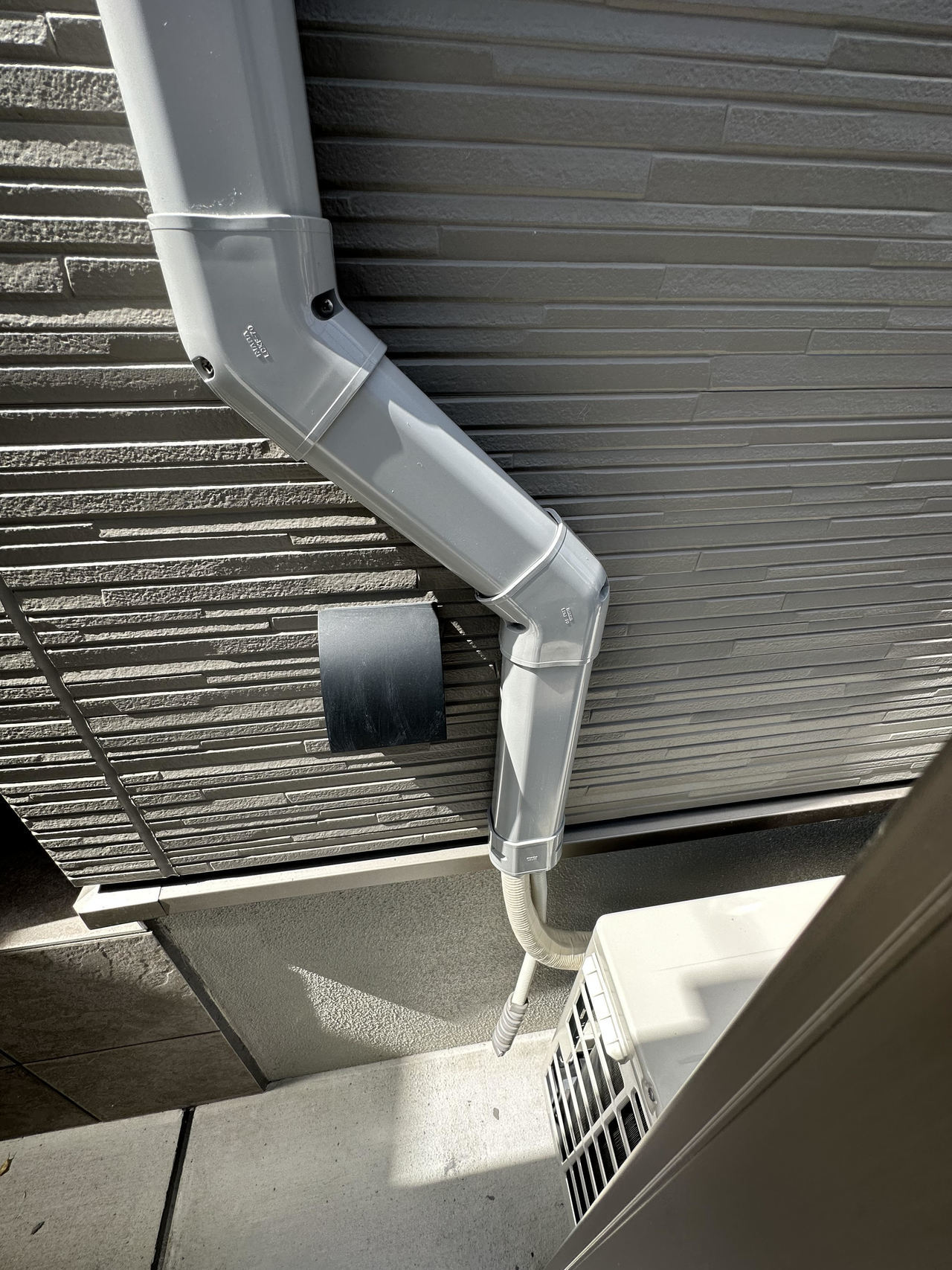

屋外用コンセント

リビングのエアコンの取り付け

屋外用コンセント

  • 化粧カバーのストレートの延長線に屋外用コンセントが障害物になり、施工前に予想してY様に仕上げはこのレイアウトにしますので説明した上でこの形に。
  • 完成後Y様とても満足していました。

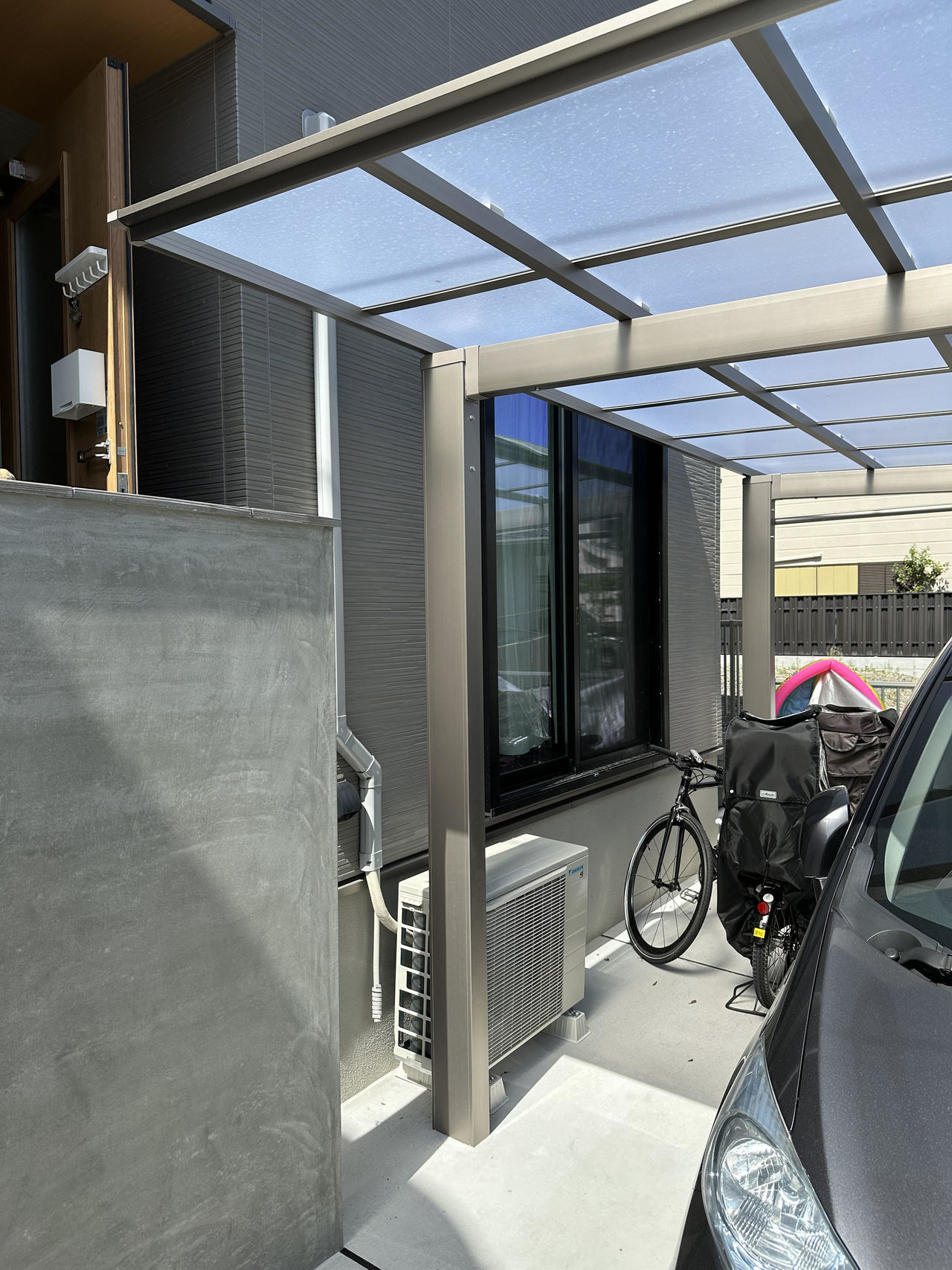

リビングの室外機

リビングのエアコンの取り付け

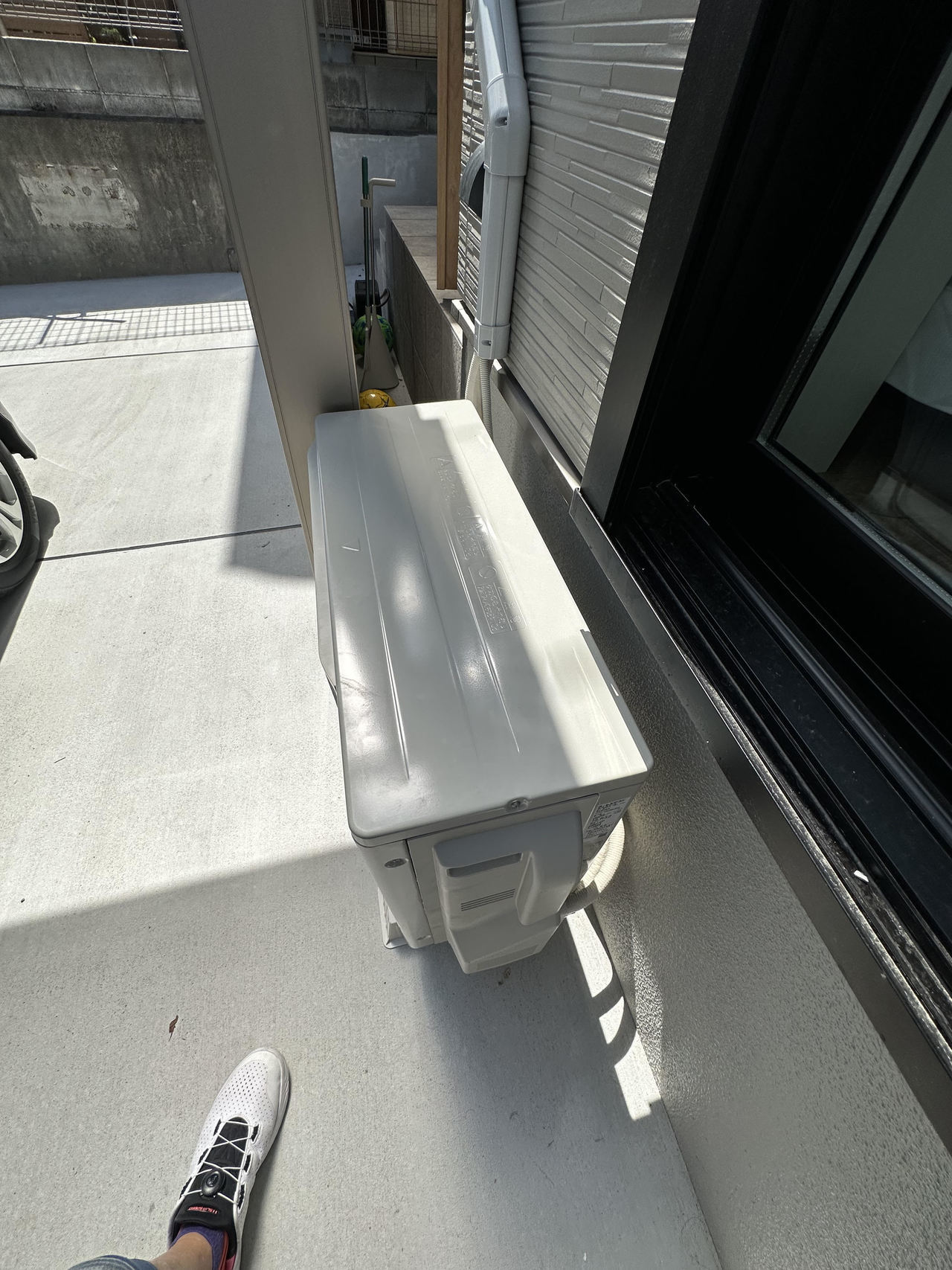

室外機の完成写真

  • 完成した室外機の写真です。
  • 全ての写真の工程省略しましたけど、バリ取り、電動フレア加工、トルクレンチ、ナイログ(ガス漏れ防止剤)、適正な時間の真空引き(15分)、全ての工程勿論守りました。
リビングのエアコンの試運転

リビングのエアコンの取り付け

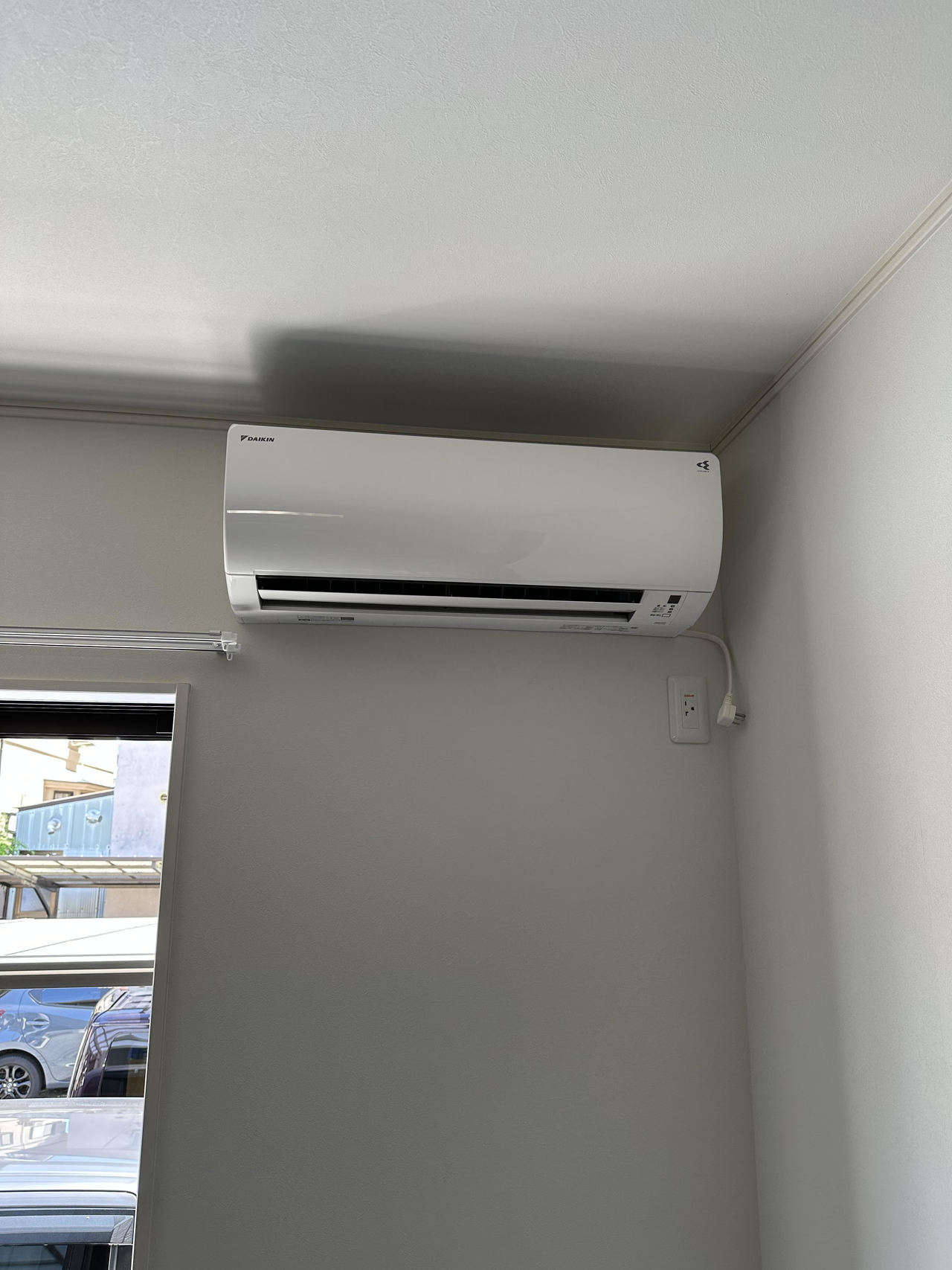

室内機の試運転

  • 1作業始まる前には必ず電圧チェックしてます。この機種は200Vです。最後はコンセント差して、試運転
  • 試運転は冷房の最大18℃に設定して、風量マックスにして、切りタイマー1時間に設定。
  • 何で1時間?初めての運転ですから、ちゃんと冷えてるかの確認とコンプレッサーの慣らし運転を兼ねて。
  • めっちゃ冷えてたので工事完了です。
