1階リビングと2階洋室③の屋外化粧カバーの仕上げ
- 大和ハウスのダインコンクリート外壁で、構造を確認しながら配管穴を開け、エアコン5台を新設しました。穴開け、防水処理、配管と化粧カバーの仕上げまで紹介します。
1階リビングのエアコン取り付け

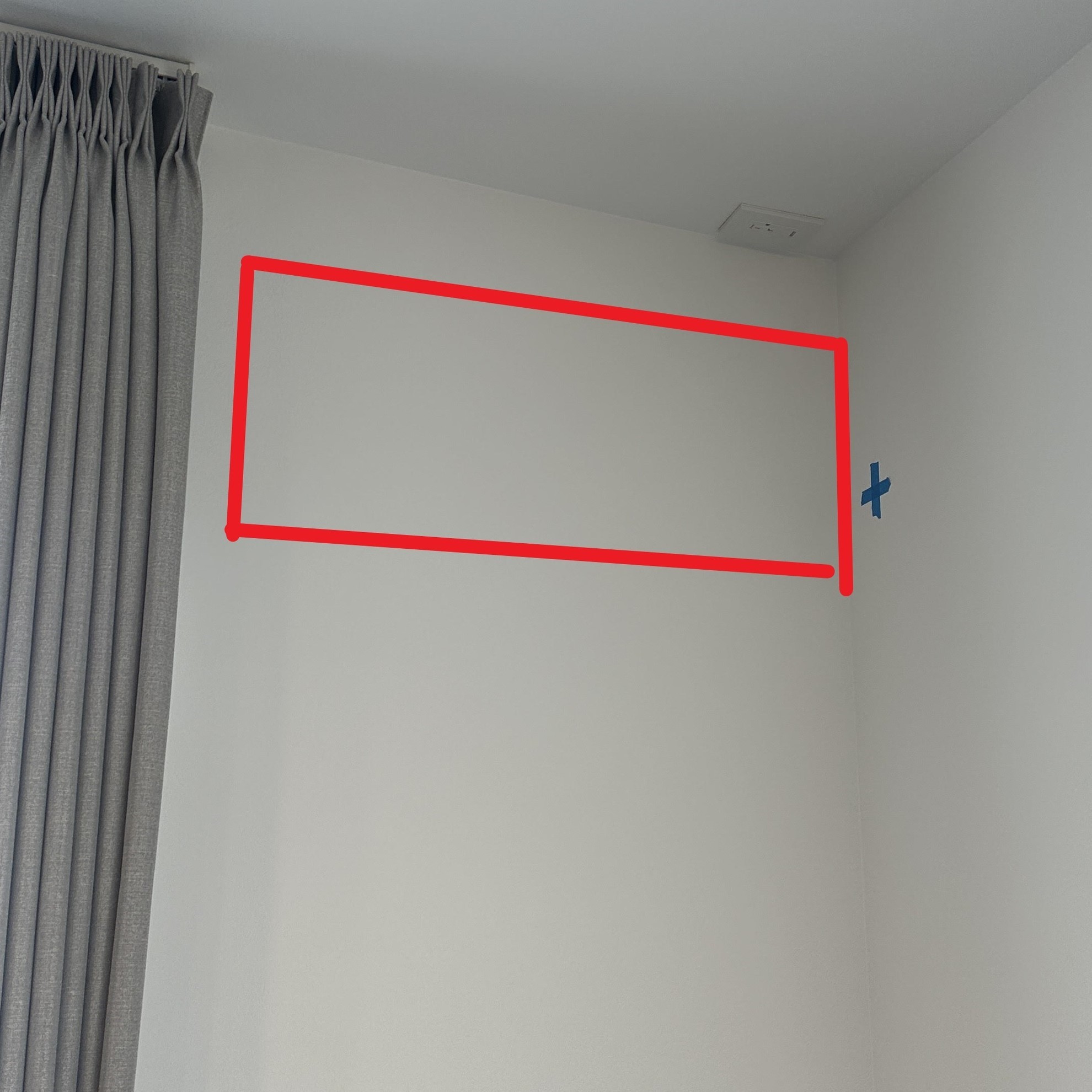

- 図面上リビングの室内機取り付ける位置。
- それに基づいて配管は室内機の右横に出します。
- そして上の天井にコンセント有りますから、それを考慮して室内機の上10cm開けて室内機取り付けます。
- 全部屋のコンセント天井です。

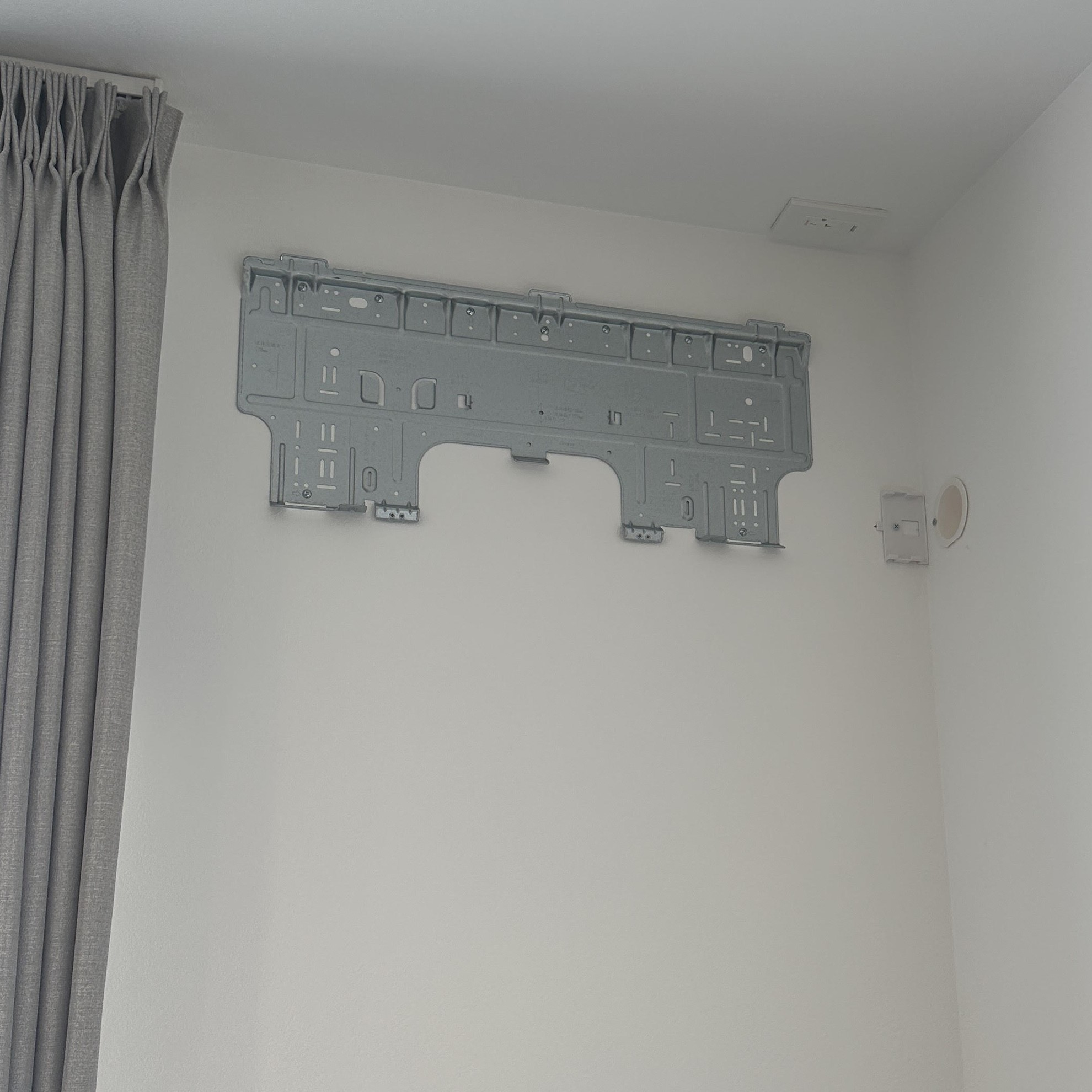

- 室内機の背板固定後、穴開けします。
- 軽量鉄骨だから、鉄骨有る為、離れて穴開けます。

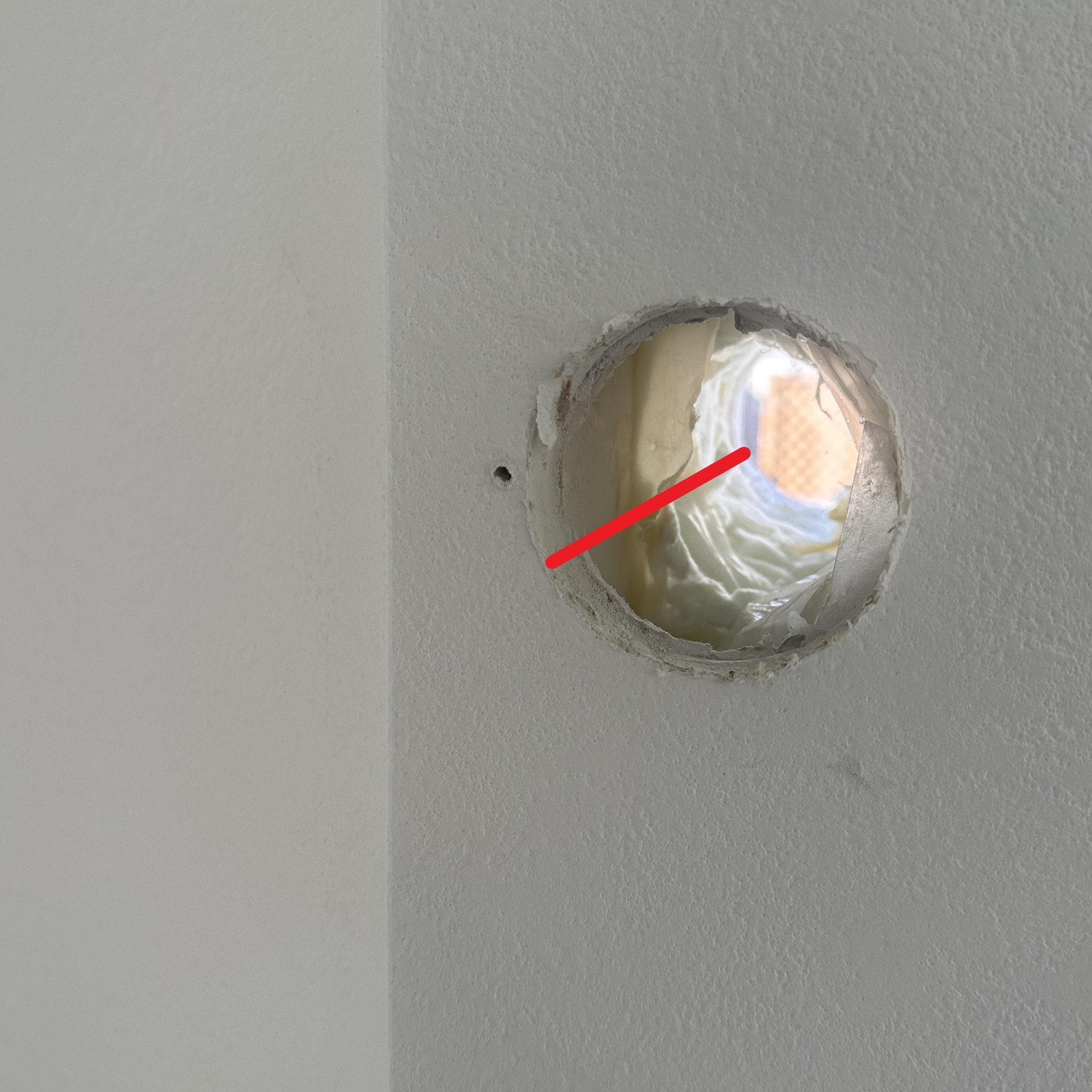

- 赤線で示している所の奥行24cmです。滋賀県の一般の壁厚みは16cmです。外側の外壁大和ハウスのダインコンクリートで強度が強くて、その為、穴開けにめっちゃ苦労しました。下手したら、タイルの方が楽かも。それぐらいの硬さ。
- さすが北海道使用。
- 穴開け後、24cmの貫通スリーブ入れて

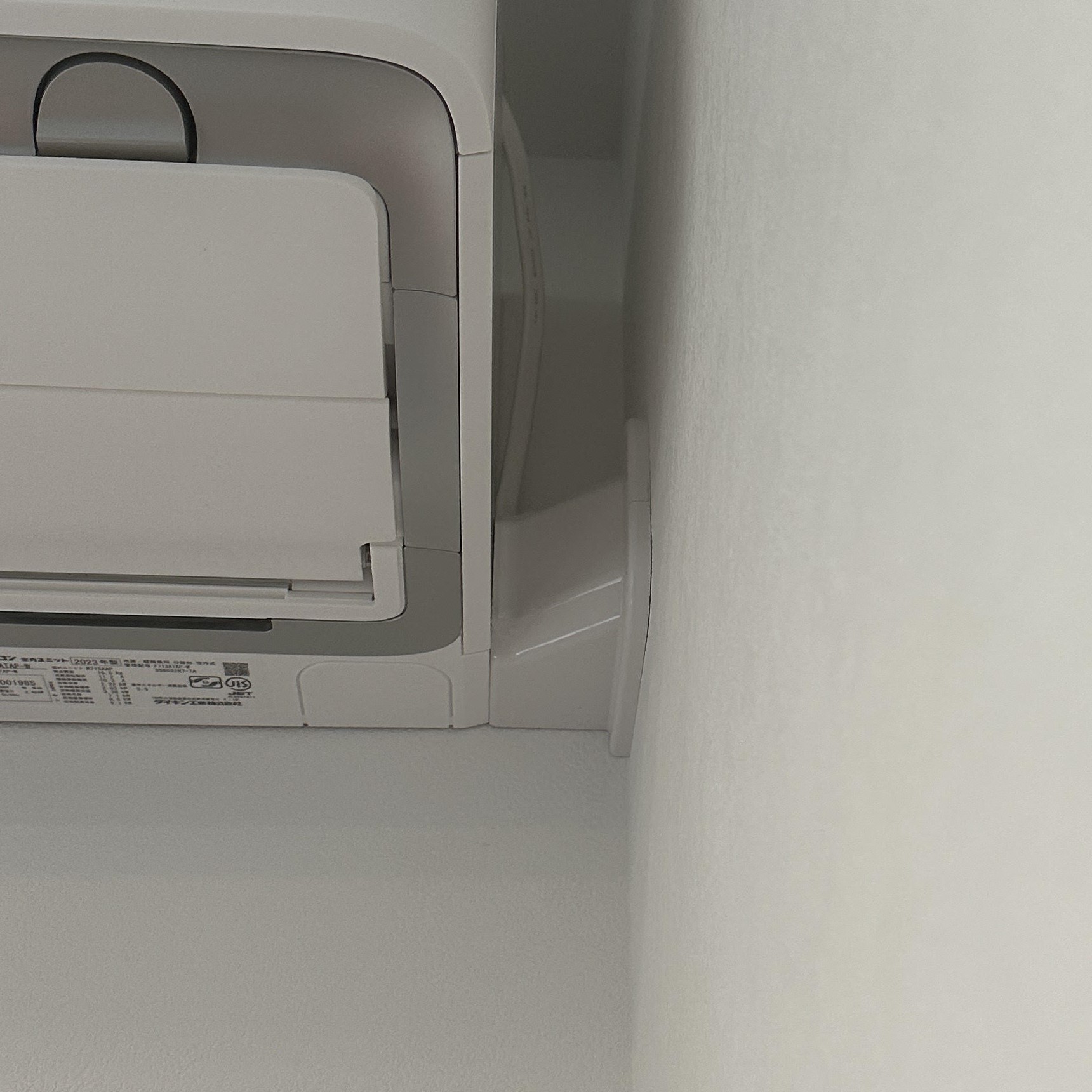

- そして、横の配管出ている、見える部分には屋内化粧カバー取り付け。
補足文
1階リビングのエアコン取り付け

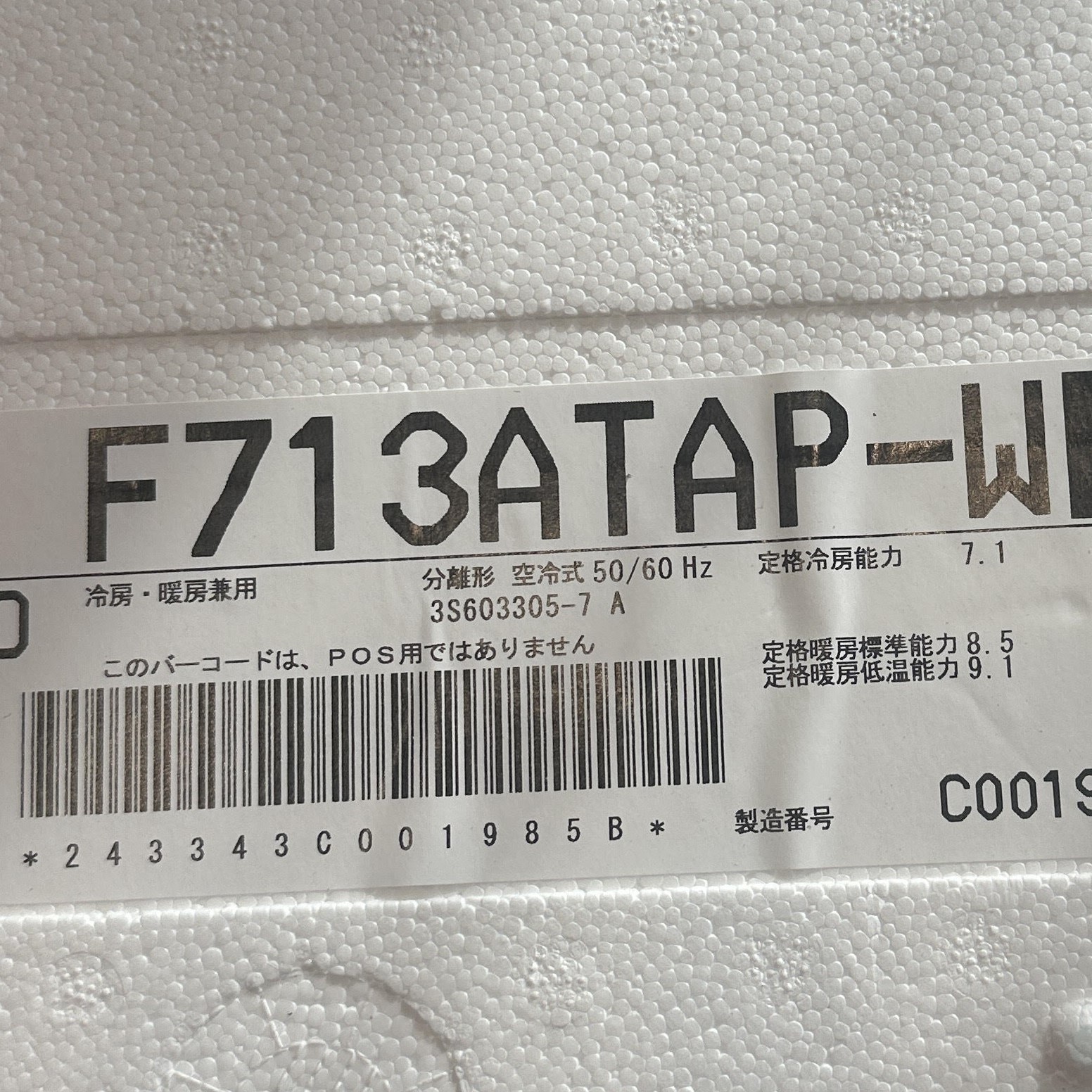

- 取り付ける機種はダイキンのF713ATAP-W
- 重量物の室内機21キロ

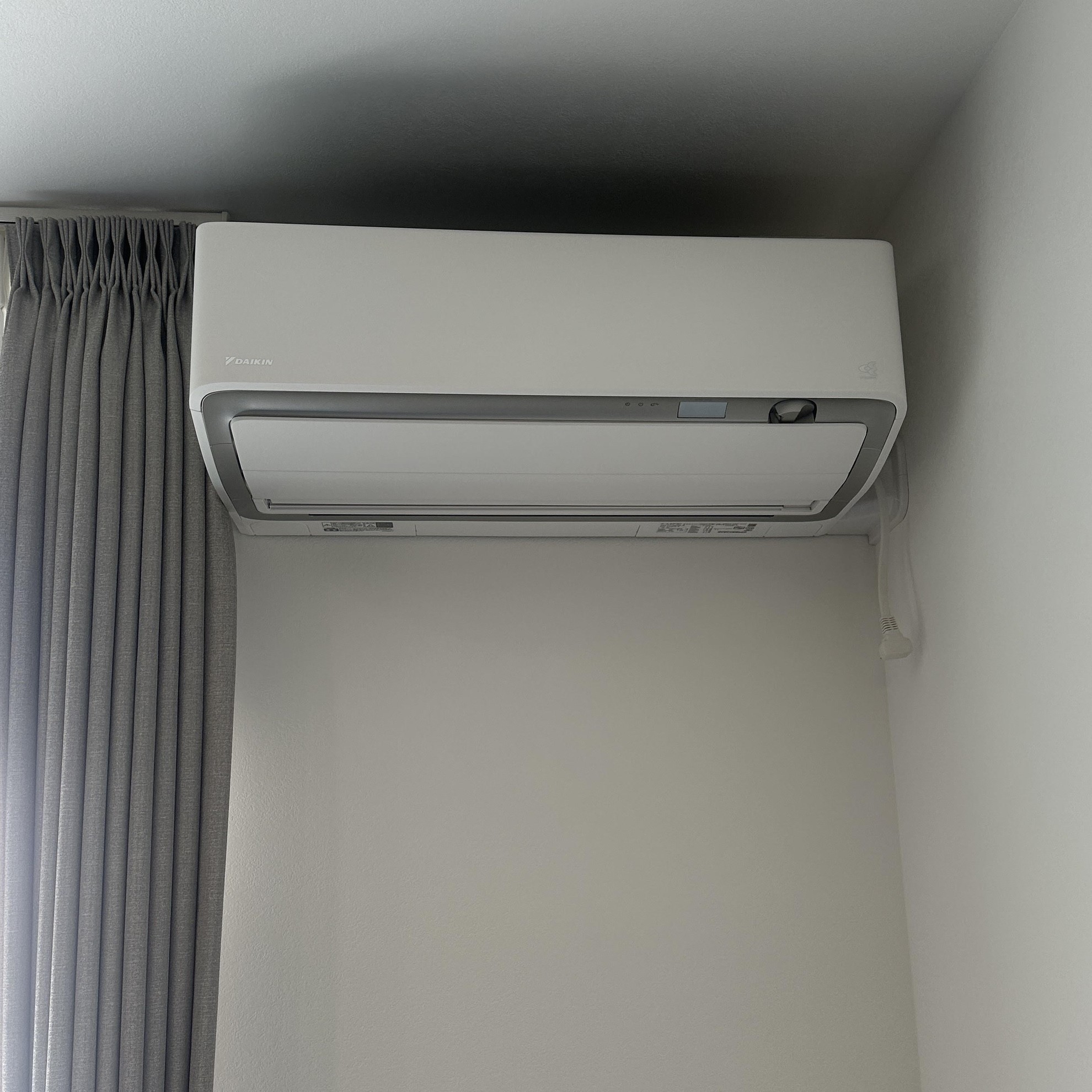

- 室内機かけて、屋内化粧カバー取り付けた後の完成写真です。
- そして全体の完成写真です。
2階のエアコン取り付取り付け
- 深く説明省略しました。

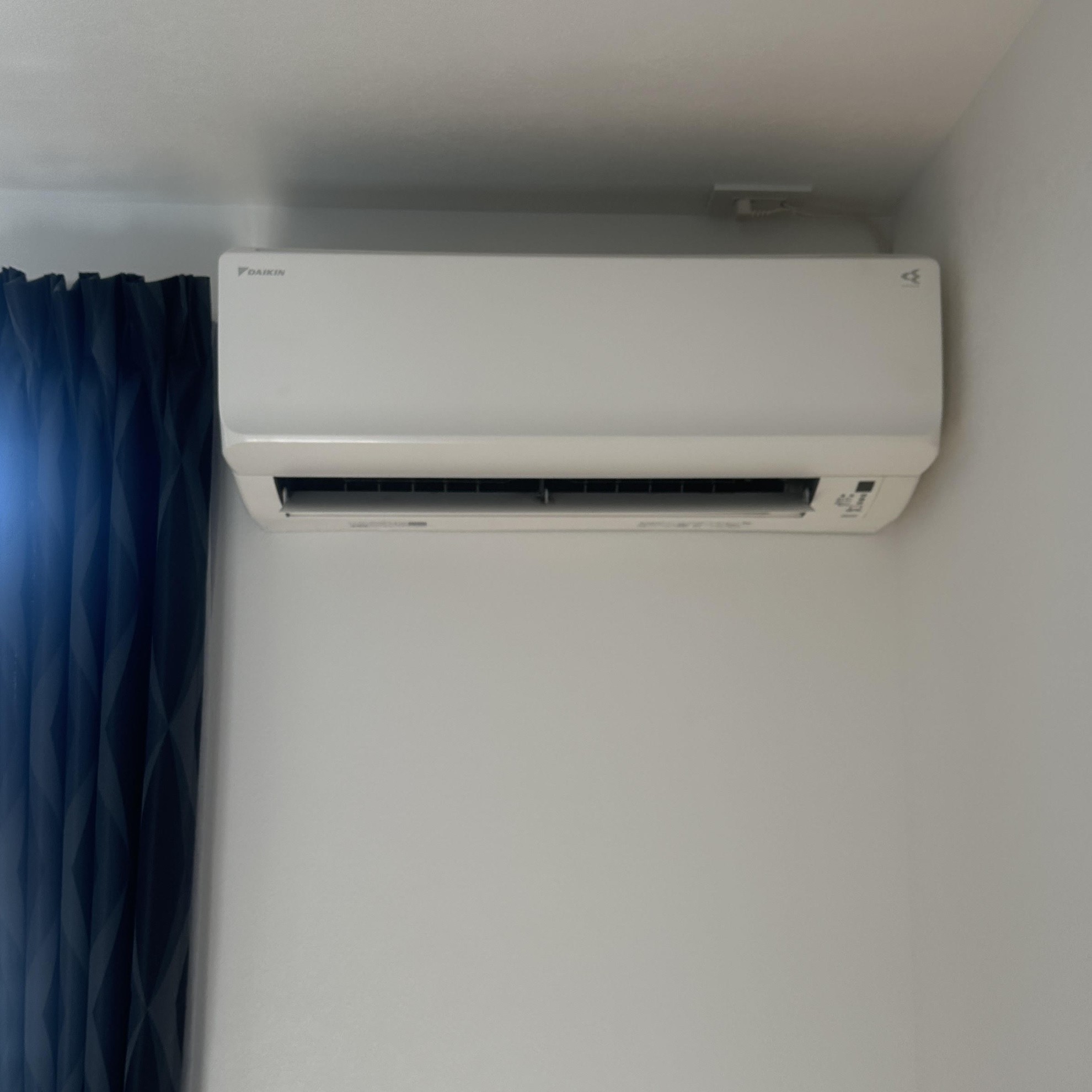

- 2階の4台の室内機は似ているパターンです。
- 補助配管が室内機の後ろ右が後ろ左だけの差です。
- この室内機は唯一室外機のバルコニーが有り、他の2階の室外機3台は全部1階胃に降ろします。

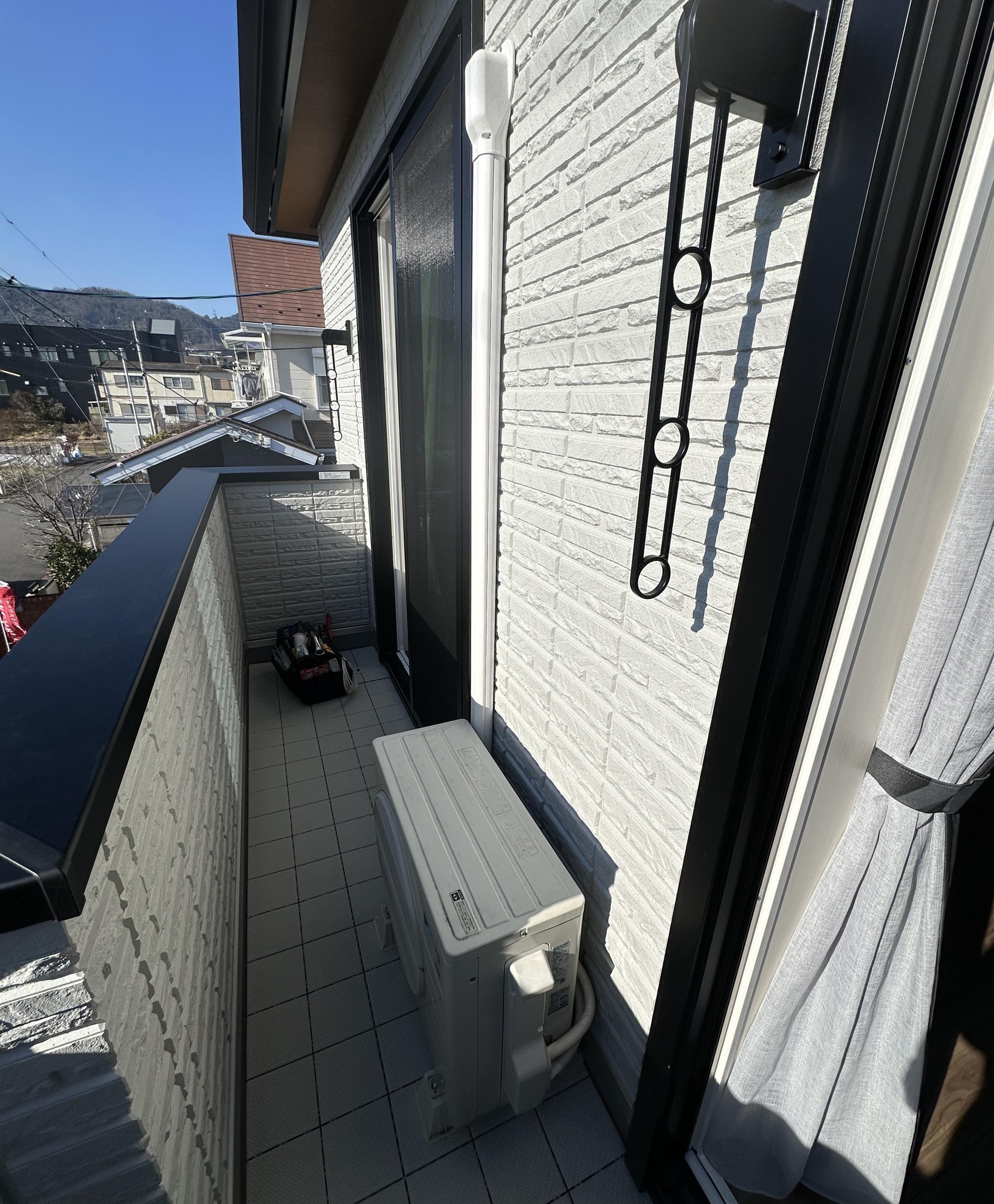

- 2階バルコニーの完成写真です。
- 屋外化粧カバーをは全てのエアコンに因幡のホワイト色のLD70使用しています。
補足文
見出し

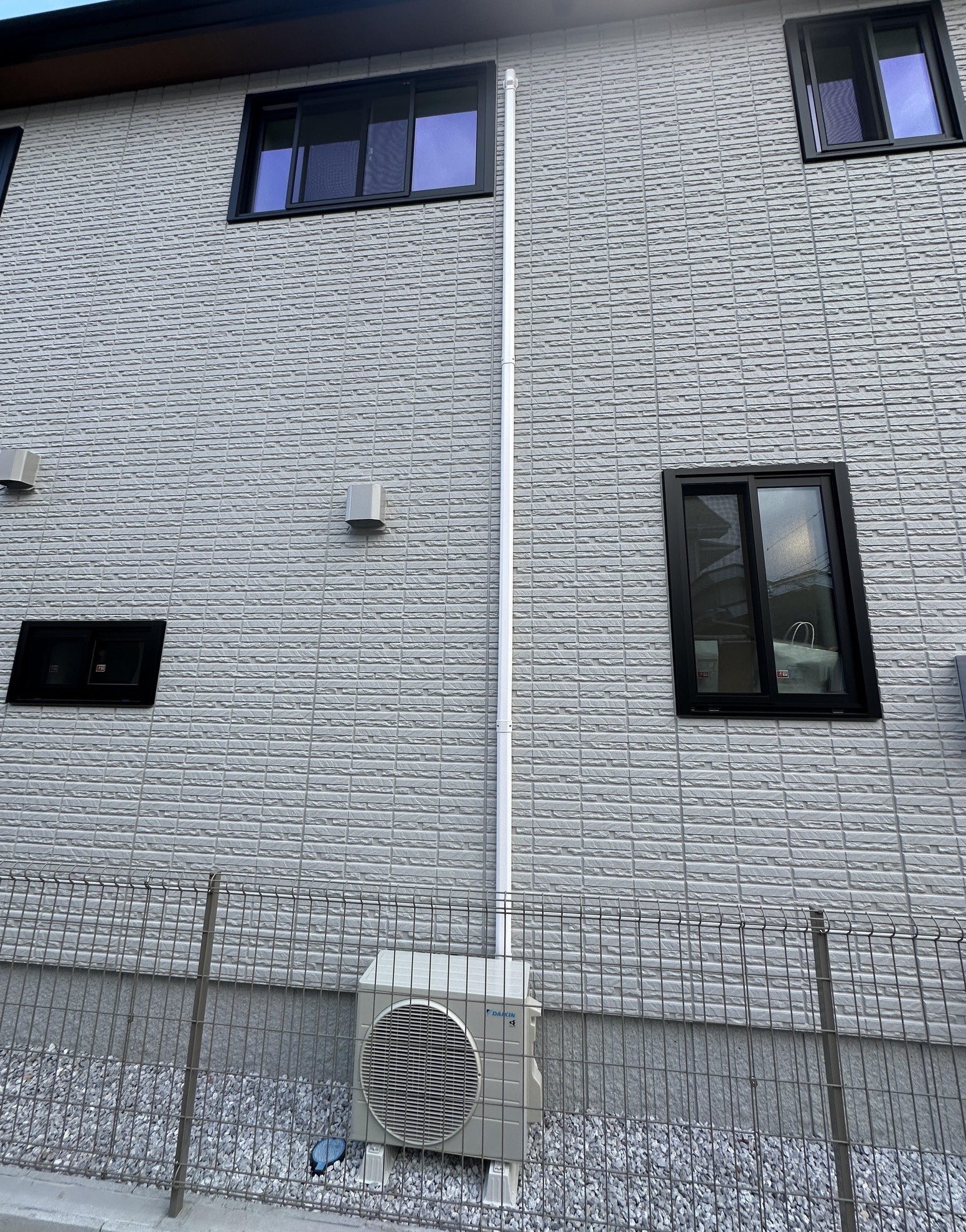

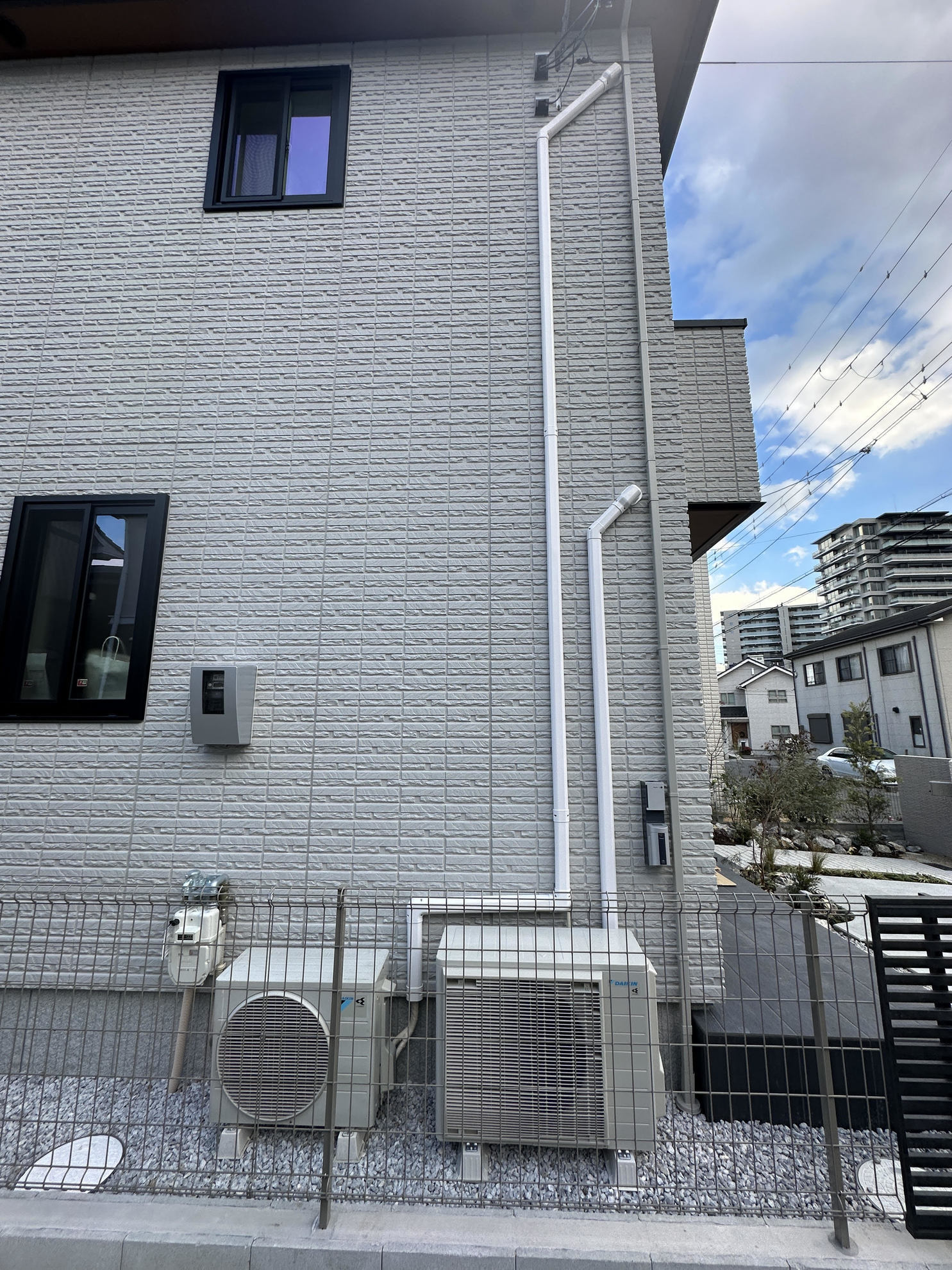

- 右に有る室外機はリビングの分で、屋外化粧カバーを真っすぐ下に施工したかったけど、ちょうどそのラインにEVコンセントが有り、それを交わす為ヘッド45度に傾けて、ストレート部分10cm延長して、そしてまた45度のパーツ付けて真っすぐ下に。
- そして2階のエアコンの穴の位置同じだから、見栄え考慮して同じレイアウトに、降ろす場所は引き込みのカバーの下に選択しました。
- そしてこの通りの仕上げに。

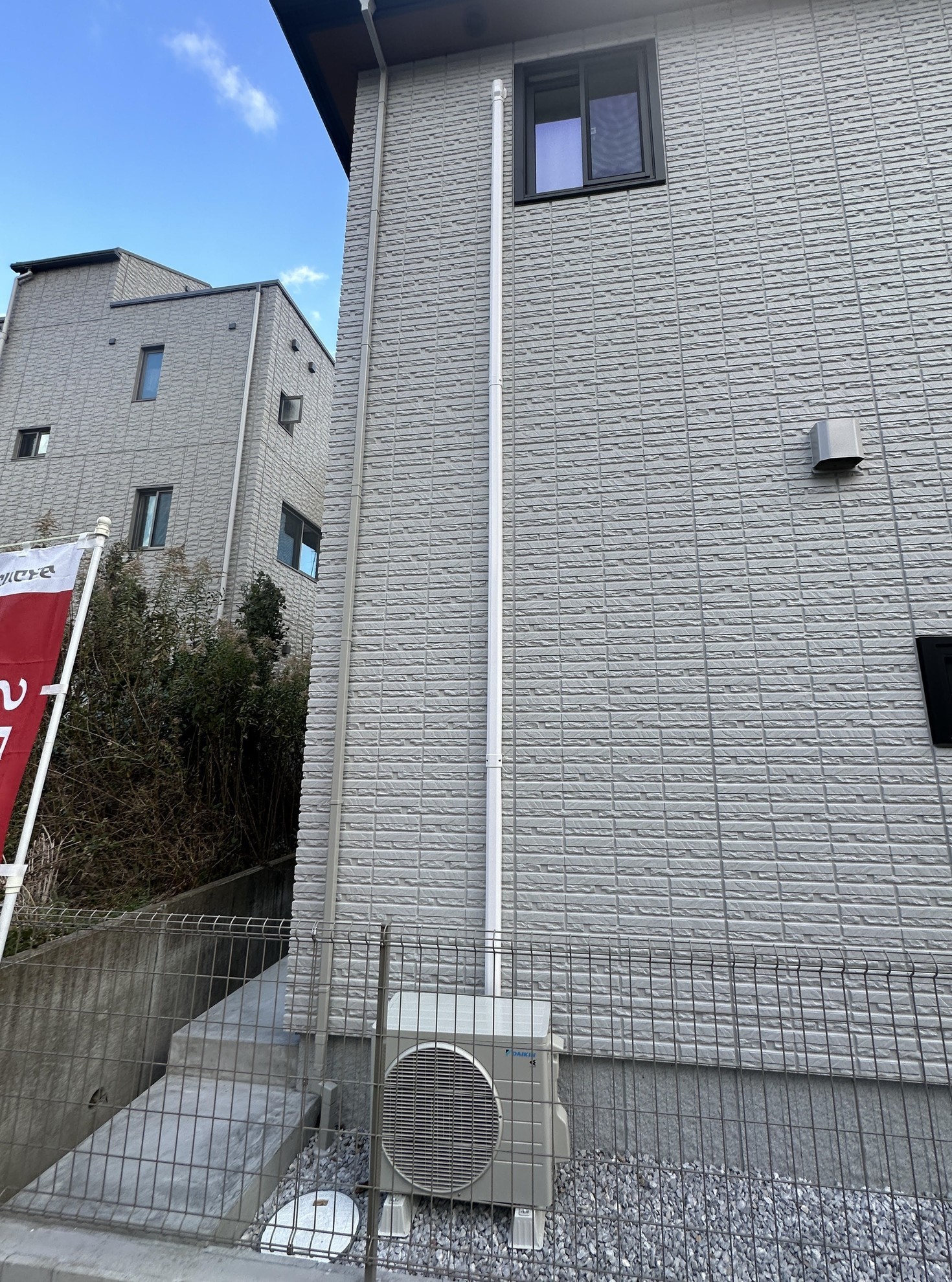

- 洋室②の屋外化粧カバーの完成写真。
洋室①の屋外化粧カバーの完成写真。
引っ越しのエアコン取り外し

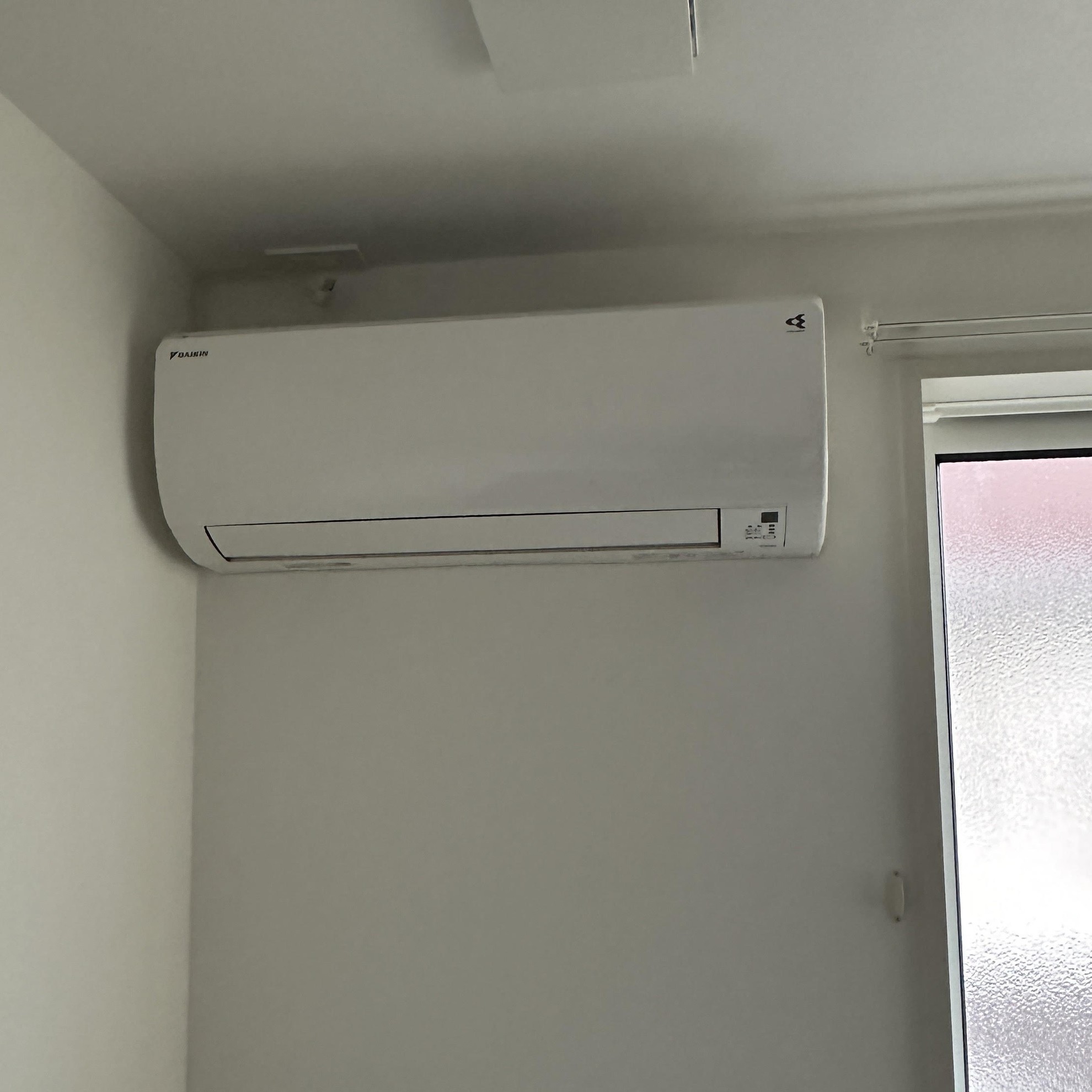

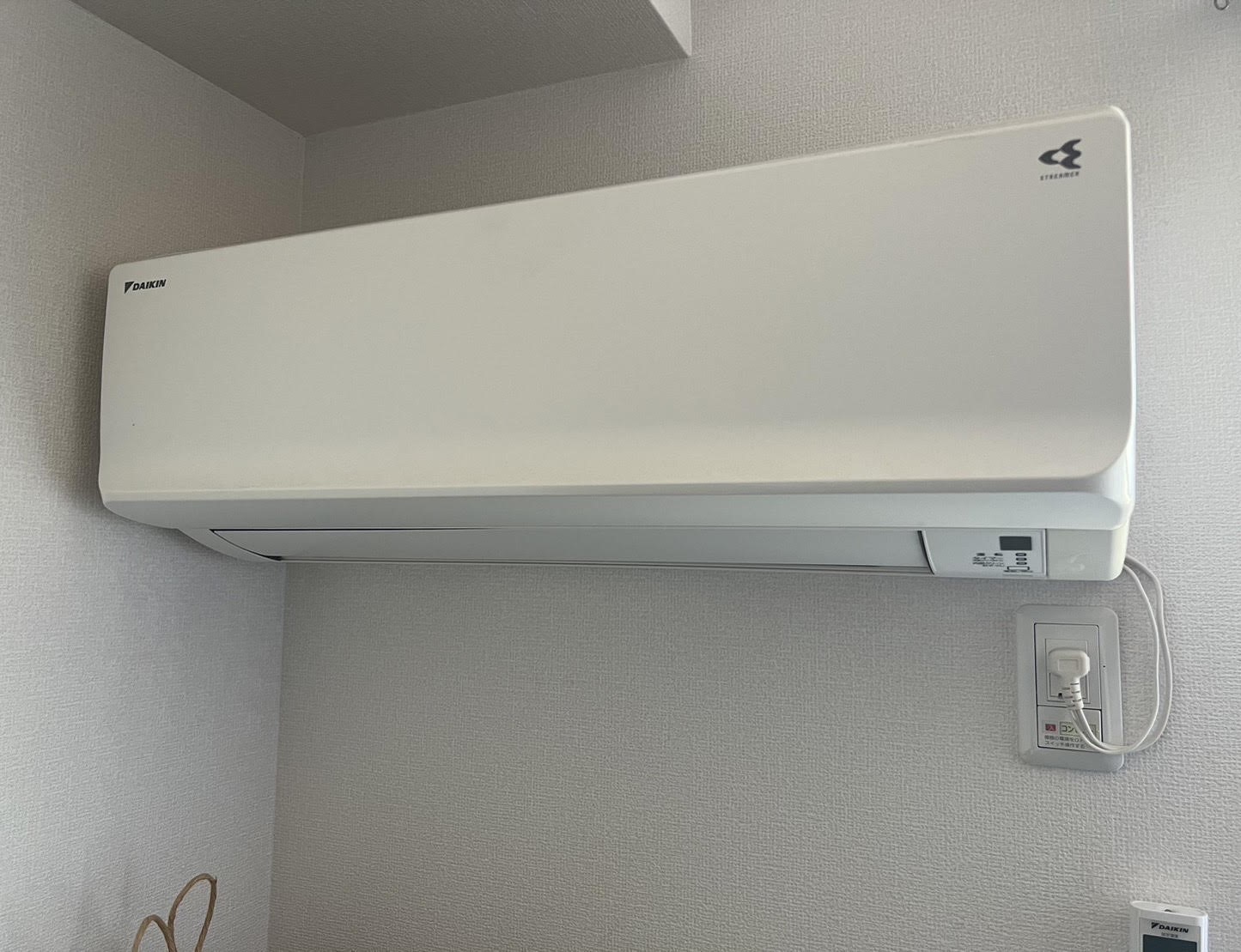

- アパートの3階の洋室の取り外したダイキンの2.5kwのエアコン

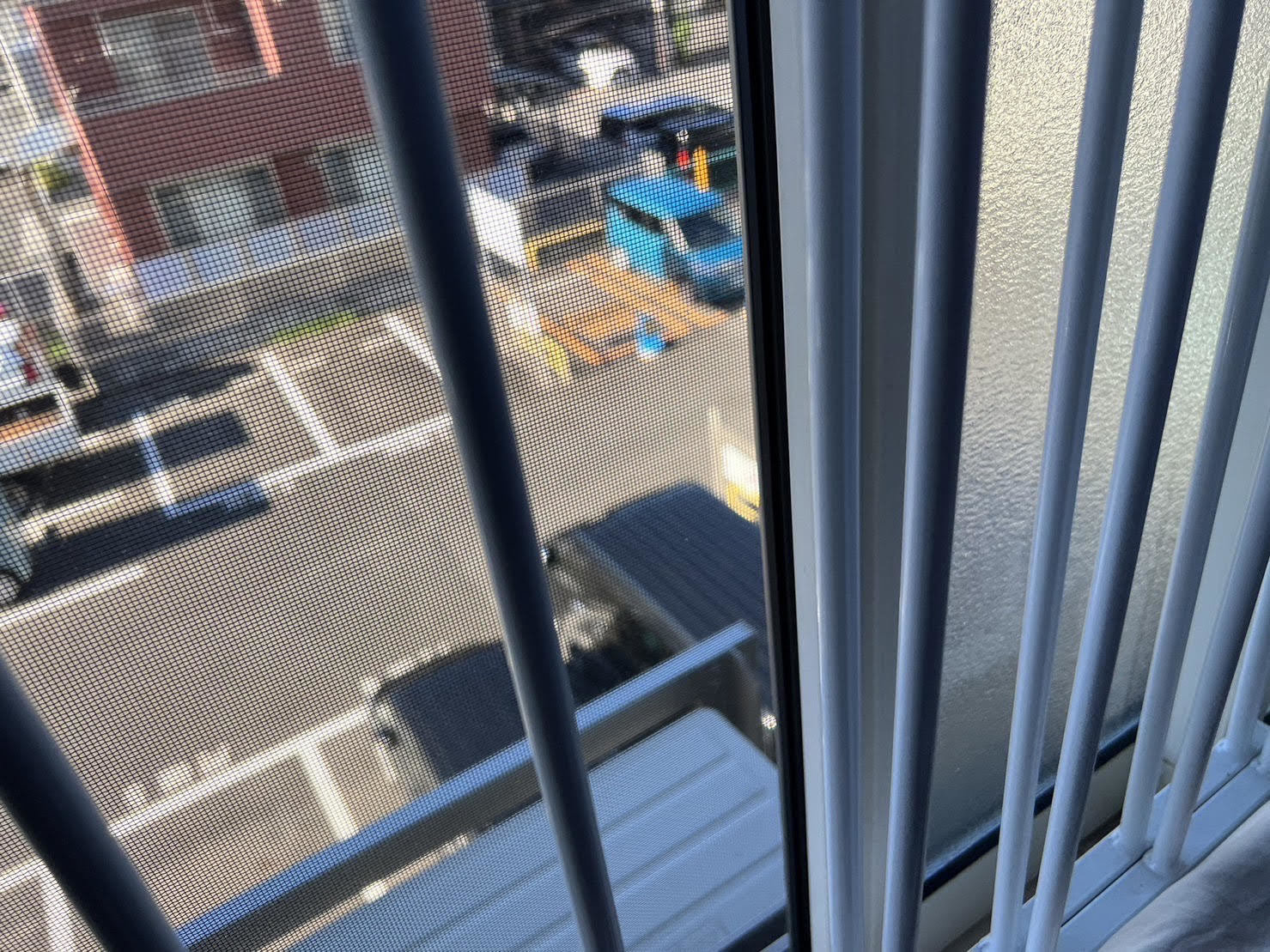

- そして3階のカゴの室外機
引っ越しのエアコン取り外し

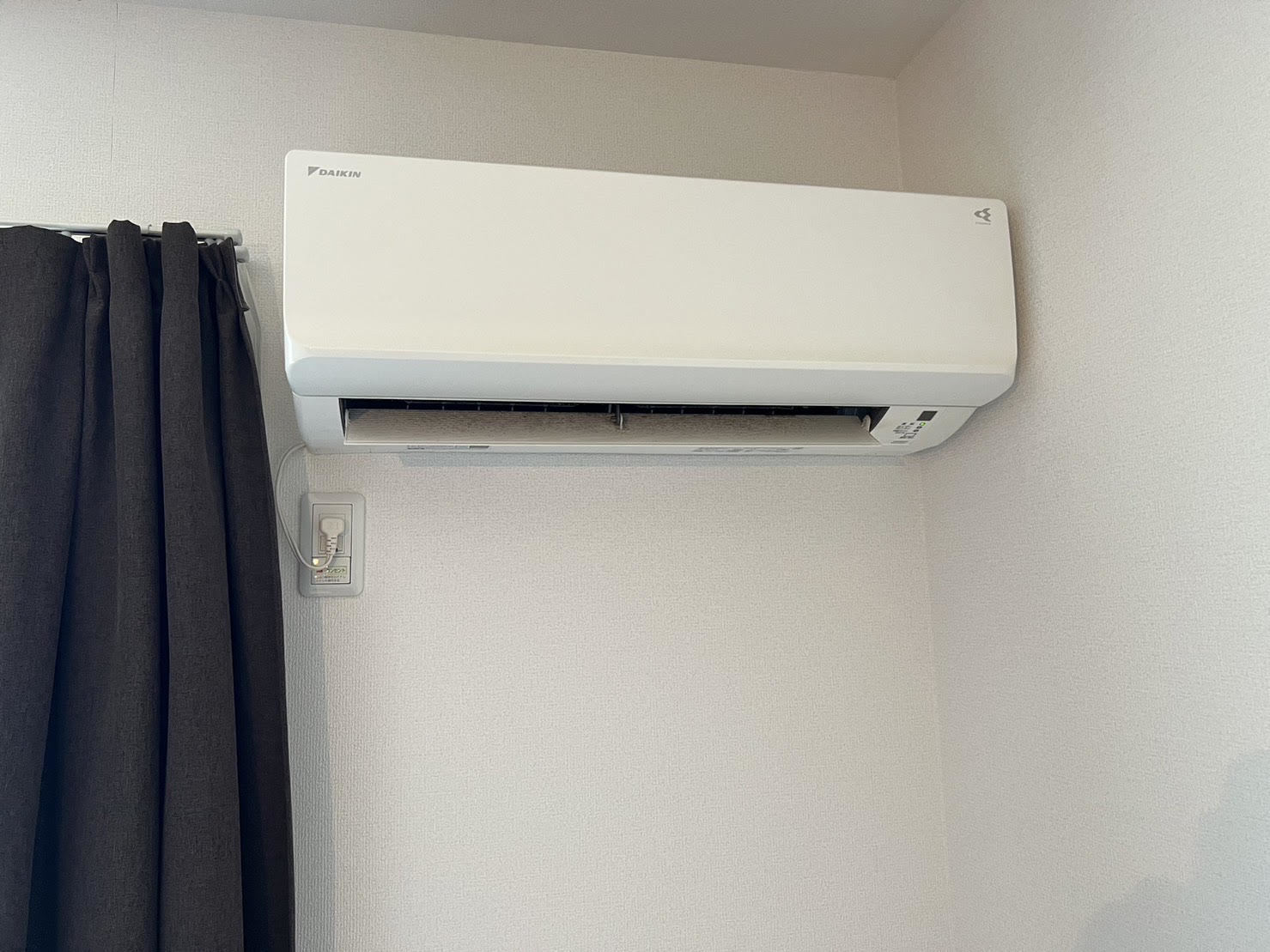

- 寝室のダイキンの2.8kwの取り外したエアコン。

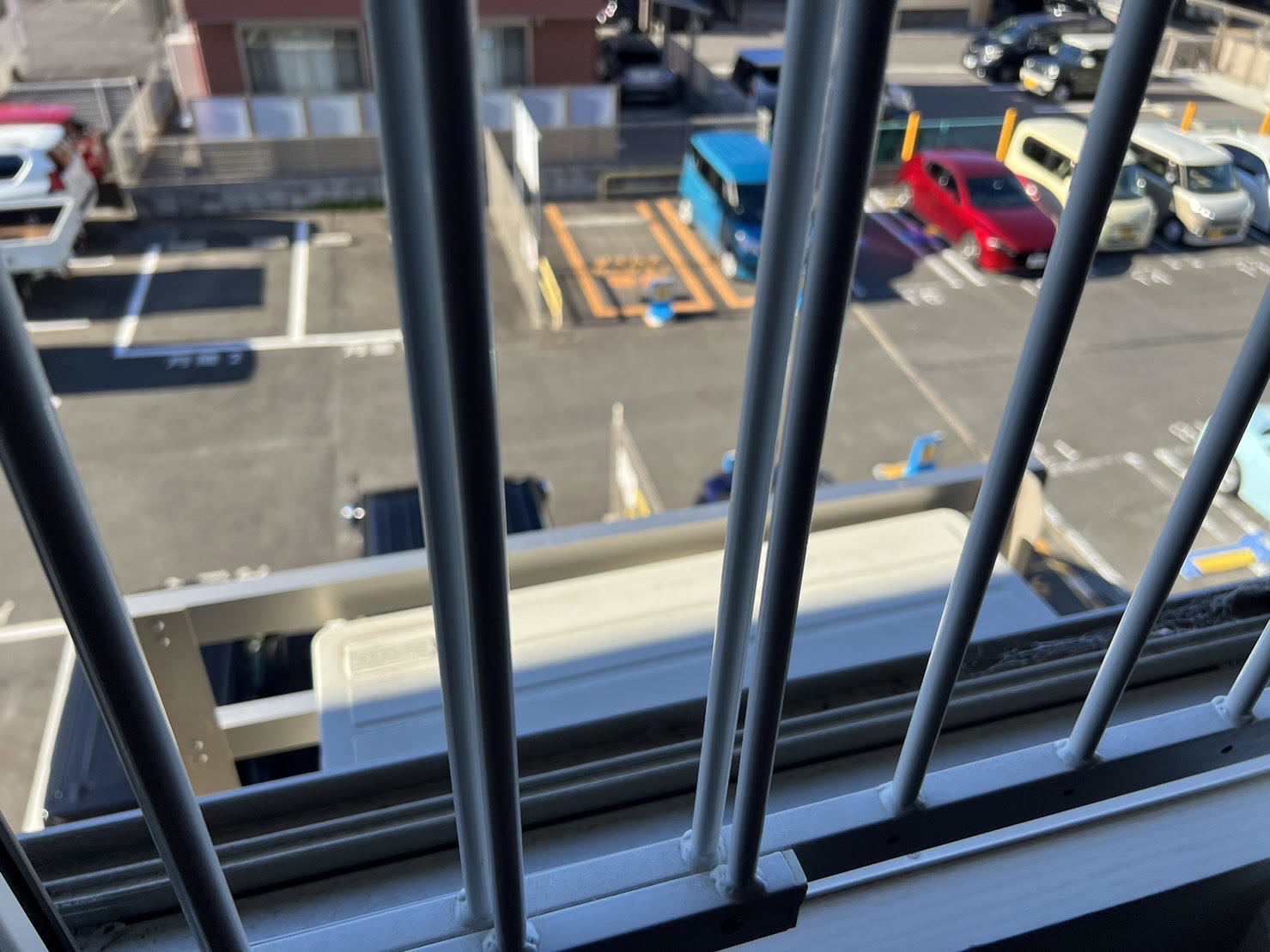

- そして同じくこれも室外機はカゴに設置しておりました。
