2024-11-13
ガルバリウム鋼板の穴の防水処理
- 今日のブログは大津市（一里山）のK様の2階洋室の新規取り付けです。
- 現場調査に1回伺っていまして、いくつかの問題点。
- エアコン取り付ける面の専用コンセントから天井高さ30ｃｍしかない。
- 構造図面の書き方が曖昧
- 外壁はガルバリウム鋼板
- 高所作業の通路少し狭い。以上です。結論は取り付ける信頼出来るメーカーはダイキンのEシリーズの2024年モデル。室内機の高さ25ｃｍでちょうど良い
エアコン取り付け前の写真

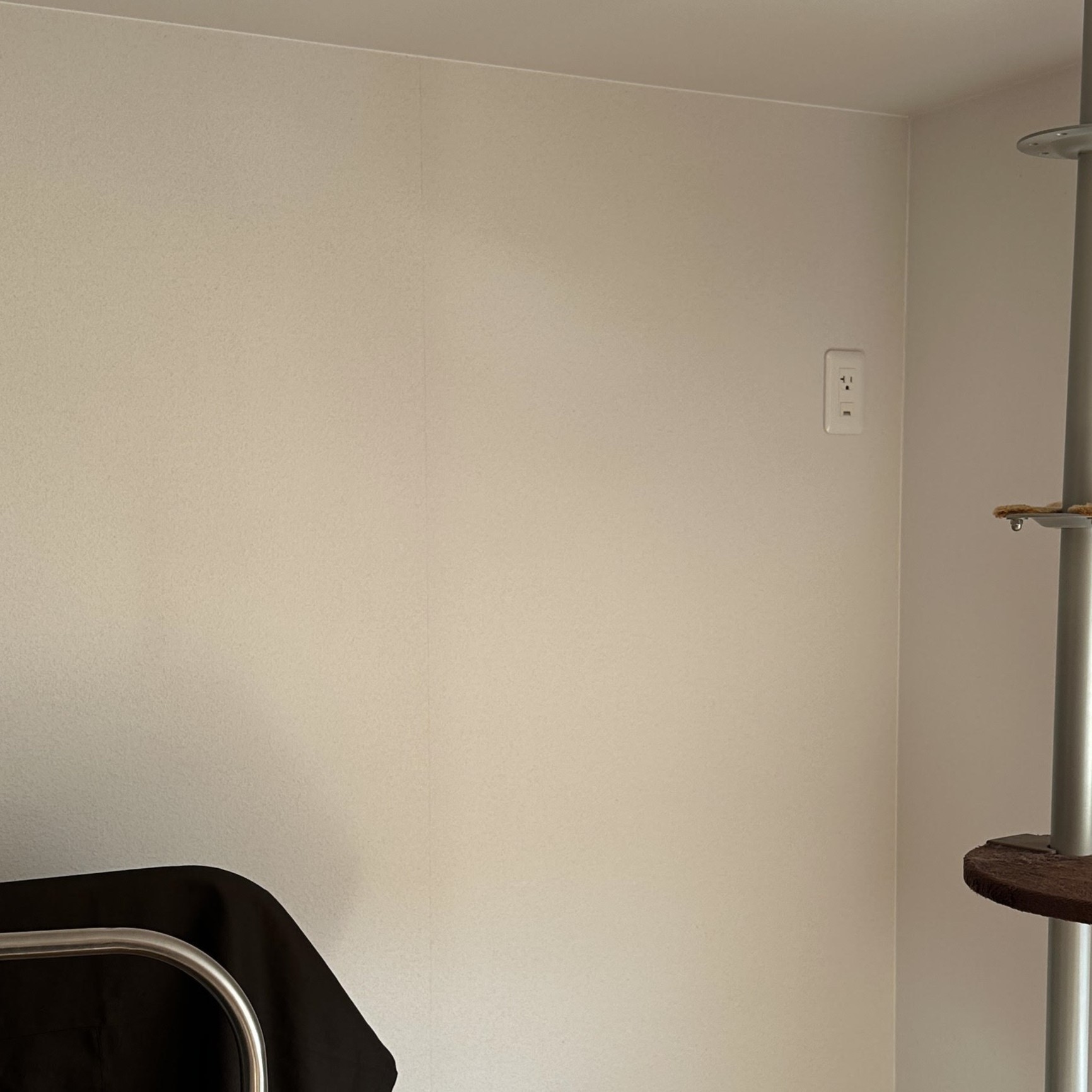

2階洋室
- エアコン専用コンセント上面から天井高さ30ｃｍ。

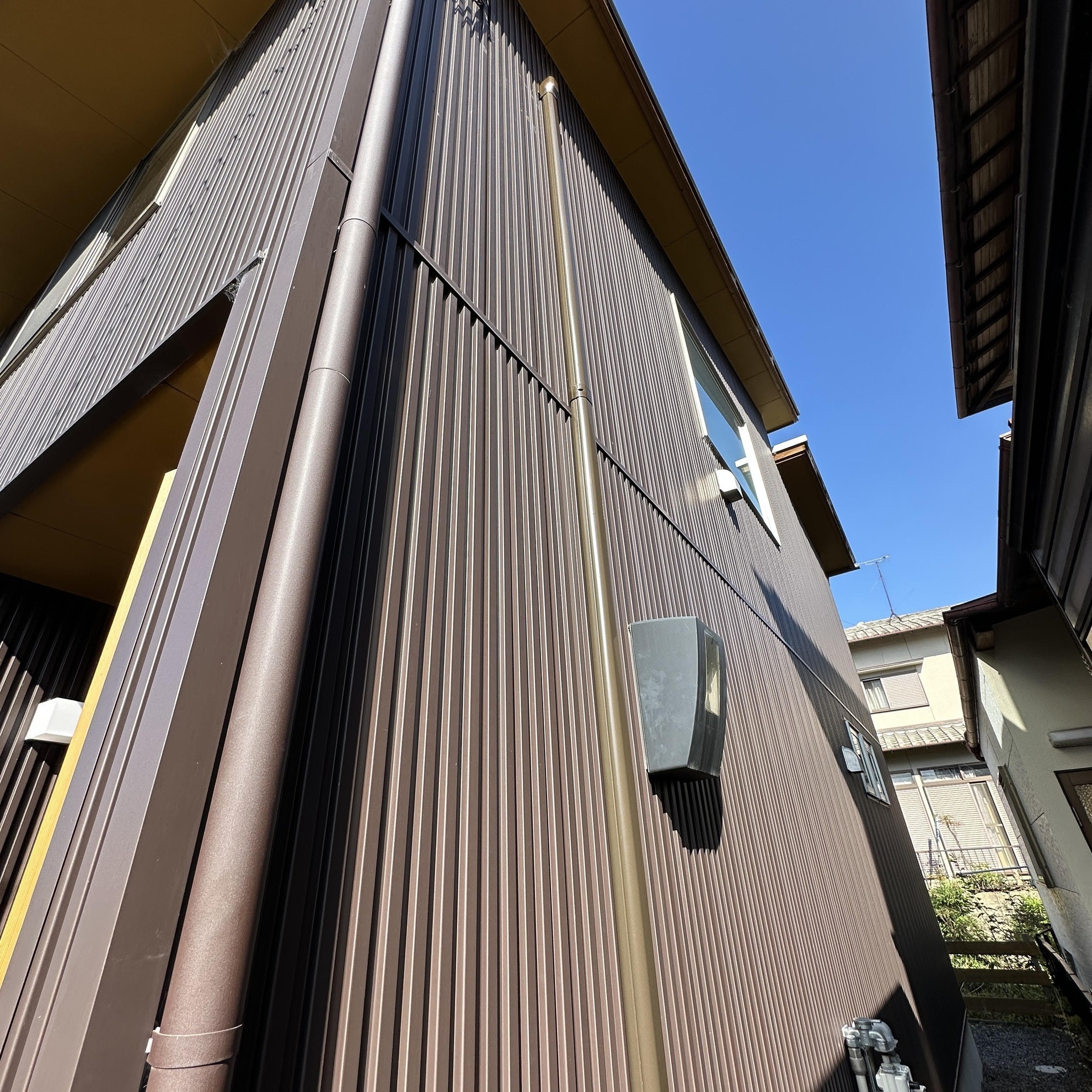

外の背景
- 外壁はガルバリウム鋼板
- そして2階と1階の間には段差有り。
ガルバリウム鋼板のエアコン穴開け
穴開け
- いつも通り、慎重に穴開けした後の写真
- ガルバリウム鋼板の穴開けは専用のコア使用している。

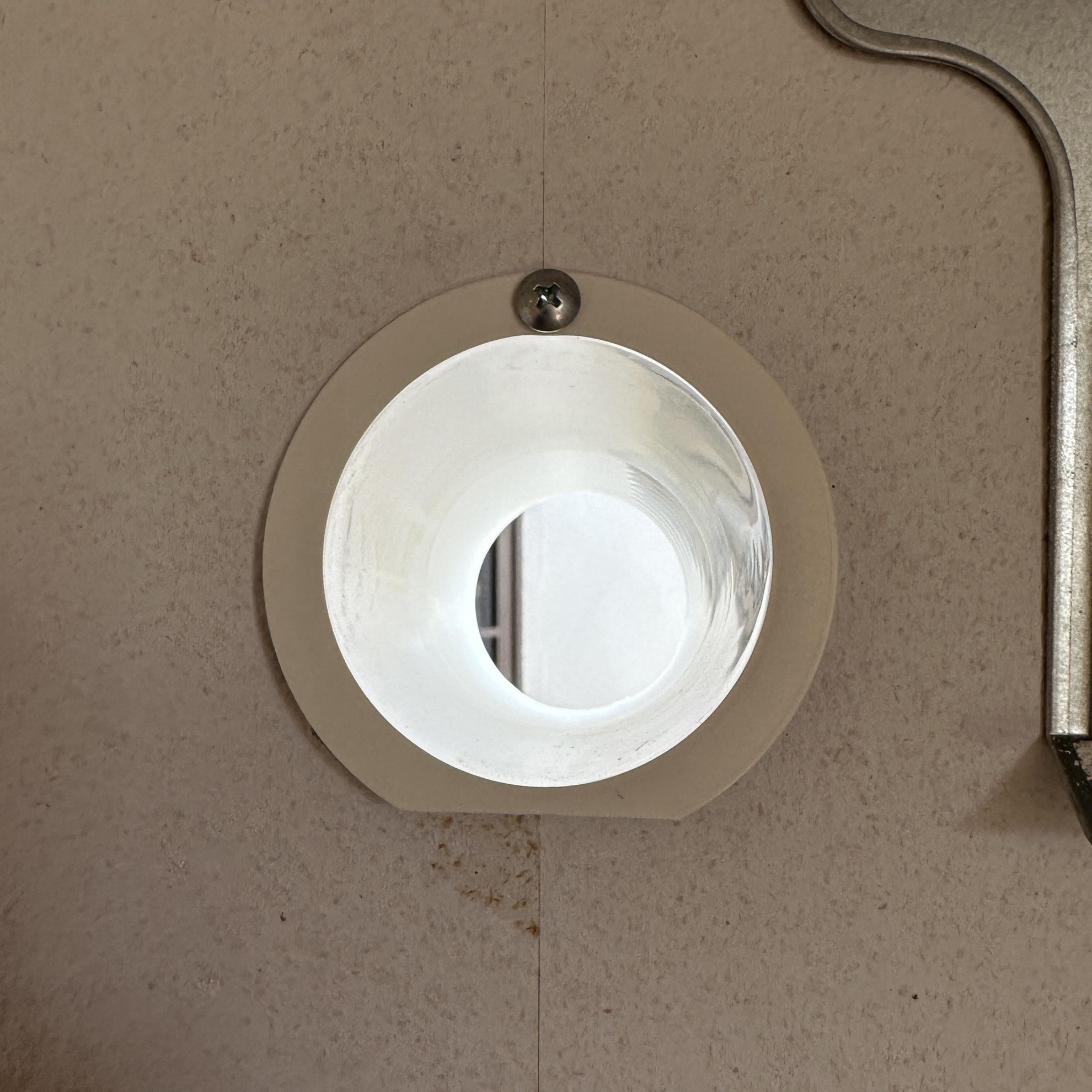

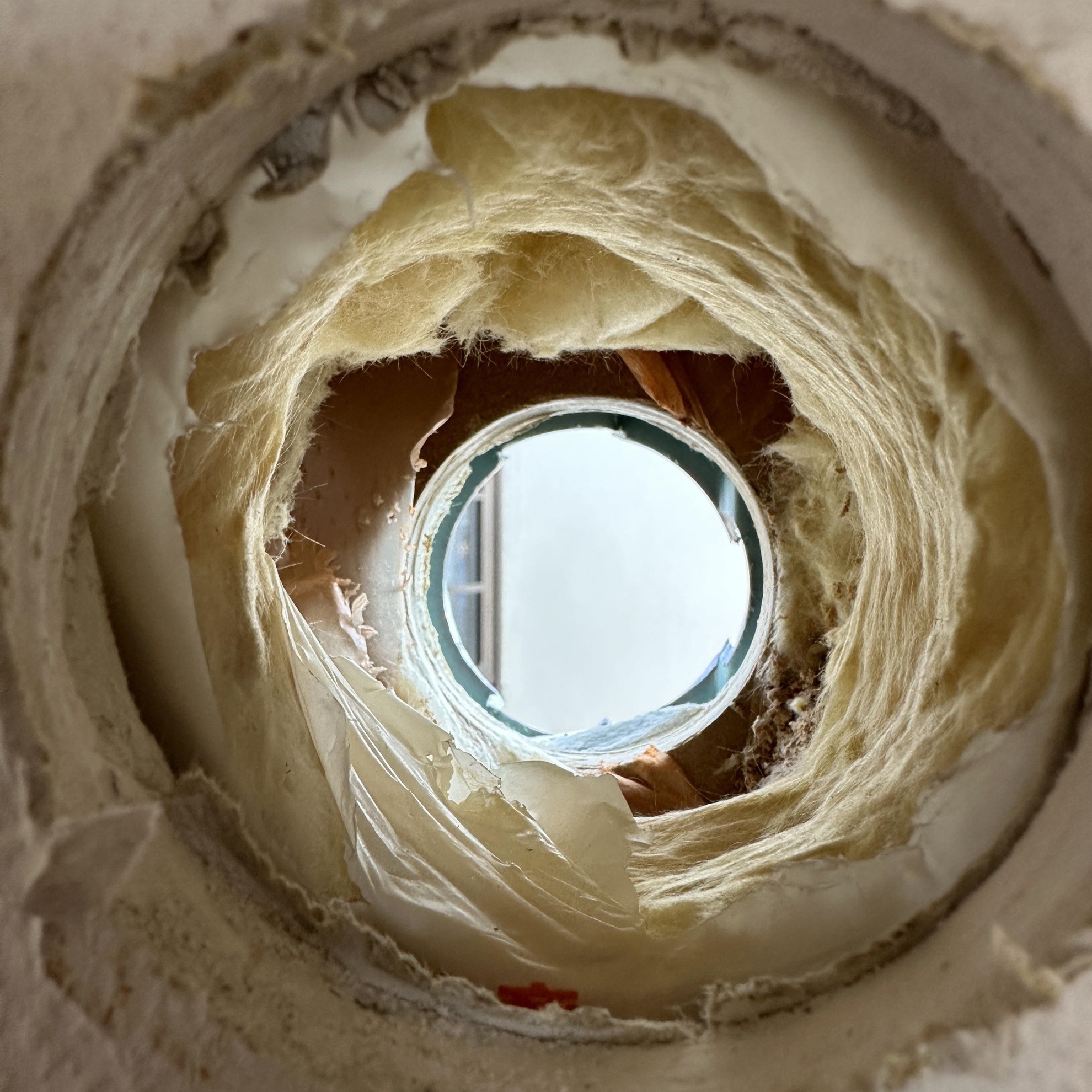

貫通スリーブ
- 欠かせない貫通スリーブ入れました。

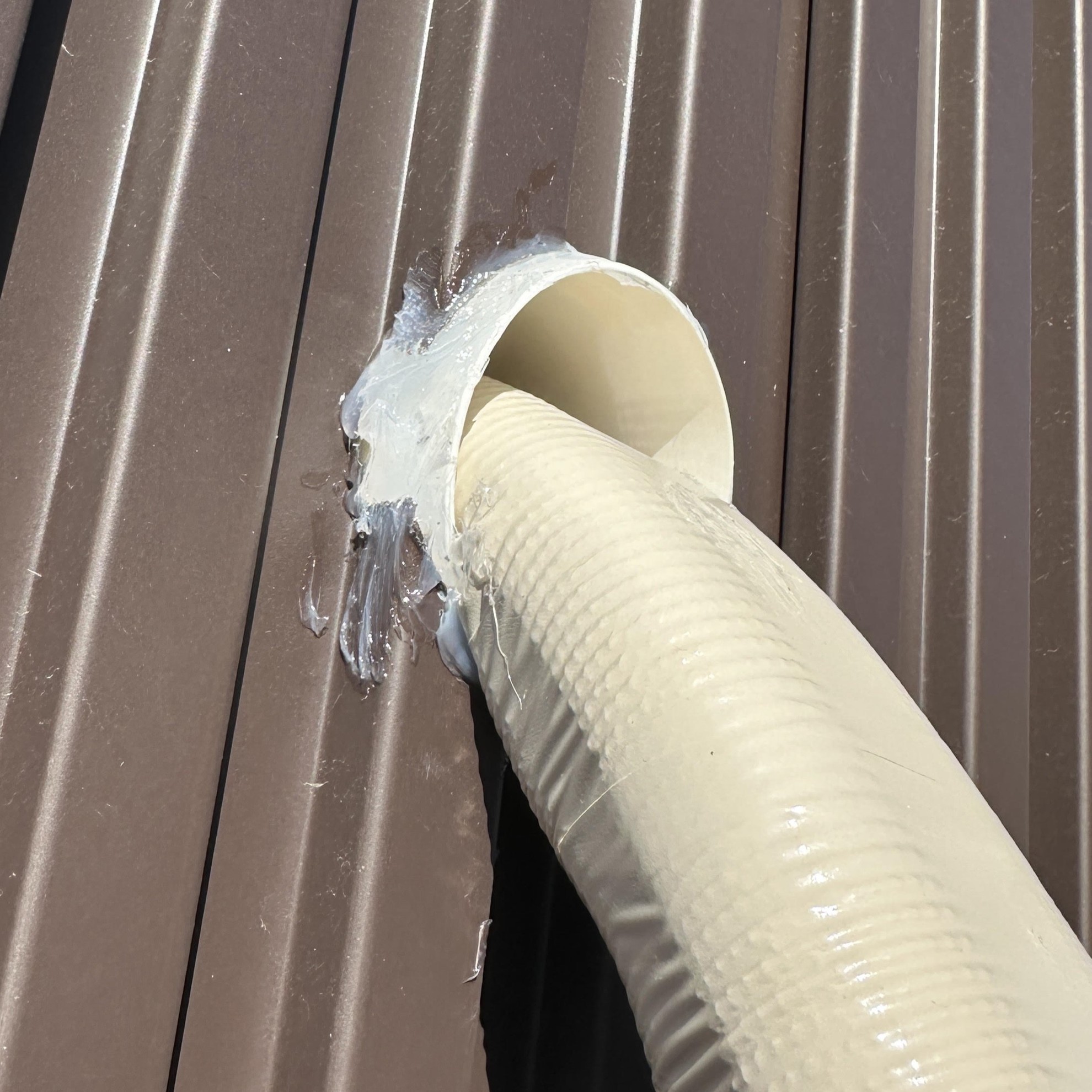

コーキング処理
- 貫通スリーブとガルバリウム鋼板の隙間はコーキング処理施しています。
室内機の取り付け

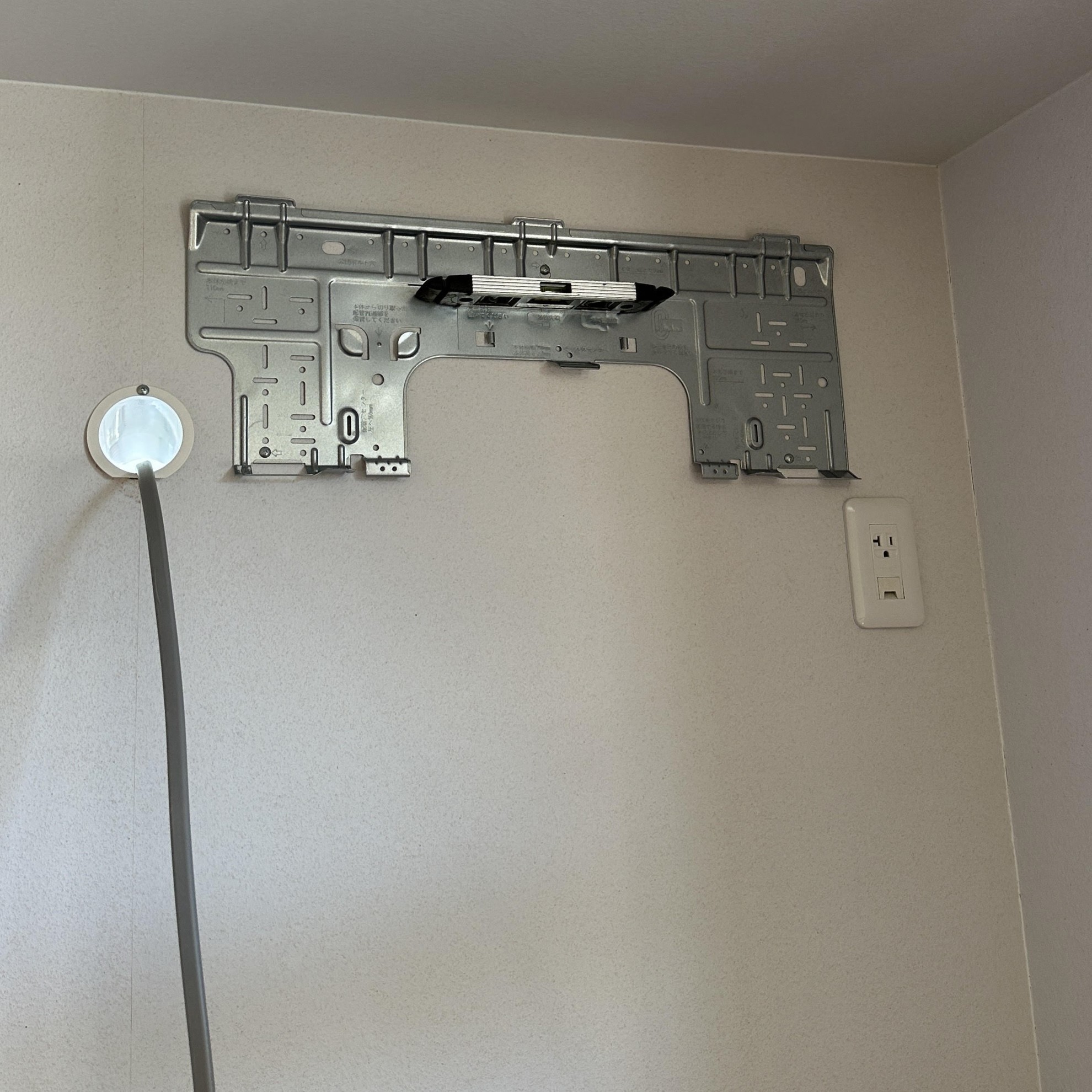

室内機の背板固定
- 穴開け後は通常の取り付け作業
- 細かい説明省略します。

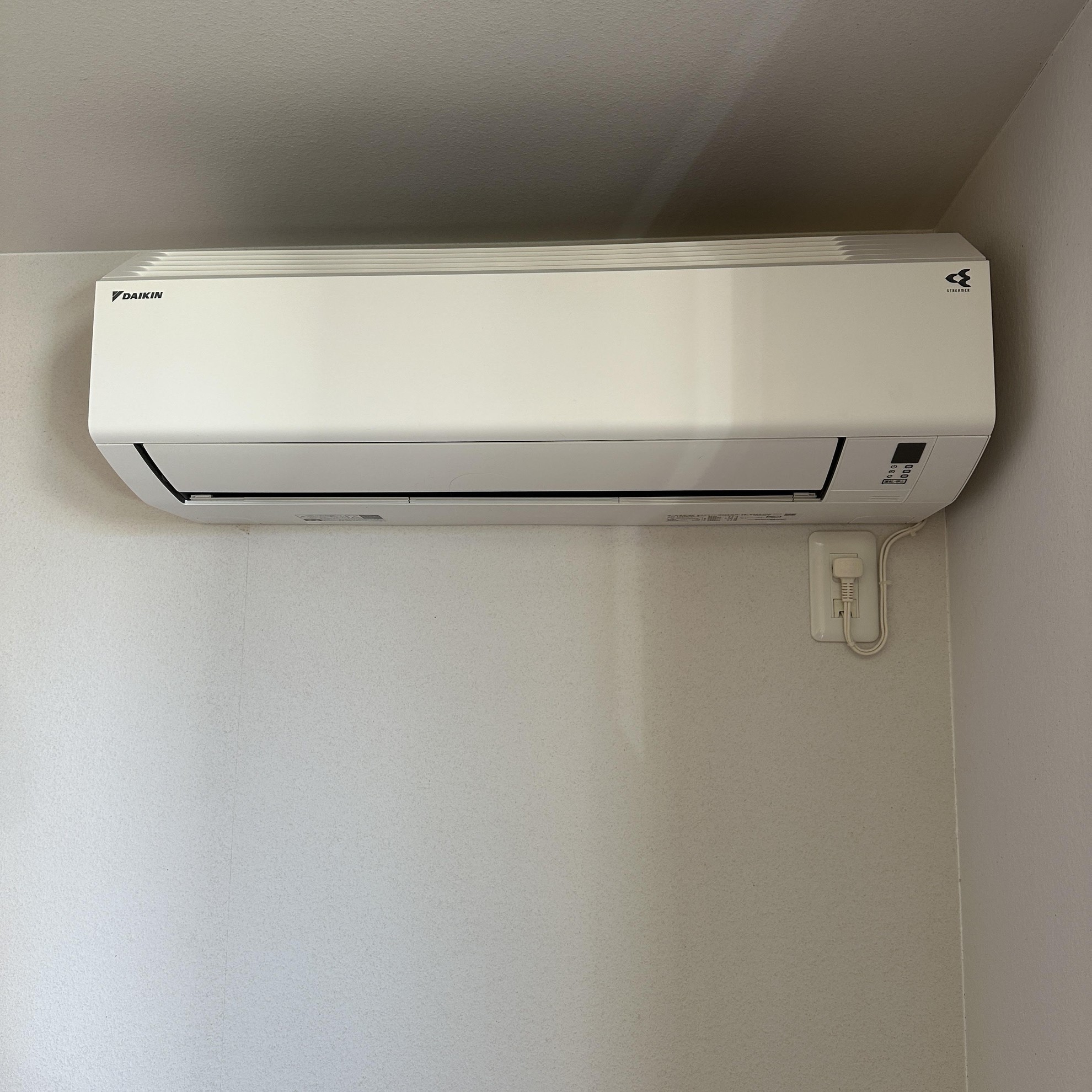

室内機完成写真
- ダイキンのEシリーズのF224ATES-Wの取り付け完了。
屋外化粧カバー取り付け・加工

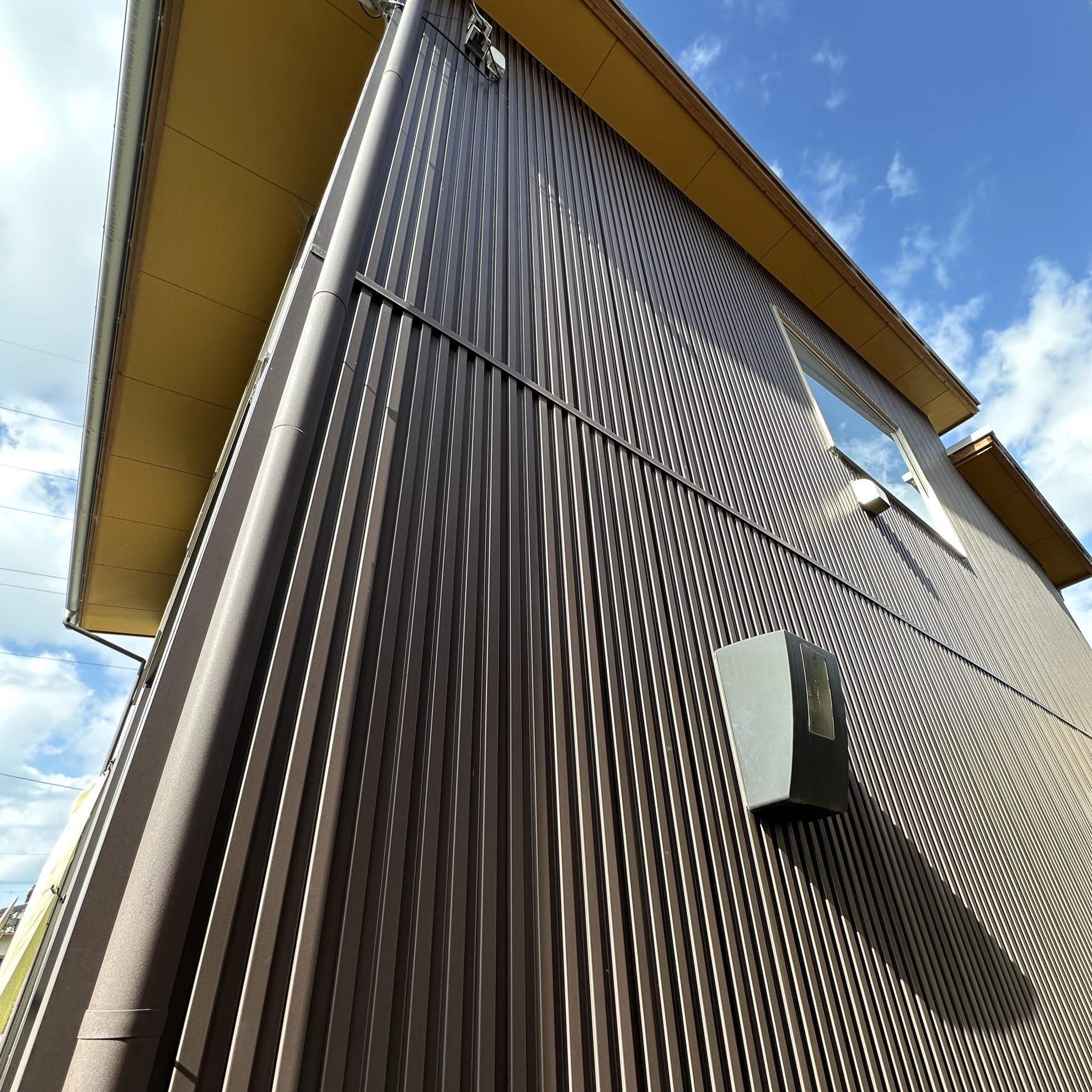

屋外化粧カバー取り付け
- ガルバリウム鋼板の色に合わせて因幡さんのブラック色の屋外化粧カバー取り付け。

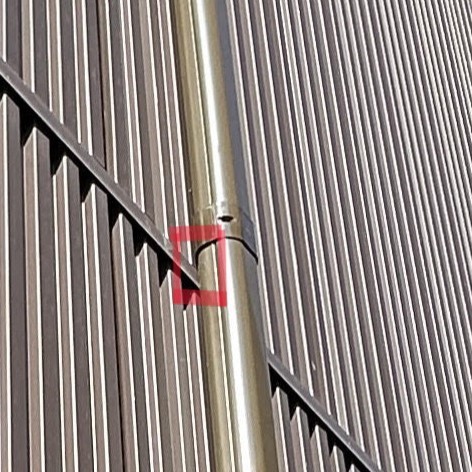

段差の加工
- 赤で示している場所、多少の段差が有って、遠くから見て、違和感にならない為、
- その段差計算して、マルチツールで切断。
室外機の取り付け

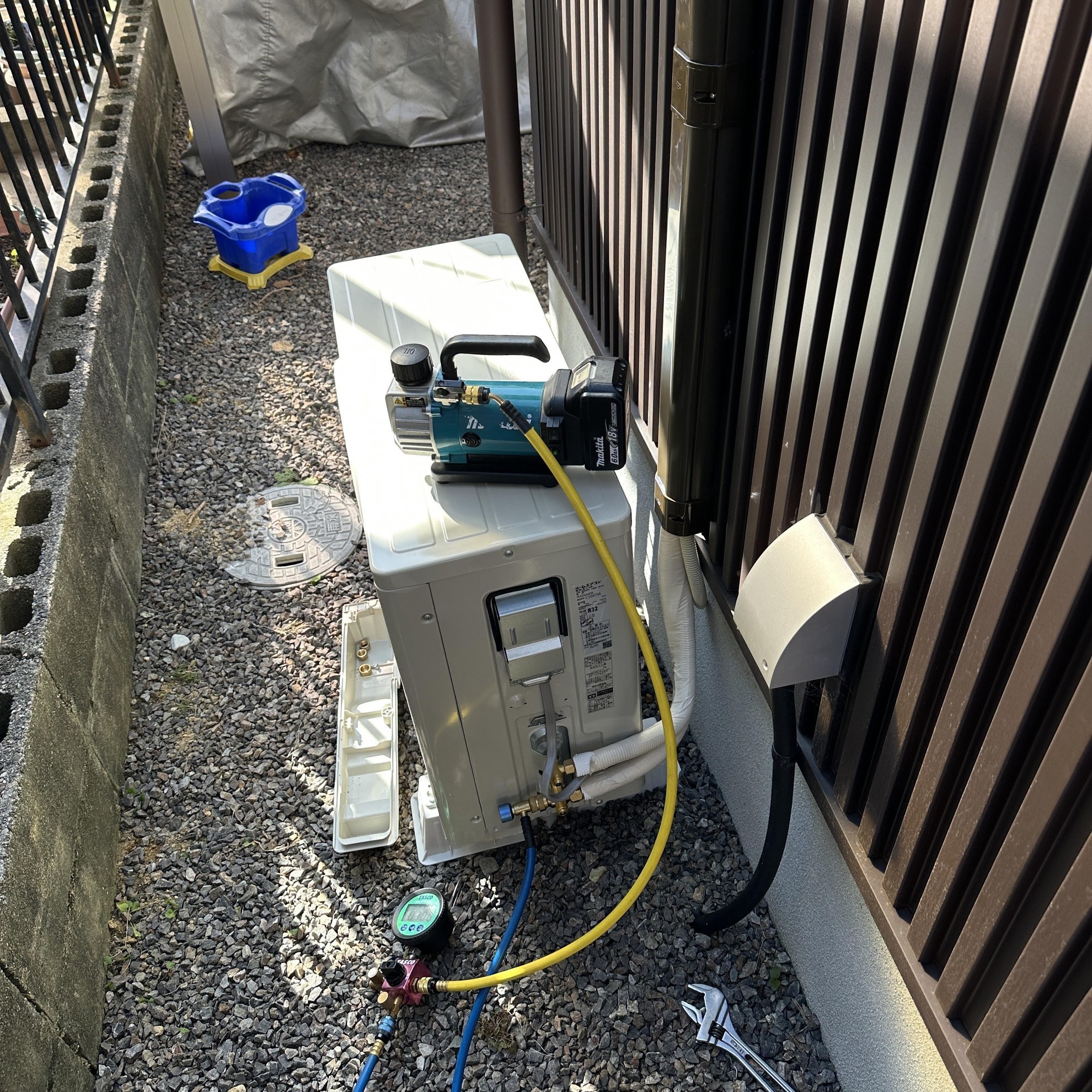

真空引き作業
- 屋外化粧カバー取り付け後、
- 配管、電線、ドレンホース全部化粧カバーの中に綺麗に収めてから
- 配管室外機に接続、
- 欠かせない真空引き作業15分の写真です。

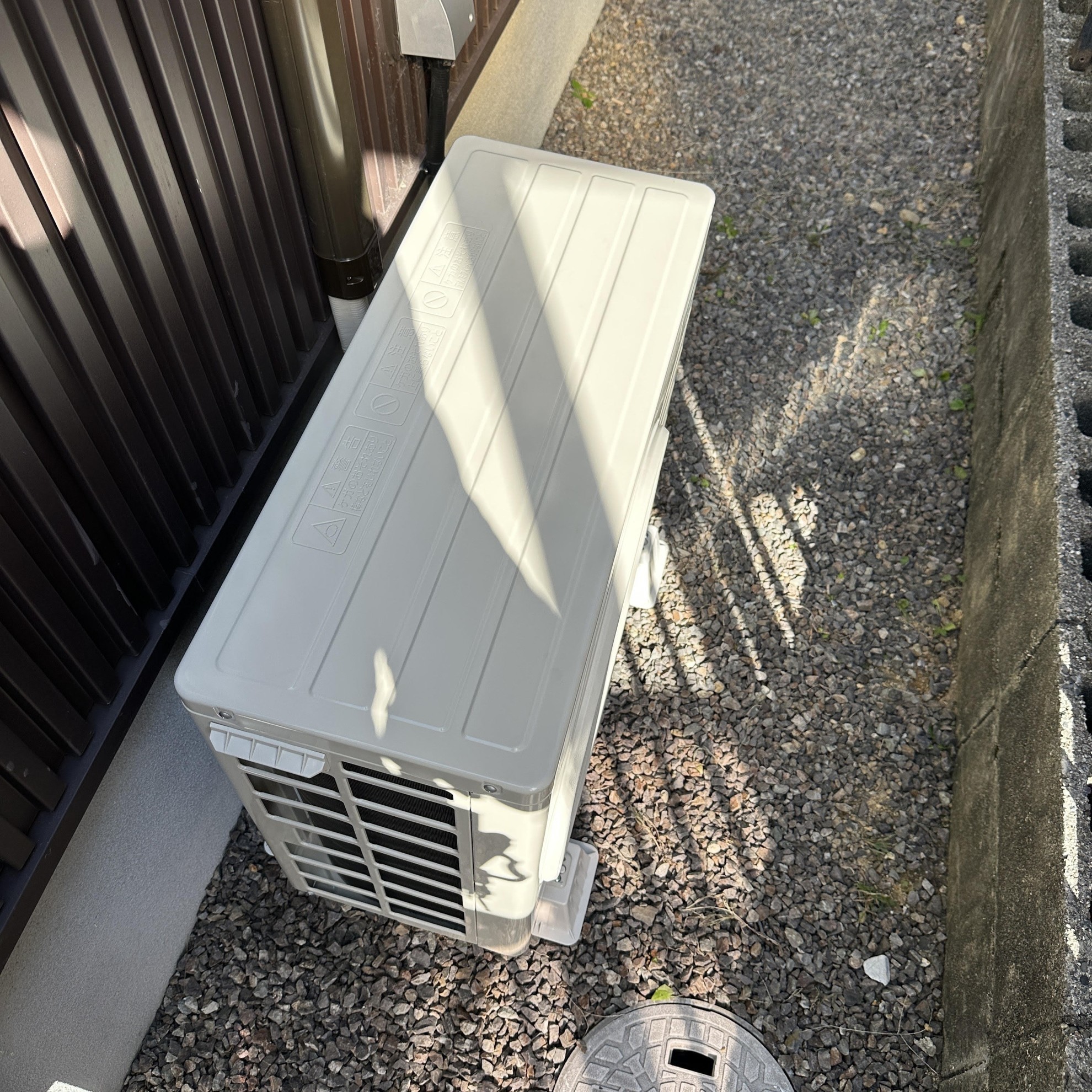

室外機の完成写真
- 最後に、完成した室外機の写真。
