戸建て・隠ぺい配管工事・エアコン入れ替えの紹介

隠ぺい配管のエアコン取り付ける部屋

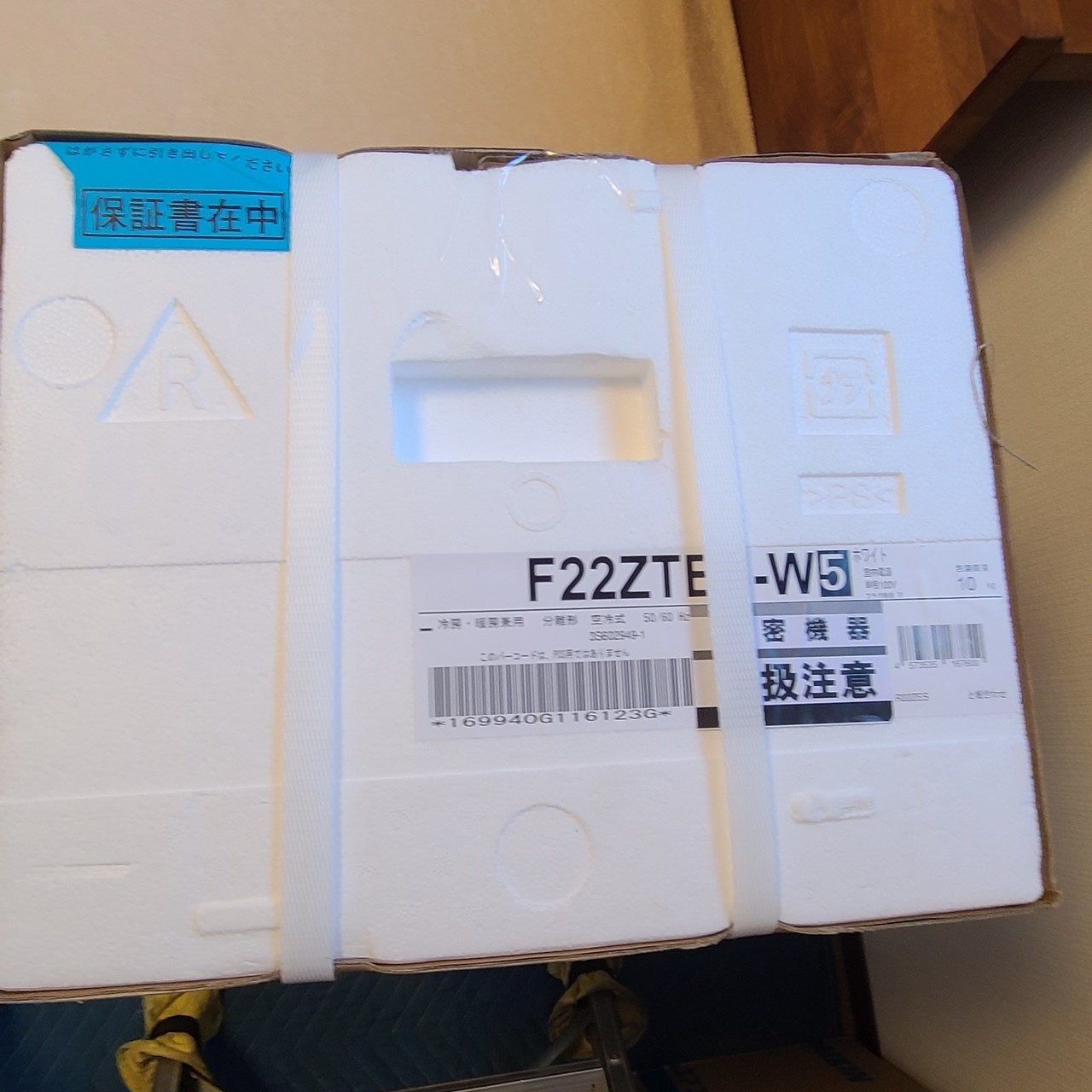

取り付けるエアコン

ダイキンEシリーズ(F22ZTEP-W)

  • 今回の工事は廣田電気と隠ぺい配管工事3台です。
  • その1台はダイキンEシリーズです。
  • 内容は全部同じの為一台だけ紹介します。
  • 取り付ける機種はダイキンのEシリーズ
隠ぺい配管のエアコン取り付ける部屋

隠ぺい配管のエアコン取り付ける部屋

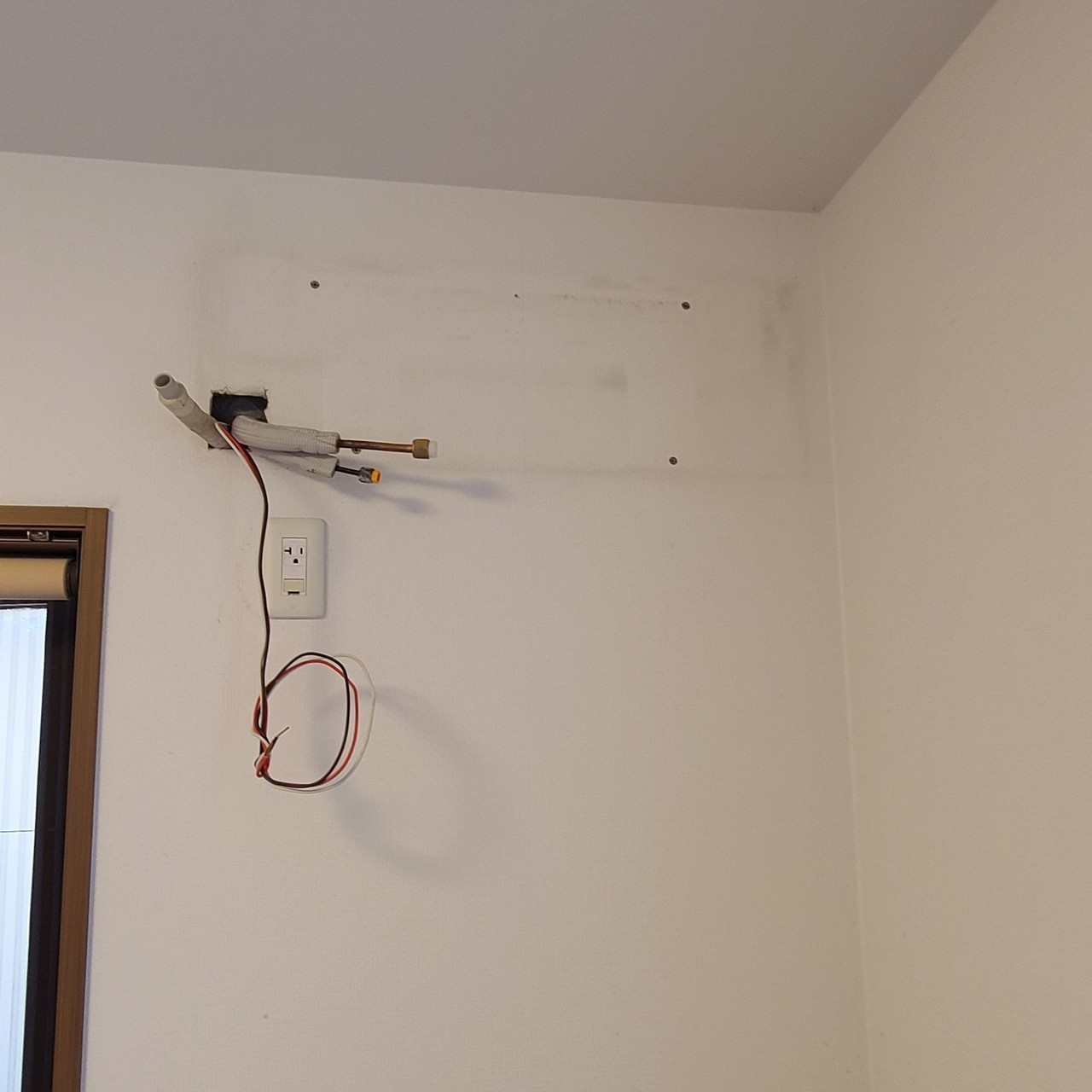

エアコン取り付ける前

  • エアコン取り付ける前の様子。
隠ぺい配管のエアコン取り付ける部屋

隠ぺい配管のエアコン取り付ける部屋

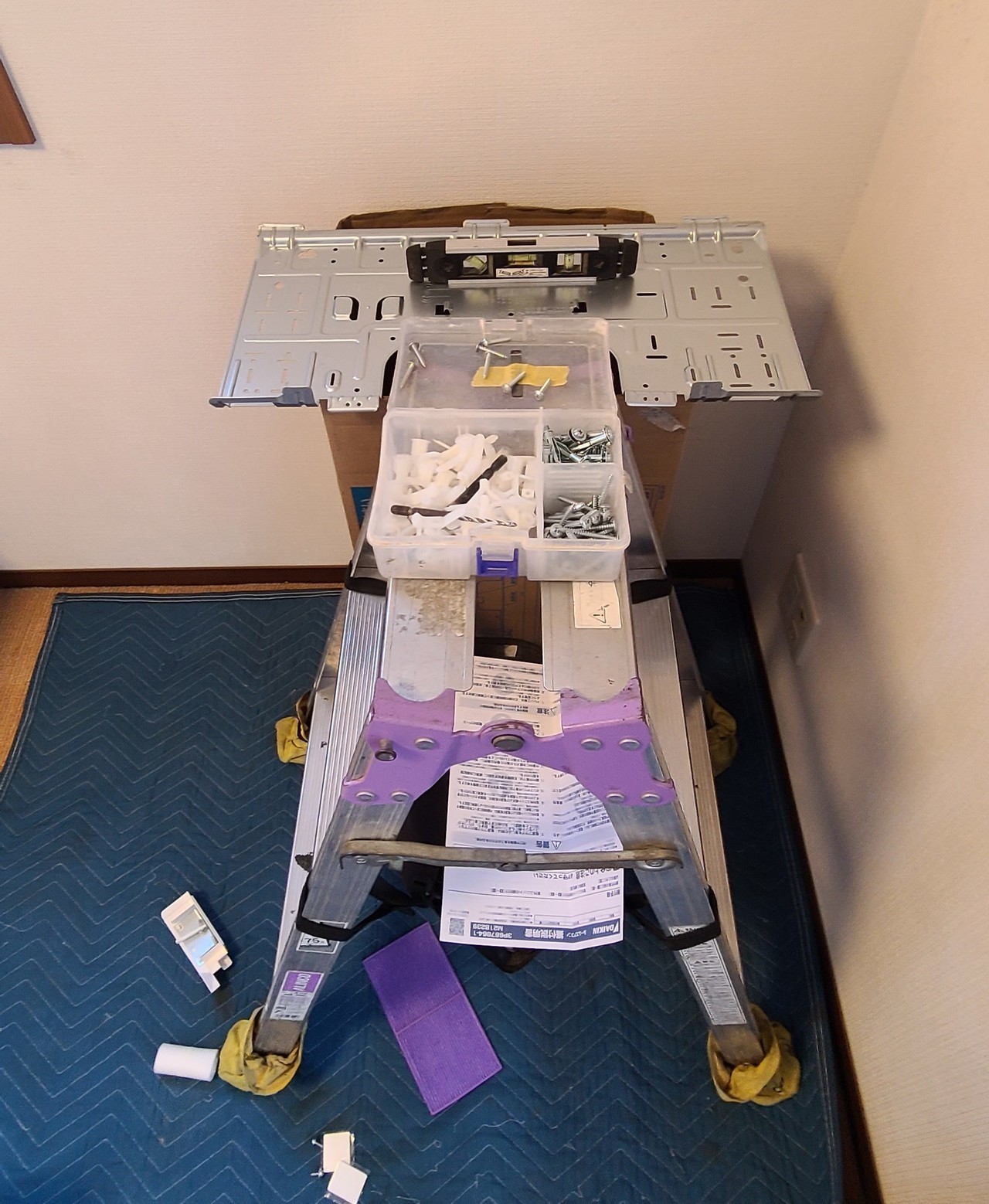

室内機の背板取り付ける作業

  • エアコンの箱を台としてそこに背板
  • 脚立の上にビース箱
隠ぺい配管のエアコン取り付ける部屋

隠ぺい配管のエアコン取り付ける部屋

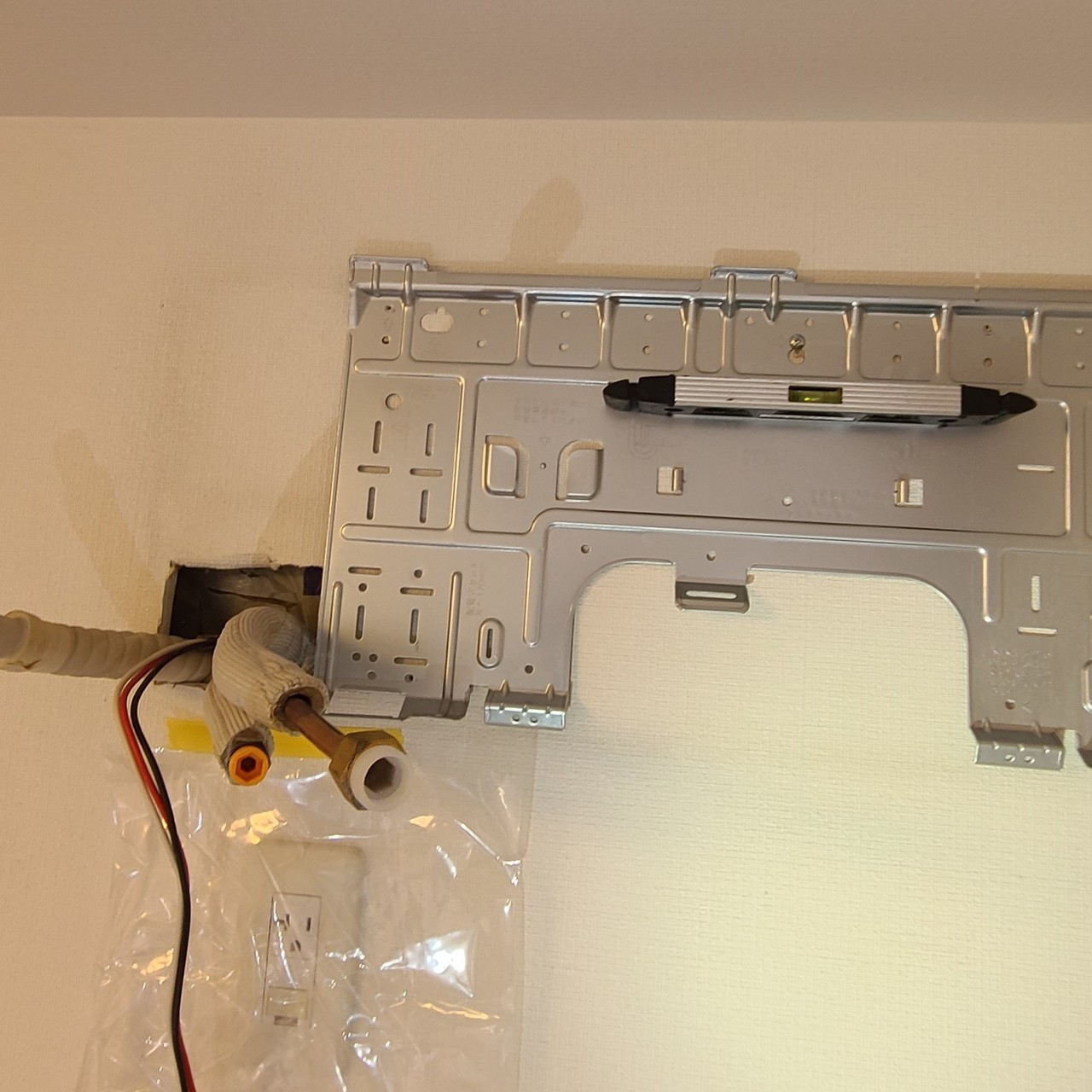

室内機の背板取り付ける作業

  • 背板固定して隠ぺい配管短い為石膏ボードの開口広げて配管の長さを稼ぐ。
隠ぺい配管のエアコン取り付ける部屋

隠ぺい配管のエアコン取り付ける部屋

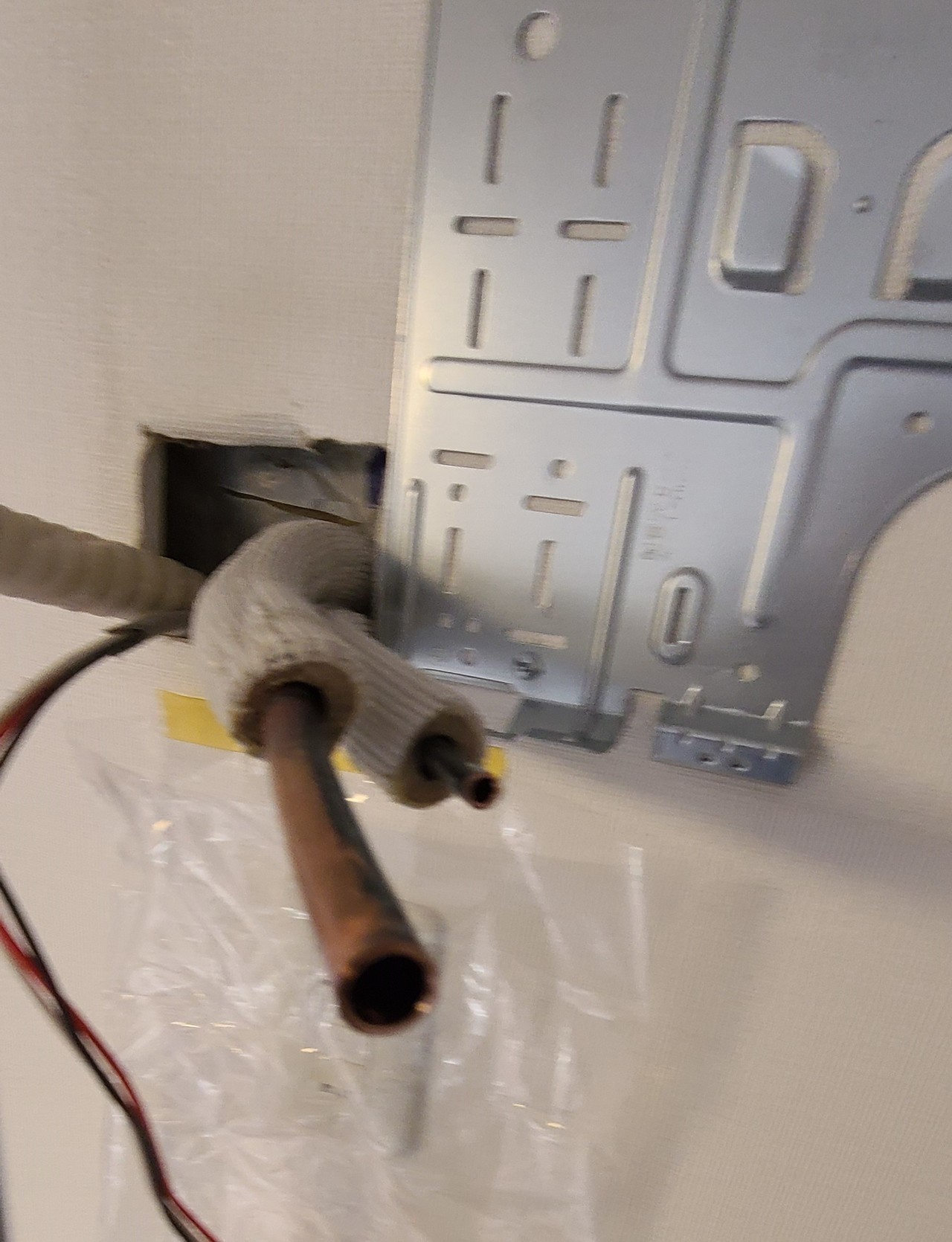

隠ぺい配管のフレア加工作業

  • エアコンの隠ぺい配管の長さが足りるって判断した後古いナットを新しいのとに交換
  • エアコンの隠ぺい配管カットした後の様子。
隠ぺい配管のエアコン取り付ける部屋

隠ぺい配管のエアコン取り付ける部屋

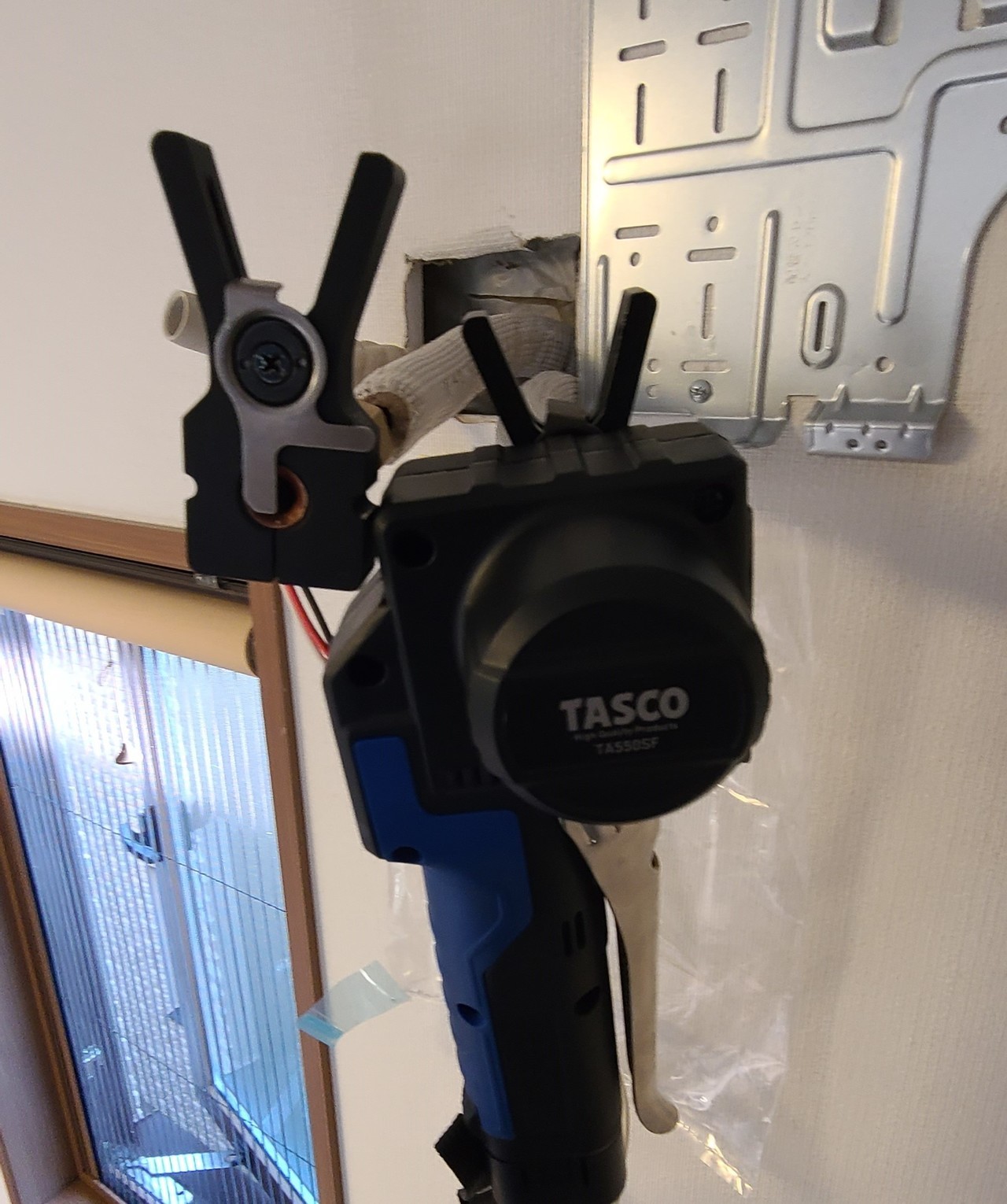

隠ぺい配管のフレア加工作業

  • タスコの電動フレア加工ツールで配管の加工中の様子。
  • この工程不要って思う業者が居ます、不要でしたら最初からこの工程要らないはず。個人的に大事な工程だと思います。この工程雑にやると後からガスもれの原因になりますから。
隠ぺい配管のエアコン取り付ける部屋

隠ぺい配管のエアコン取り付ける部屋

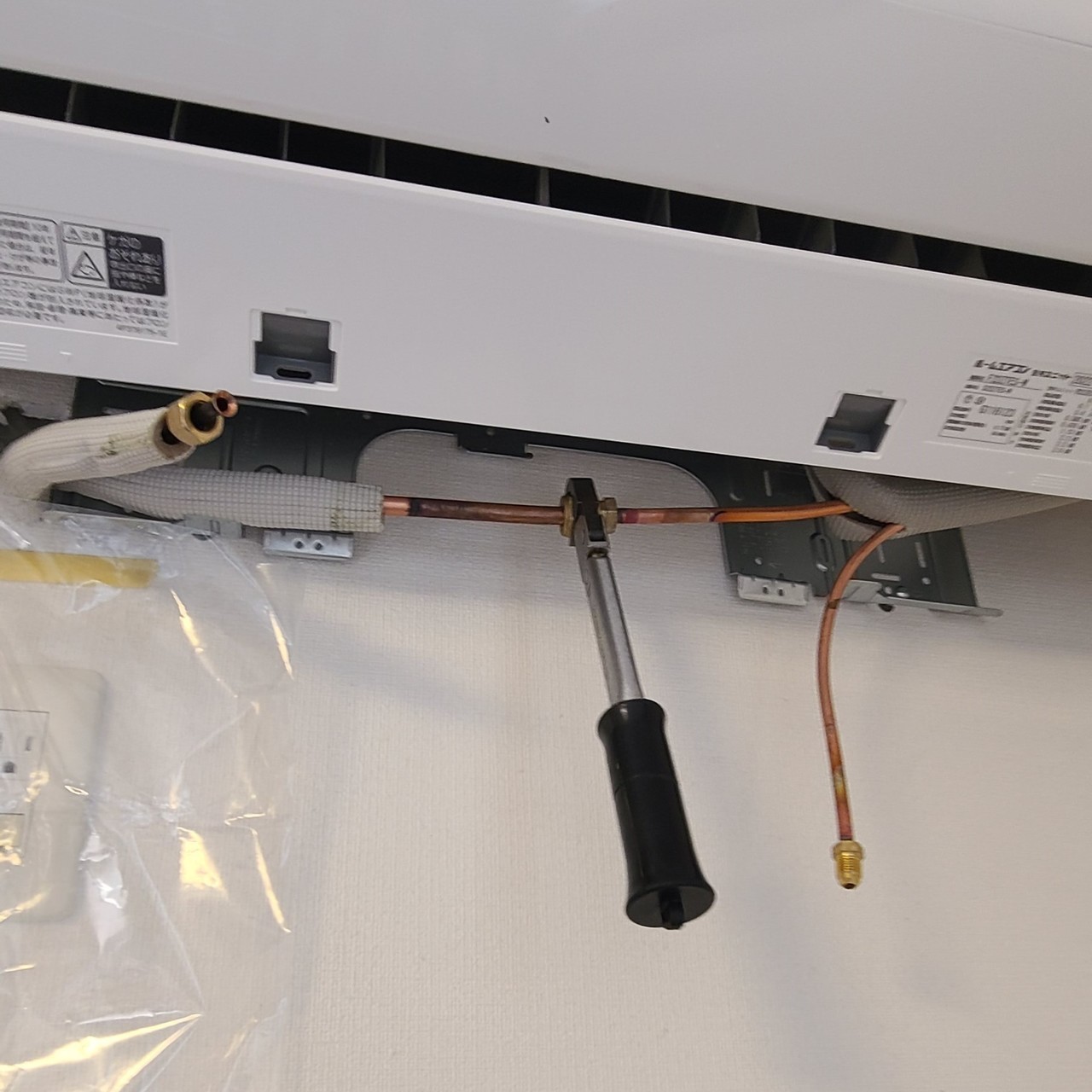

隠ぺい配管の接続作業

  • 3分の配管を接続している最中の様子。
隠ぺい配管のエアコン取り付ける部屋

隠ぺい配管のエアコン取り付ける部屋

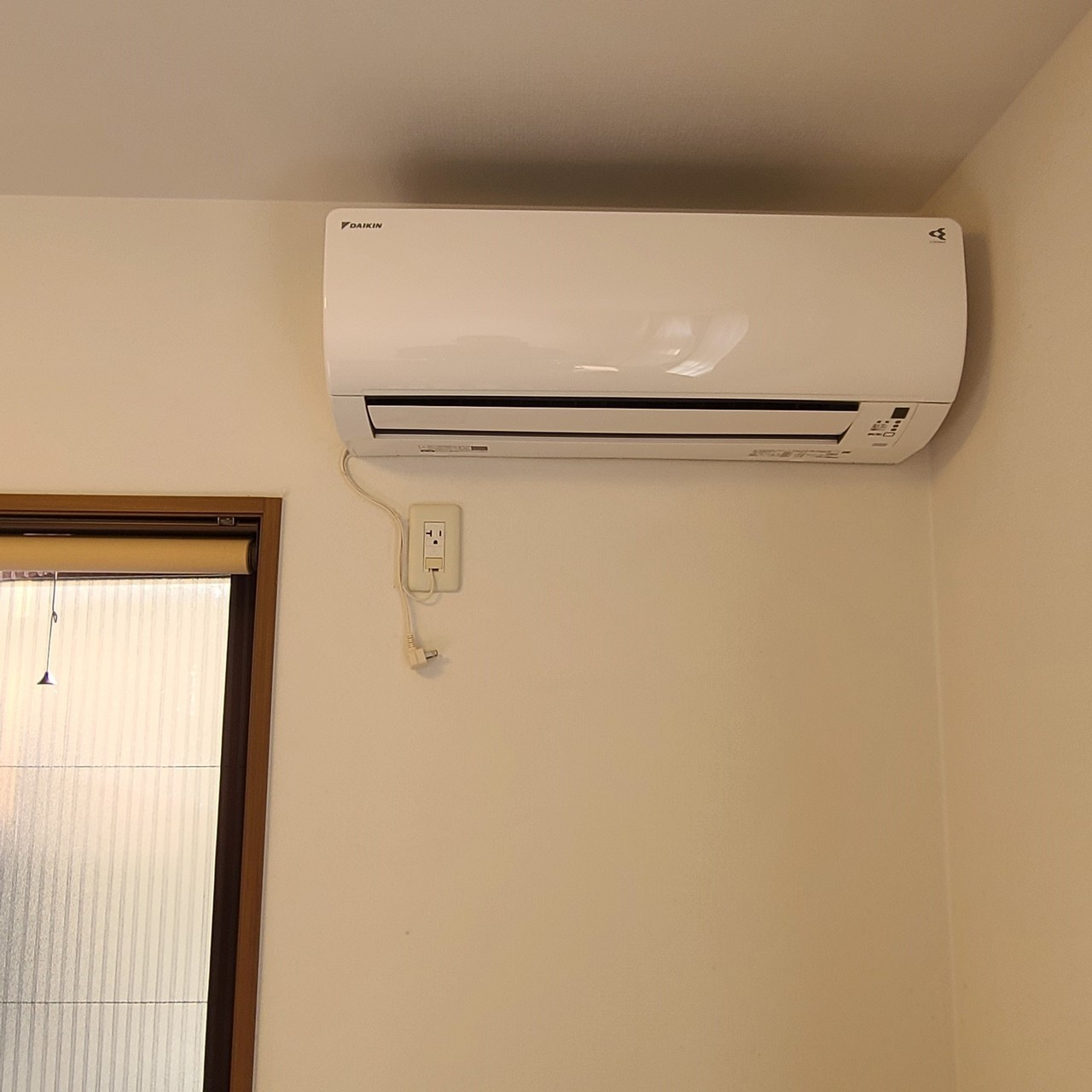

室内機の取り付けの完成

  • 細か処理の写真は添付していないけど
  • その後2分の配管接続してから
  • 配管の接続にはガス漏れ材(ナイログ)使用しています。
  • 配管結露しますからカビの発生を防止する為断熱処理してます。
隠ぺい配管のエアコン取り付ける部屋

隠ぺい配管のエアコン取り付ける部屋

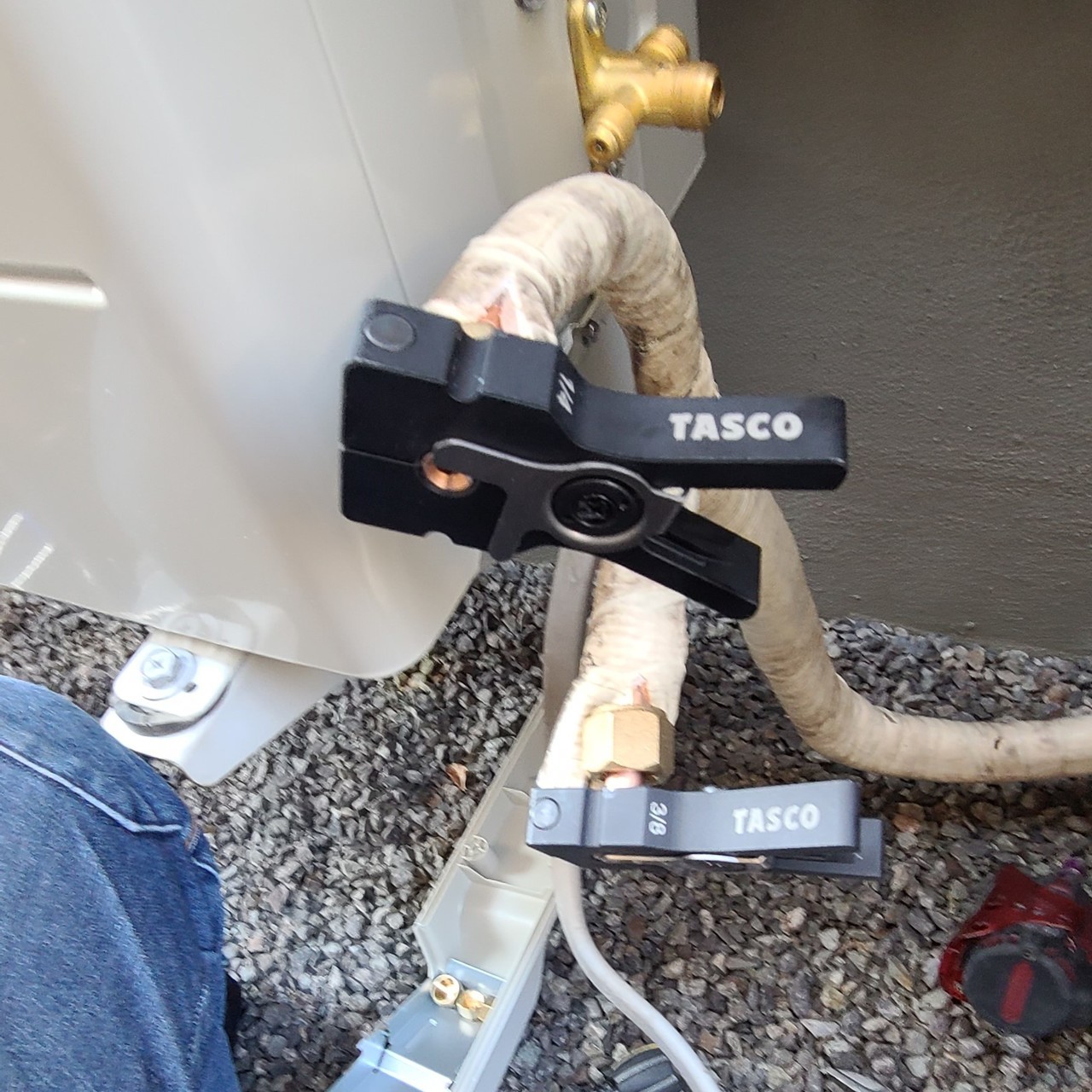

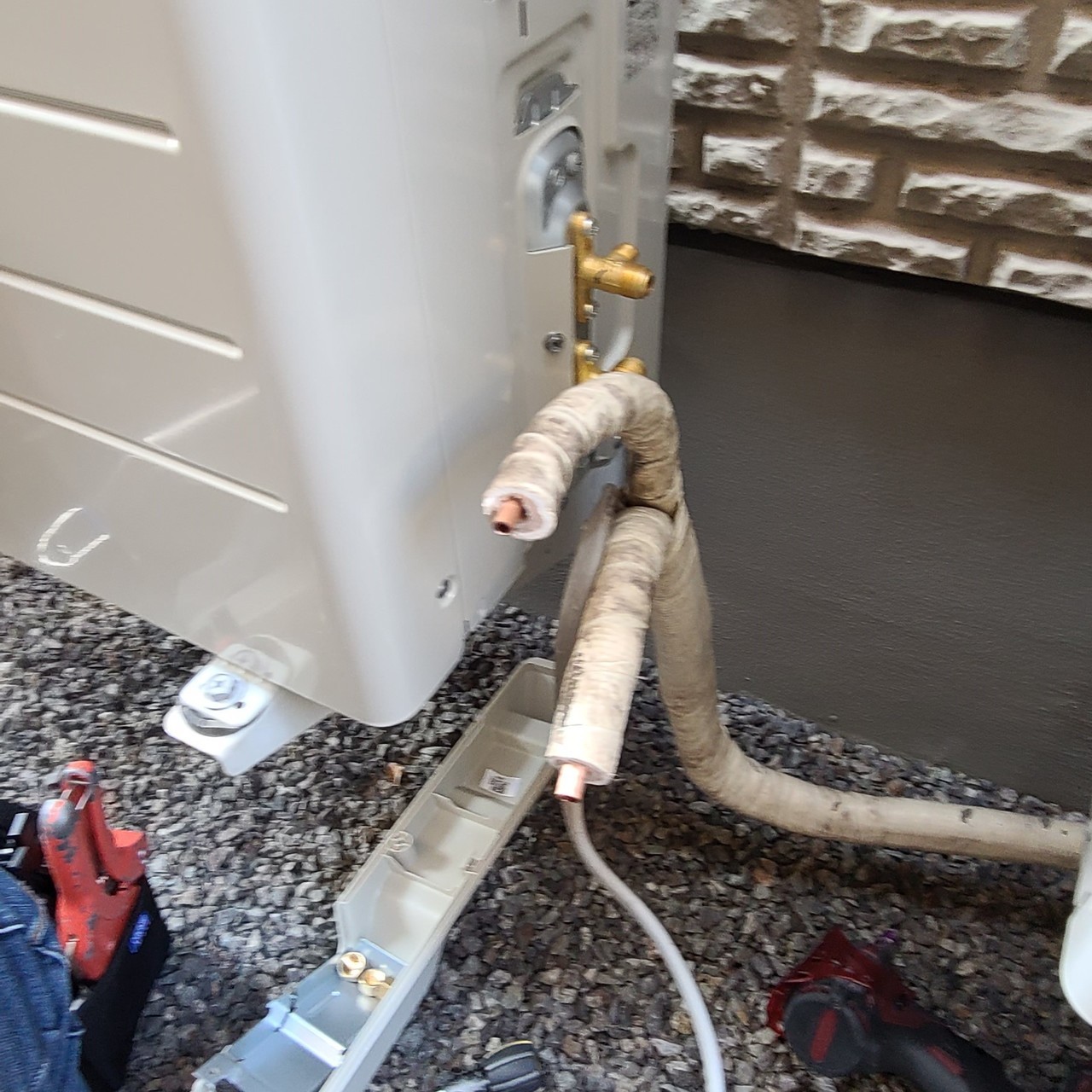

室外機側の隠ぺい配管のフレア加工作業

  • 室外機を壁面架台に固定してから
  • 室内機同様既存のエアコンの隠ぺい配管のナット交換を新しいのに交換。
  • エアコンの隠ぺい配管カットした後の様子。
隠ぺい配管のエアコン取り付ける部屋

隠ぺい配管のエアコン取り付ける部屋

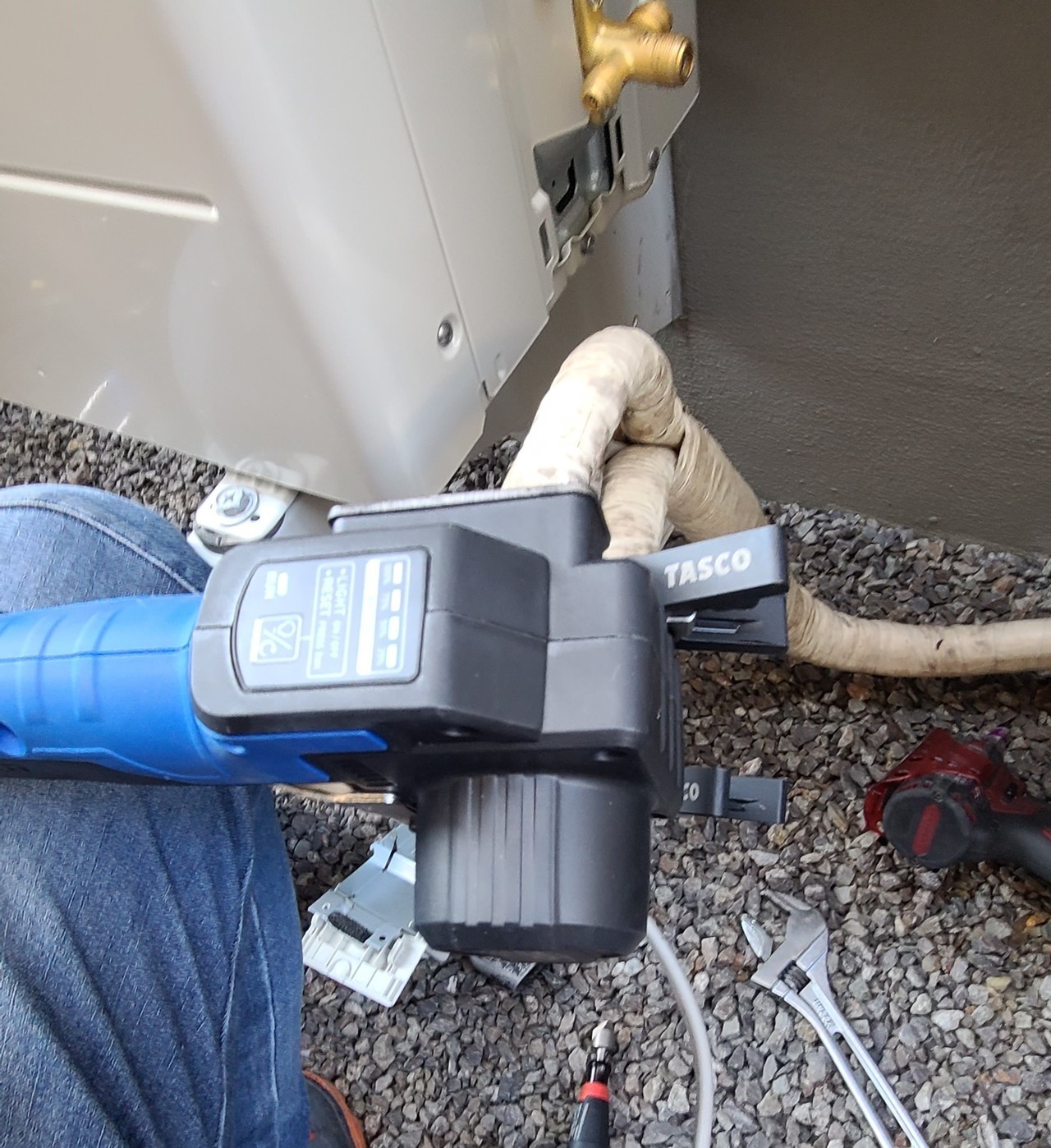

室外機側の隠ぺい配管のフレア加工作業

  • フレア加工やってる最中の様子。
隠ぺい配管のエアコン取り付ける部屋

隠ぺい配管のエアコン取り付ける部屋

室外機側隠ぺい配管のフレア加工作業

  • フレア加工終わった後の様子。
隠ぺい配管のエアコン取り付ける部屋

隠ぺい配管のエアコン取り付ける部屋

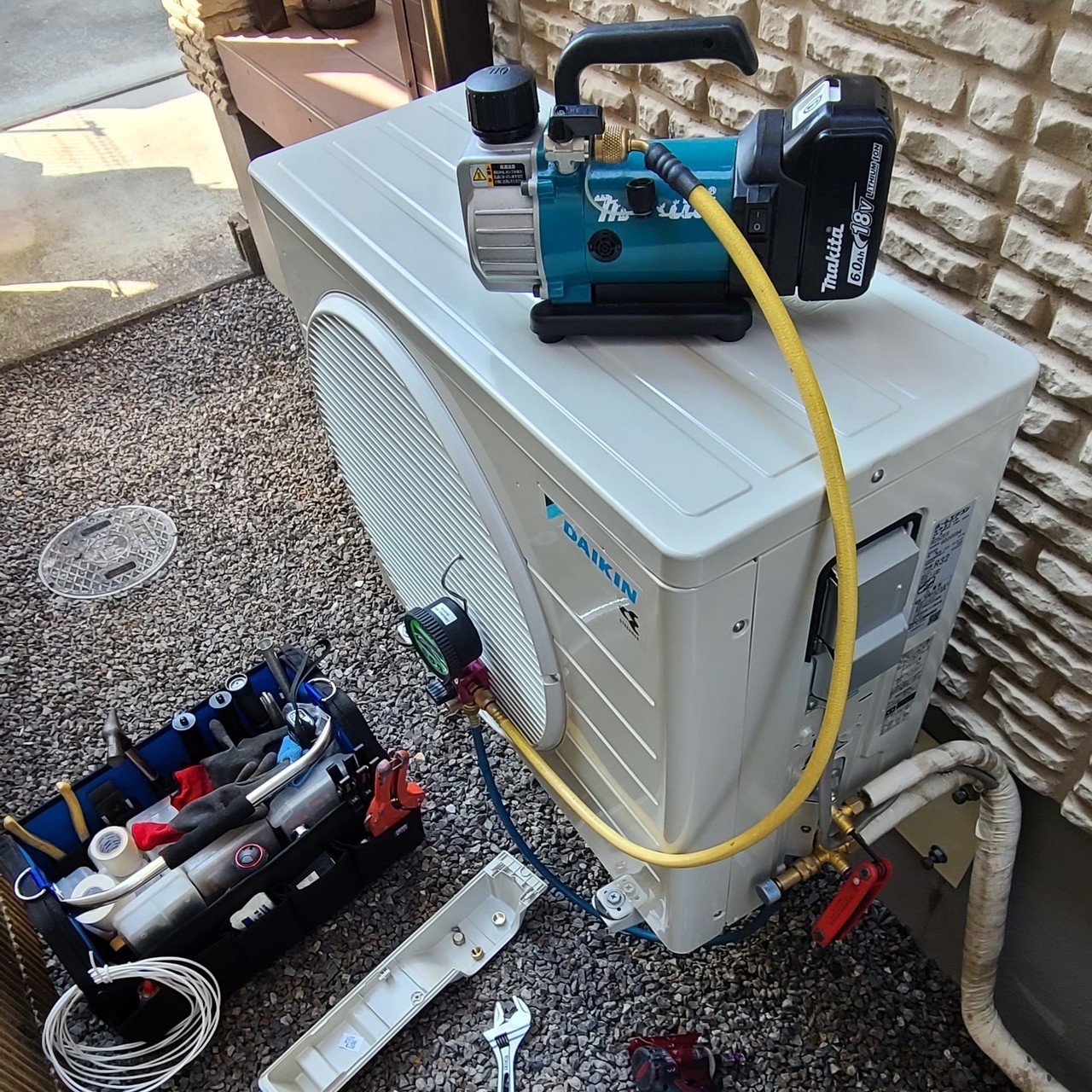

エアコンの真空引き作業

  • フレア加工の後適正なトルクレンチで配管を室外機に接続。
  • そして真空引きしている最中の様子。(最低10分)
隠ぺい配管のエアコン取り付ける部屋

隠ぺい配管のエアコン取り付ける部屋

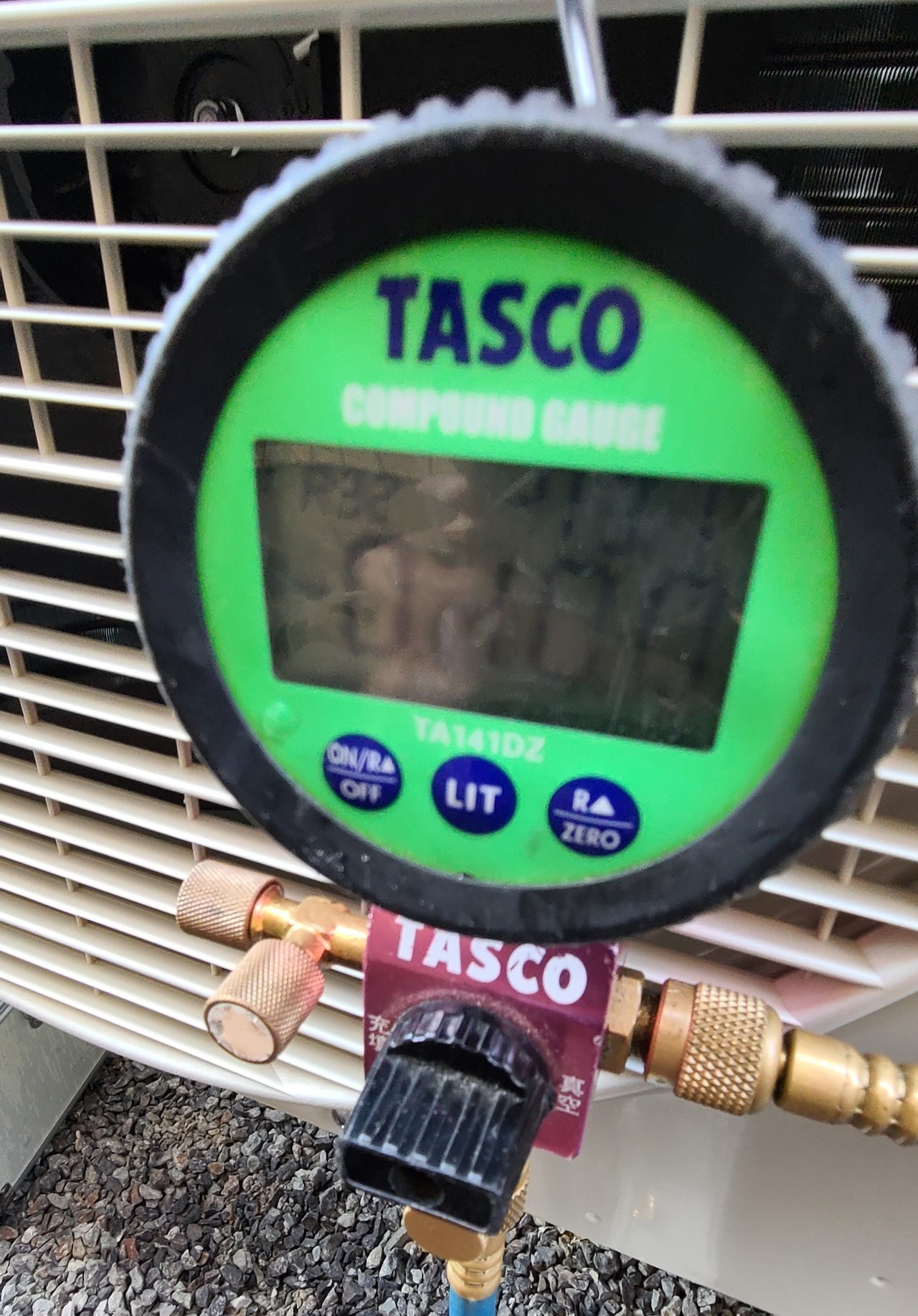

エアコンの真空引きの機密テスト

  • 真空引き15分以上引いてから、漏れが無いか10分ほど真空の状態で待機してデジタルゲージ見ながら数値の変動が無いかの確認。(変動有ったらどっかで漏れてます)
隠ぺい配管のエアコン取り付ける部屋

隠ぺい配管のエアコン取り付ける部屋

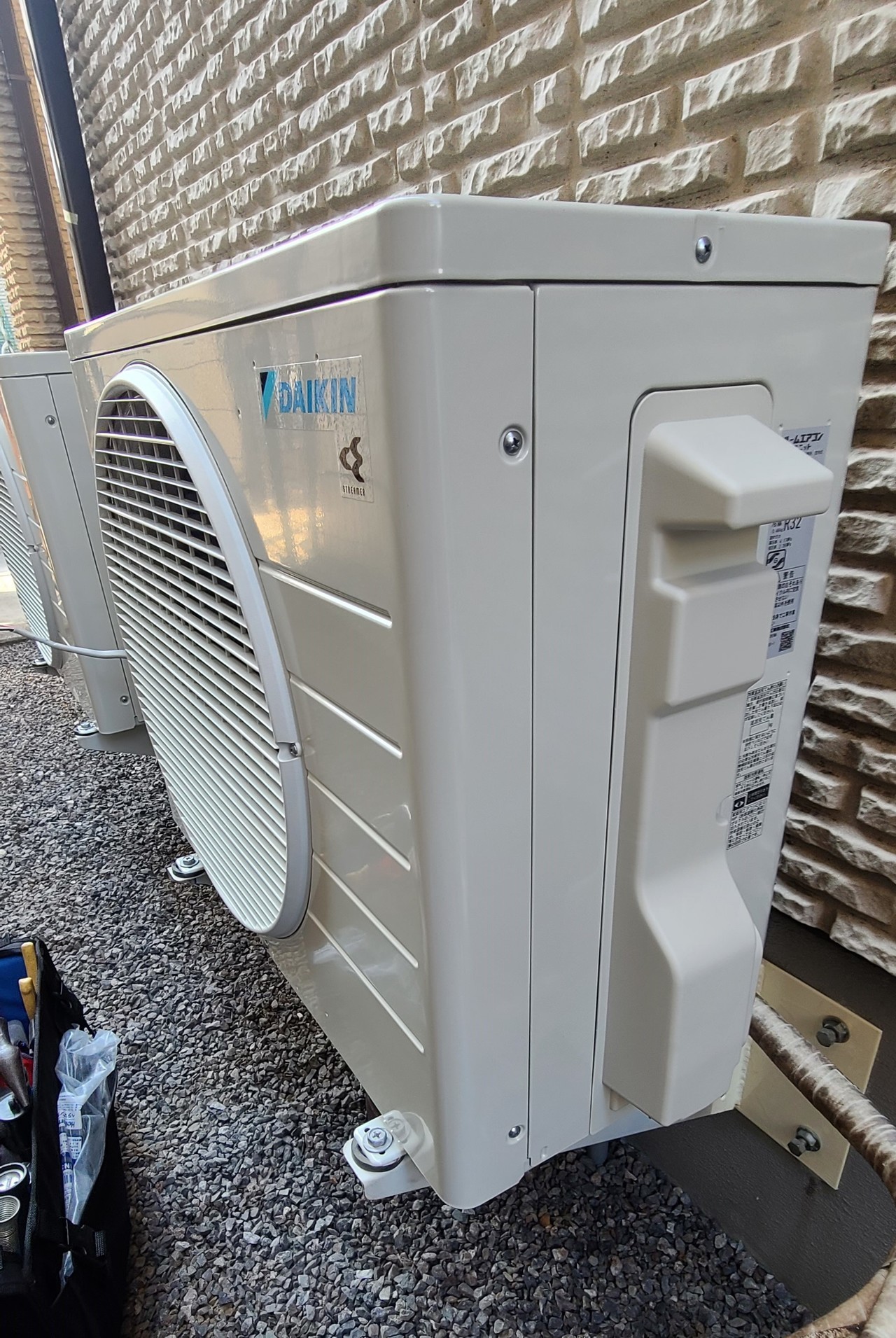

室外機の取り付けの完成

  • 密閉テスト確認してから
  • 室外機の完成。
  • 家の中に入って試運転してリークテスターでガス漏れのチェック
隠ぺい配管のエアコン取り付ける部屋

隠ぺい配管のエアコン取り付ける部屋

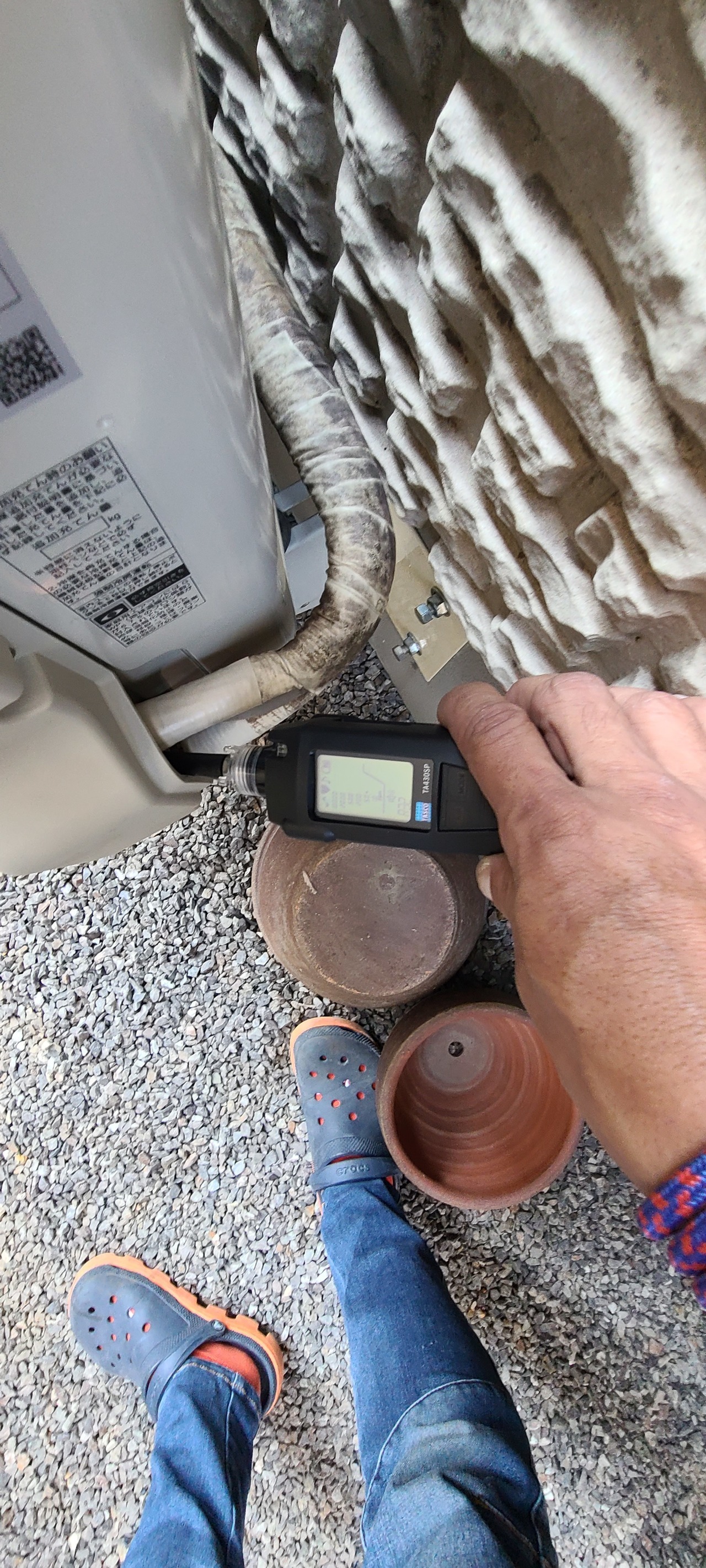

ガス漏れのテスト

  • タスコのリークテスターで接続部分からガスの漏れが無いかの確認中。
  • 勿論室内機にも確認済み。
  • このタスコのリークテスターでは年間2.4gの漏れ感知できるらしい。素晴らしい。これでは安心ですねぇ。
隠ぺい配管のエアコン取り付ける部屋

隠ぺい配管のエアコン取り付ける部屋

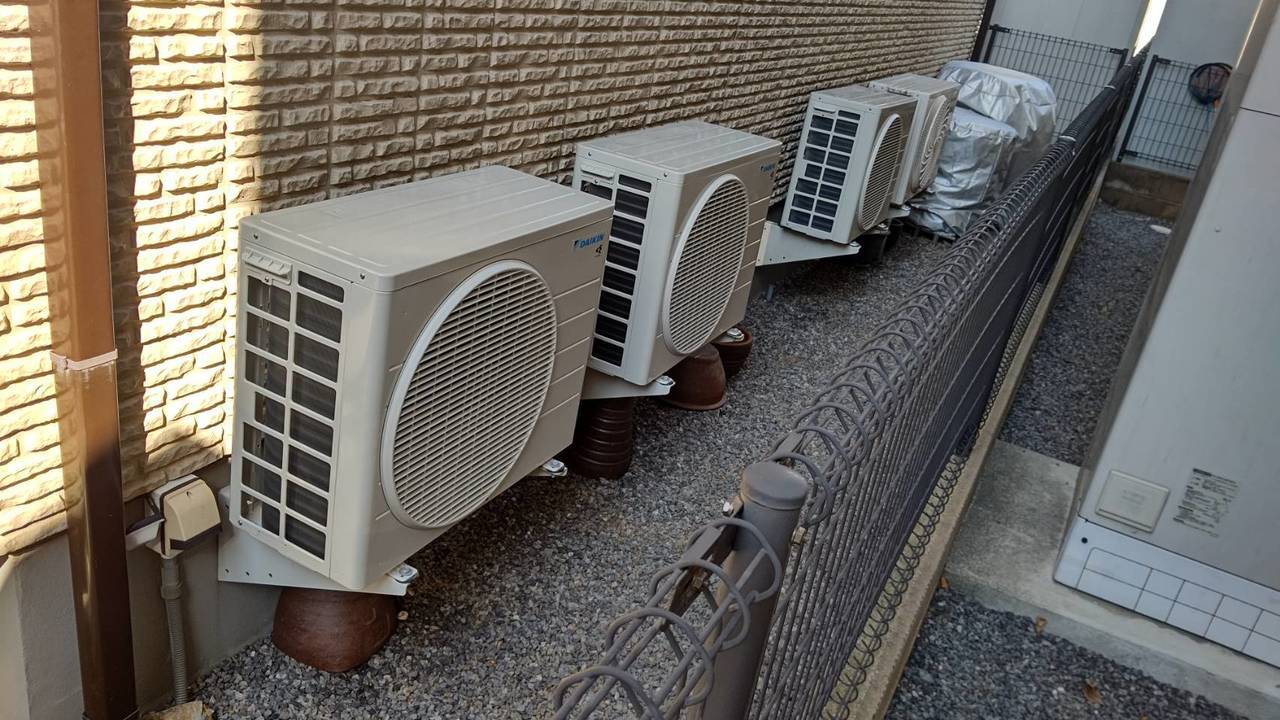

交換された室外機の列

  • 手前の見える3台の室外機が今日のエアコン入れ替えでした。(一番左2.5kw、真ん中と右側2.2kw)
