和風建築1F・トイレ貫通屋内化粧カバーエアコン取り付けの紹介

室内カバー工事

1Fのキッチンに取り付けるエアコン

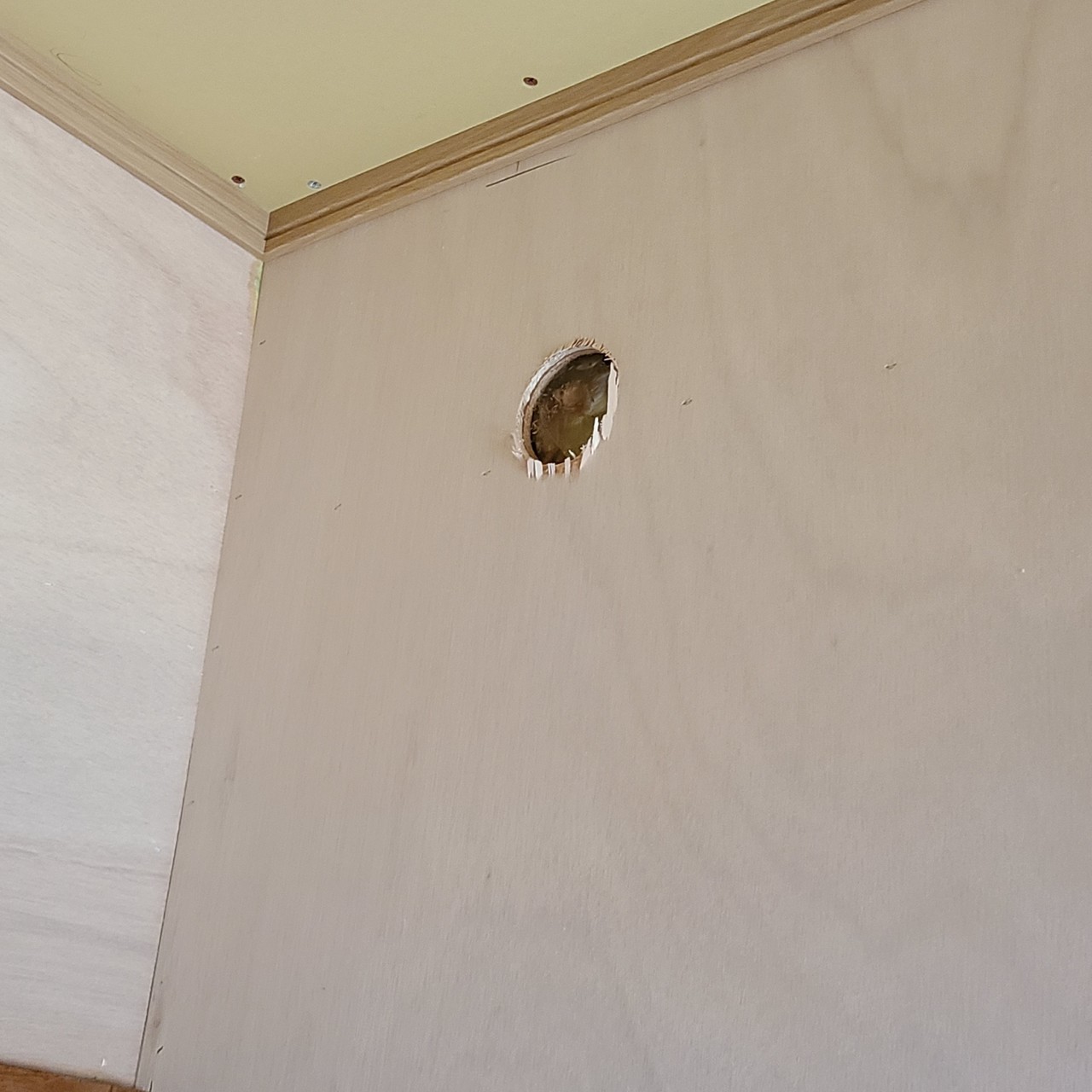

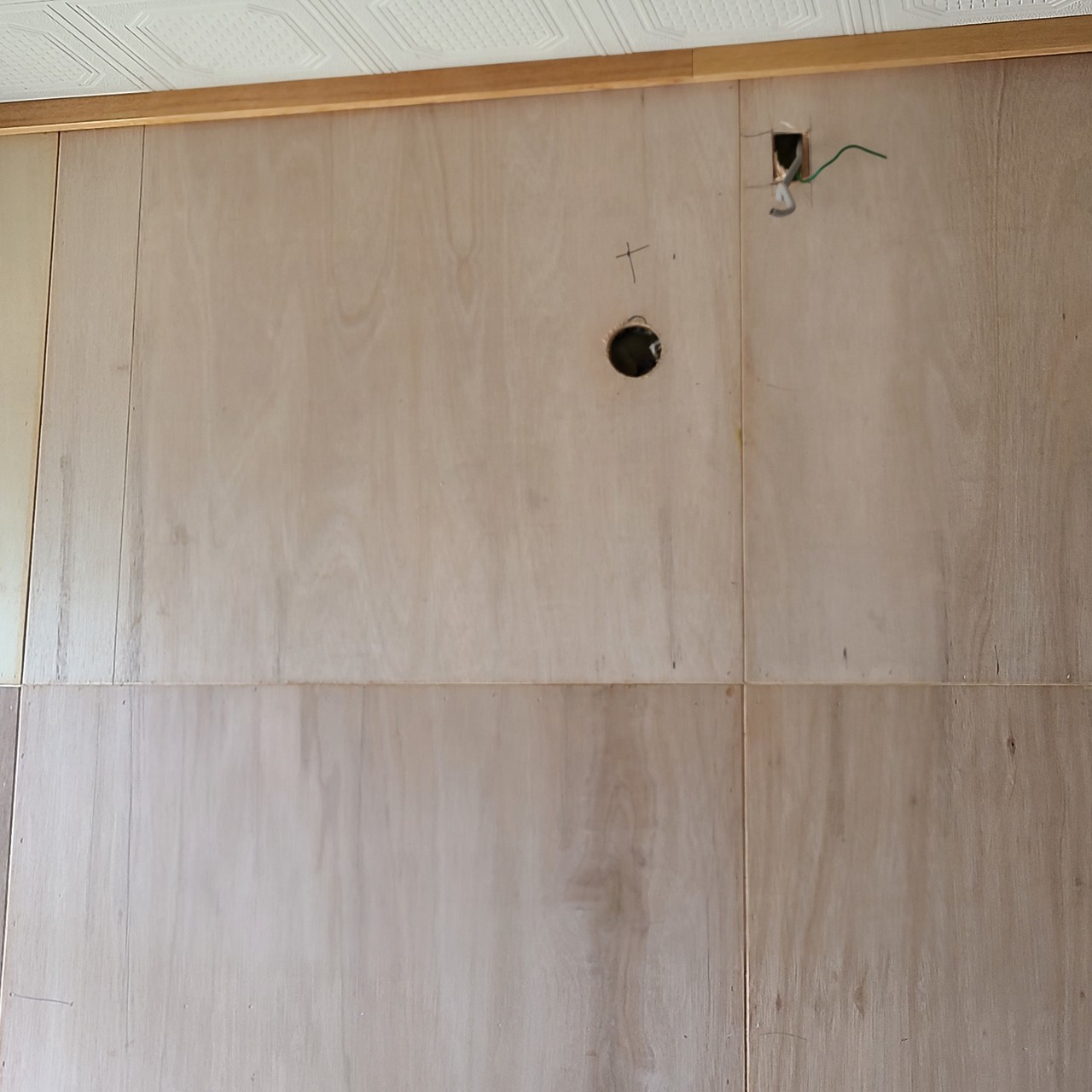

穴開け(キッチンから見た写真)

  • 滋賀県守山市でM様からリフォーム中のキッチンに新規のエアコンの依頼。
  • 今映ってる壁の裏にトイレが有りまして、そのトイレの壁沿って外の壁に。
  • M様と打ち合わせして壁紙張る前に穴開けに行きました。
室内カバー取り付け前

1Fのキッチンに取り付けるエアコン

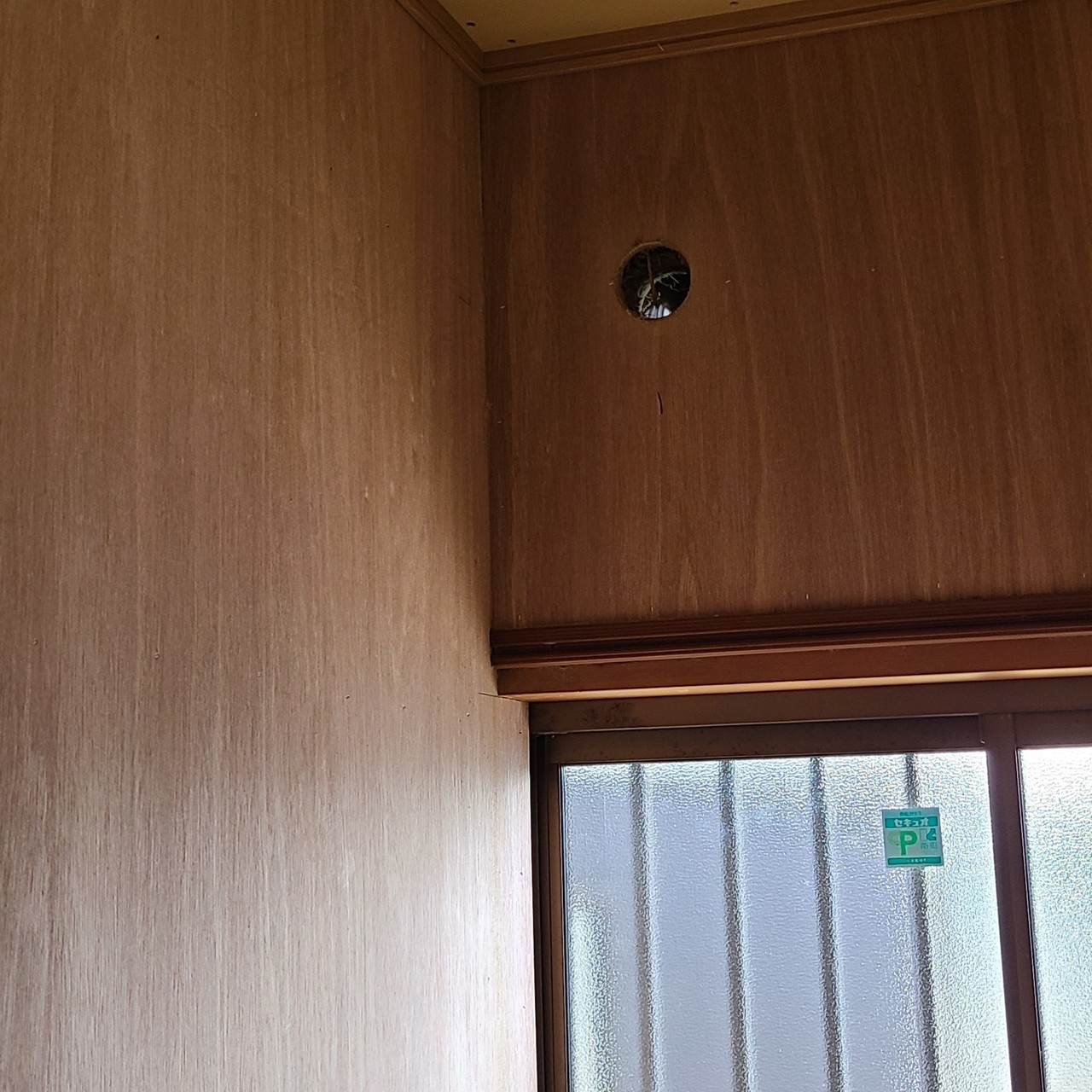

穴開け(キッチン裏のトイレから見た写真)

  • この写真はトイレ面する壁の穴開直後。
  • この工事は二か所貫通必要。
室外機取り付ける場所

1Fのキッチンに取り付けるエアコン

穴開け(二か所目)

  • 外に面する壁面の二か所目の穴開け。
取り付ける今回のエアコン

1Fのキッチンに取り付けるエアコン

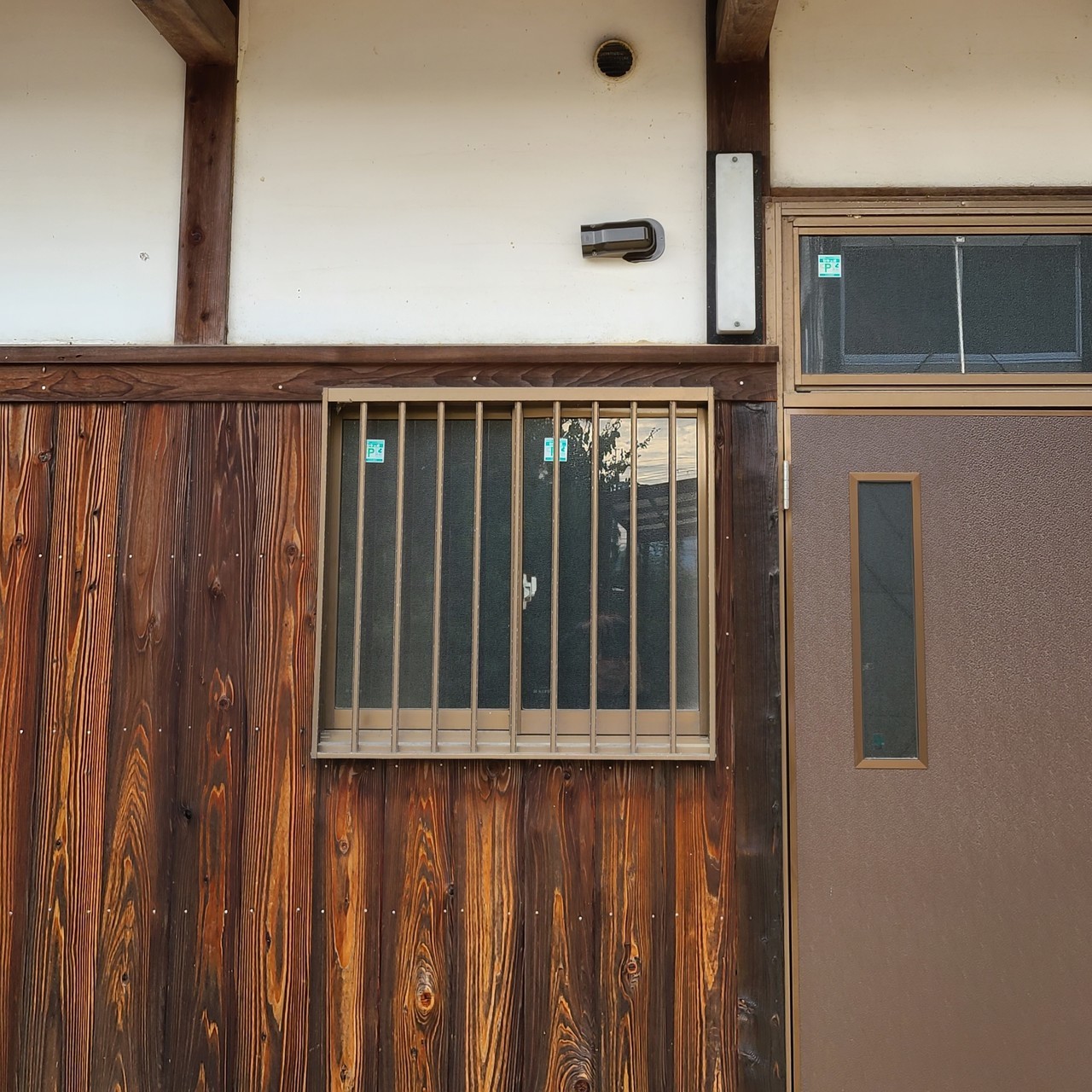

屋外化粧カバー取り付ける外壁

  • 穴開けした後しばらく壁紙張るまでの間に雨、虫侵入しないように化粧カバーのヘッドで塞ぎました。



作業中

1Fのキッチンに取り付けるエアコン

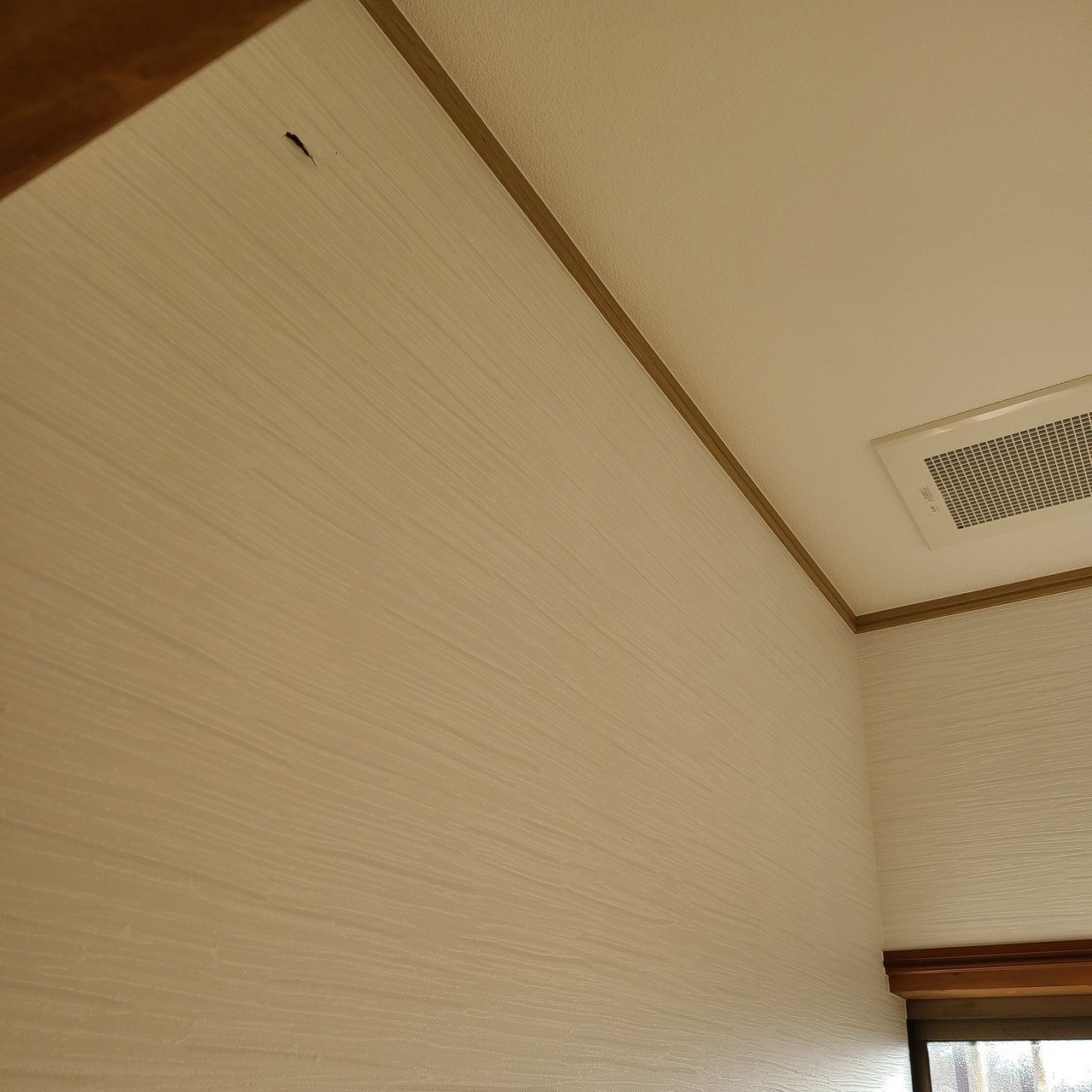

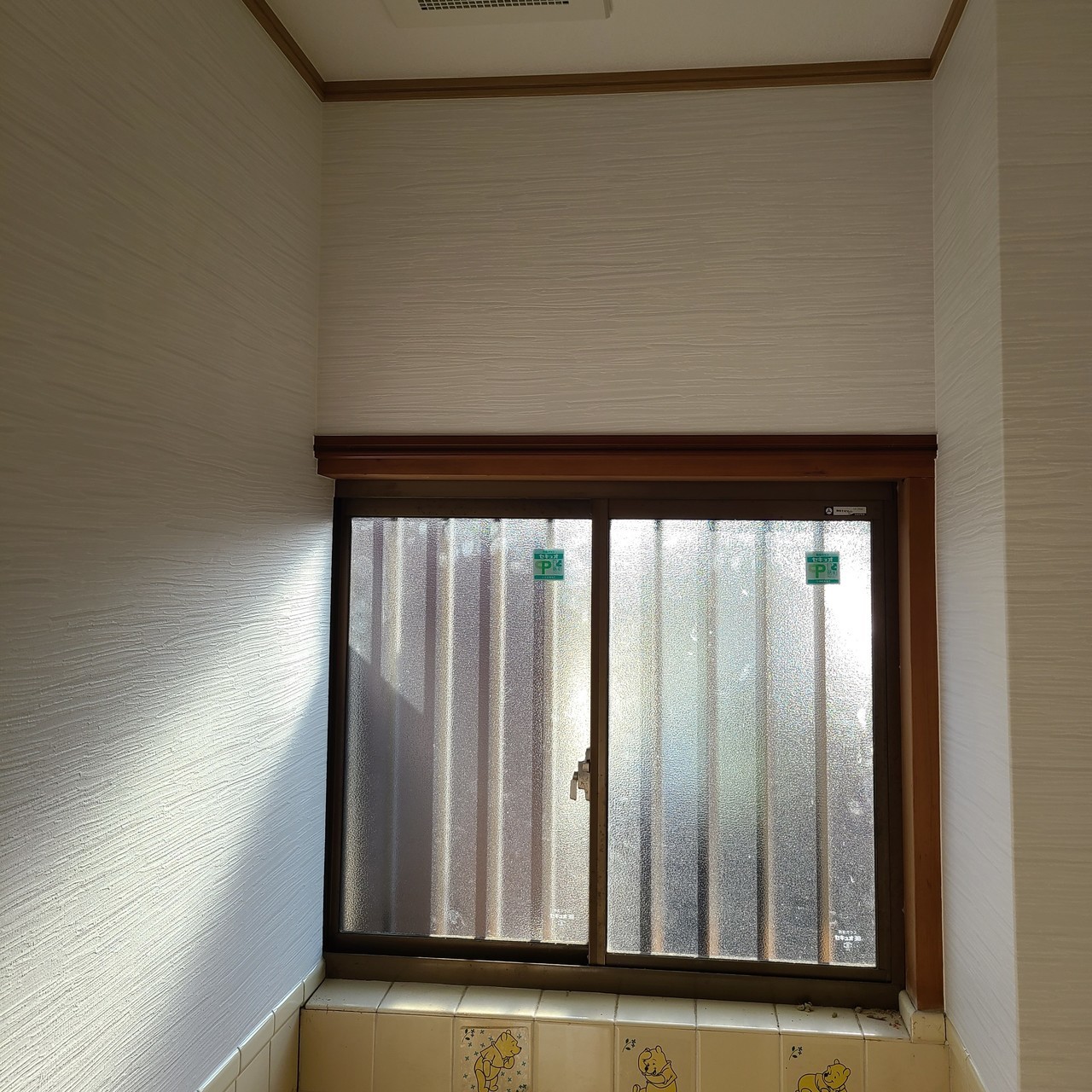

トイレの壁紙

  • 壁紙張った後の様子
  • 壁綺麗になりまして、後は室内カバー取り付けの出番です。



室内機の裏工事

1Fのキッチンに取り付けるエアコン

トイレの壁紙

  • 外に面する壁の壁紙張った後の様子。
室内機の裏工事

1Fのキッチンに取り付けるエアコン

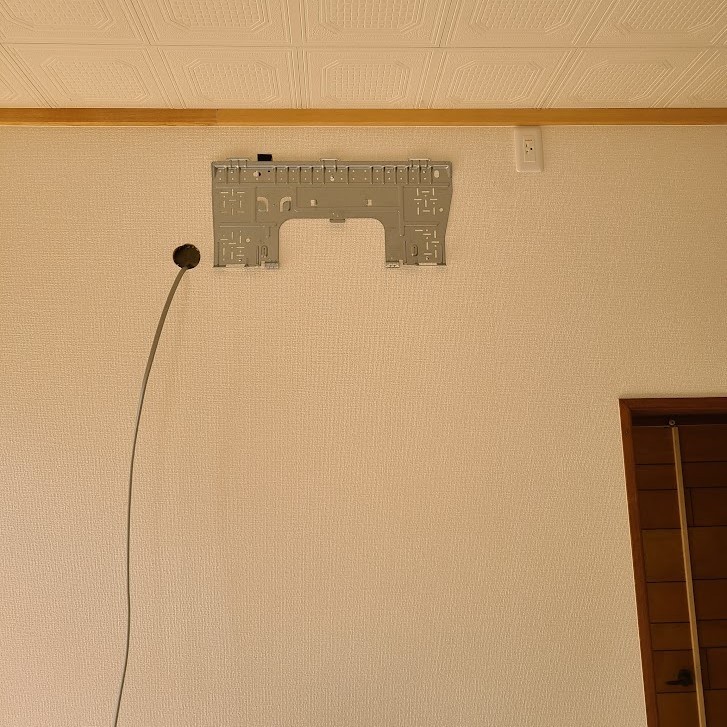

室内機の背板

  • 室内機の背板取り付けた後の写真。
室内機の裏工事

1Fのキッチンに取り付けるエアコン

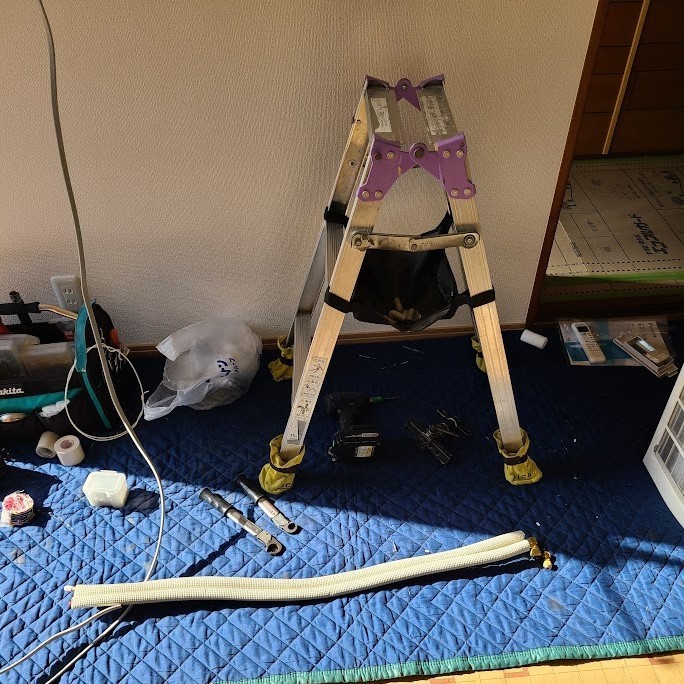

補助配管

  • 今回の取り付け室内機の左後ろ配管の為、工事多少困難の為1mの補助配管制作しました。
室内機の裏工事

1Fのキッチンに取り付けるエアコン

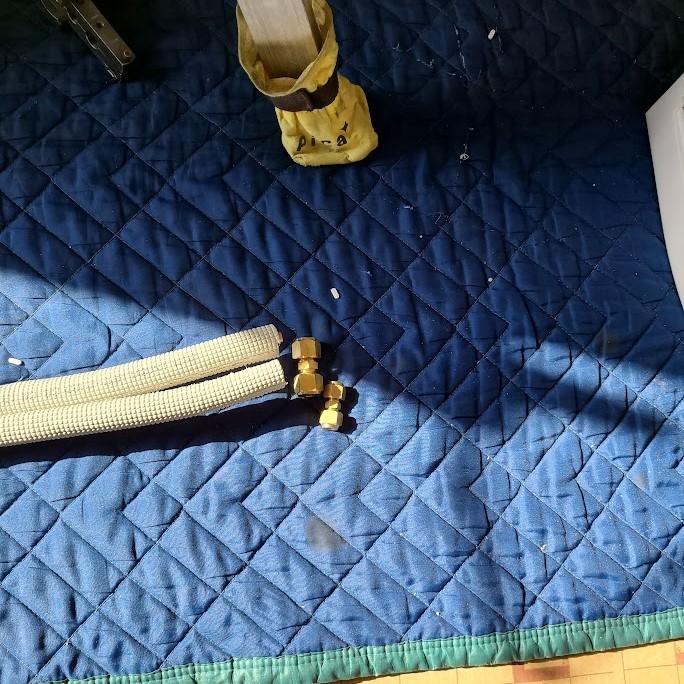

ユニオン

  • エアコンの補助配管と作った配管をこのユニオンで接続しました。
  • それによって接続箇所が増える分、ナイログ(ガス漏れ防止剤)を使用してます。

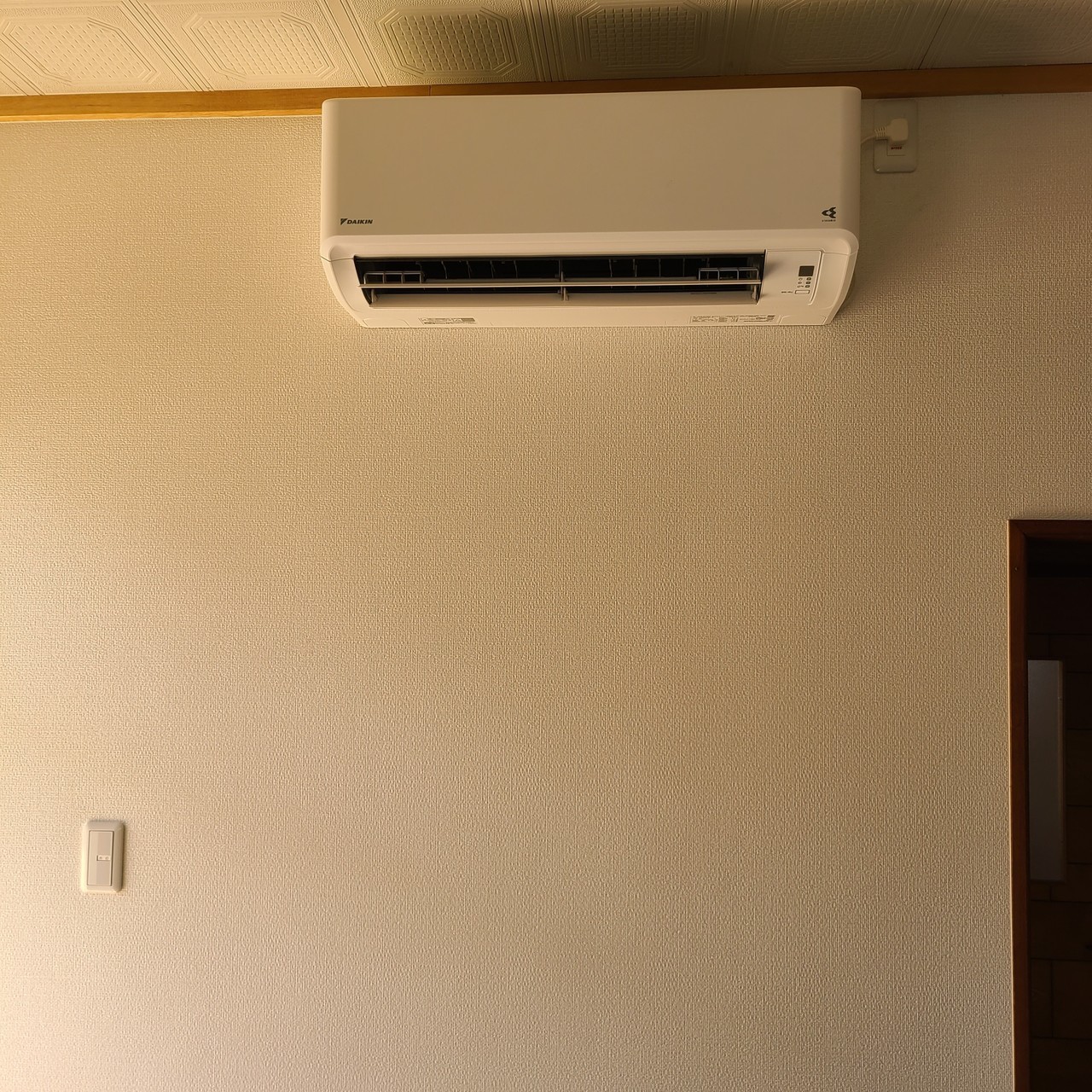

室内機

1Fのキッチンに取り付けるエアコン

室内機

  • 今回は細かい作業の写真省略しました。
  • 室内機の完成写真。



室内カバー

1Fのキッチンに取り付けるエアコン

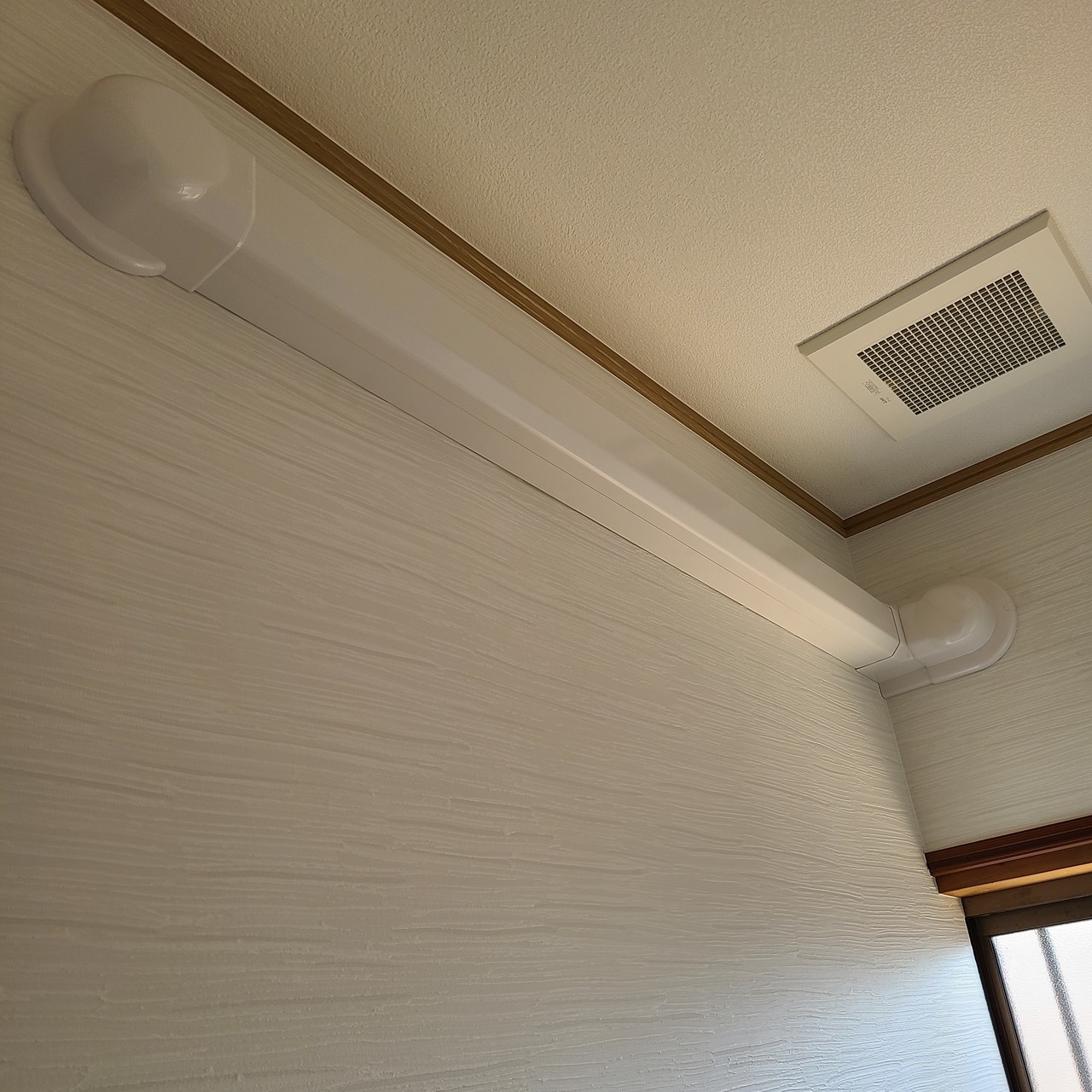

トイレの室内カバー

  • トイレ側には綺麗に室内カバー取り付けました。
  • 写真撮った角度から見えずらいけど、室内機から結露した水がちゃんと流れように少しの勾配つけています。
  • 勿論ドレンの断熱処理もしました。

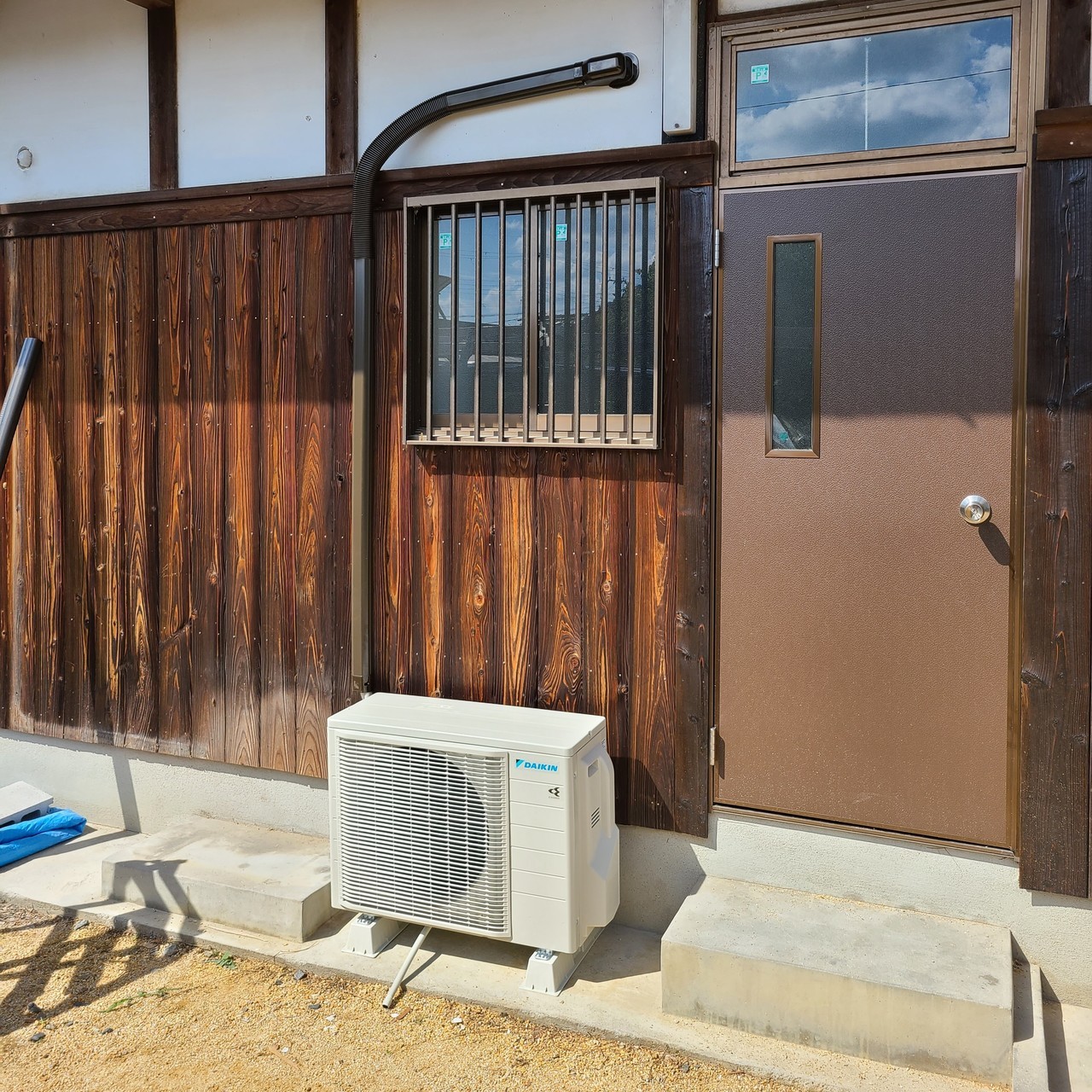

室外機

1Fのキッチンに取り付けるエアコン

室外機

  • 屋外化粧カバーブラウン取り付け
  • 室外機の完成写真
  • 今日の工事困難だった為写真撮る暇有りませんでした。
