御新築1F・押入れ貫通・室内化粧カバーエアコン取り付けの紹介

取り付ける今回のエアコン

取り付ける洋室のエアコン

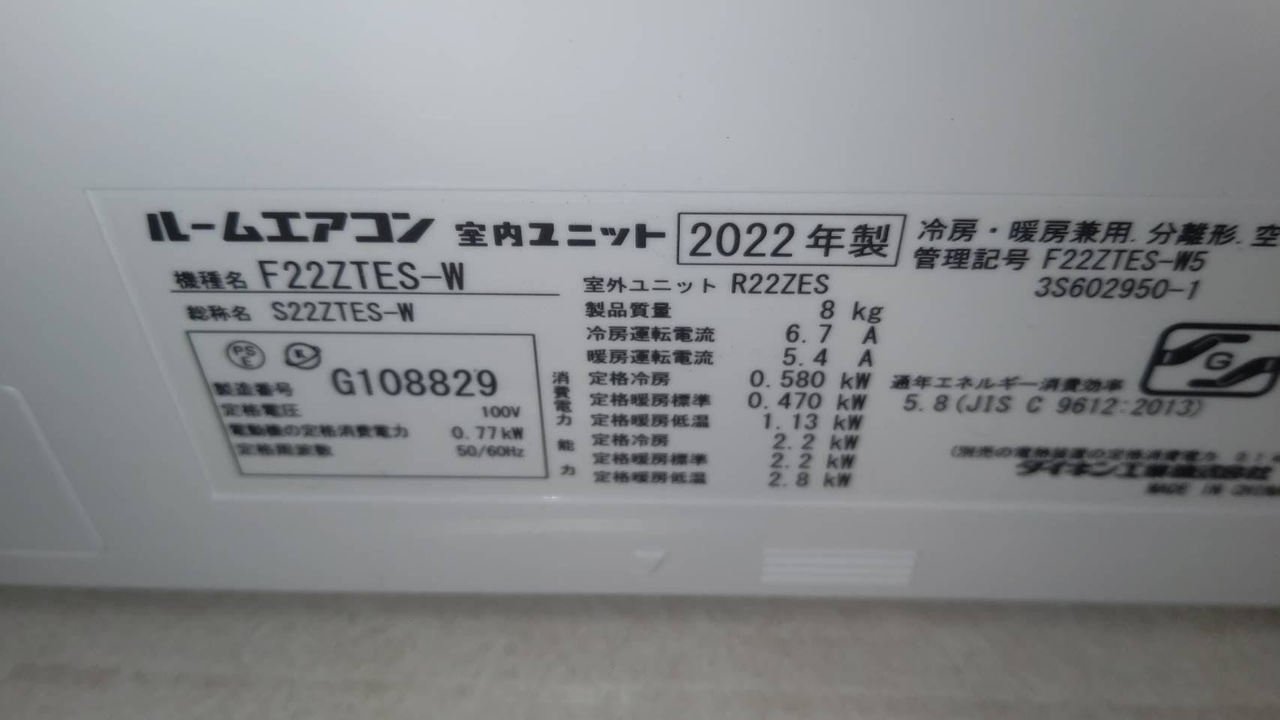

ダイキンEシリーズ(F22ZTES-W)

  • 今回取り付ける機種
  • ダイキンEシリーズF22ZTES-Wです。スタンダードモデルだけど優秀なシリーズ
  • 室内機の中で結露した水で内部洗浄、そして使ってない時は自動で暖房と送風利用で内部乾燥
  • それでカビの繫殖を防ぐ
  • 素晴らしい。
室内カバー工事

取り付ける洋室のエアコン

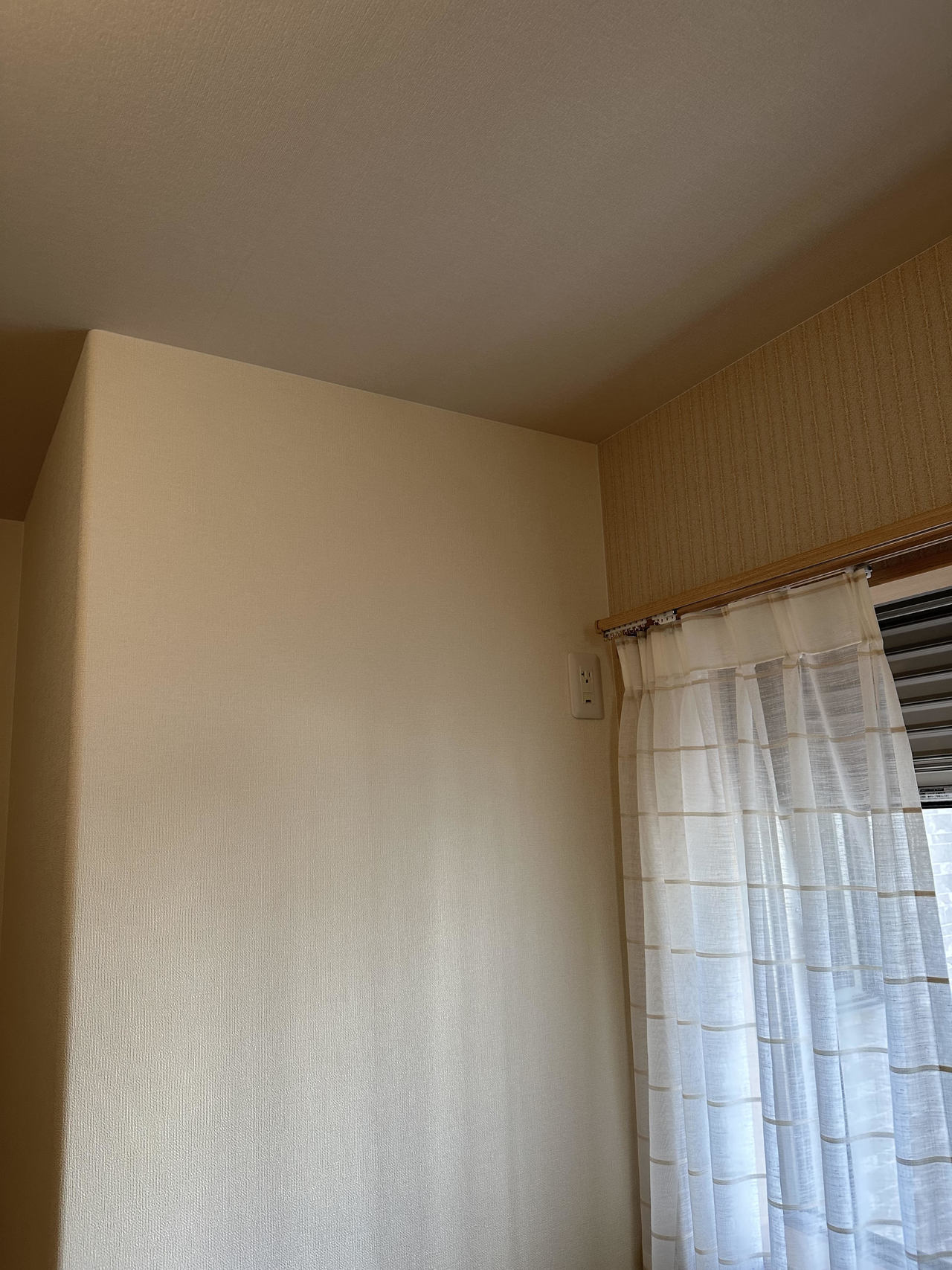

エアコン取り付け面の写真

  • 京都市山科区でOさまからエアコン3台の取り付けの内1台がエアコンの穴が押入れ貫通で見栄えを考慮して室内カバー有りのエアコン取り付けの紹介です
  • 構造図面確認の上でこの取り付けに方法に。
室内カバー取り付け前

取り付ける洋室のエアコン

室内カバー取り付け前

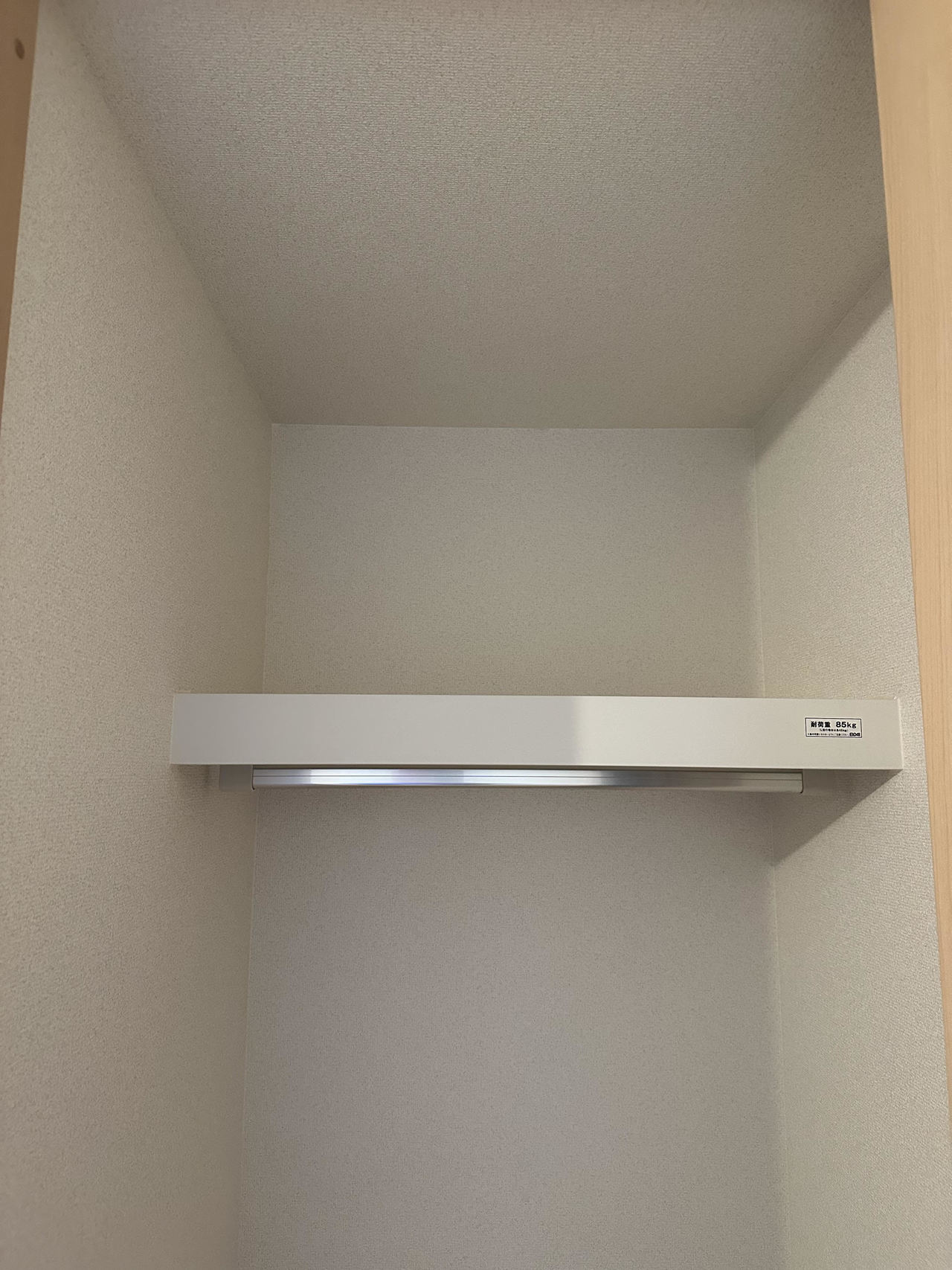

  • 室内機取り付け面の裏の写真です、隣の洋室の部屋の押入れです。
  • この押入れの中に室内カバー取り付けます。
  • 穴開け2箇所必要。
室外機取り付ける場所

取り付ける洋室のエアコン

屋外化粧カバー取り付ける外壁面

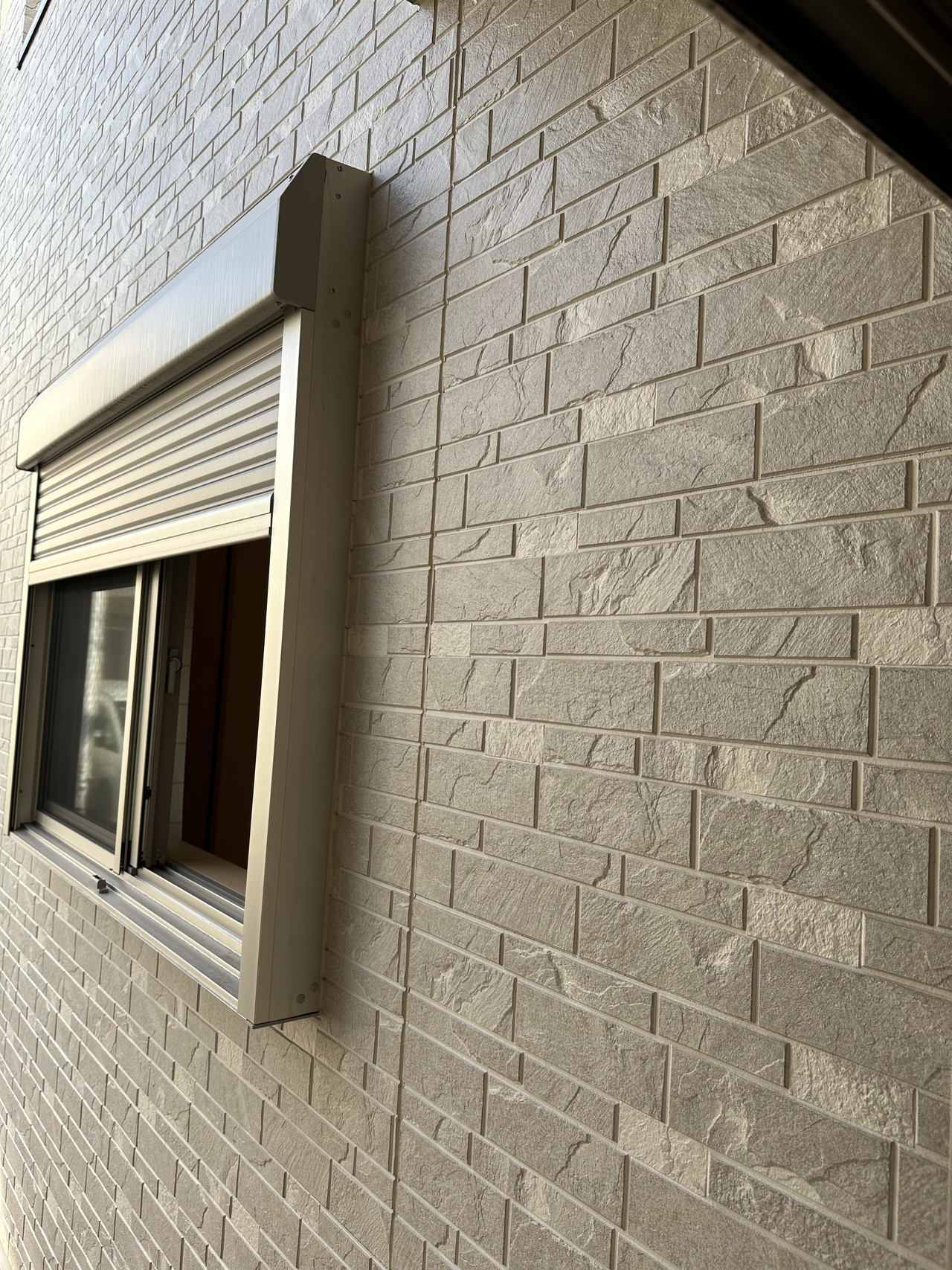

  • 屋外化粧カバー取り付ける前の写真
作業中

取り付ける洋室のエアコン

室内機の背板取り付けと穴開け

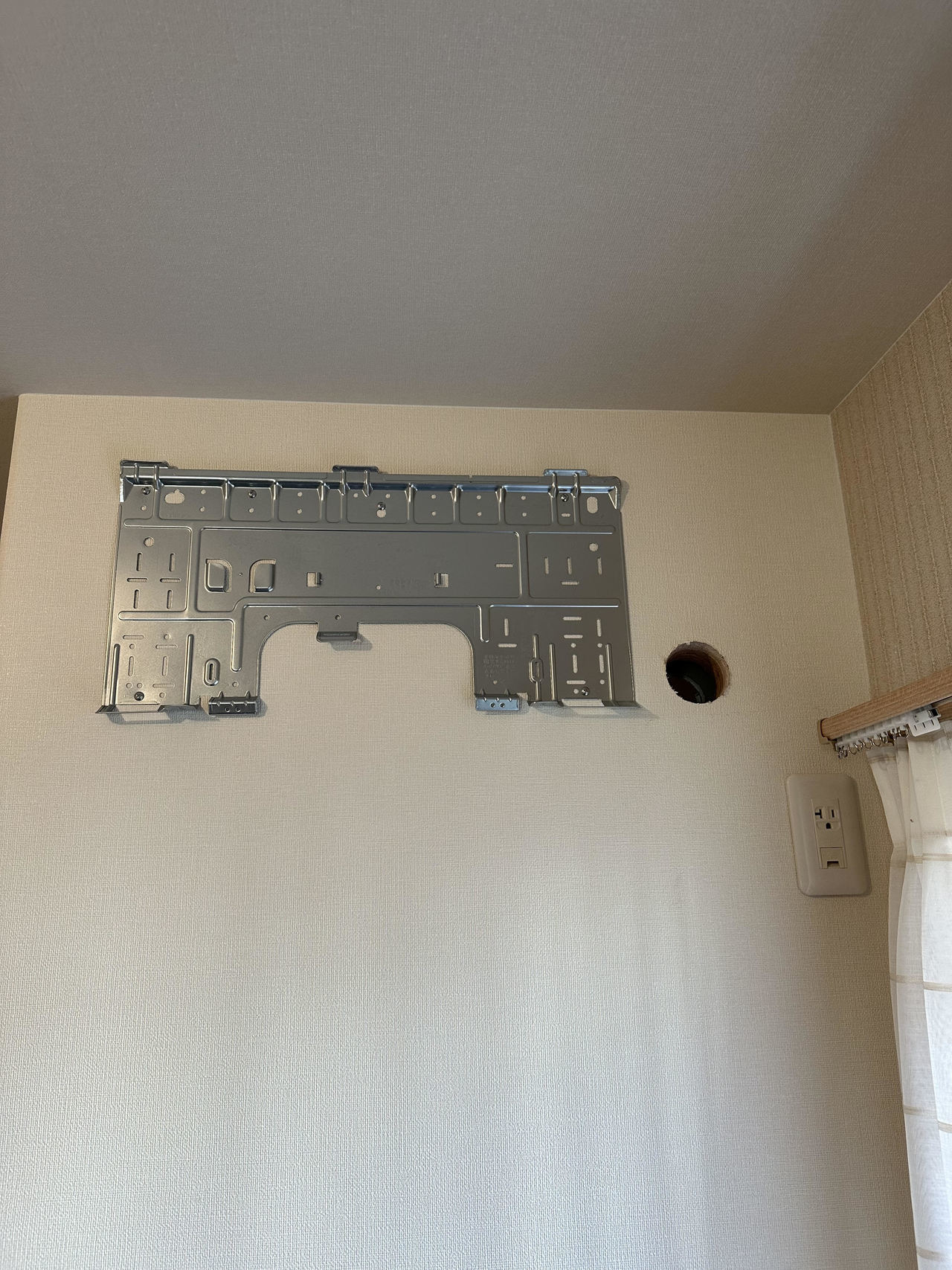

  • エアコンの室内機の背板取り付けて、その後確認しながら穴開けられる位置探ってます。
  • 穴開けた後の写真です。



室内機の裏工事

取り付ける洋室のエアコン

室内機の裏の工事

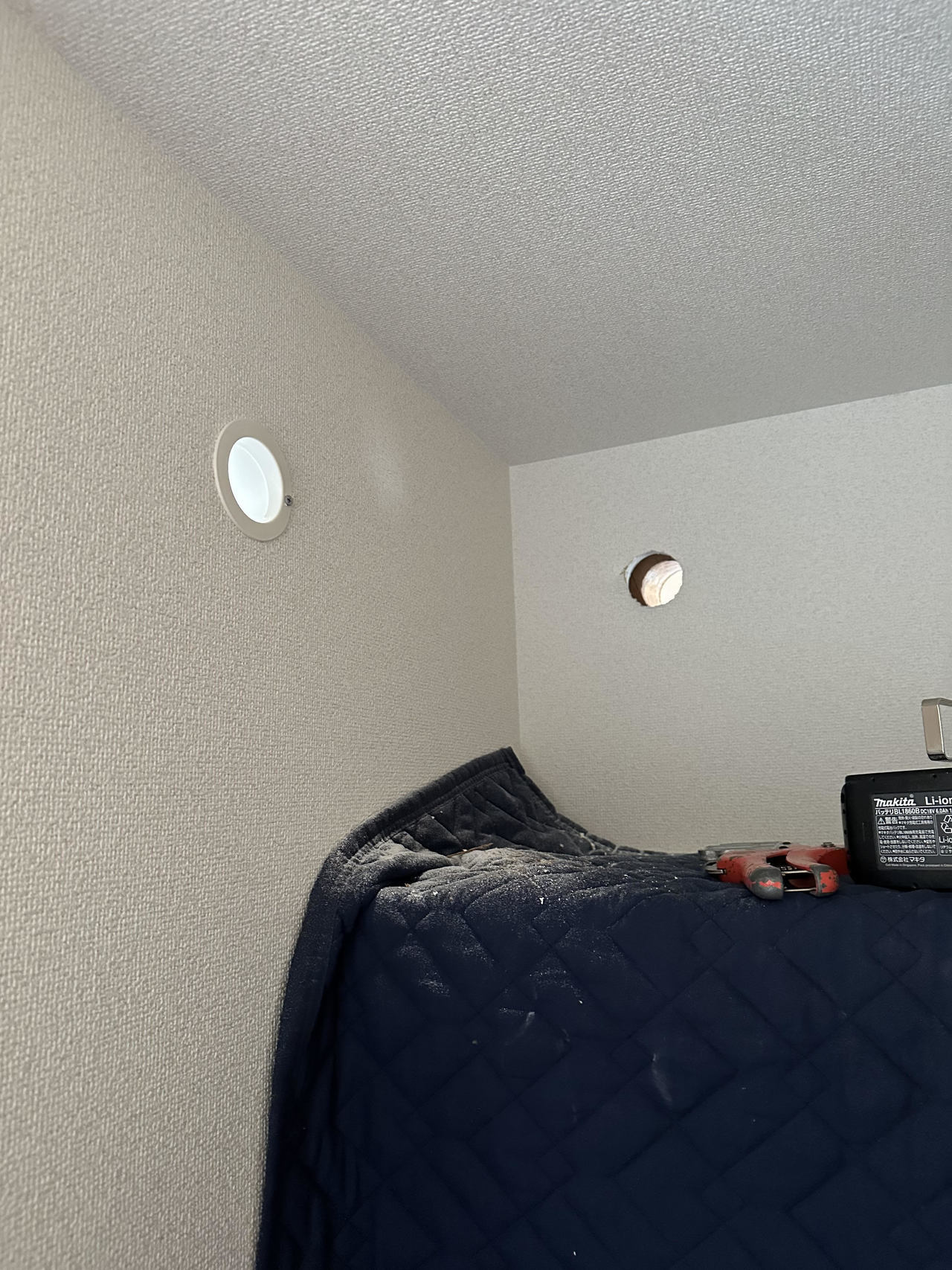

  • 外壁側の壁の穴開けした後の写真です。
  • 穴開けした後持ってきた60パイの貫通スリーブ2箇所に通して完成。



室内機

取り付ける洋室のエアコン

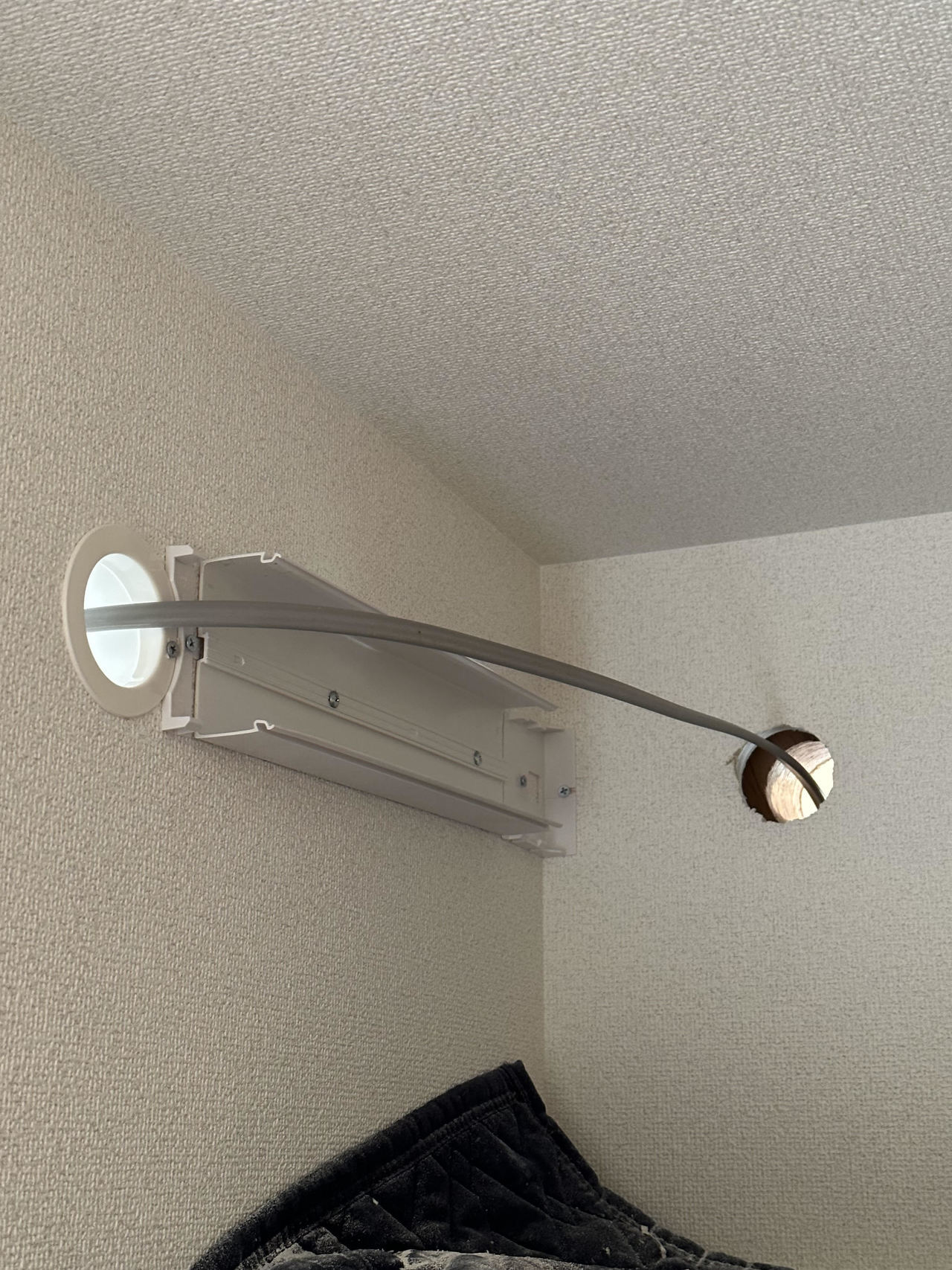

室内カバーの取付

  • 室内カバーはボードアンカーで固定
  • 外からエアコンの配線を中に挿入。
  • 使用している室内カバーのボードアンカーはデンサンの

    打込みアンカー 石膏ボード用 12.5mm厚まで 下穴不要  HO-430

  • 室内カバーは因幡のMD85シリーズ(MWS-85-L-W、MCI-85-W、MD851-W, MWM-85-W)





室内カバー

取り付ける洋室のエアコン

配管接続工事

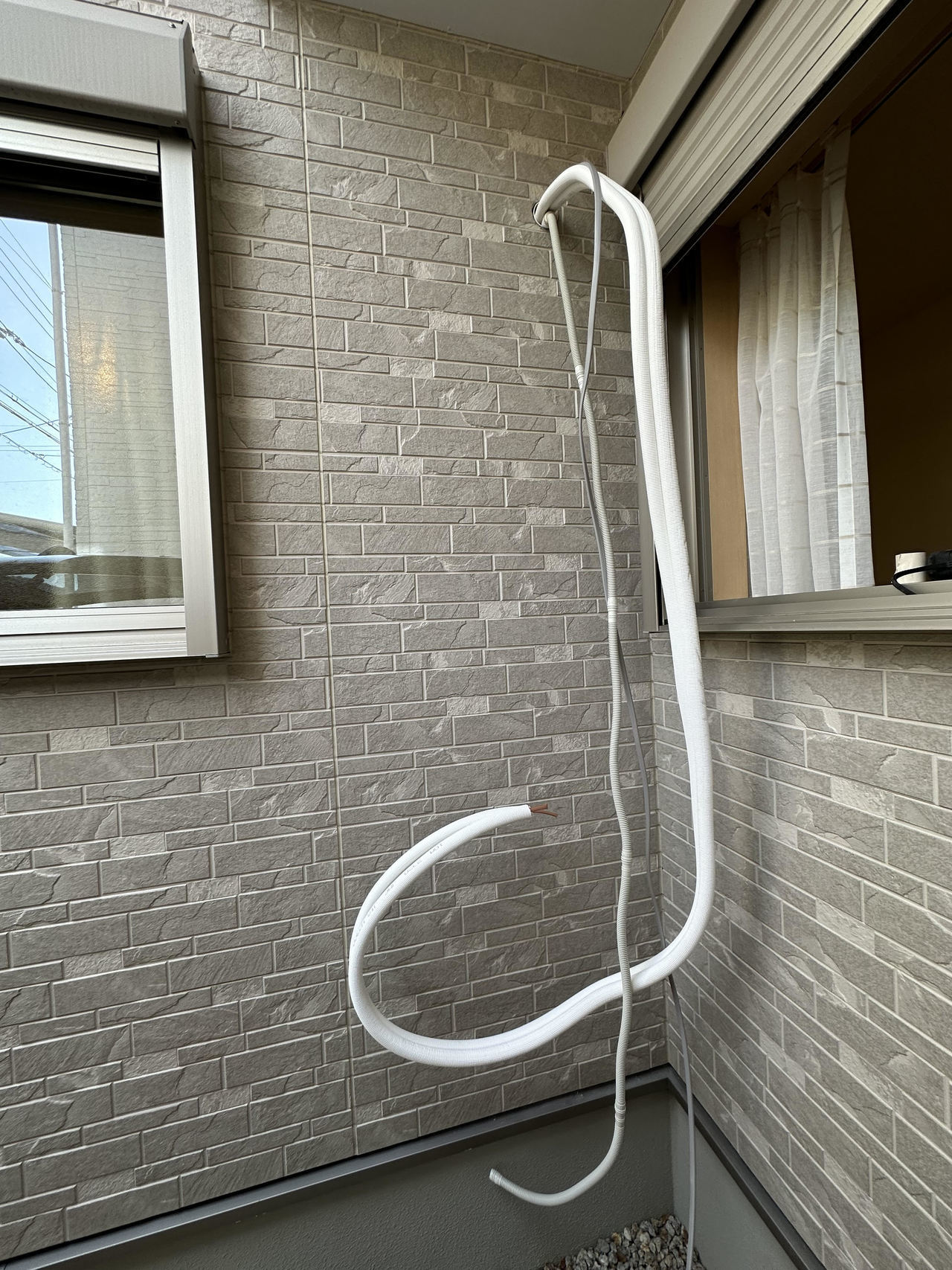

  • 配管外から入れた様子の写真
  • ドレンに断熱材入れてから中に接続
室外機

取り付ける洋室のエアコン

洋室の室内機

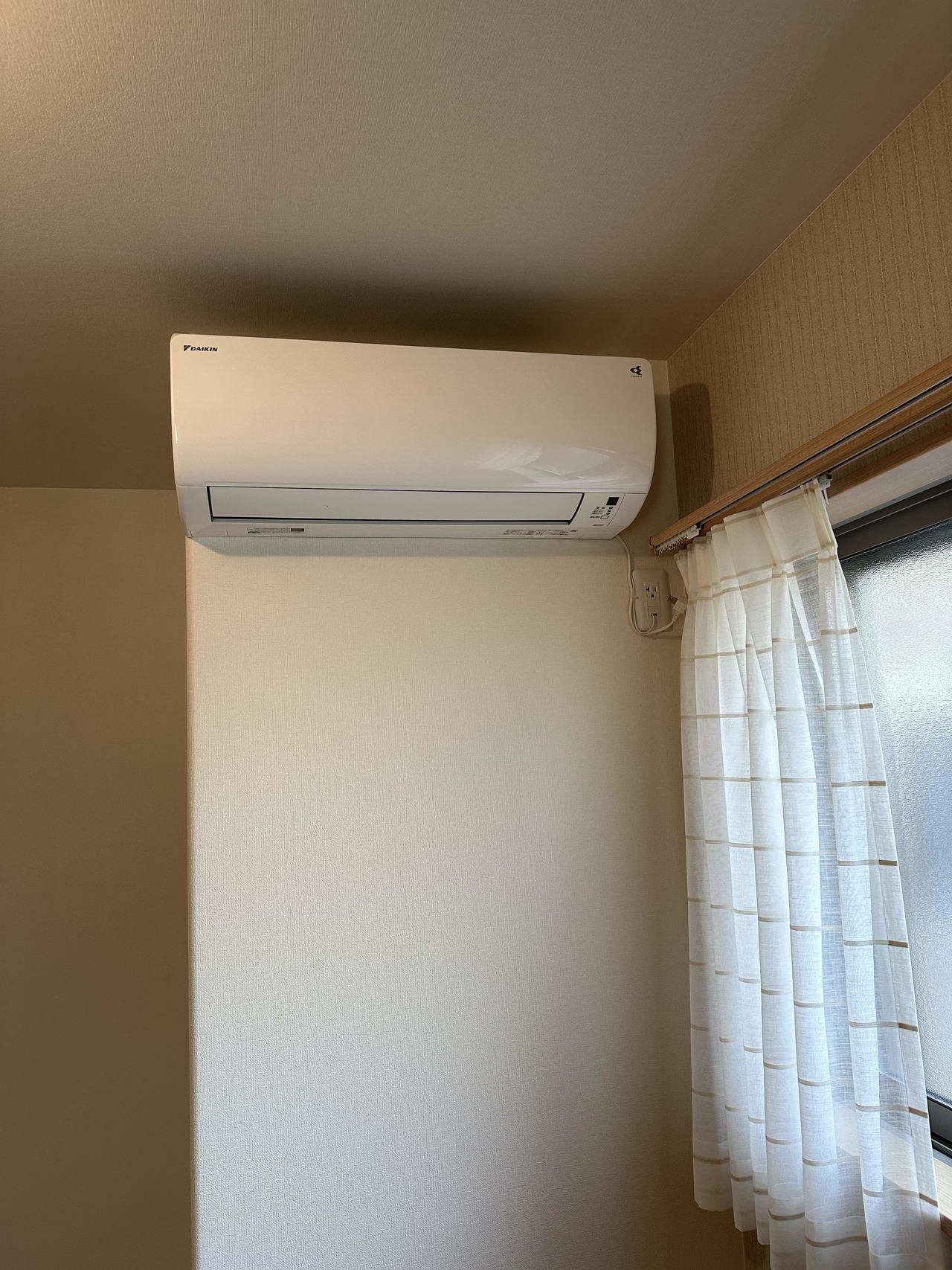

  • 室内機の完成写真
室外機

取り付ける洋室のエアコン

室内カバー

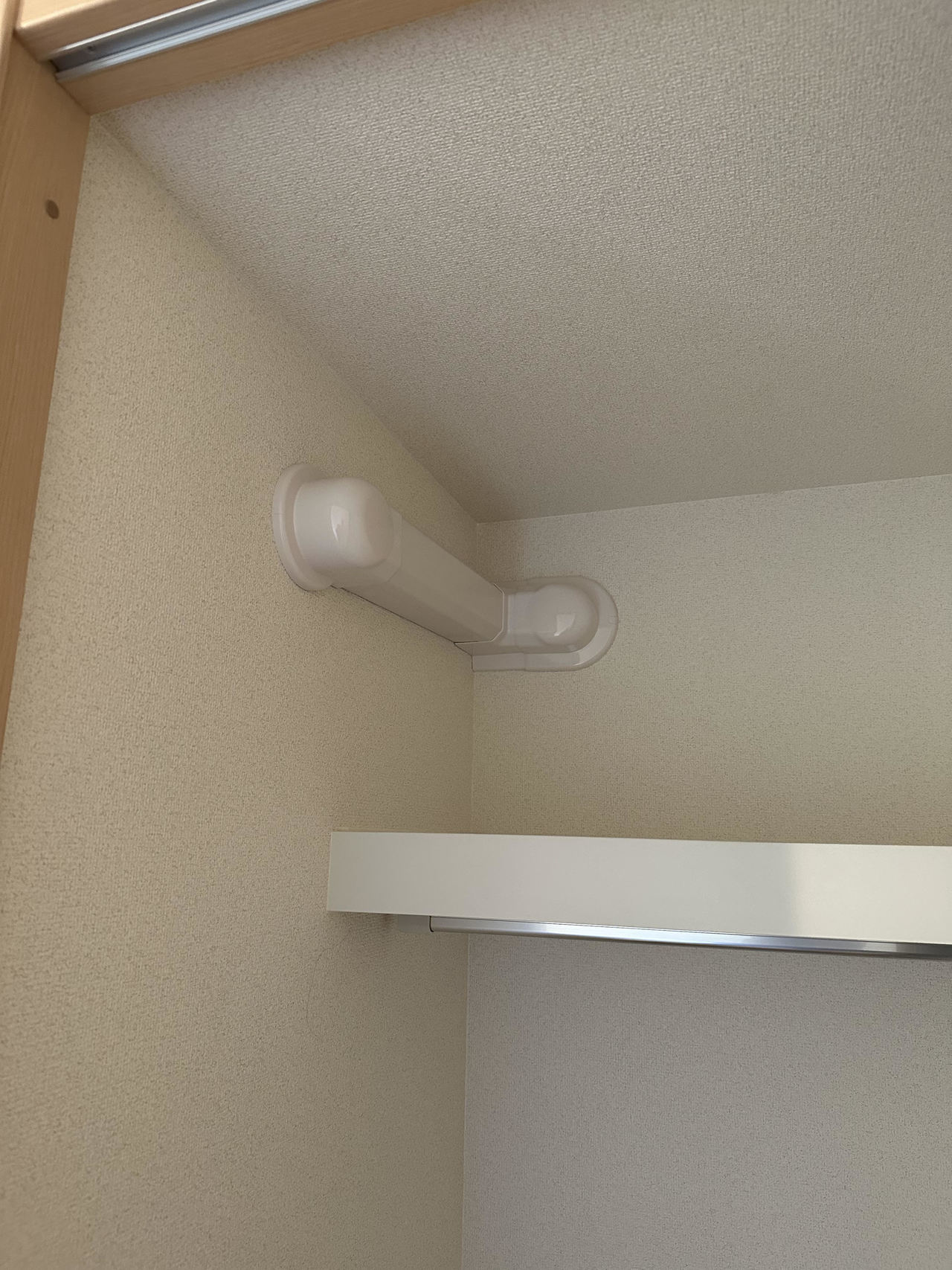

  • 室内カバーの完成写真
  • テープ巻きの有り無しでの違い、個人的に押入れの中だからって、中も綺麗にしたら気持ち良いんだよねぇ。
室外機

取り付ける洋室のエアコン

室外機

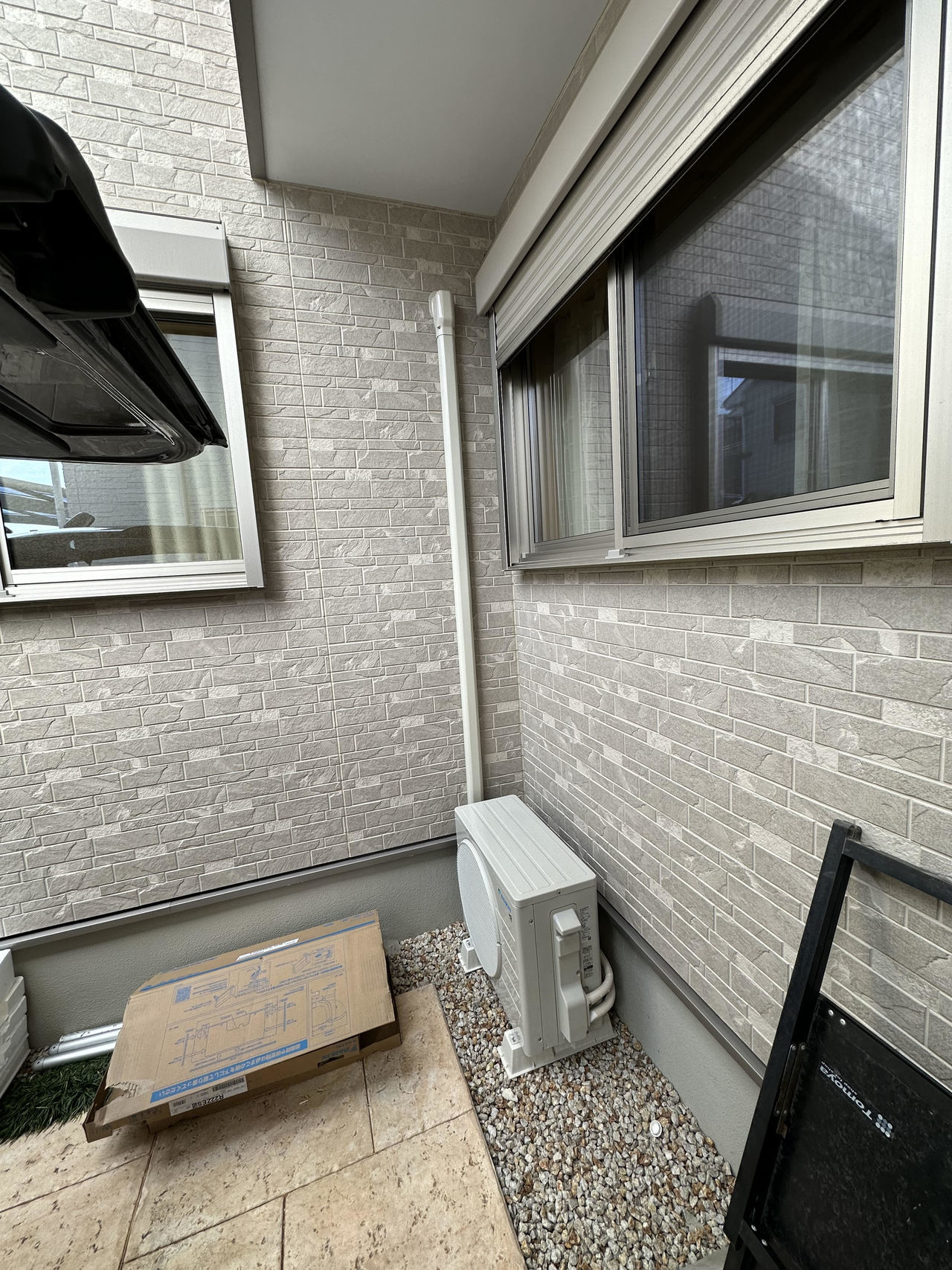

  • 屋外化粧カバーアイボリー取り付け
  • 室外機の完成写真
  • 今日の工事大分大変だった為写真撮る暇なかった
  • 屋外化粧カバーの取付は因幡のLD70シリーズ(LDW-70-I, LD-70-I, LDJ-70-I)
