アンテナ取り付けの完成
- 今日のブログは大津市（大萱）Y様の高栄ホームの御新築のアンテナの取り付けの紹介です。
- 元々の打ち合わせ、設計上テレビは光回線の予定でした。
- 御新築のほぼ完成の時にY様はやっぱり光テレビ辞めて、アンテナにしたいと思ってイワタデンキにお問い合わせの相談。ありがとうございました。
- それで後日現地調査へ伺いました。
アンテナの現地調査
真正面
- 後日現地調査伺って、外の光の引き込みをさがして。
- 真正面左壁上に有りました。
予定しているアンテナ取り付け場所
- そして周囲を調査して地デジ、BSアンテナの方向を考えてました。
- せっかくの御新築に、見栄えを考慮すると真正面にはアンテナを取り付けたくない気持ち。
- 左壁に取り付けようっと思っていましたが、軒下の幅かなり有りまして（520ｃｍ）断念しました。
裏・変更になったアンテナ取り付け場所
- そして家の真裏を確認して、BSアンテナの方向の事も有りまして、
- Y様通じて、高栄ホームの電気屋に追加で新たなアンテナの引き込みをお願いしました。
- そして、写真で分かる通りに赤線の場所にアンテナ一式取り付けました。
マスプロのアンテナ一式
マスプロのユニコーンアンテナ文
- 最近御新築のお客様にはマスプロのユニコーンアンテナが超人気です。
- 通常の八木式アンテナより、未來感が有って、すっきり、そして美しい。
- そして他のメリット追加するなら、大型鳥乗っかる事が無く、アンテナの骨組み折れる事が無い。
マスプロのBSアンテナ
- そしてBSアンテナ本体の写真。
マスプロのUHF・BS混合ブースター
- 今回使用するUHF・BS混合ブースター
アンテナ取り付け工事工事
ユニコーンアンテナの線繋ぎ
- 32パイの180ｃｍのマストをユニコーンアンテナに取り付けている準備。
- 下組み立てて、サイドベース取り付け後持って上げる段取り。
伸縮性のサイドベース
- 今後の事を思って、サイドベースを軒下から80ｃｍ下に取り付けました。
- 柱に固定出来るように105ｍｍのビスを6本で固定。
- その後、周りを防水処理しています。
- 軒下の幅32ｃｍ有りまして、少しハイベースを伸ばしてから、下で組んだユニコーンアンテナをサイドベースに取り付け、レベルチェッカーで方向調整。
BSアンテナ・混合ブースターの取り付け
BSアンテナ・混合ブースターの取り付け工事
- ユニコーンアンテナ取り付けた後は、
- BSアンテナの取り付けて、またレベルチェッカーで方向調整してから
- 混合ブースター固定して各線をブースター本体に繋ぐだけ。

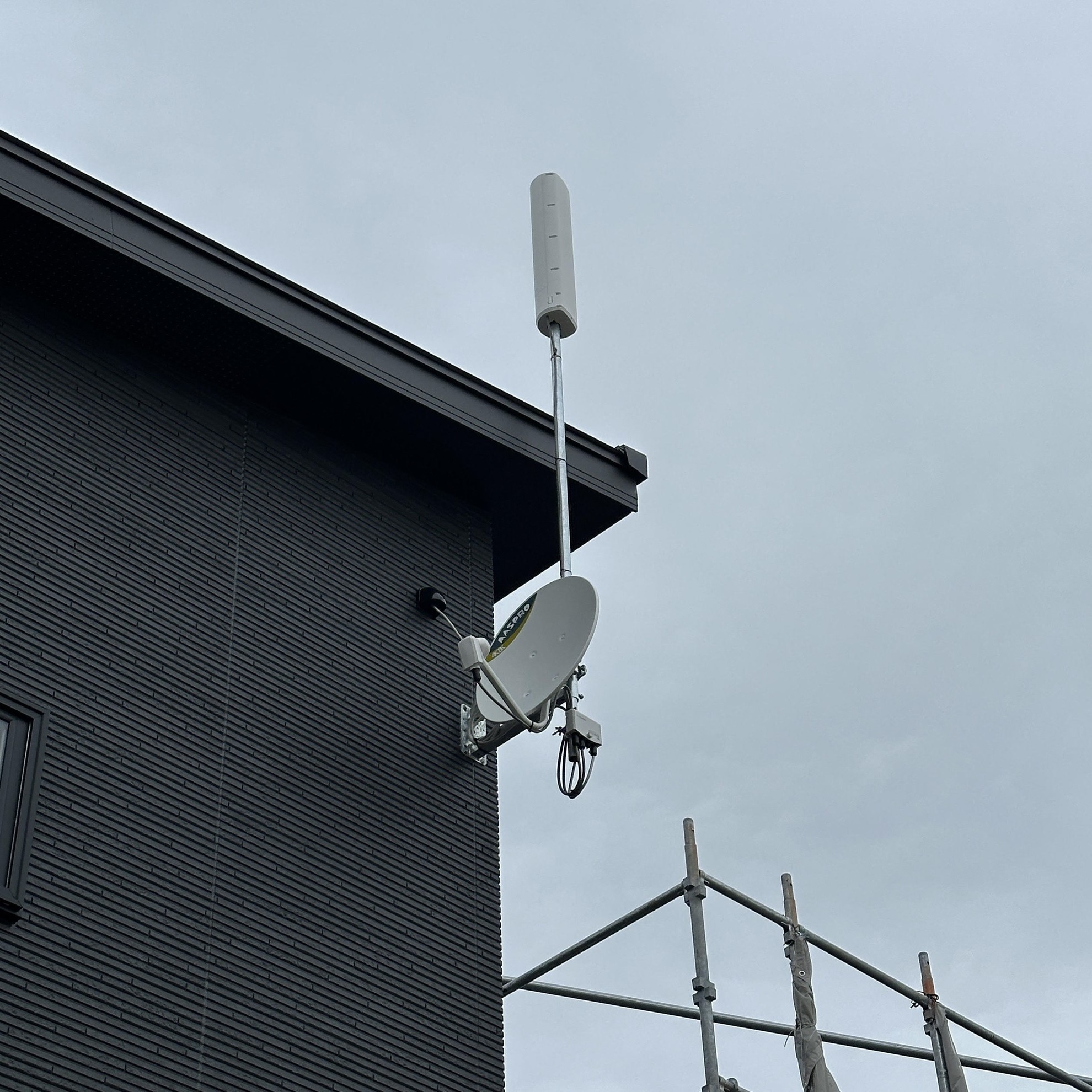

完成したマスプロのアンテナ一式工事
- 最後には家の中に入ってUHF・BS混合ブースターの電源部を線に繋いで、
- 各部屋のレベルチェッカーで測って工事終了（数値77～91ｄBでした）
- うちのレベルチェッカーでは45ｄB以上有りましたら正常です。
