【草津市】三井ホーム新築2階リビングのエアコン取り付け｜ロープアクセス高所作業
草津市の三井ホーム新築2階に設置したエアコン

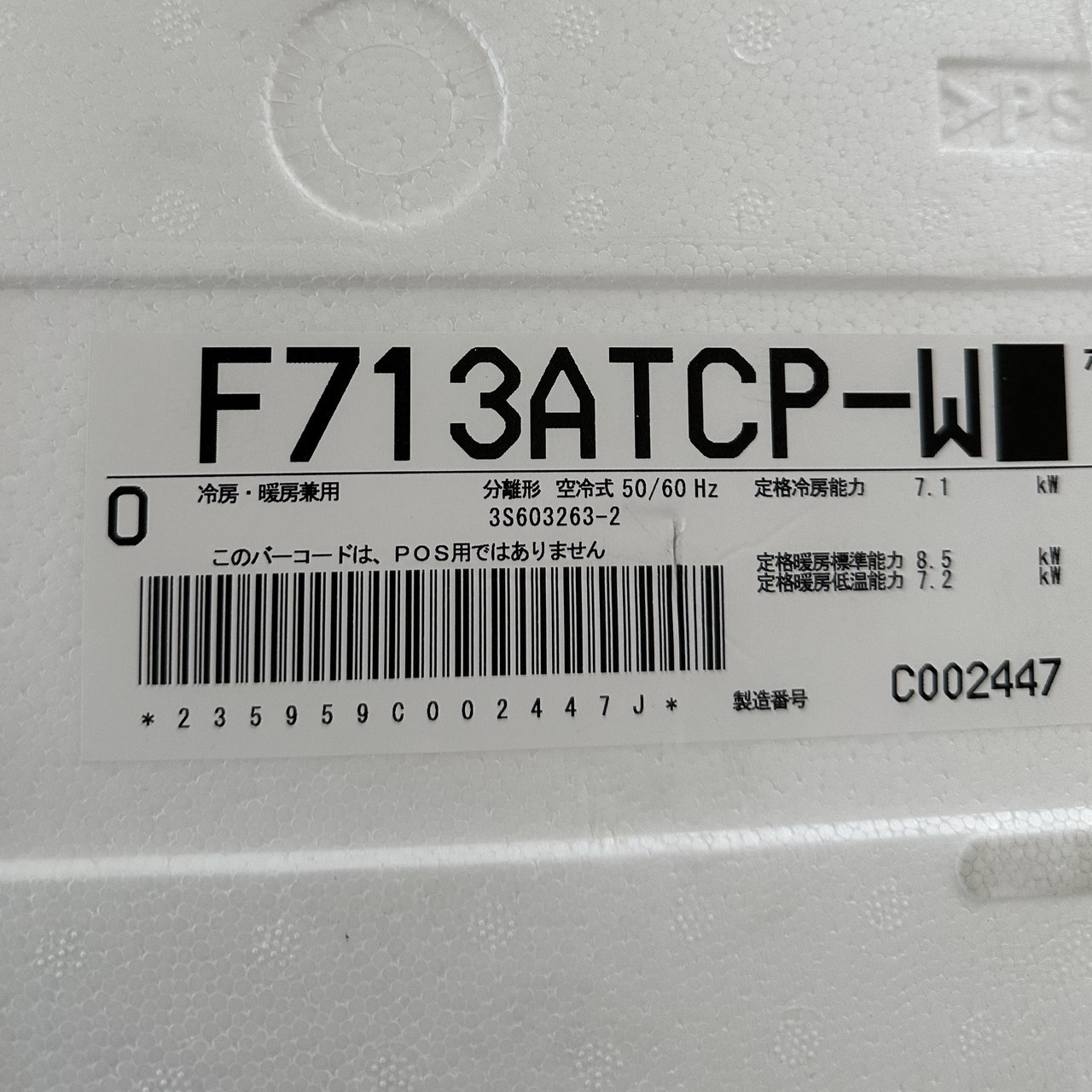

ダイキンCXシリーズ F713ATCP-W
- ★ 水内部クリーン(結露水洗浄)
結露水を利用して、熱交換器を洗浄。
結露水で熱交換器を洗浄。さらにストリーマ照射と乾燥運転を行い、熱交換器をキレイにします。
★ フィルター自動お掃除エアコンの運転終了後に自動的にフィルターをブラッシング。ホコリなどによる目づまりを抑えます。
お掃除らくらく、自動的にフィルターをブラッシング!
ダストボックスにたまったホコリを捨てるだけ。
★ ストリーマ内部クリーン
エアコン内部のカビやニオイの原因菌も抑制。
冷房・除湿運転の停止後、自動的にストリーマ照射と送風・暖房で乾燥を行います。(出荷時の設定は「入」。不要なときは「切」にしてください。)
草津市・三井ホーム新築2階の施工条件
化粧カバーの取り付け作業
- 草津市の三井ホーム新築住宅で、2階リビングへダイキンCXシリーズ F713ATCP-Wを新規取り付けしました。
- 屋外通路の幅が約55cmしかなく、梯子を安全な角度で設置できないため、ロープアクセス工法で高所作業を行いました。
- 将来の入れ替え時に再びロープアクセスが必要にならないよう、隠蔽配管工事で使用する部材を用いて、次回は本体交換を中心に対応できるよう施工しています。
ロープアクセスで屋外化粧カバーを先行施工
化粧カバーの取付け作業
- エアコン用の穴が有る為、有り難いです。
- 化粧カバーの取付から始める事に。

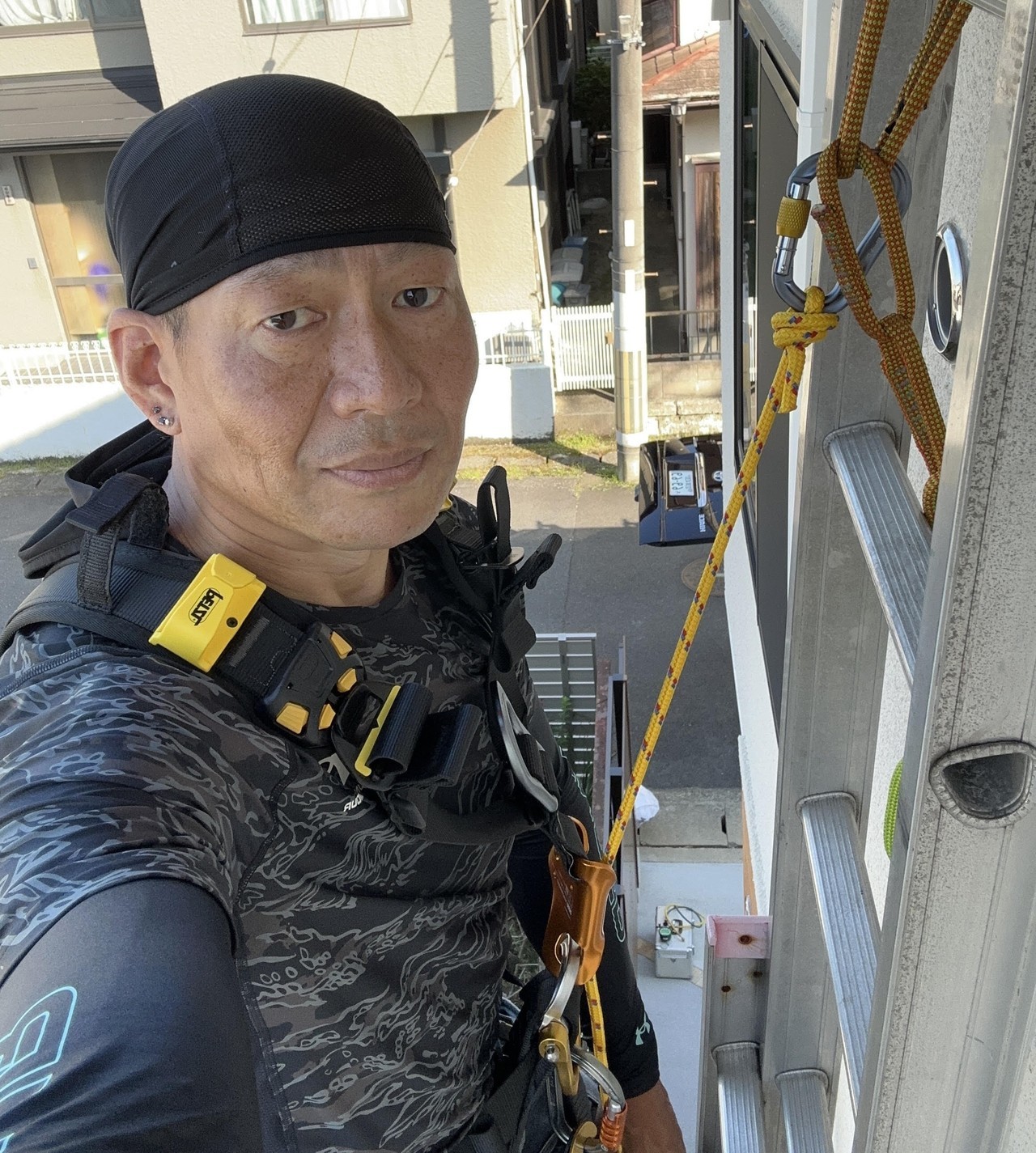

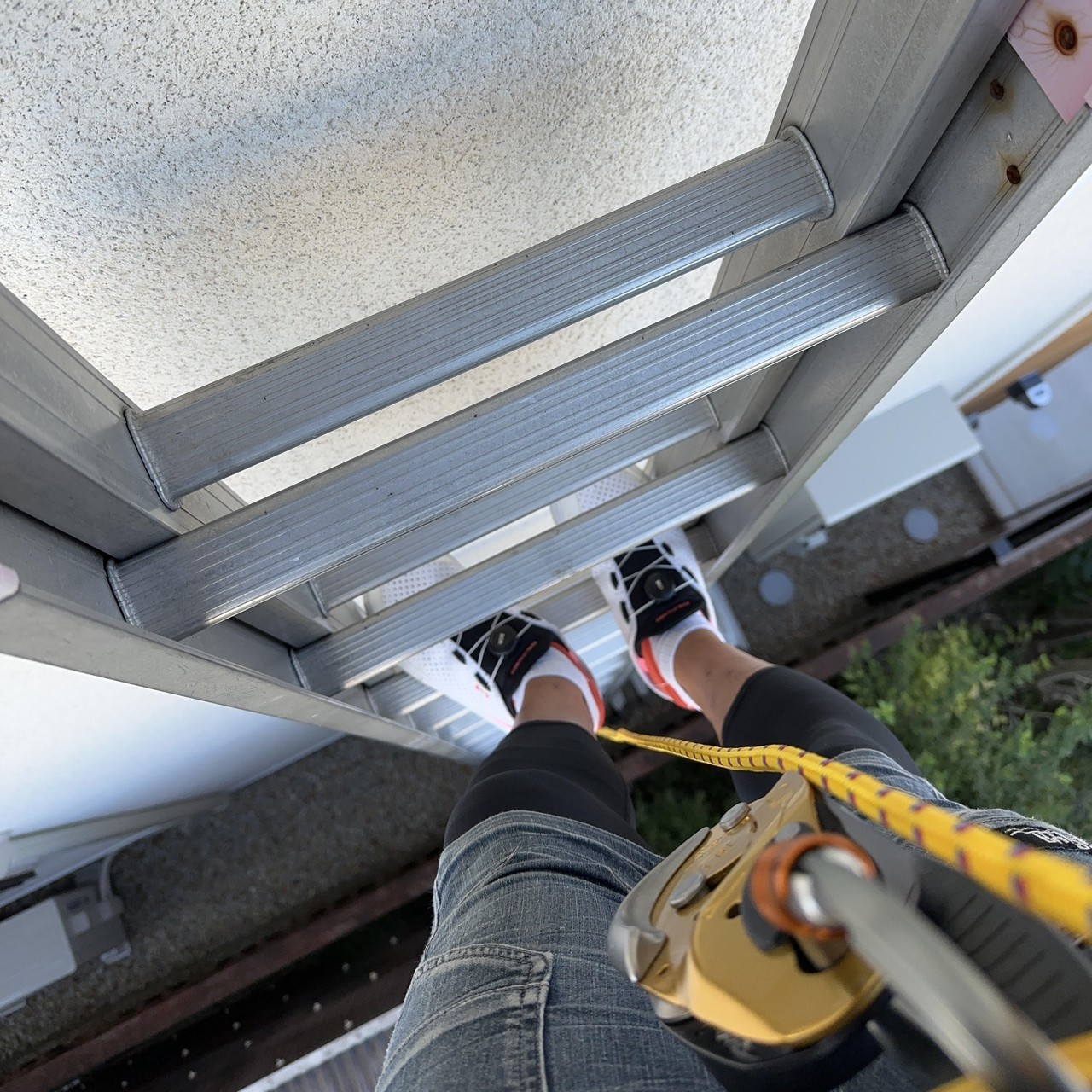

- 僕の梯子の上から見る視線。(笑)
- 大分垂直。(笑)

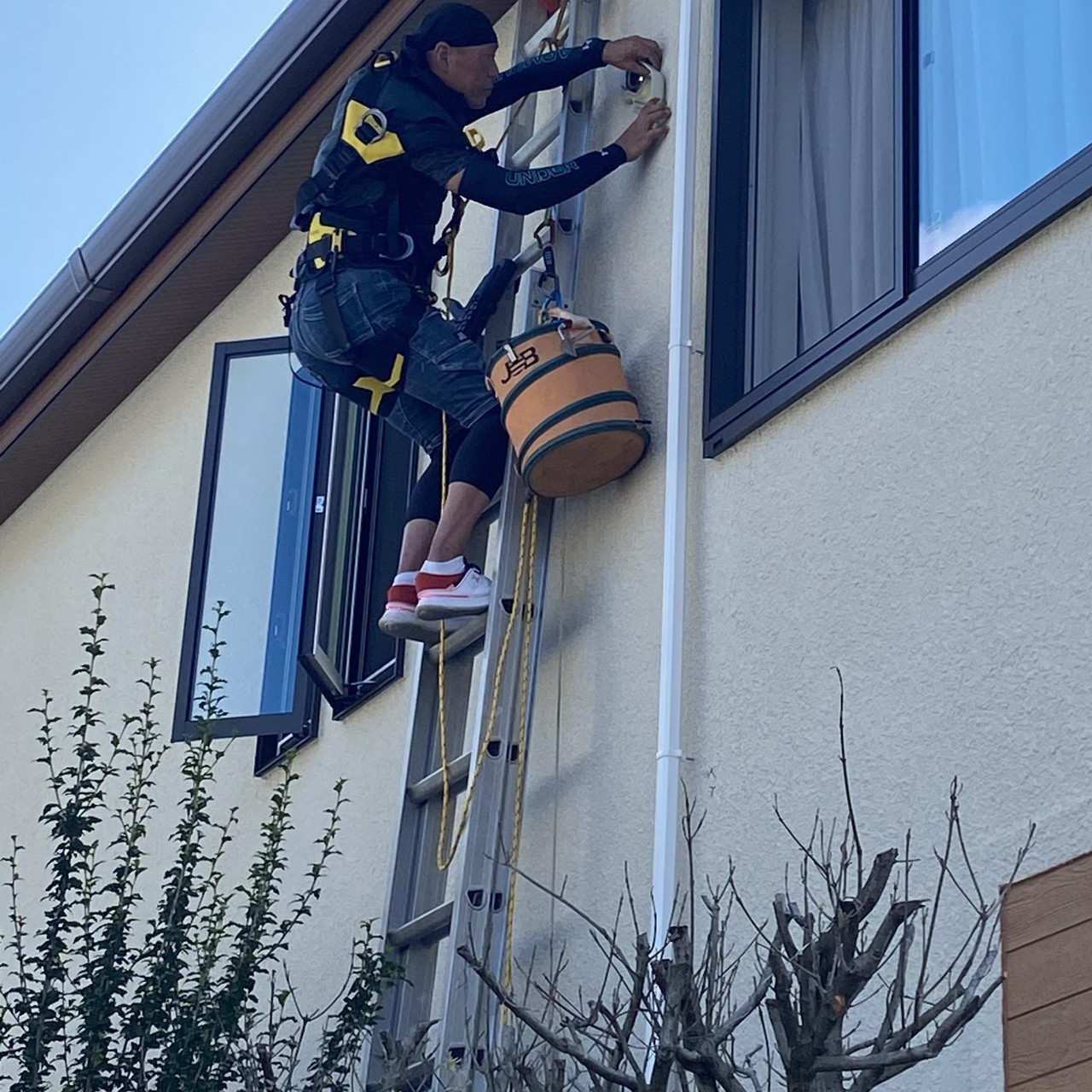

既設の配管穴と固定ネジを確認
化粧カバーの取付け作業

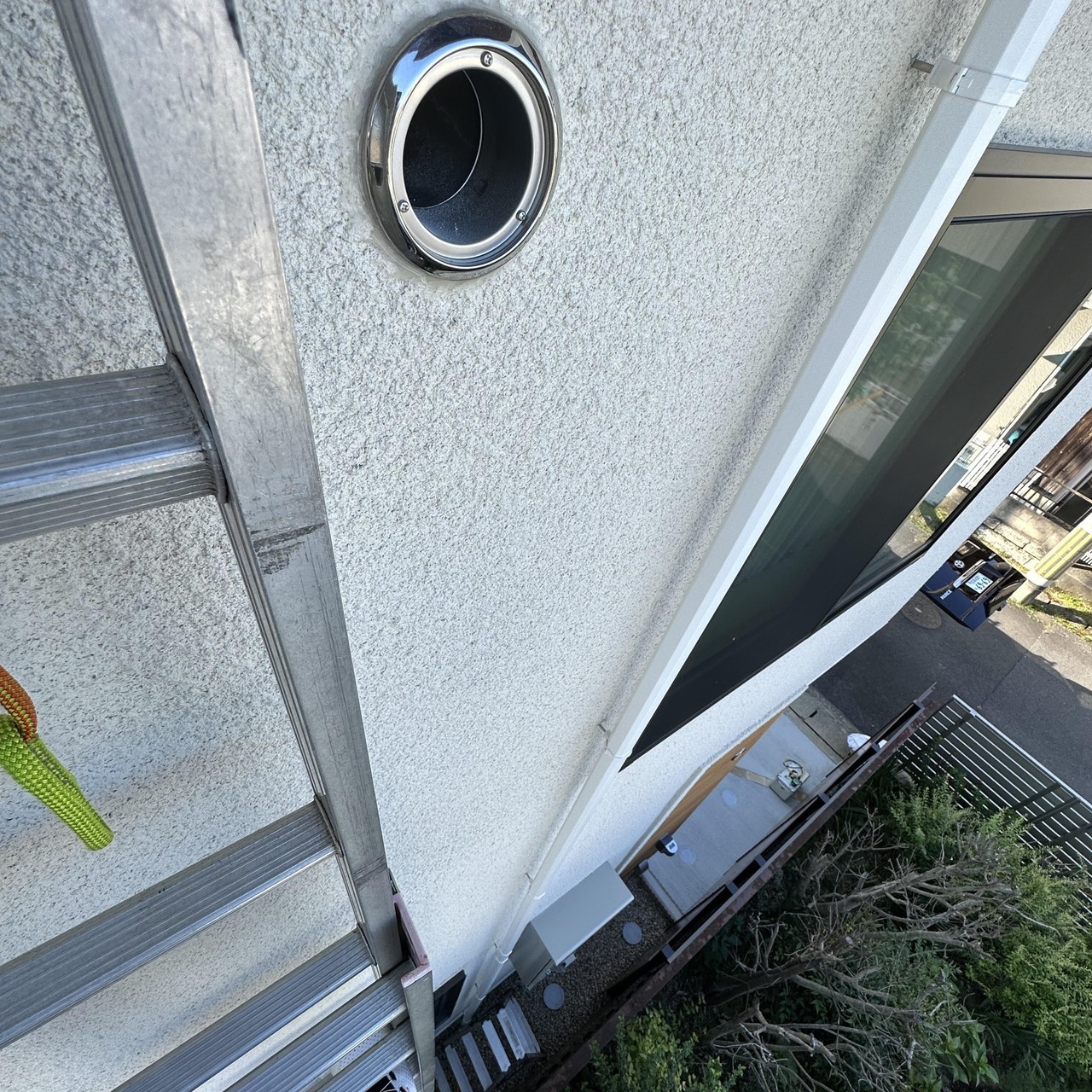

- 化粧カバーの取付るついでにエアコン用の穴の蓋外しました。三つの小さいネジで止めて合って、蓋外した後にネジを元のところに戻しました。無くす恐れが無い為。

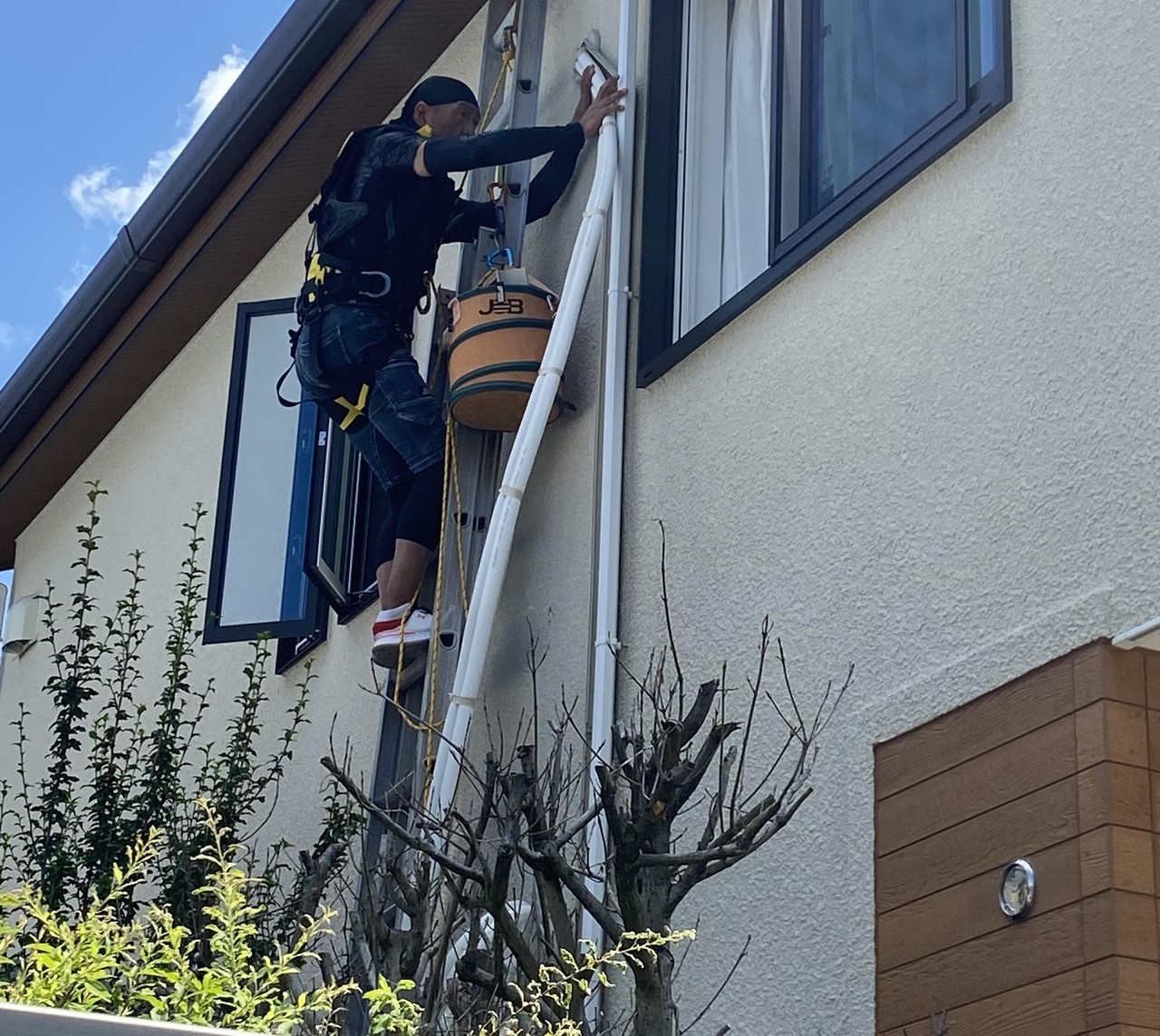

屋外化粧カバーの曲がり部材を取り付け
化粧カバーの取付け作業

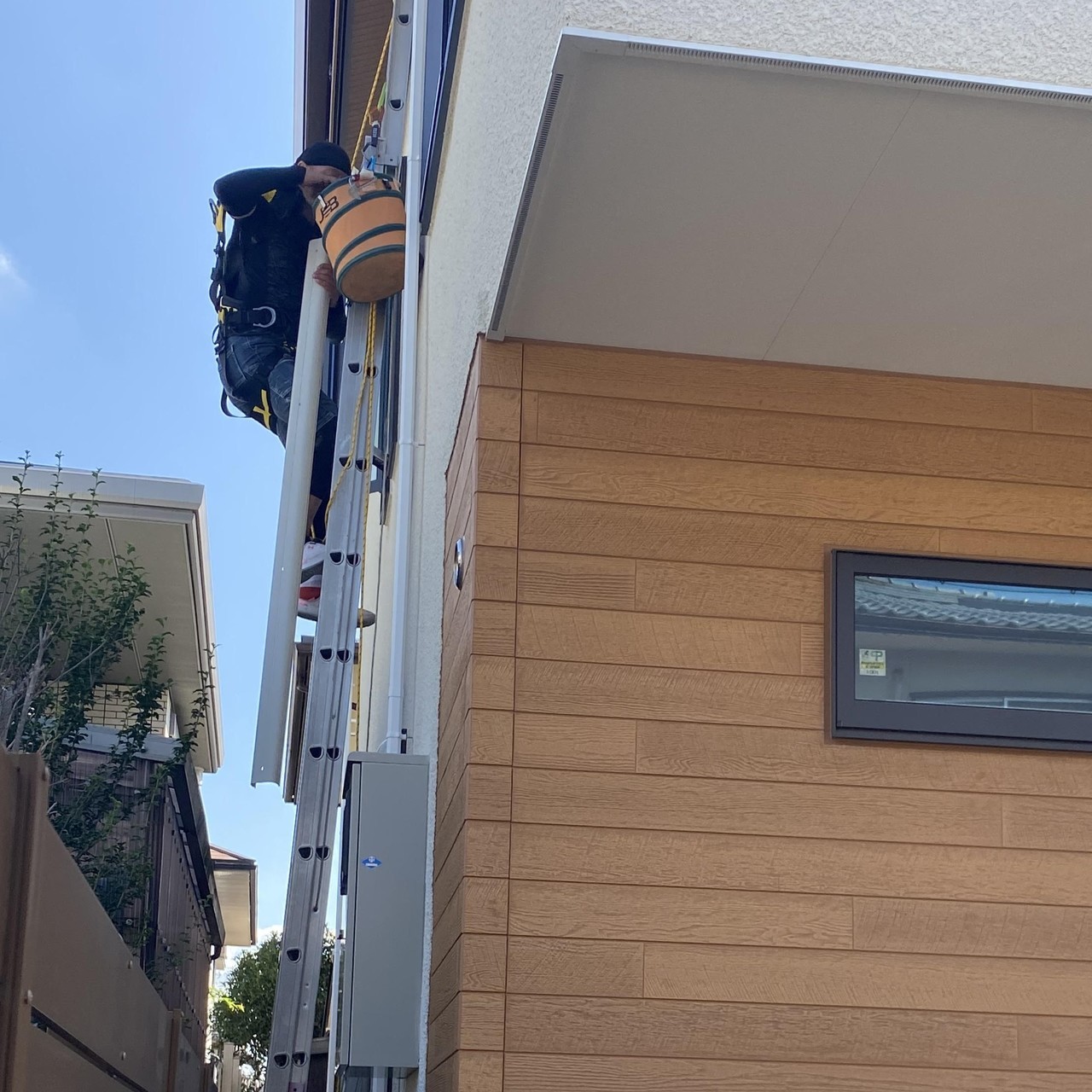

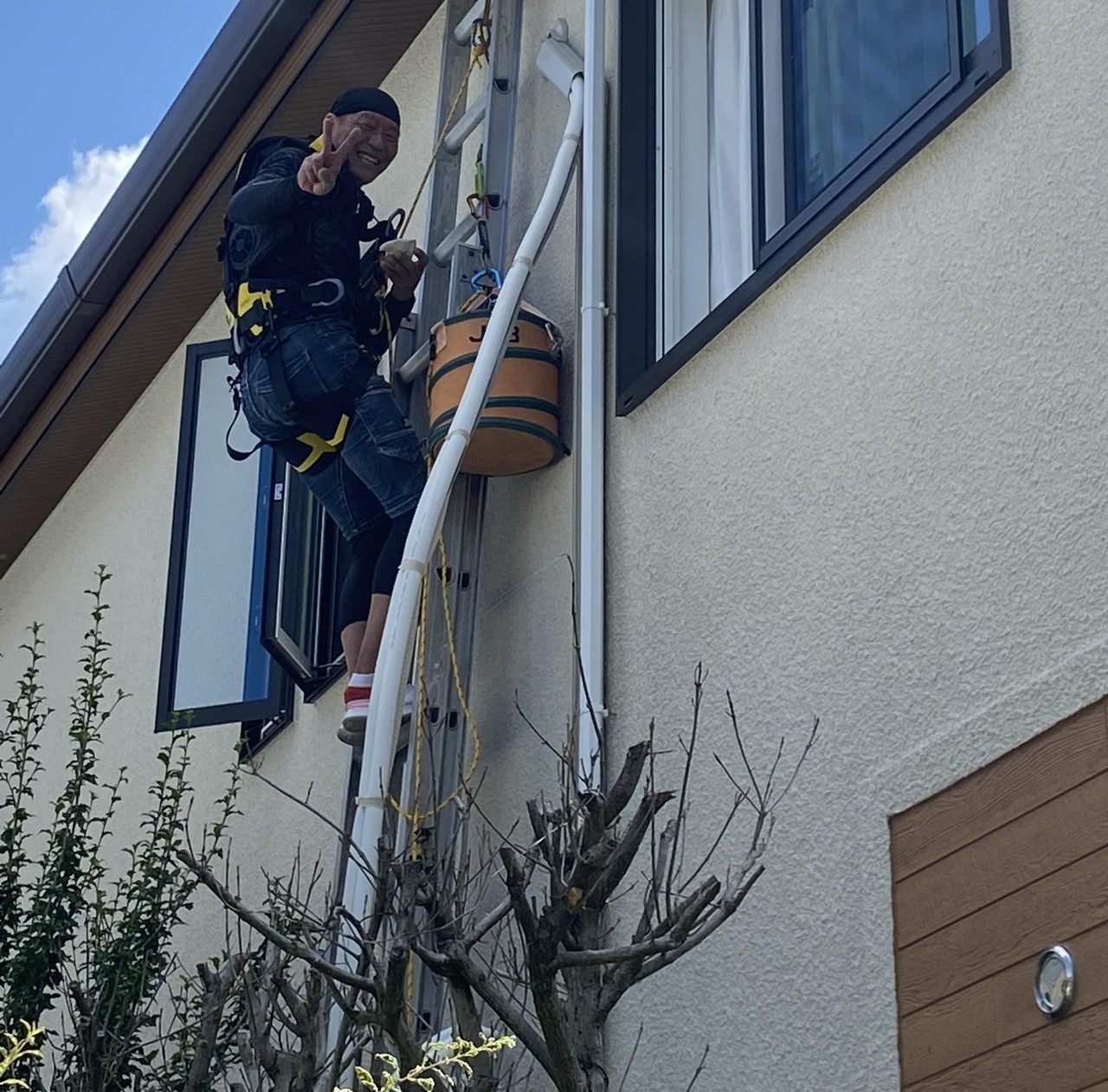

- 三井ホームの優しい設計士K様から写真撮って頂いたから、せっかくだから写真アップします。有難い。
- この写真はちょうどヘッドと曲がり４５度のパーツ取り付けてる最中です。
屋外化粧カバーのストレート部分を固定
化粧カバーの取付け作業
- この写真はストレートの部分固定している作業。
2分4分配管と断熱ドレンホースを準備

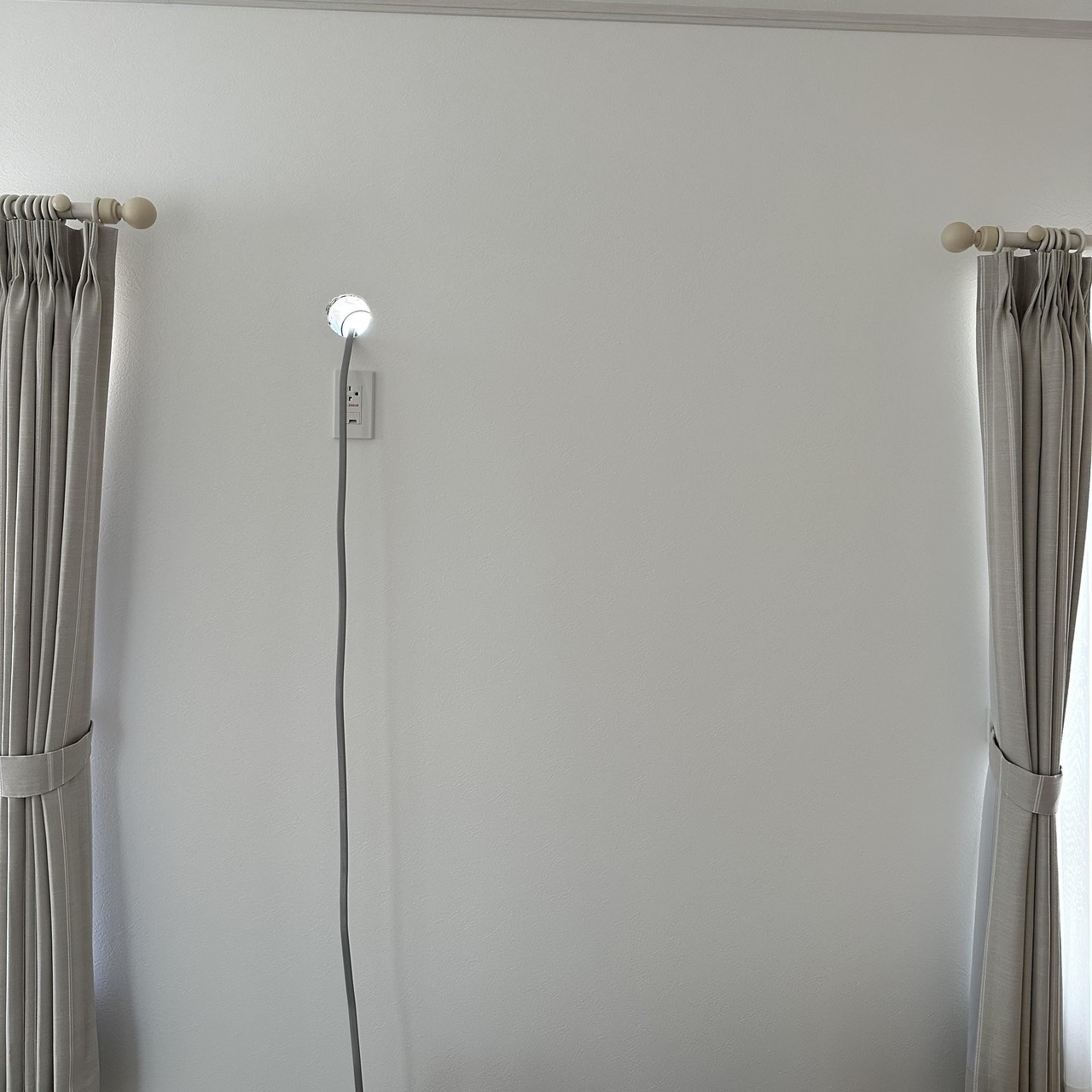

室内機の取り付ける壁
- 化粧カバーの取付け終えた後に外から電線を入れました
- その後2分4分の配管を7.5ｍ切って、そして用意した断熱ドレンホース6ｍ持って２Ｆリビングへ
室内機の取り付け位置を確認
室内機取り付け
- 室内機の背板の場所計算中の写真です。
HILTIアンカーで背板を6か所固定
室内機取り付け

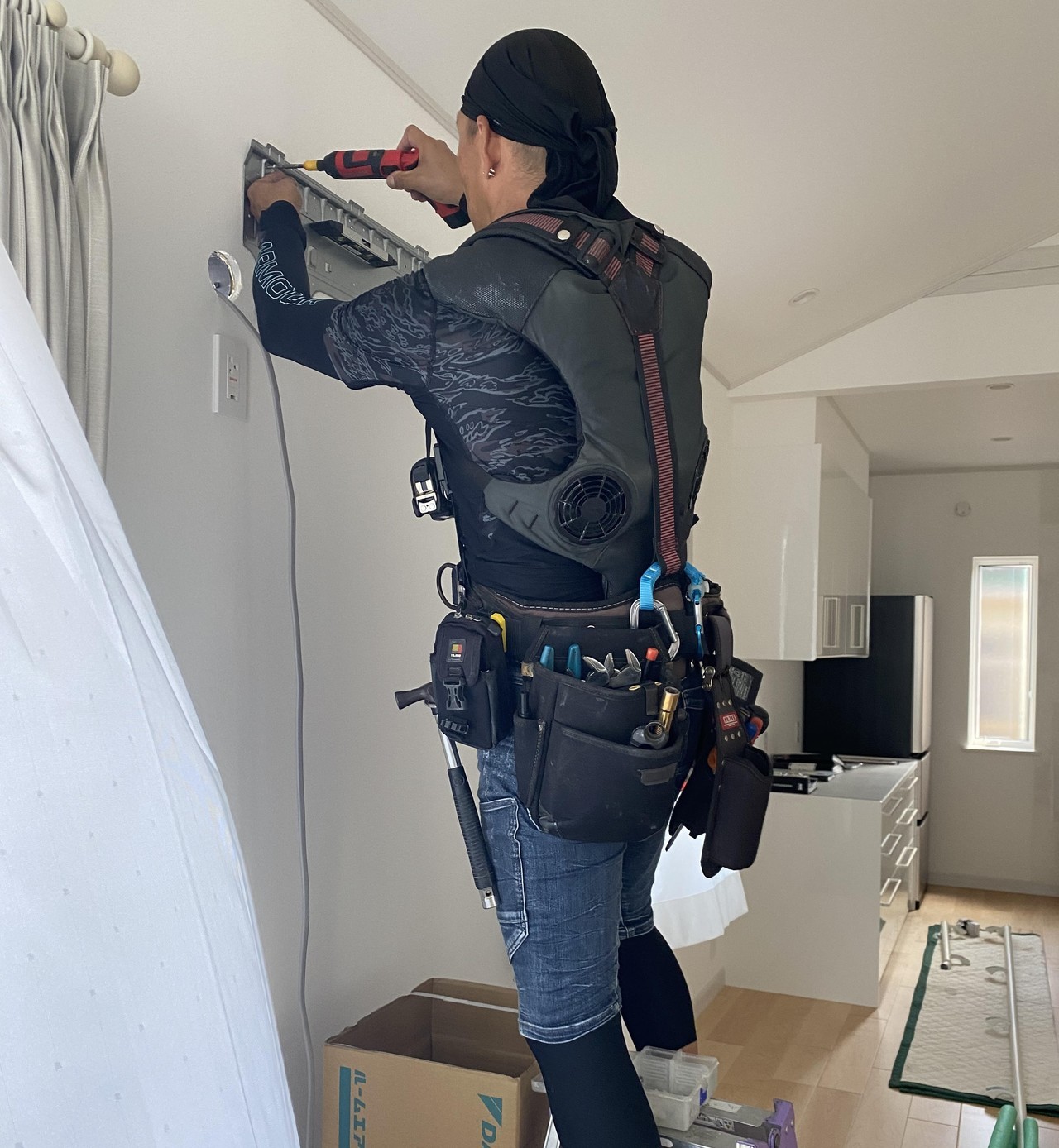

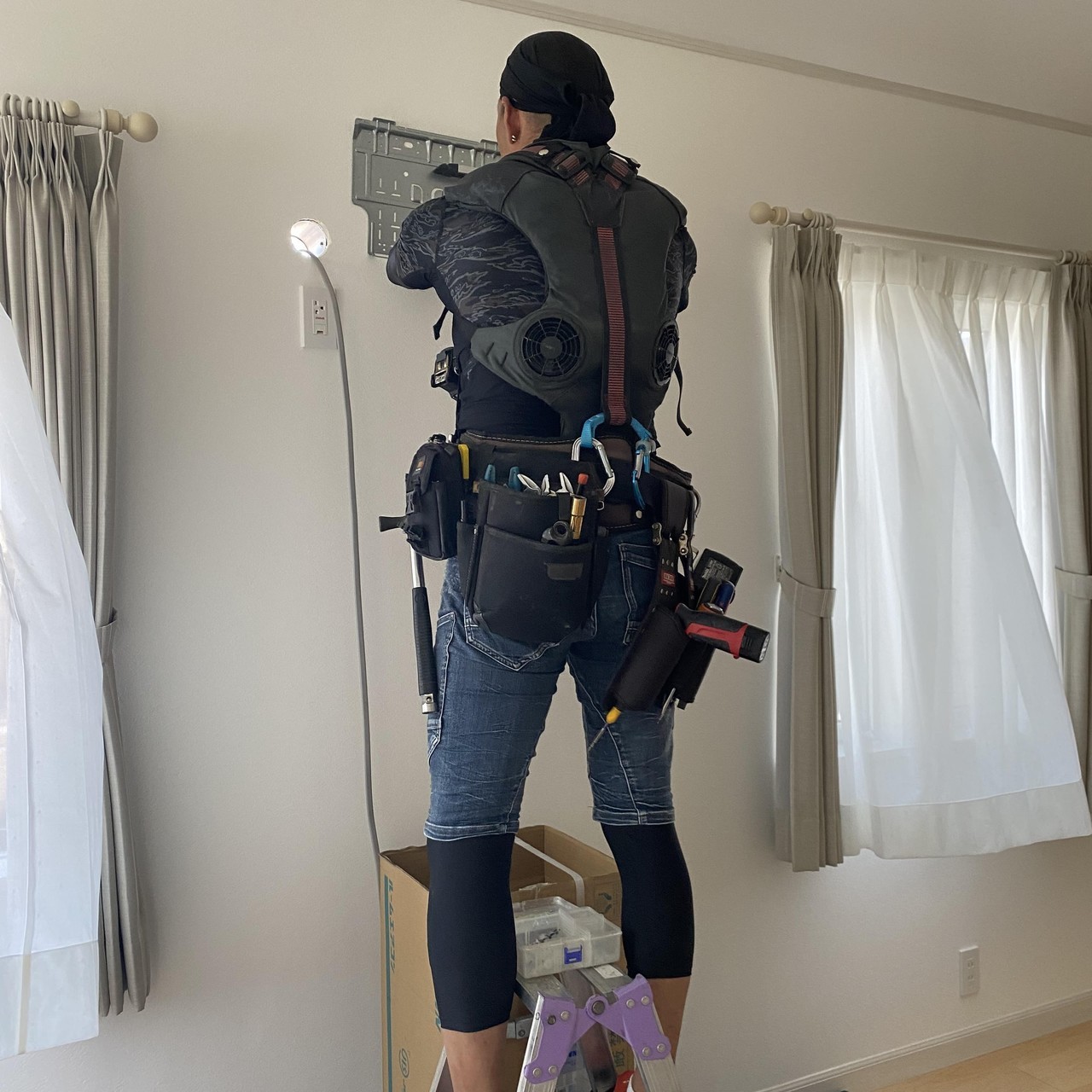

- 室内機の背板固定している写真。
- 背板の固定には8ｍｍのドリルで下穴開け、HILTIのボードアンカーと35mm×4ｍｍのトラスビスで6か所固定。
隠蔽配管方式に合わせて断熱ドレンホースへ交換
断熱ドレンホース
- 今回の工事隠ぺい方式で仕上げますから、付属のドレンホースを断熱ドレンホースに交換。

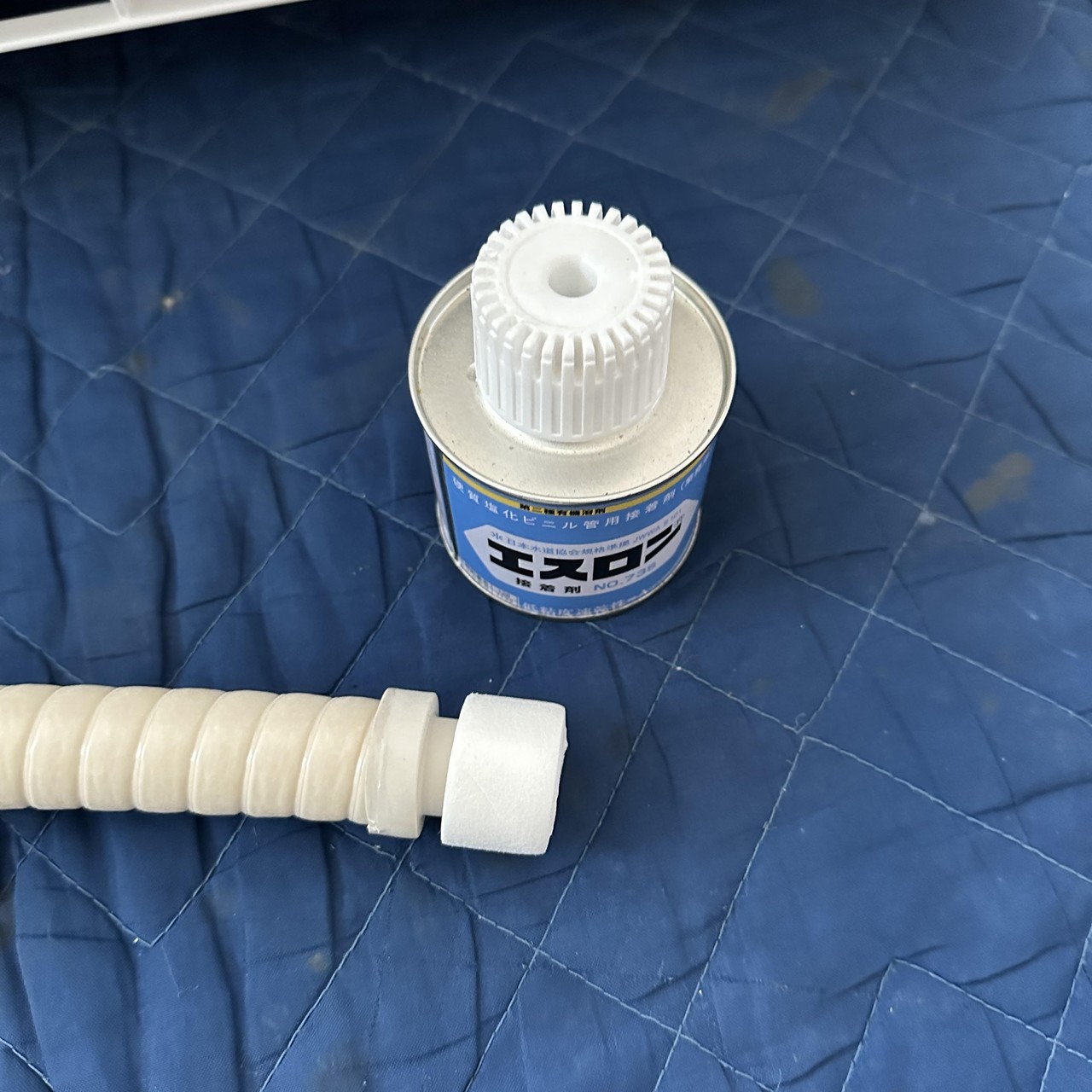

- それには室内機のドレンホースの根元にこの写真の部材使用しました。
- 専用のカフスをエスロンで接着しました。
専用カフスで断熱ドレンホースを接続
断熱ドレンホース

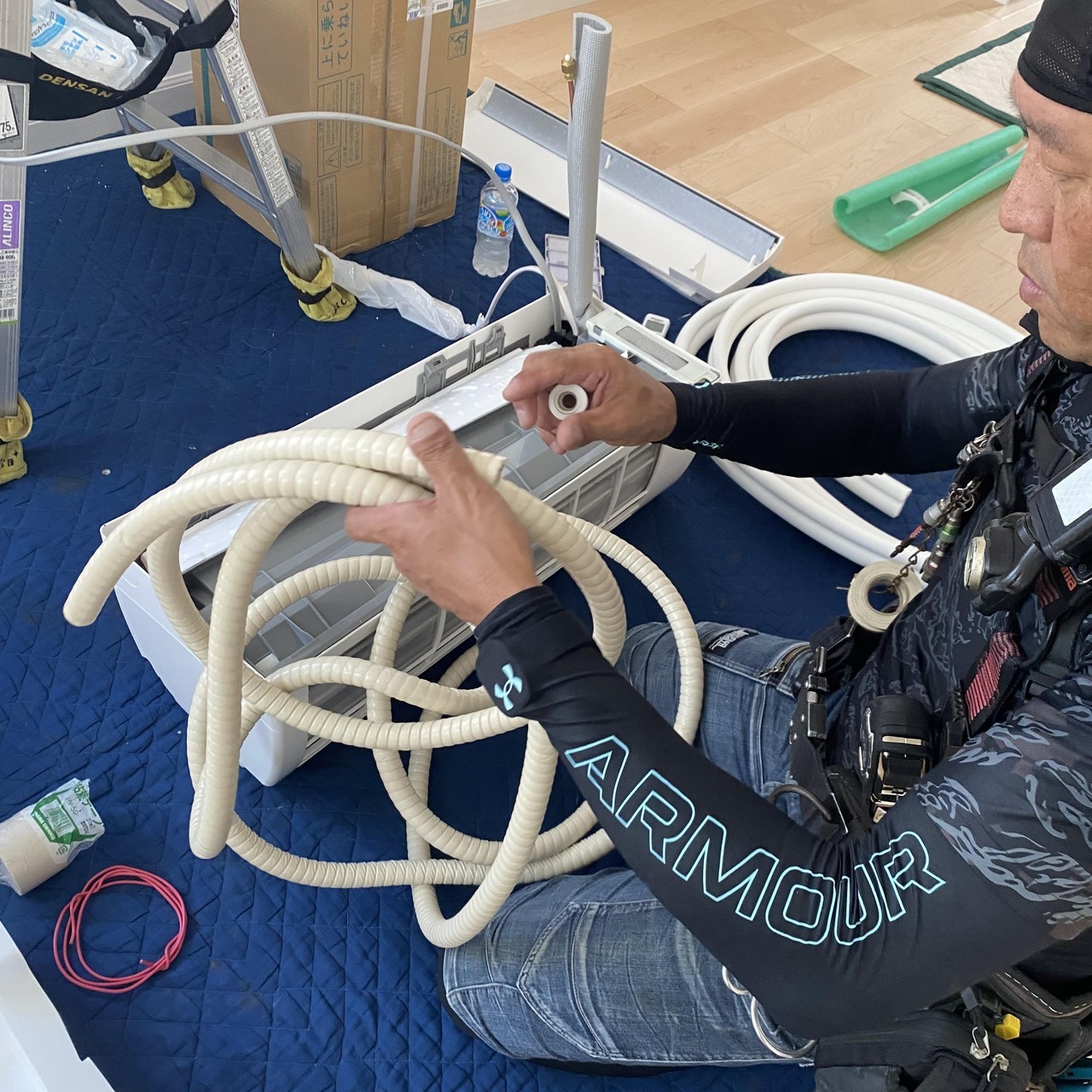

- カフスを断熱ドレンホースを差し込んでいる写真です。

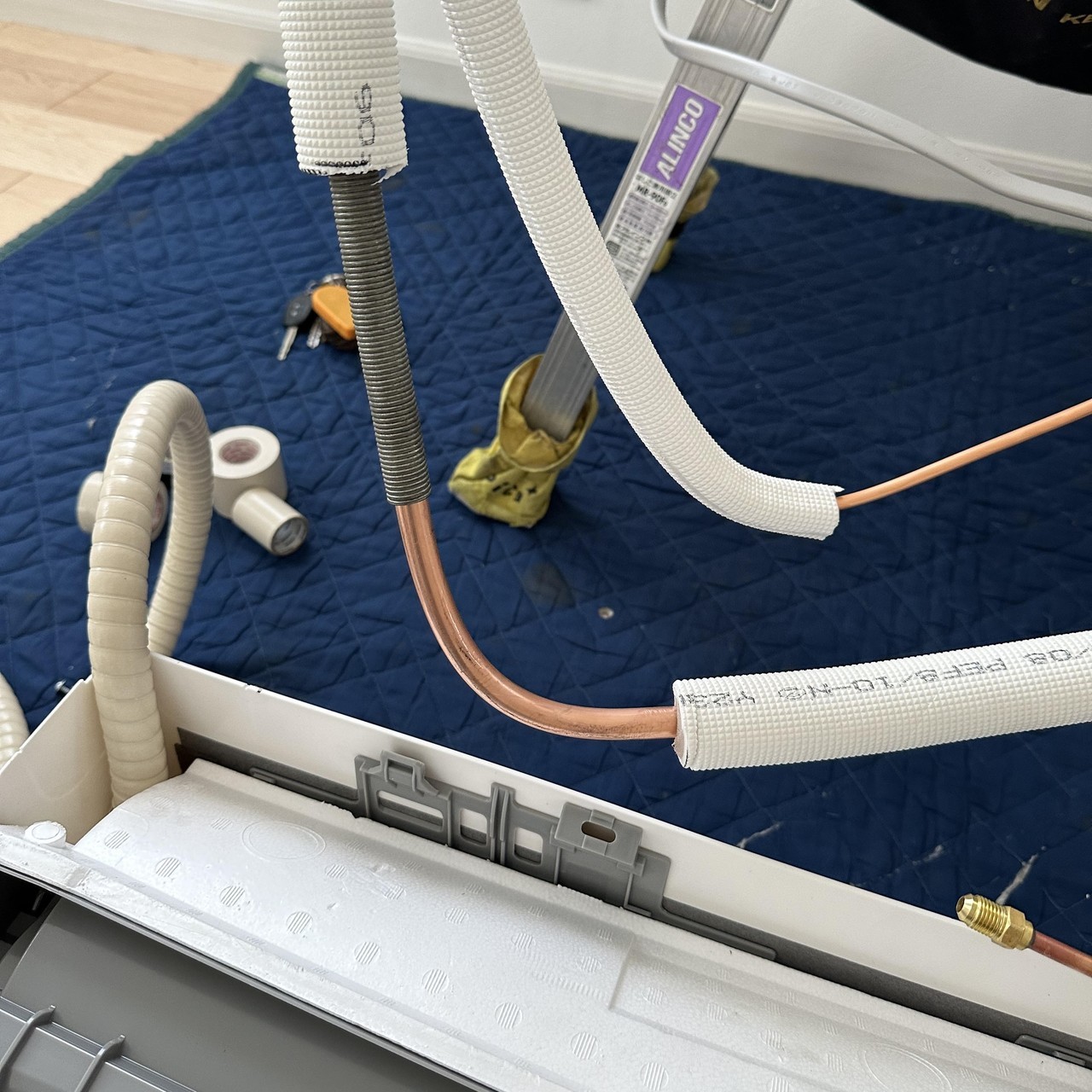

2分4分配管をスプリングベンダーで加工
エアコンの配管曲げ
- 断熱ドレンホースを室内機に差し込んだ後は
- 用意した7.5ｍの2分4分をエアコン用の穴から通して、スプリングベンダーで曲げます。
- そしてエアコン掛けた後の外の穴の分の曲げの為スプリングベンダーその位置に固定して殺しました。回収できないので。
- この配管凄く太くて無理やり曲げると折れるので、そしてガス漏れの原因にもなりますので、この方法を選びました。
室内機へ配管・電線・ドレンホースを接続
室内機の取り付け

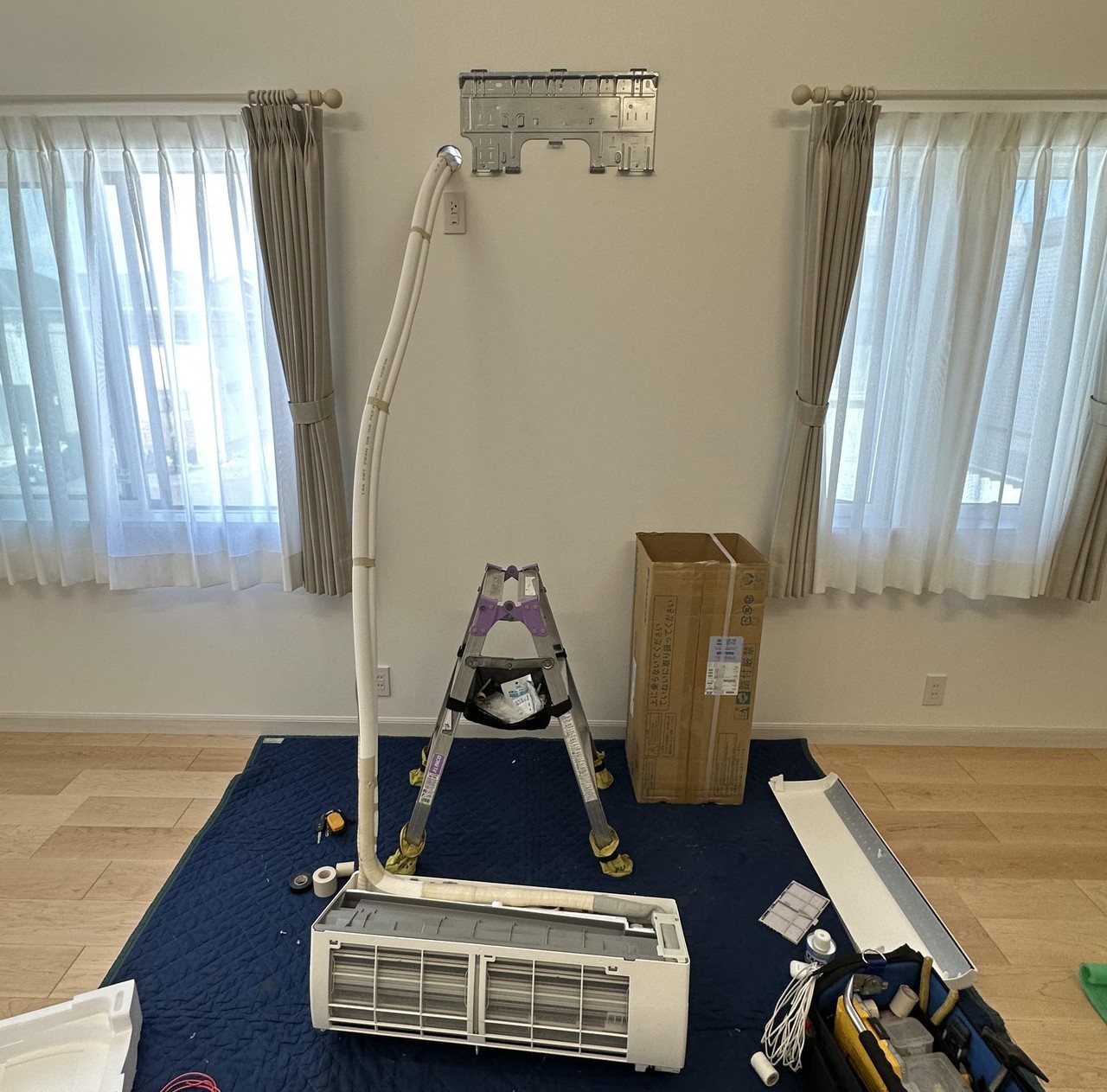

- 電線、配管、断熱ドレンホースの接続の準備出来たので
- エアコンを掛ける前の写真です。

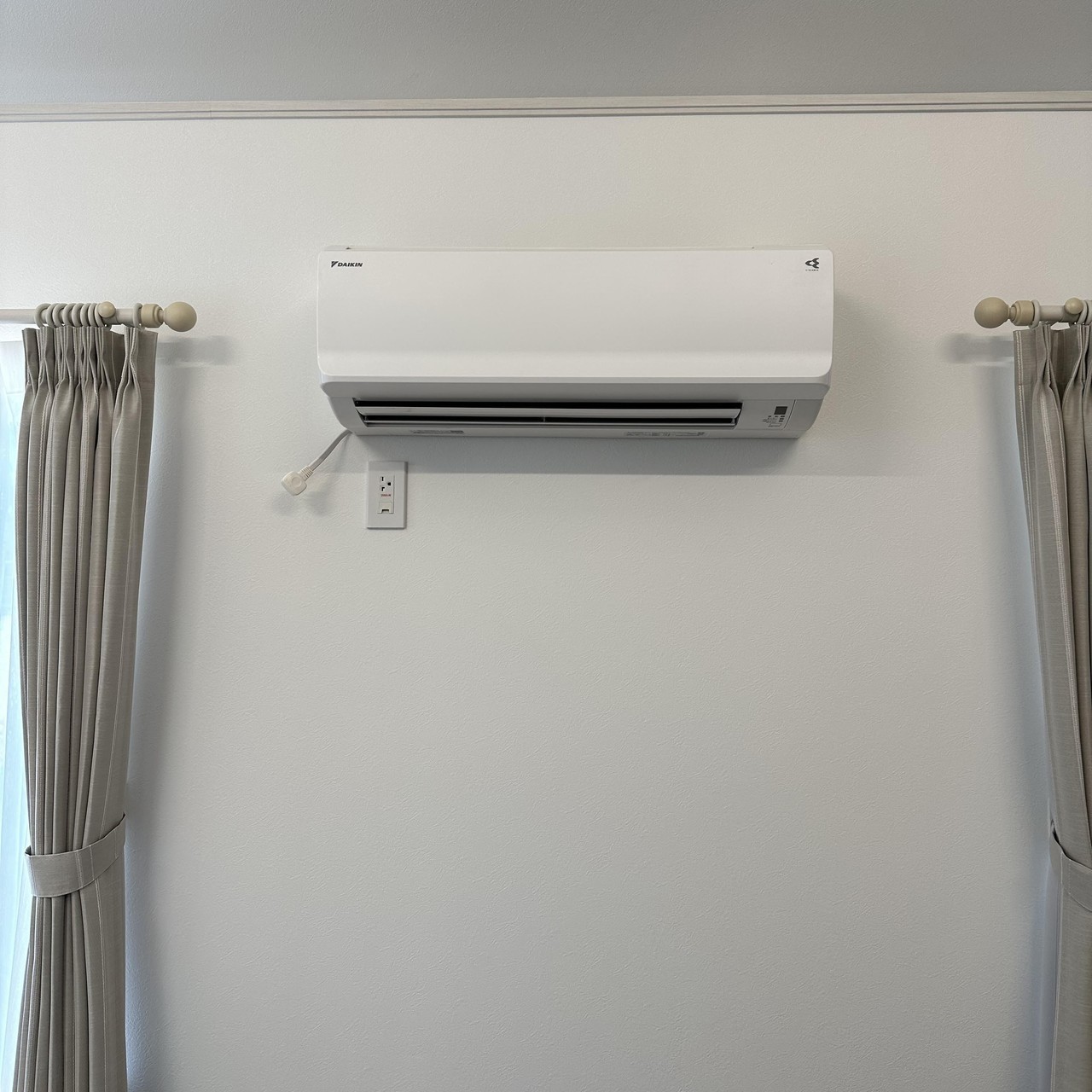

ダイキンF713ATCP-W室内機の取り付け完了
室内機の取り付け
- 室内機の取り付け完了の写真です。
配管を屋外化粧カバー内へ収納
配管を屋外化粧カバー内へ収納
- エアコンの配管を曲げて
- 化粧カバーの中に収めている写真です。
三井ホーム外壁の配管仕上げ
エアコンの配管
- また三井ホームの優しい設計士K様の想いでの写真です。
- 結構気にってます。(笑)
因幡電工LD-90系で屋外化粧カバー完成
化粧カバーの完成
- 配管全部綺麗に収めた後の写真です。
- 今回使用した化粧カバーは因幡のLDWM-90L-I、LDCF-90L-I、LD-90-I,LDJ-90-I
室外機接続後に真空引き15分
室外機の取り付け

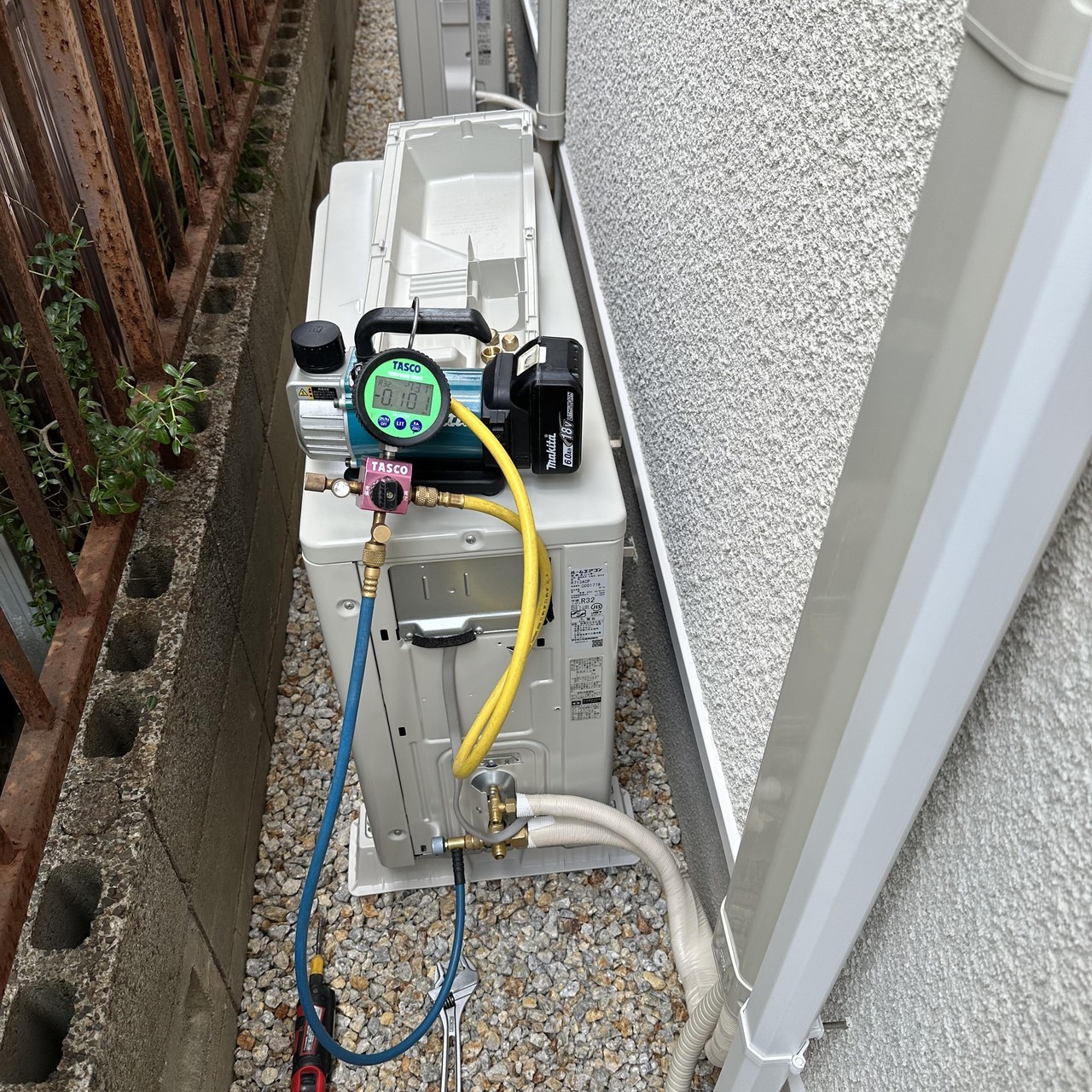

- 室外機に電線、配管接続後
- 真空引き15分の写真です。

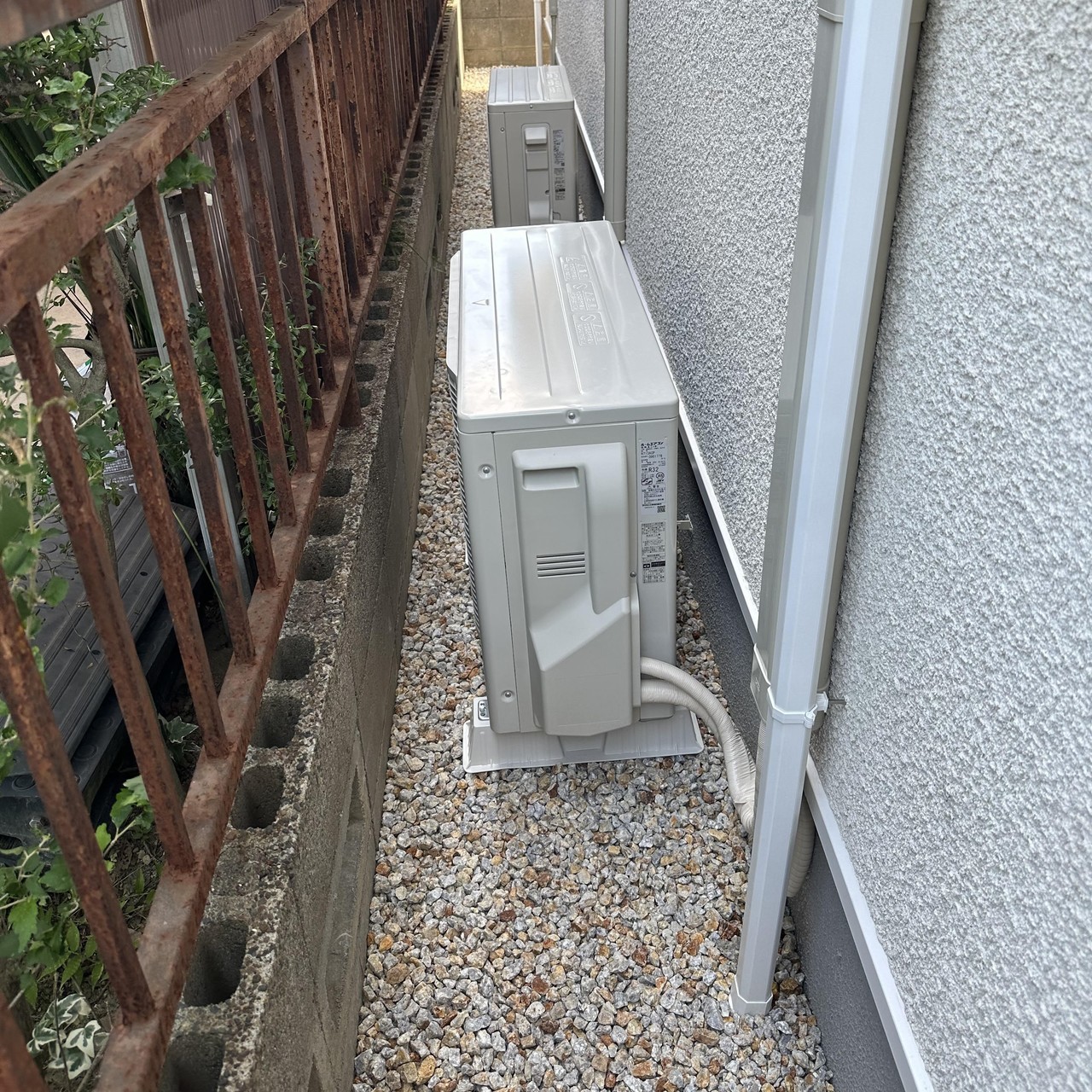

室外機の設置完了
室外機の取り付け
- 室外機の完成写真。
