故障したマルチエアコン

  • 今日のブログは相模のN君の応援の依頼です。工事内容と各人の役割は次の通り。
  • 京都市のマンションの3階の部屋エレベータ無しでマルチエアコンが故障、そのマルチエアコンは室外機に対して室内機3台、全て隠ぺい配管でした。
  • それで工事内容は
  1. マルチエアコン撤去。(室内機3台・天吊大型室外機)
  2. 新規でルームエアコン3台取り付け(室内機隠ぺい配管2台・1台通常)
  3. ベランダの天吊り室外機架台撤去した後、下に2段置き架台取り付け(リビング・洋室①)
  4. 廊下側の洋室②のエアコンは取り付けの位置変更。
  5. 全てのエアコン専用コンセント無い為その電気工事が必要。

 大がかりのエアコン入れ替え工事の為3人(N君、僕、T君)で工事しました。その役割次の通り

  1. 僕はマルチ撤去の為、ガス回収、室外機を取り外し、リビングと洋室①の隠ぺい配管の室内機取り付け、2段置き架台に取り付ける室外機の配管と電線の延長担当
  2. T君まだ新人で簡単の方の作業を担当。室内機の撤去、2段置き架台の組み立て、他)担当
  3. N君は洋室②のエアコンのコンクリート穴開けと電気工事担当



マルチエアコン撤去作業

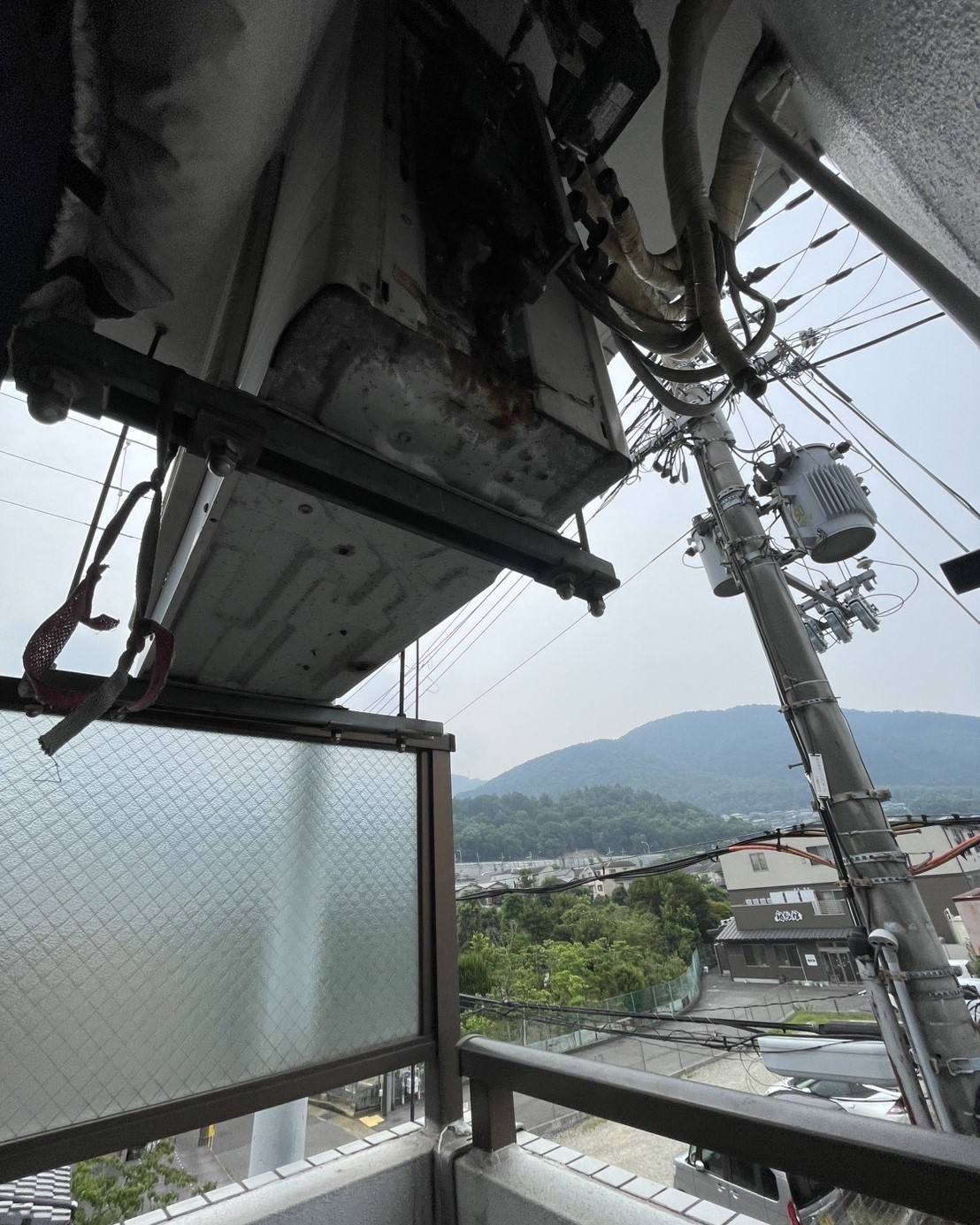

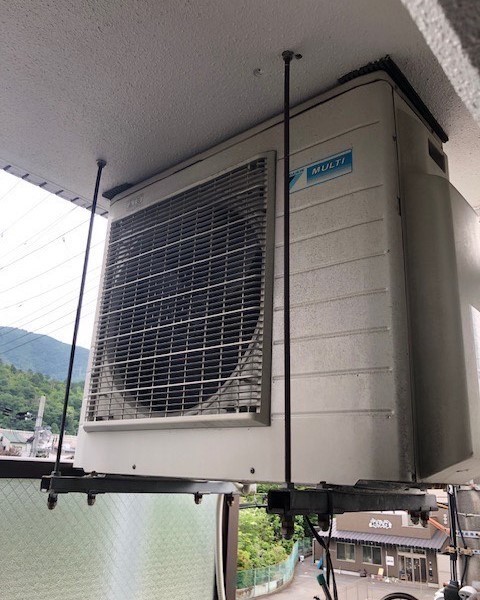

故障したマルチエアコンの室外機

  • 写真で見たら分かる通り、結構の大物と重量物。
  • これの撤去が一番困難。

ポンプダウン作業(ガス回収)

  • エアコン撤去前のガス回収の準備。

マルチエアコンの配管外し

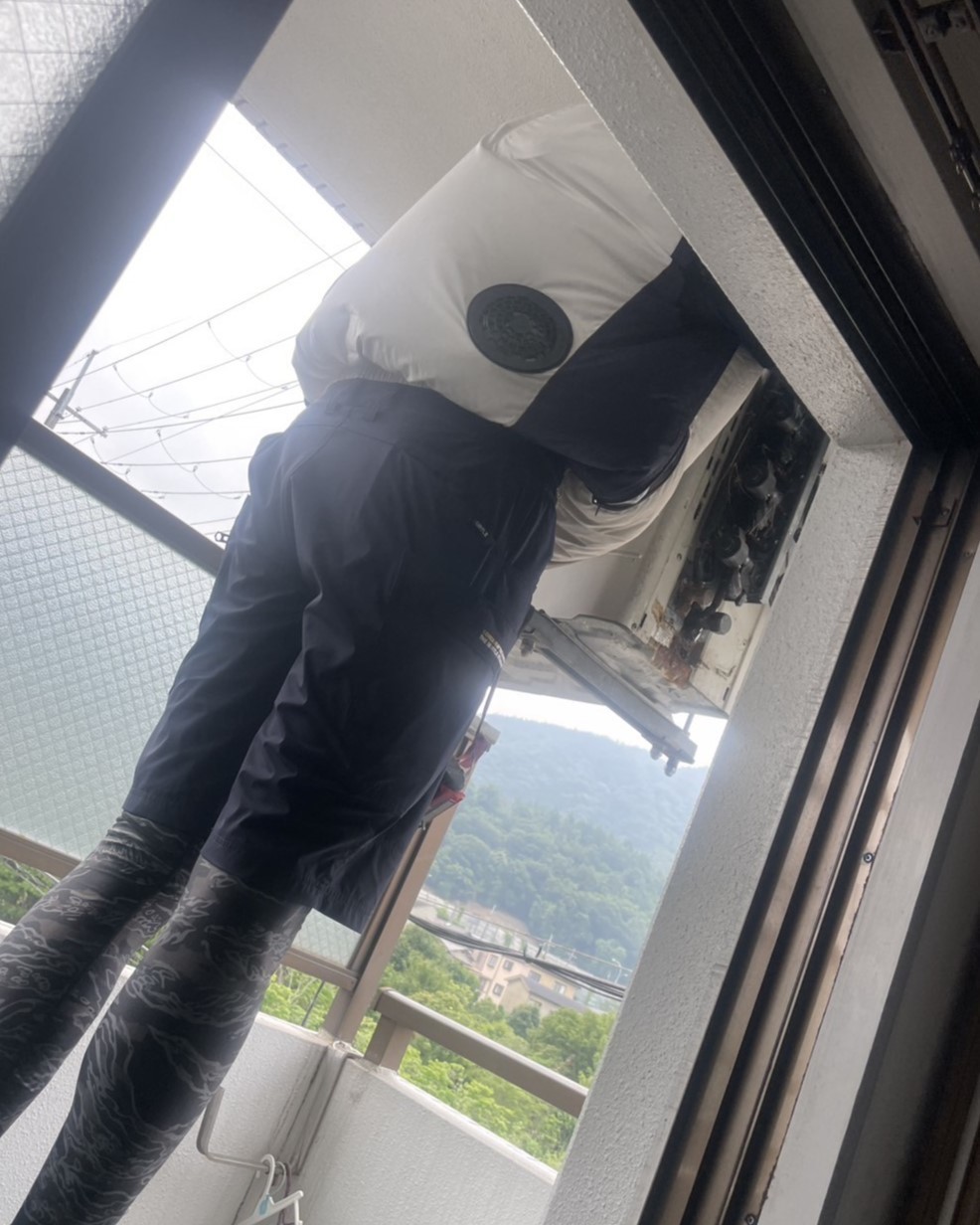

配管と電線の外し作業

  • この写真ではエアコンの冷媒配管3系統中、リビングと洋室①を使う慎重に取り外す。

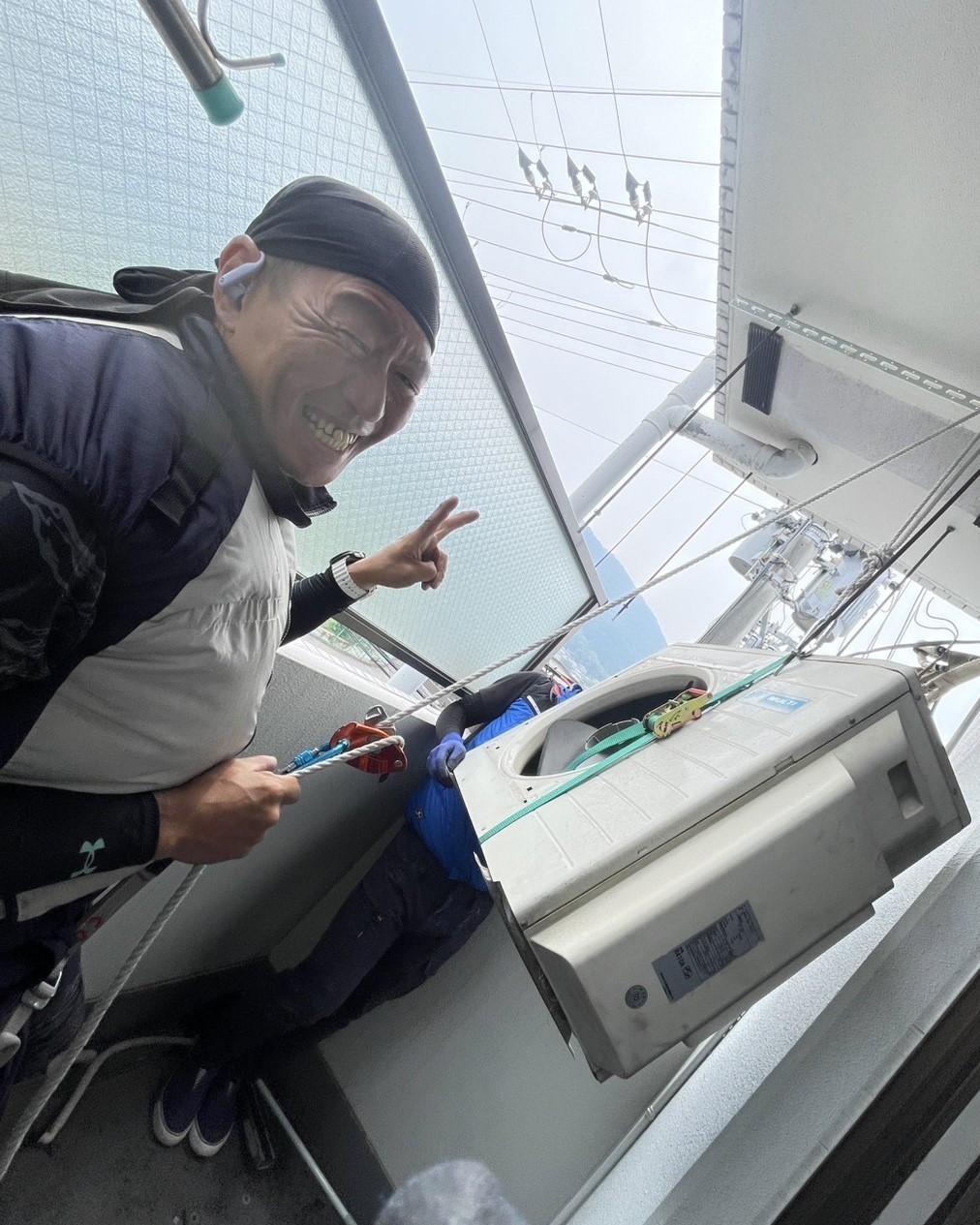

マルチエアコンの室外機の荷下げ

  • 室外機重量物で有る為ロープアクセスで荷下げしました。
  • 楽ちん。(笑)

古い室内機3台撤去前

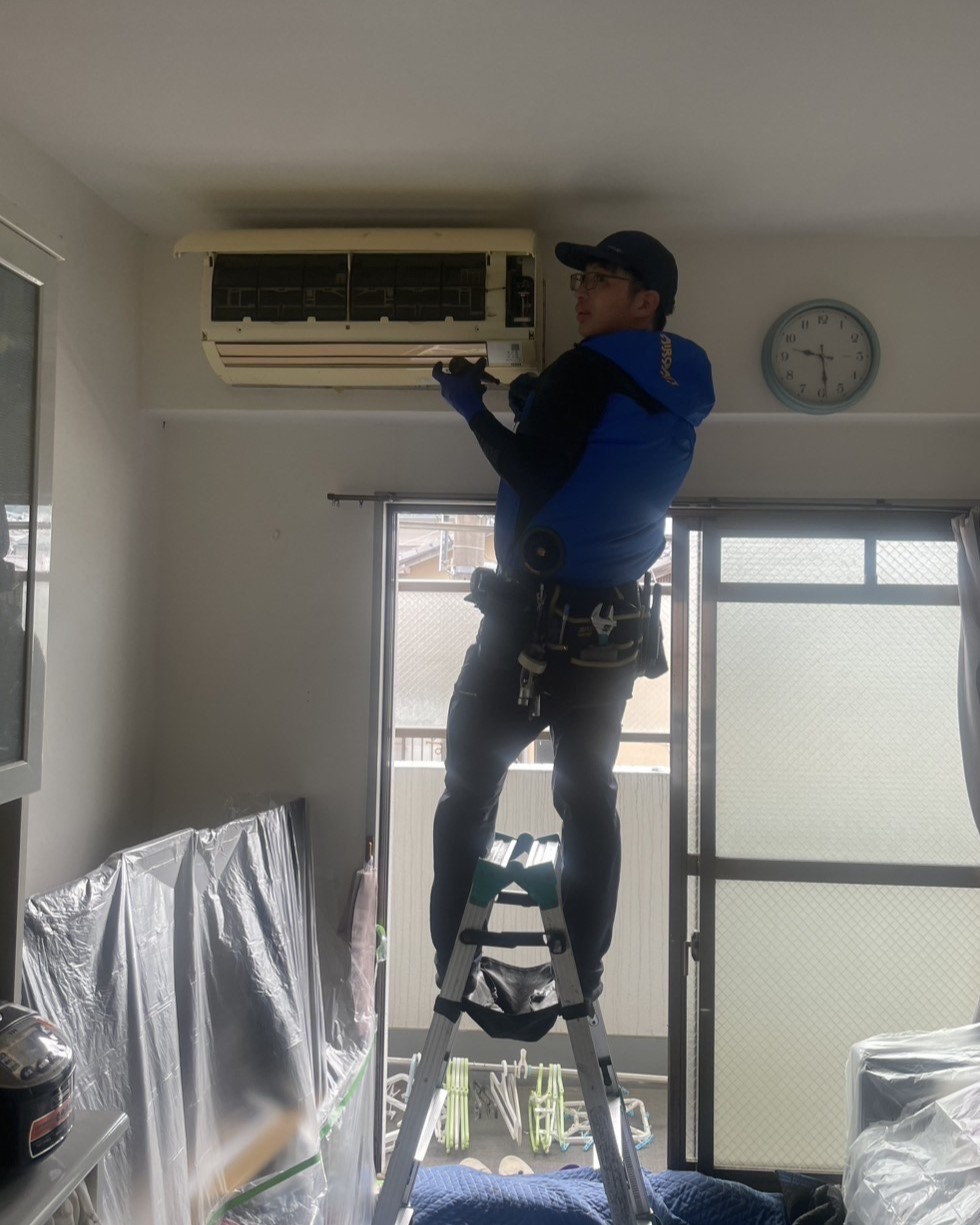

リビング

  • T君がリビングの室内機撤去作業中の写真です。

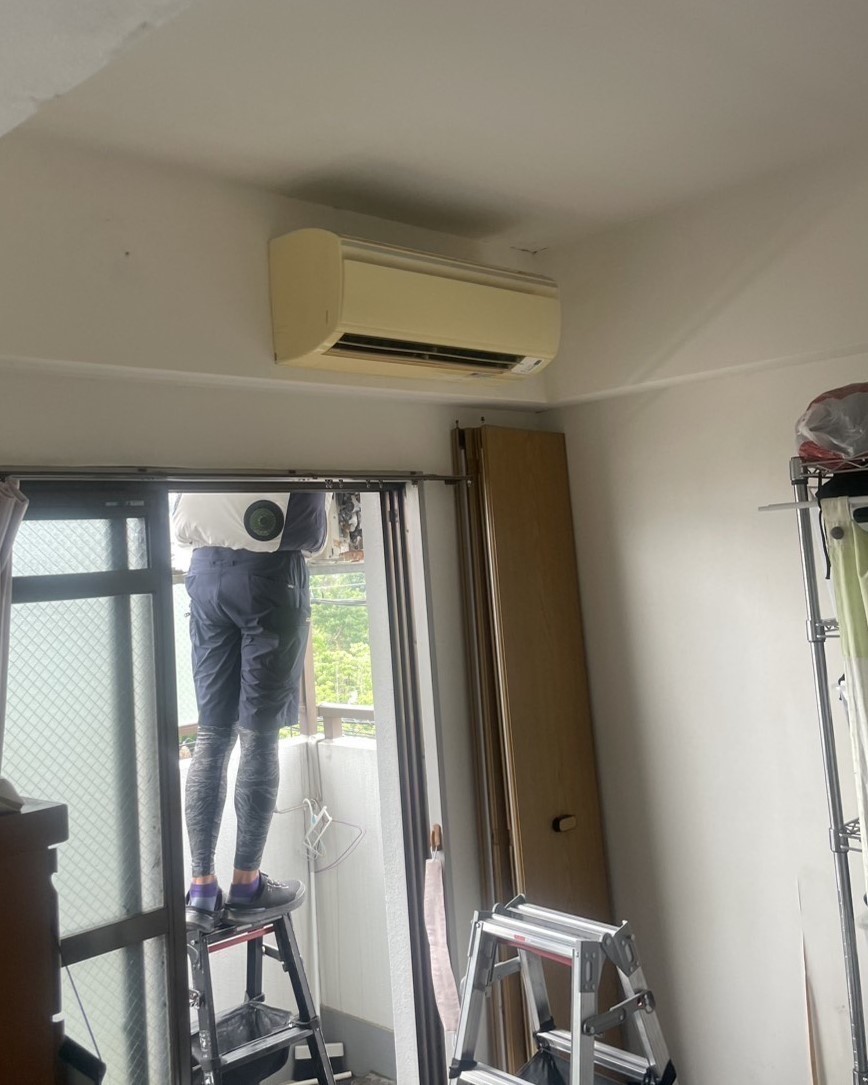

洋室①

  • リビングの右に有る洋室①の室内機

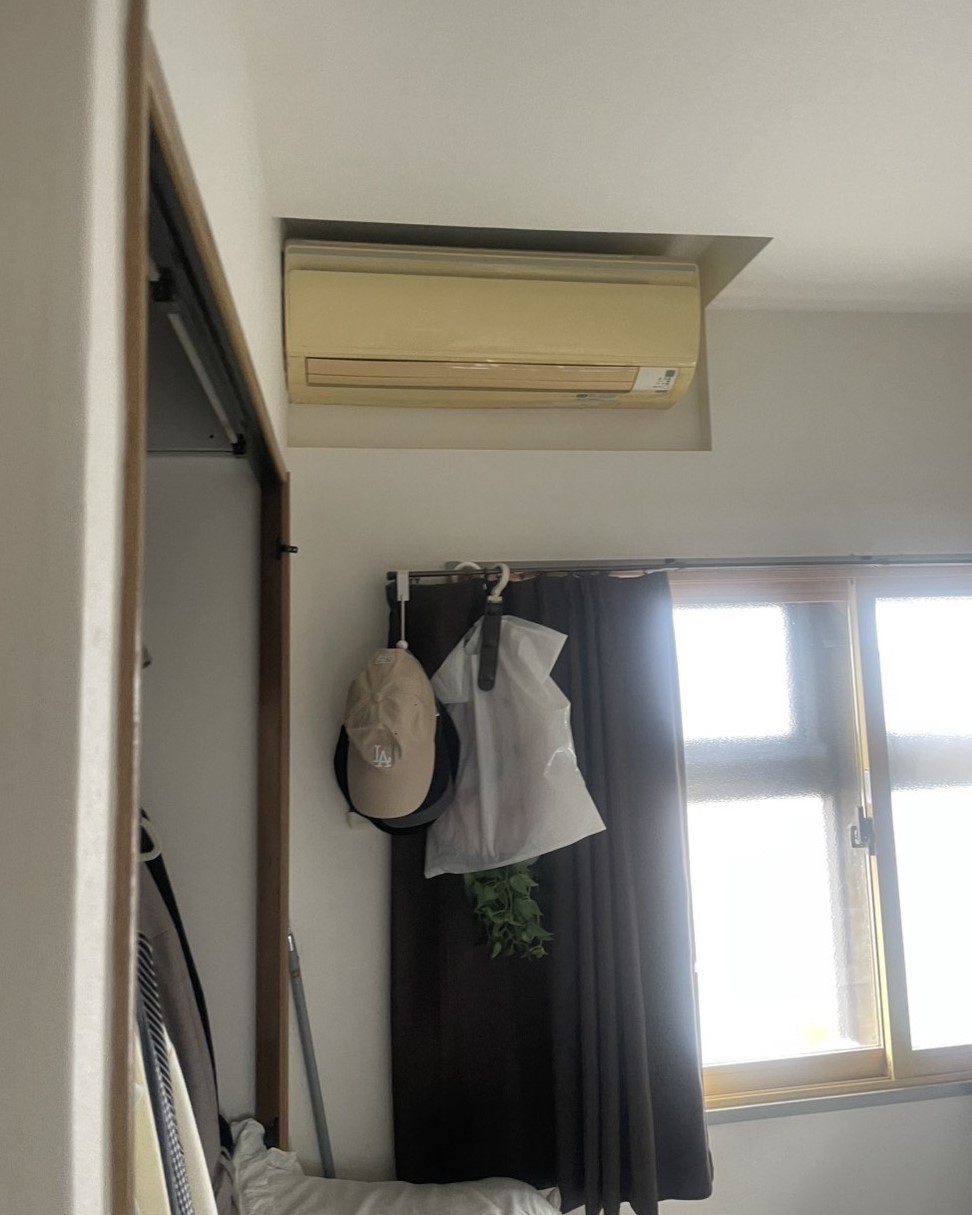

洋室②

  • 洋室②の室内機です。
  • これを撤去して、廊下側の面に新たなエアコン新規取り付け。(エアコン穴、専用コンセント)

完成した室内機取り付け

リビング

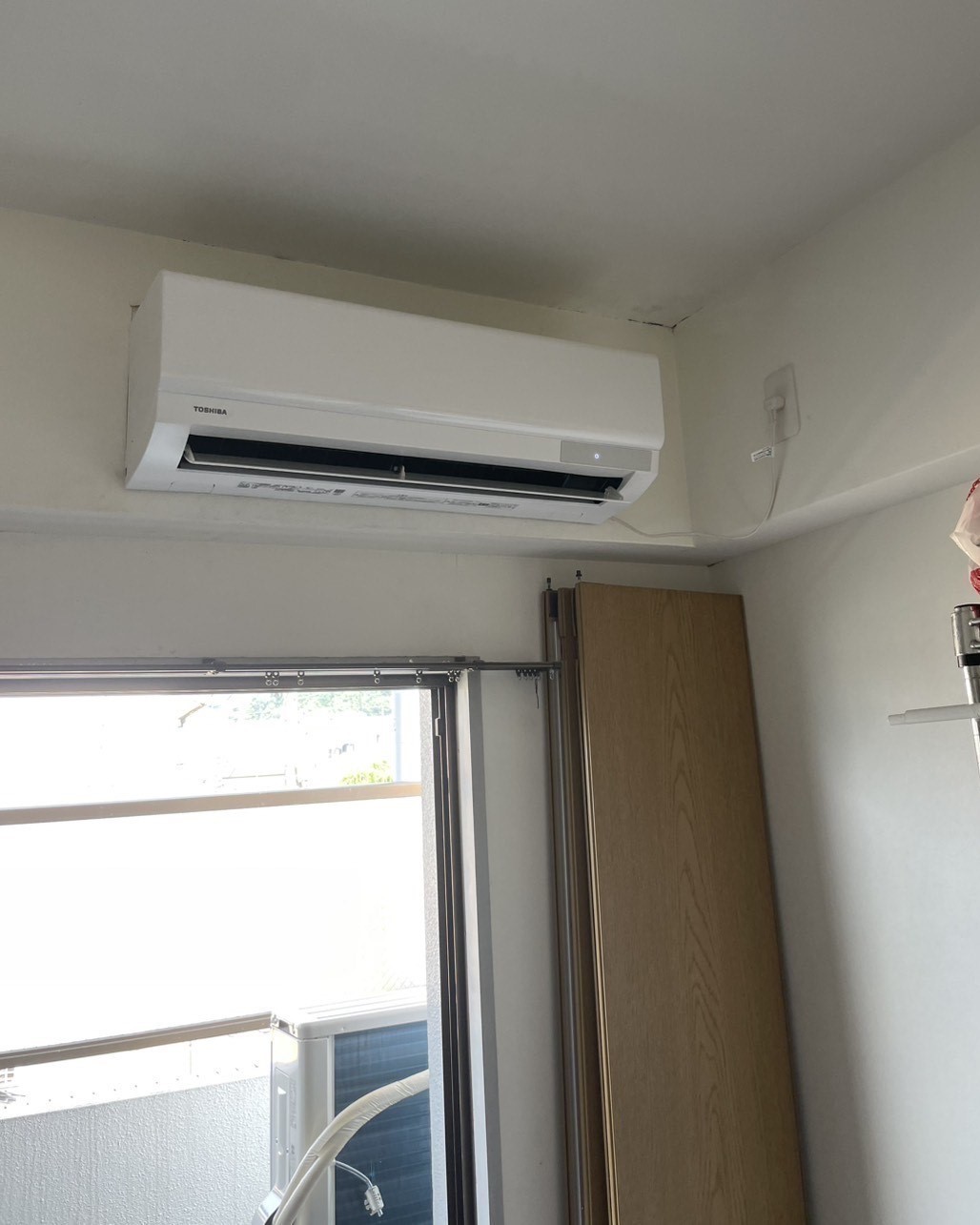

  • 自分担当のリビングの隠ぺい配管工事のエアコン取り付け完了。

洋室①

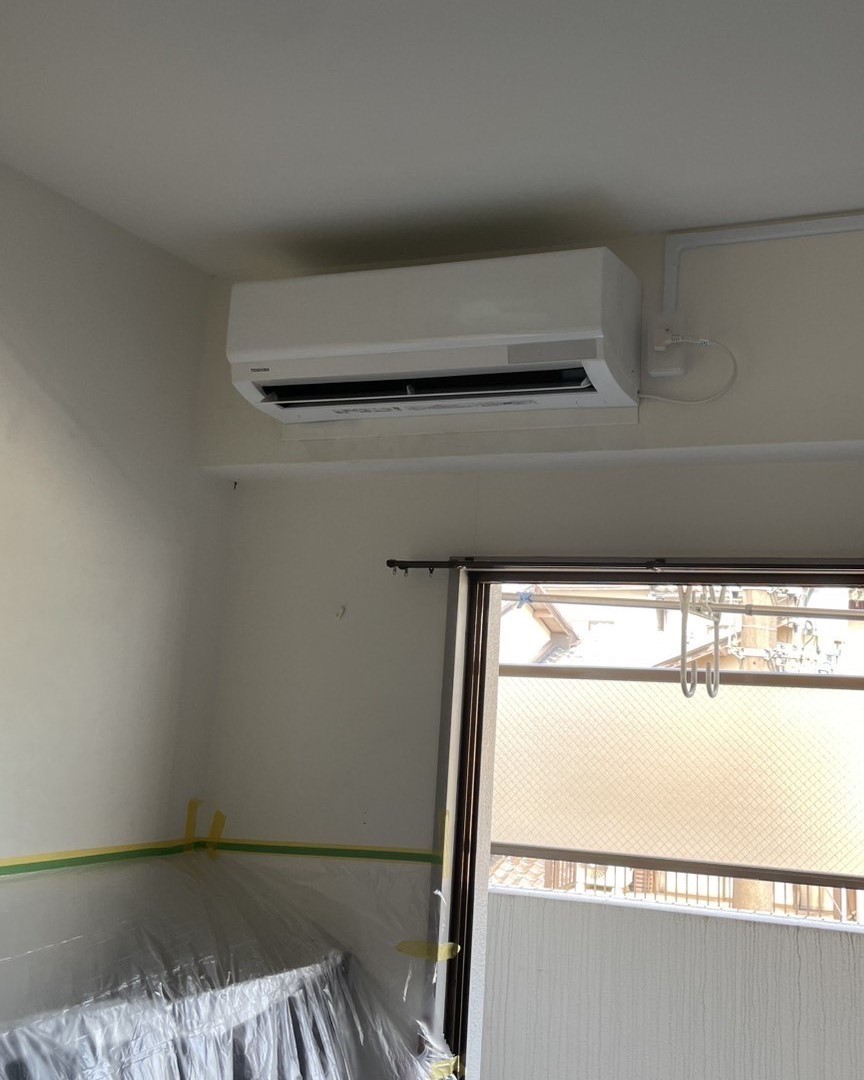

  • に続いて完成した同じく洋室①のエアコン。

洋室②

  • T君が取り付けたエアコンです。

完成した室外機の取り付取り付け

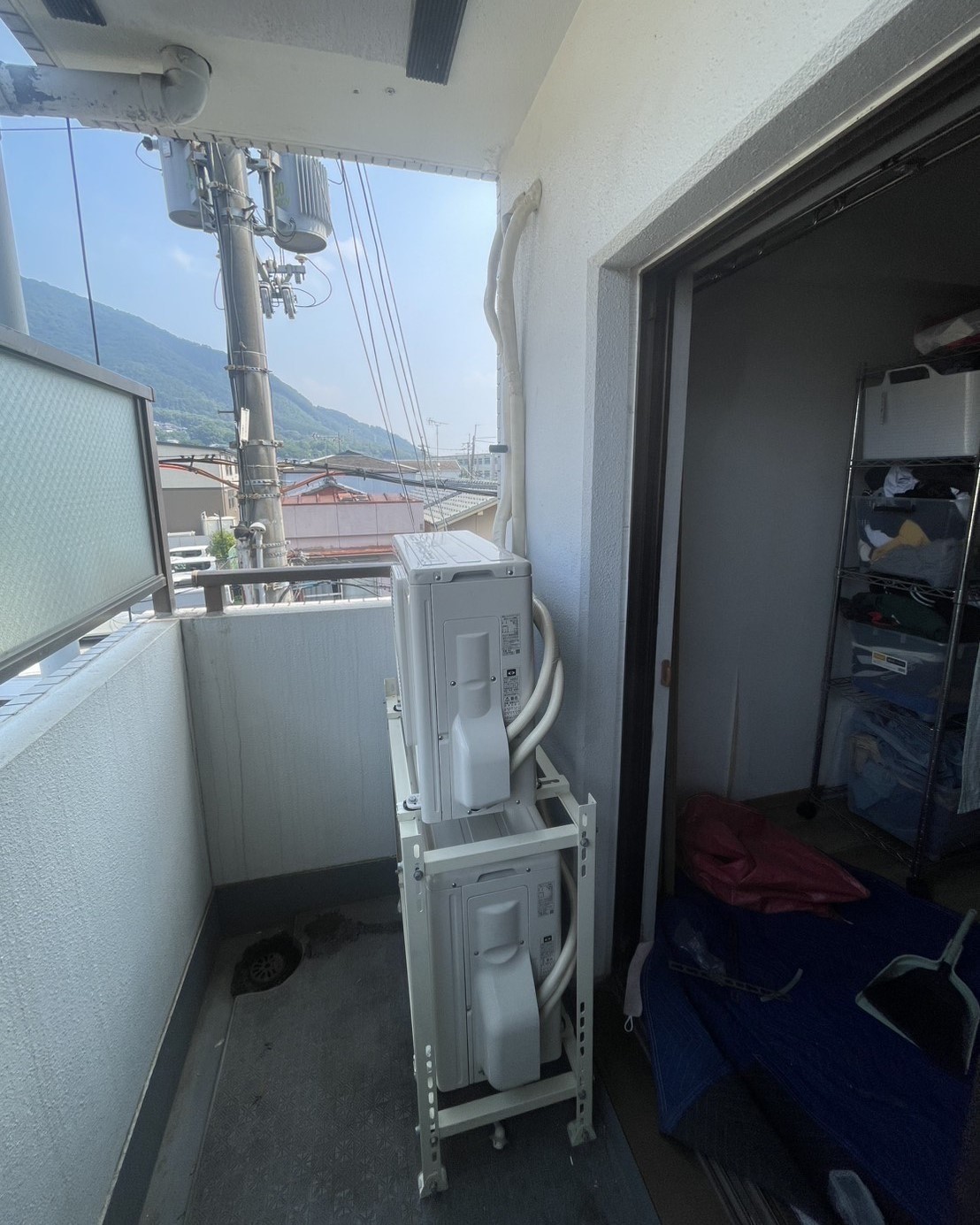

エアコンの2段置き架台(リビング・洋室①)

  • マルチエアコンの室外機の公団吊りの架台撤去後、その下に自分が延長した配管、電線を各室外機に接続して完了。
  • 細かい所の作業省略してます。

洋室②の廊下側

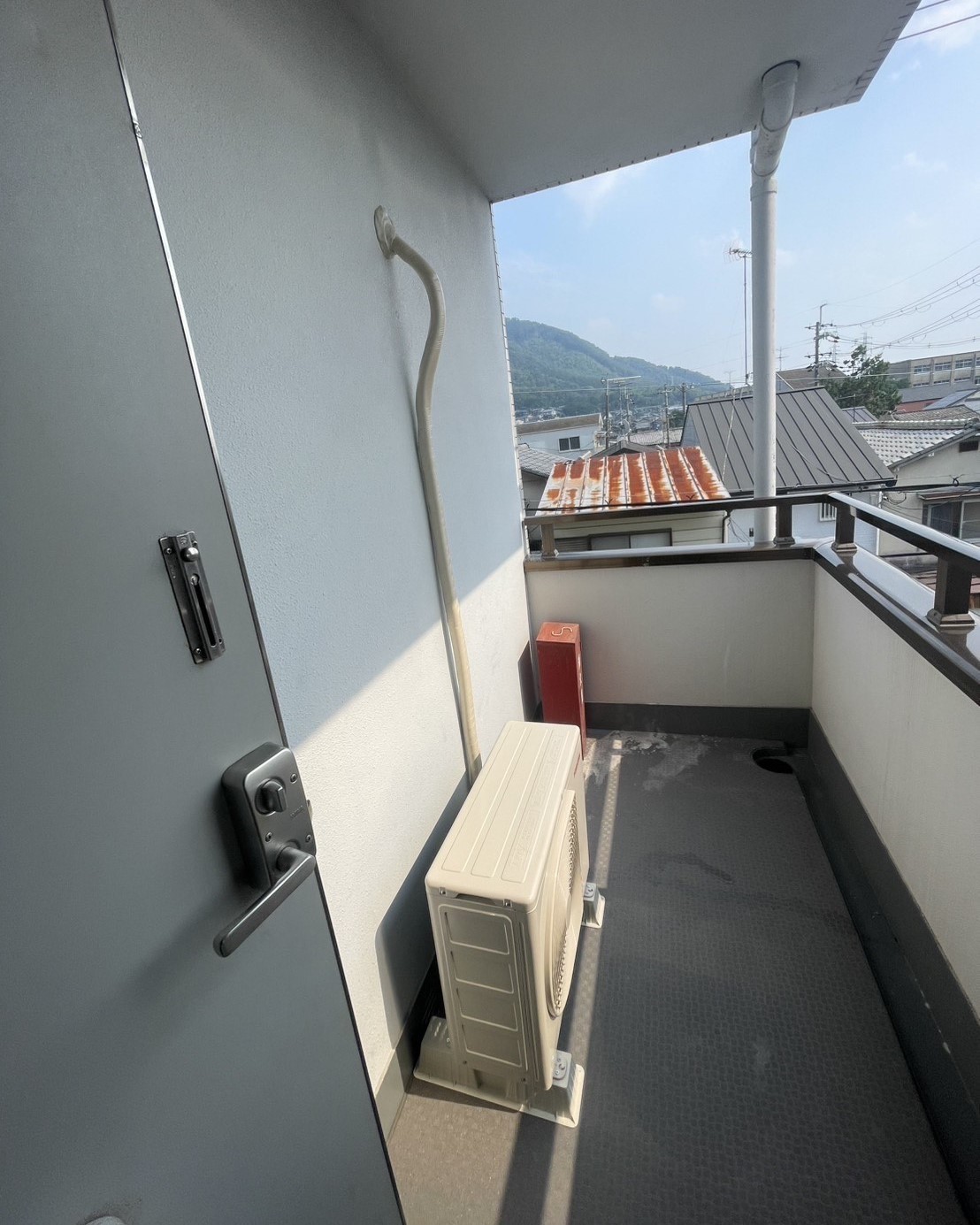

  • 洋室②の新たなエアコンの位置変更された室外機の完成写真。

エアコンの穴のコア抜き・電気工事

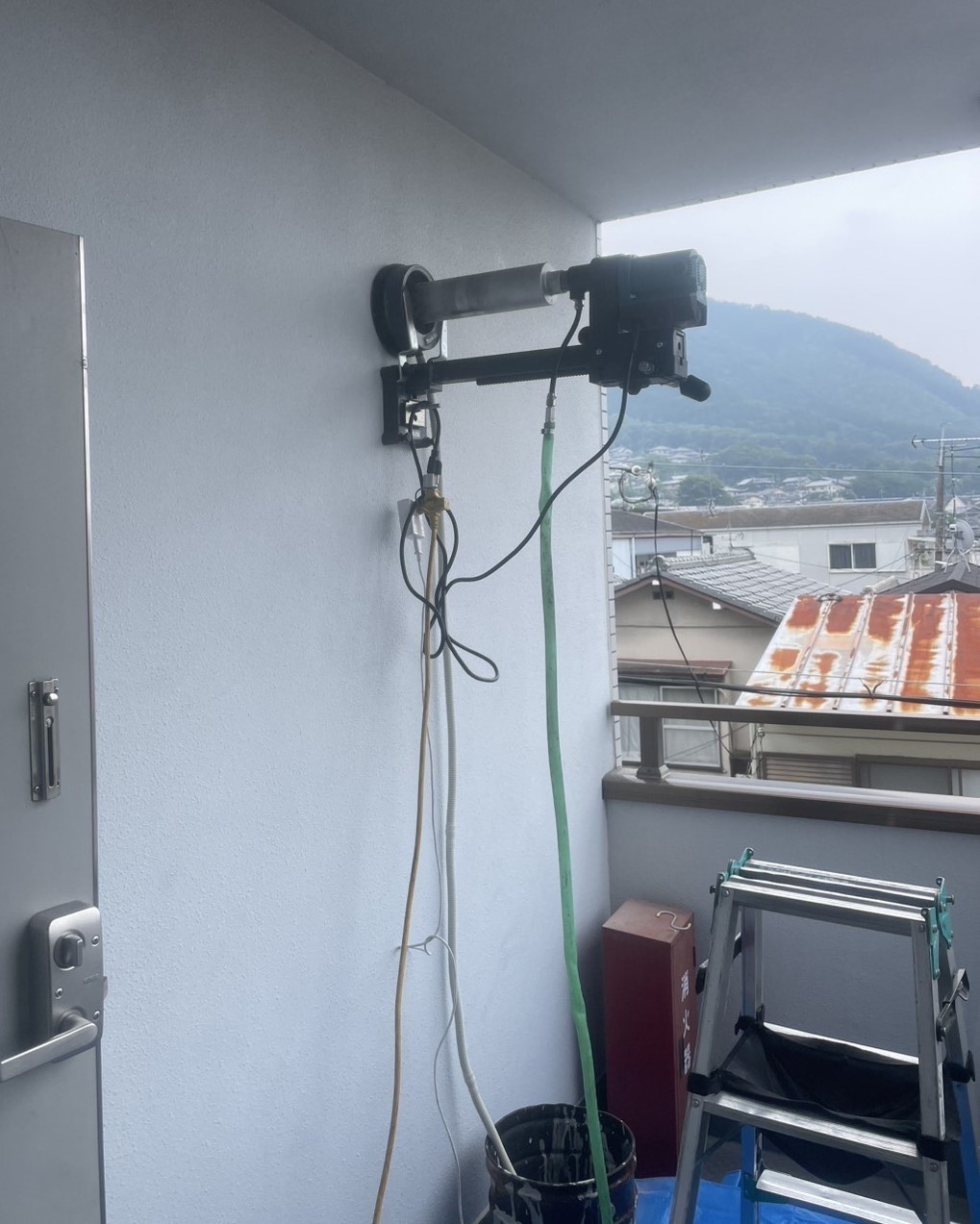

洋室②のエアコンの穴開け・準備

  • 戸建てと違って、マンションの外壁の穴開け結構の技術と機材が必要な為、結構難しいです。

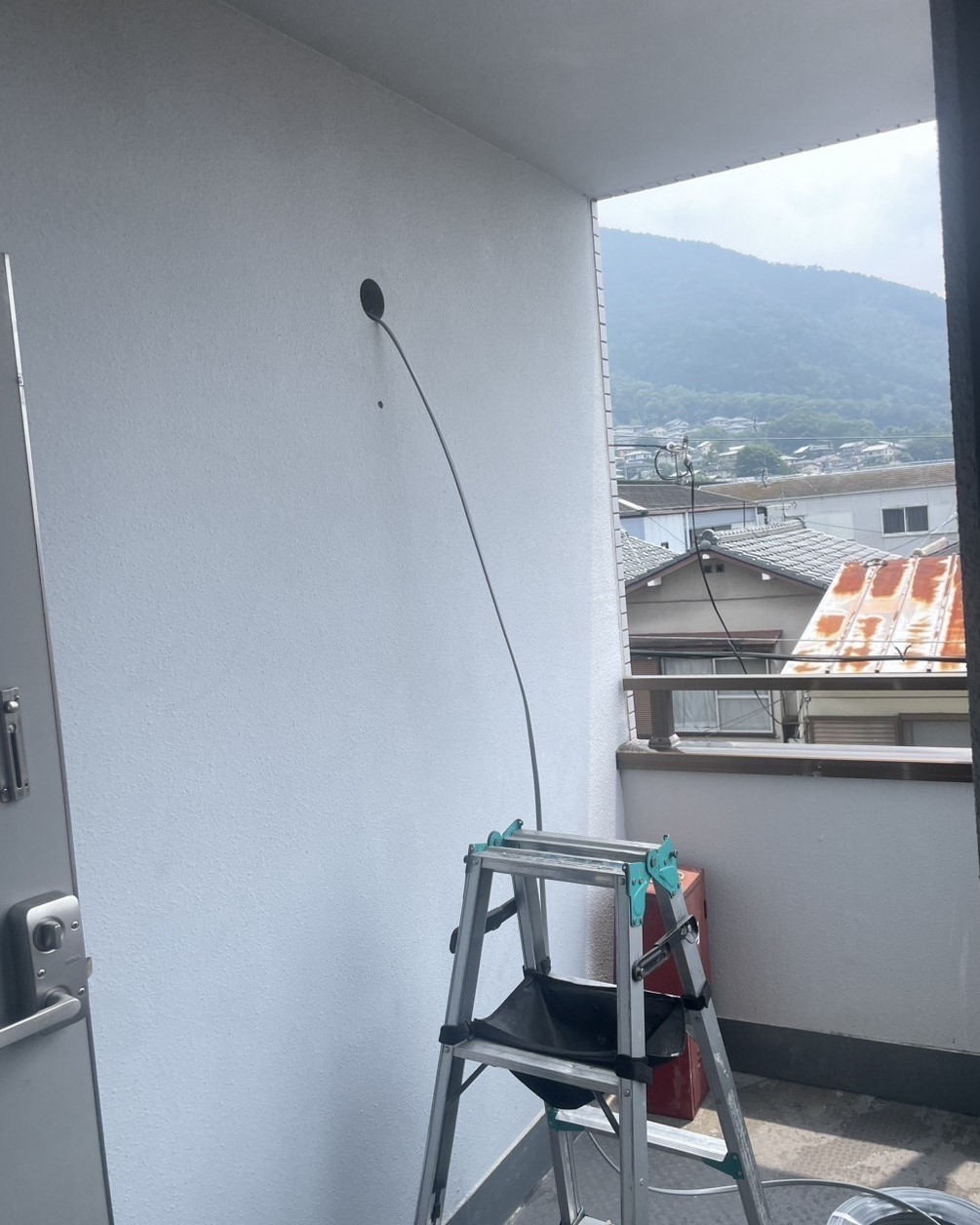

洋室②のエアコンの穴開け・完成

  • N君が綺麗に穴開けしたエアコンの穴。

リビングの専用回路

リビングのからスタート

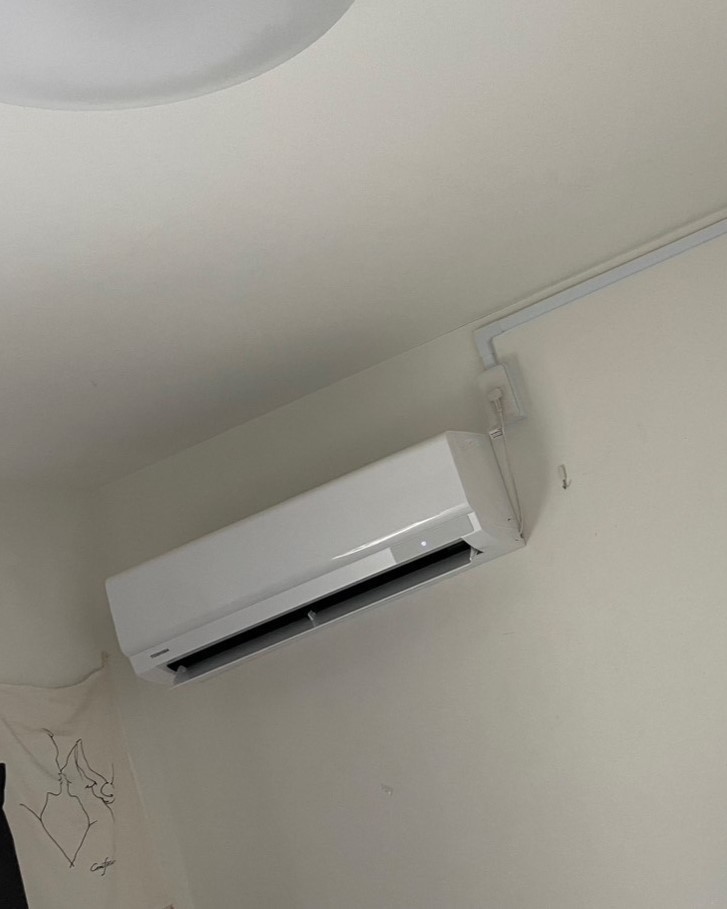

  • リビングの室内機から配線スタート。
  • 仕上げはモール工事

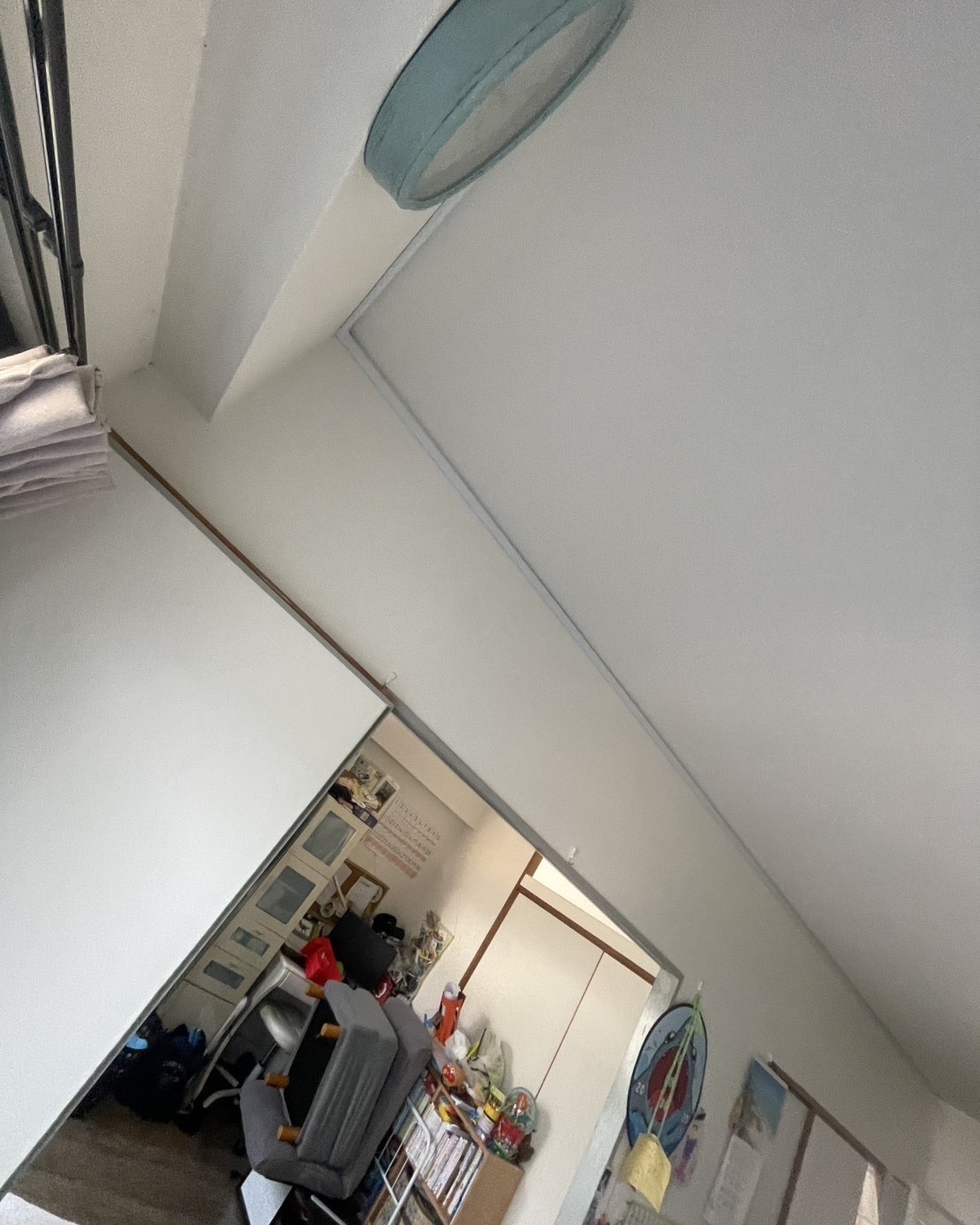

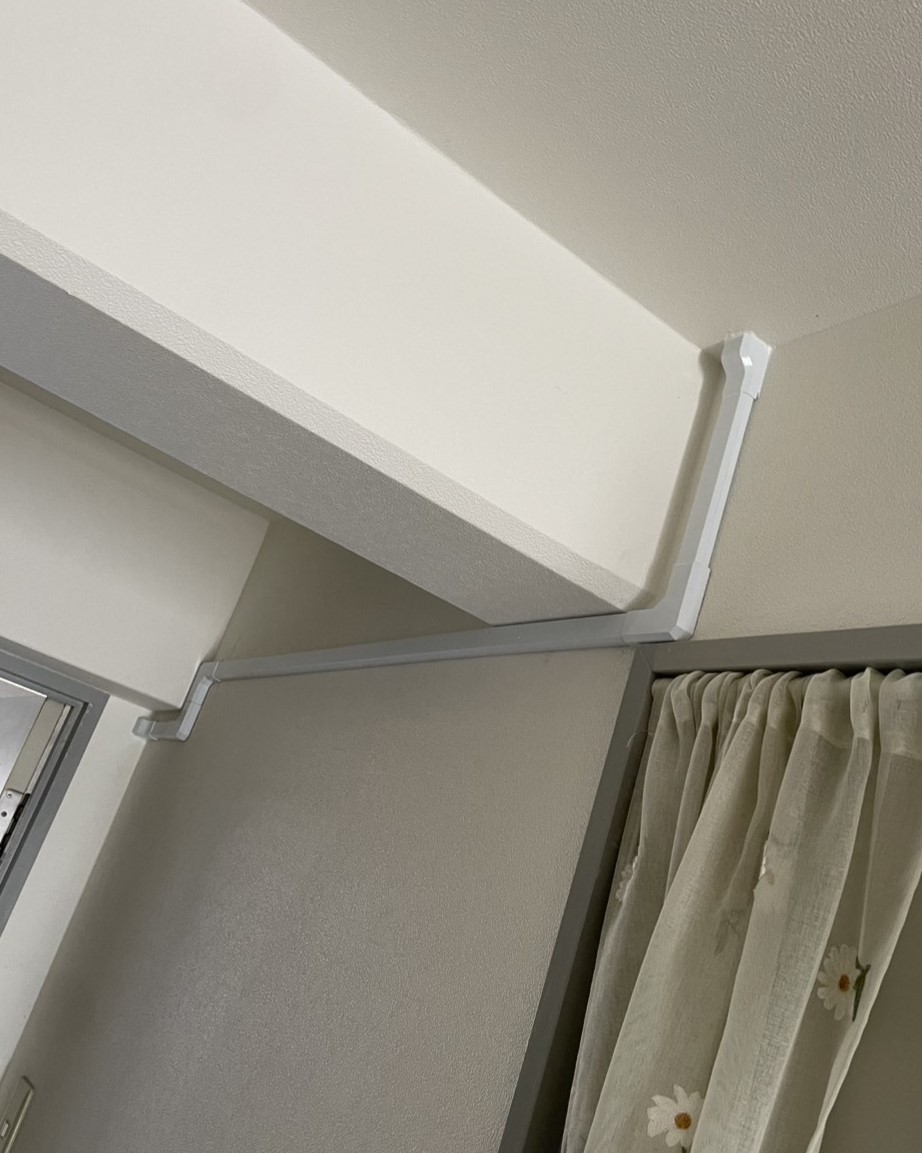

リビングの側面の壁

  • リビングの部屋から壁貫通廊下側へ。

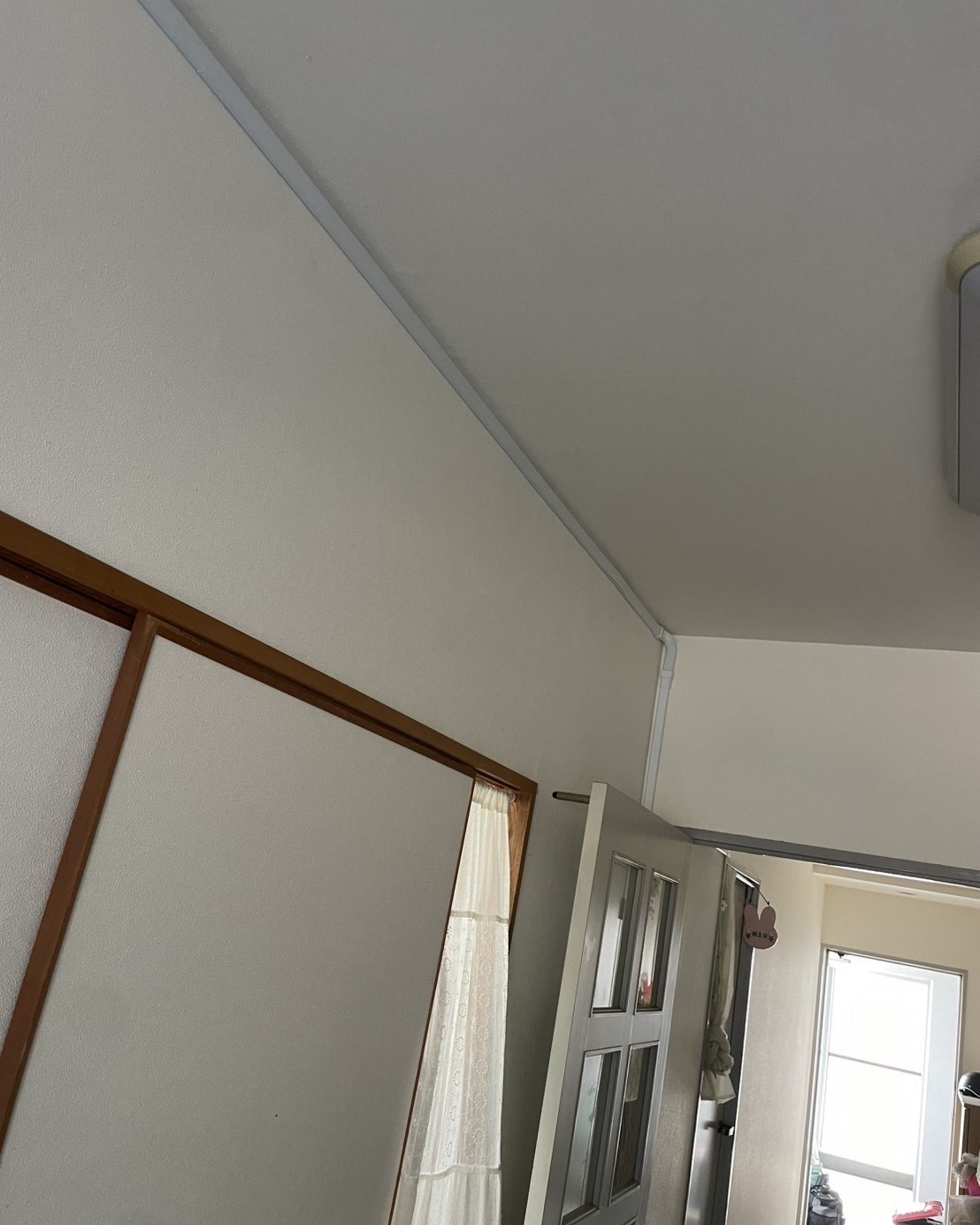

廊下側から天井に

  • 配線天井に入ってから分電盤側までに。
  • この作業は他の2台も同じく。
