狭い室外機のサービスバルコニー
- 今日のブログの紹介は大津市のO様の依頼です。
- 家電量販店、個人の電気業者からこの工事断られてイワタデンキに相談のお問い合わせ。
- 難所で狭いから電話で説明出来ませんから現地調査に一回見て欲しいって。
- 調査の結果、エアコンの専用コンセントは有るけど、エアコンの穴が無い、その代わりに自然給気口が有り、それを撤去してエアコンの穴に変換。
- 次の難点は狭いサービスバルコニー出るには、窓外にプライバシー用の別の小窓。それ外さないと室外機の運搬は無理ですから、工事当日にはそれを外す。
- 結論、すごい狭いサービスバルコニーだから室外機のみのスペースしか無いから、人は入れないし、勿論配管の接続も難しい。
- 一応プラン考えてその工事喜んで受けました。
エアコン取り付け前

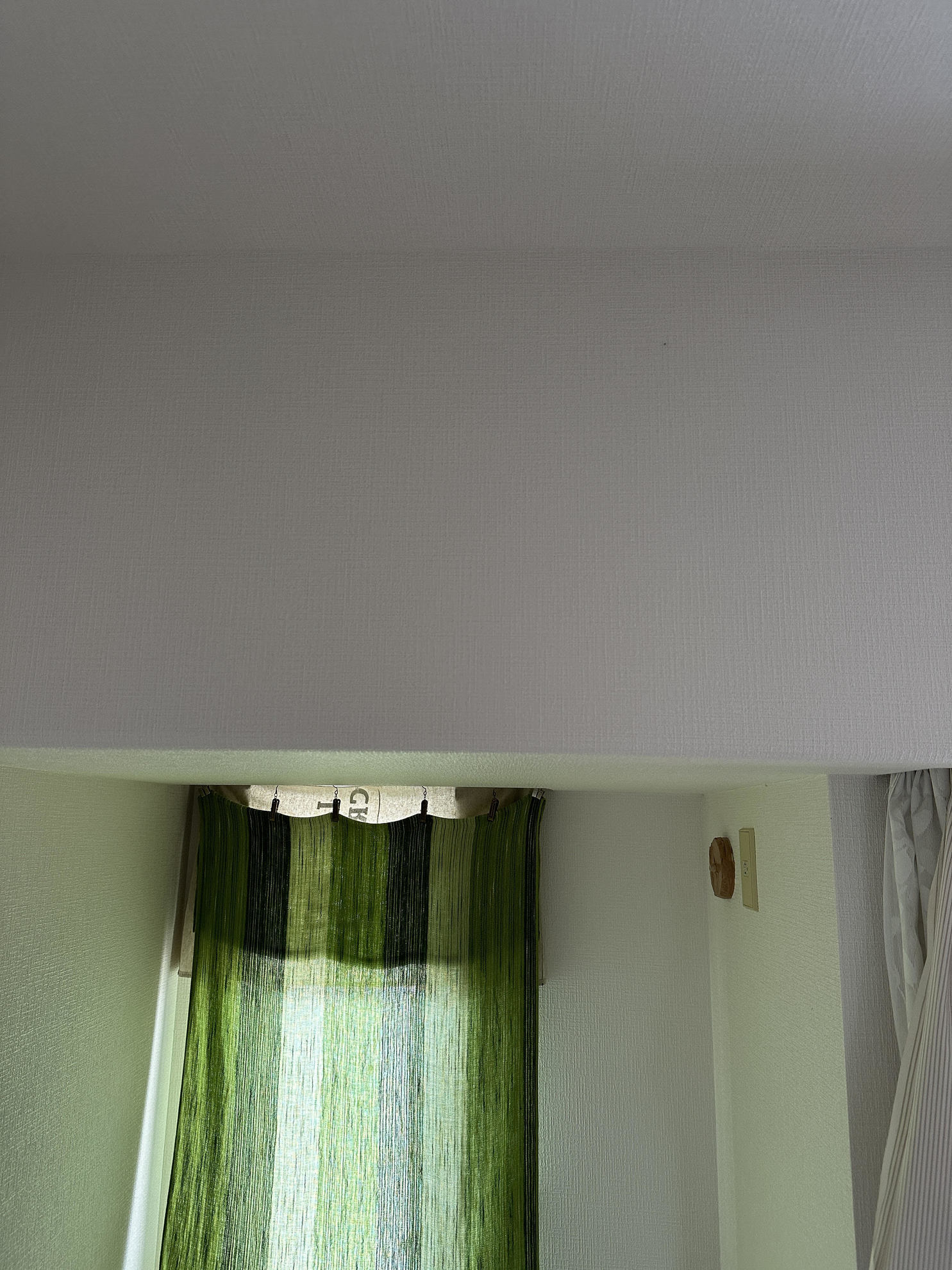

部屋の中の写真
- 今回エアコン新規で取り付ける壁です。
- 右横に見えるのが自然給気口、そしてそのすぐ右にエアコンの専用コンセント

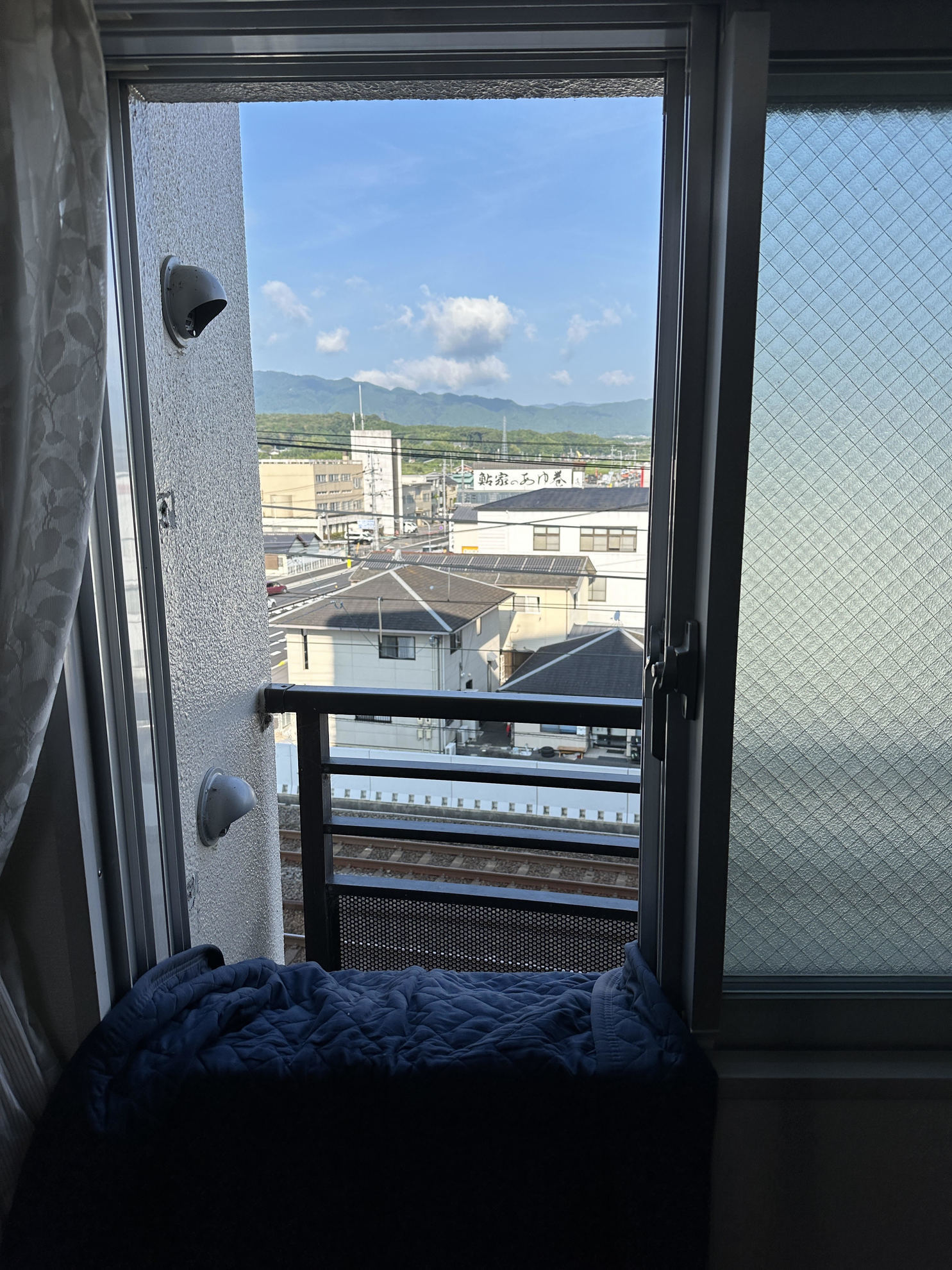

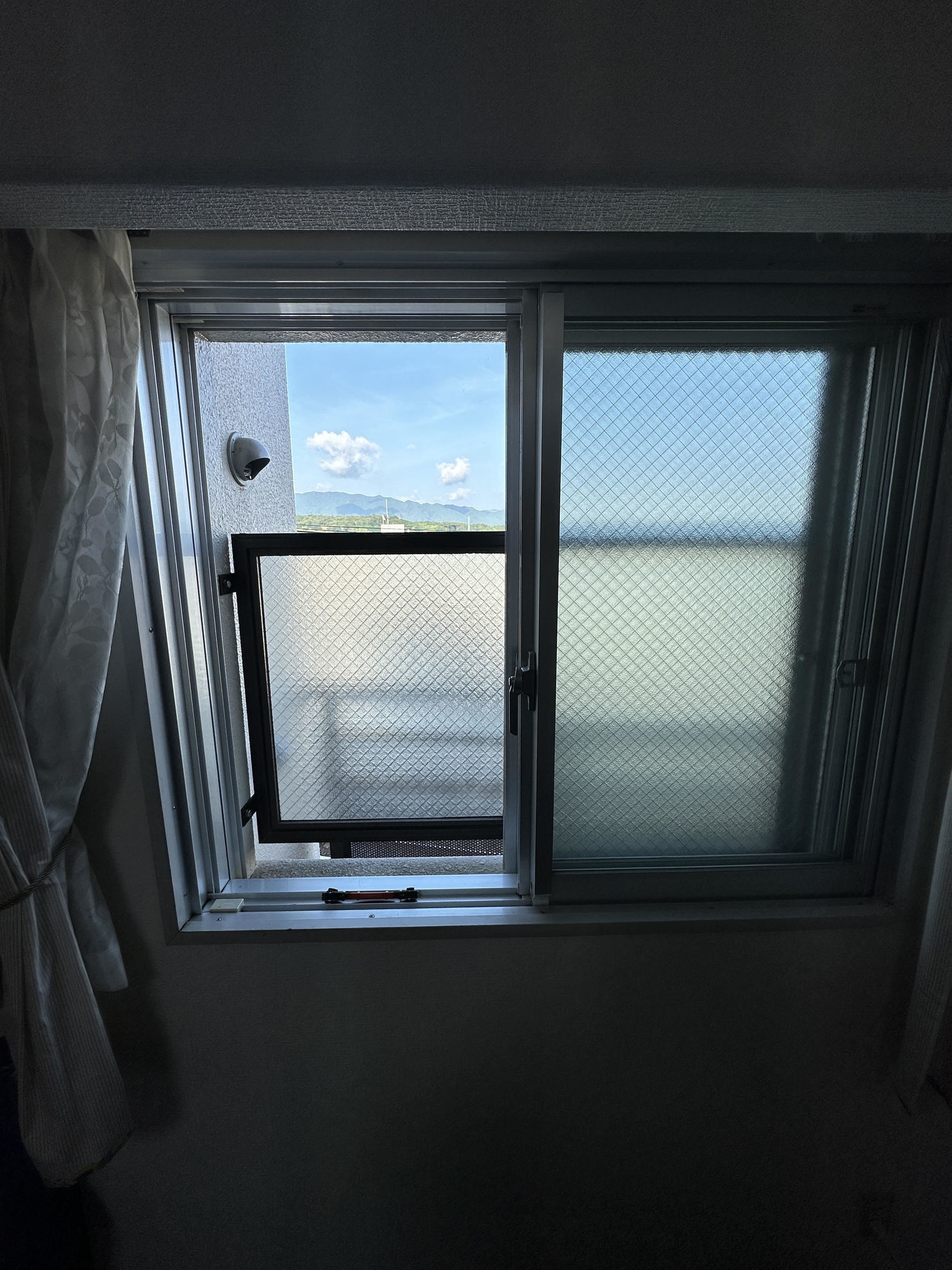

サービスバルコニーに出る窓窓
- 狭いサービスバルコニー出るにはこの窓からしかない。
- 窓外にはプライバシーウィンドウが設置されてます。

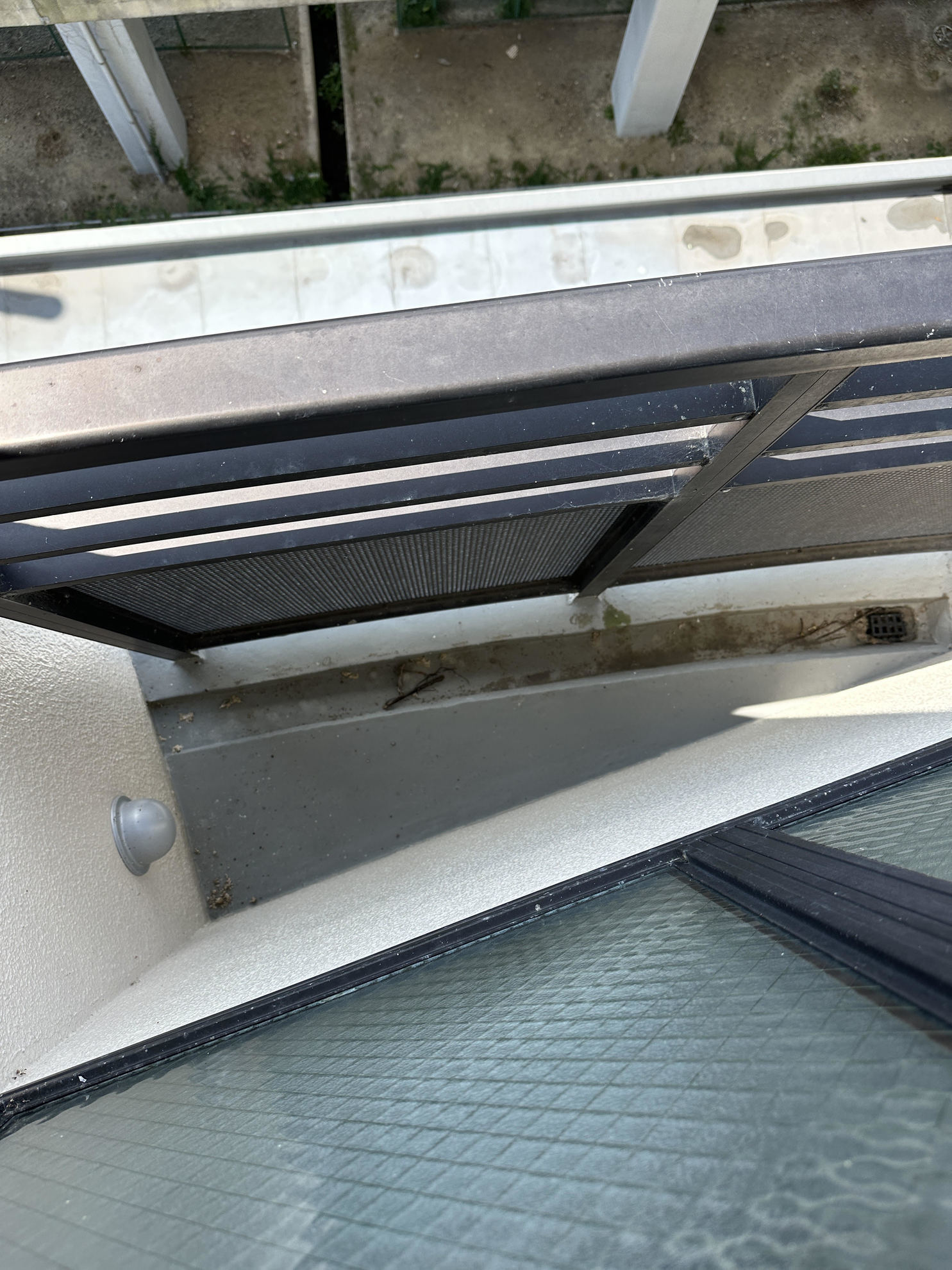

狭いサービスバルコニー
- 窓の外の狭いサービスバルコニーの写真です。
エアコン取り付け開始
プライバシーウィンドウ外し
- このプライバシーウィンドウ外せれなかったら工事にならないので、それを先外しました。
- 左右ボルト14番2本で固定されていました。

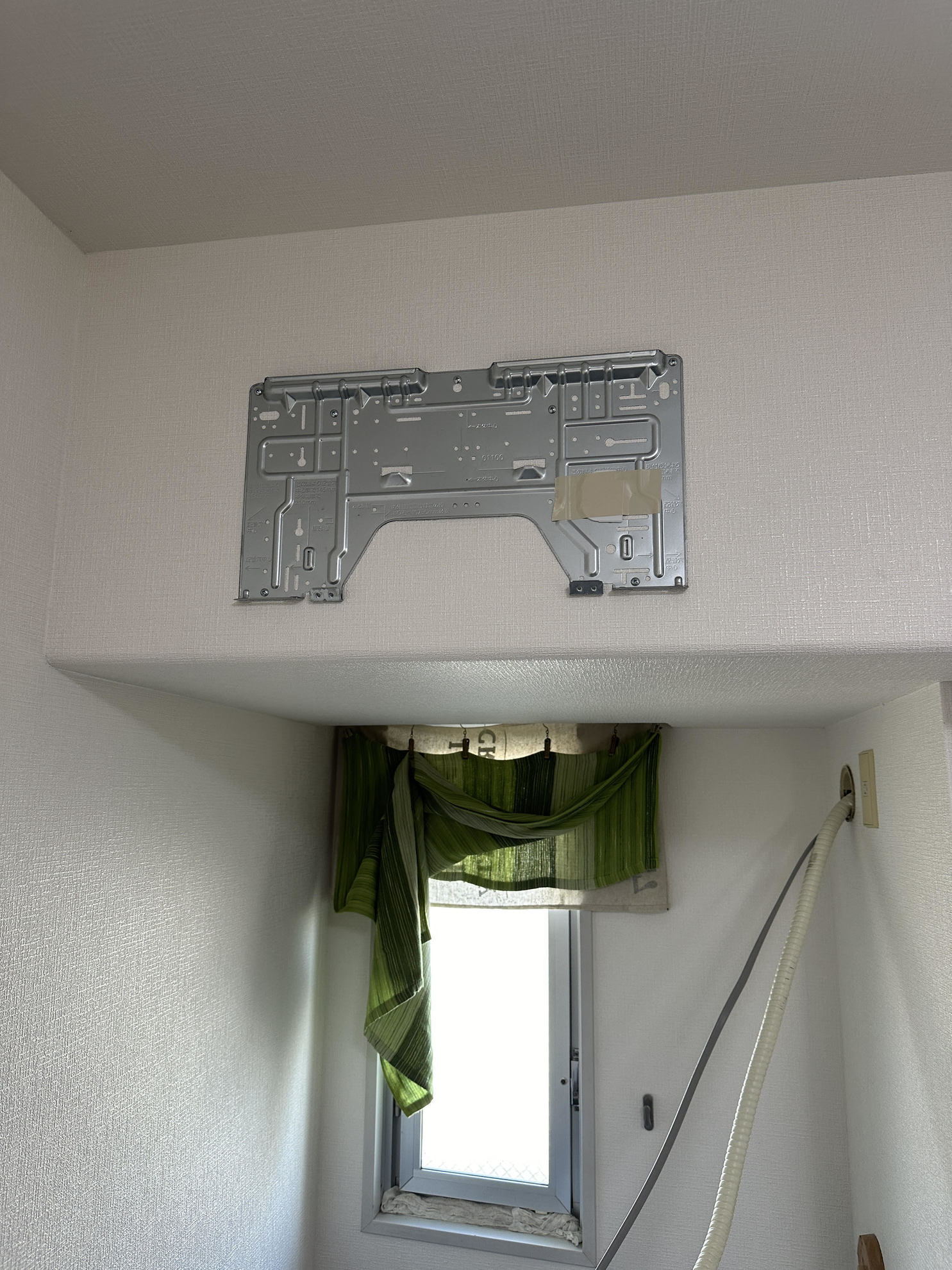

室内機背板固定
- 今回のエアコン右下抜きですから、開口部分のパーツを処分せずに、背板にテープで固定。

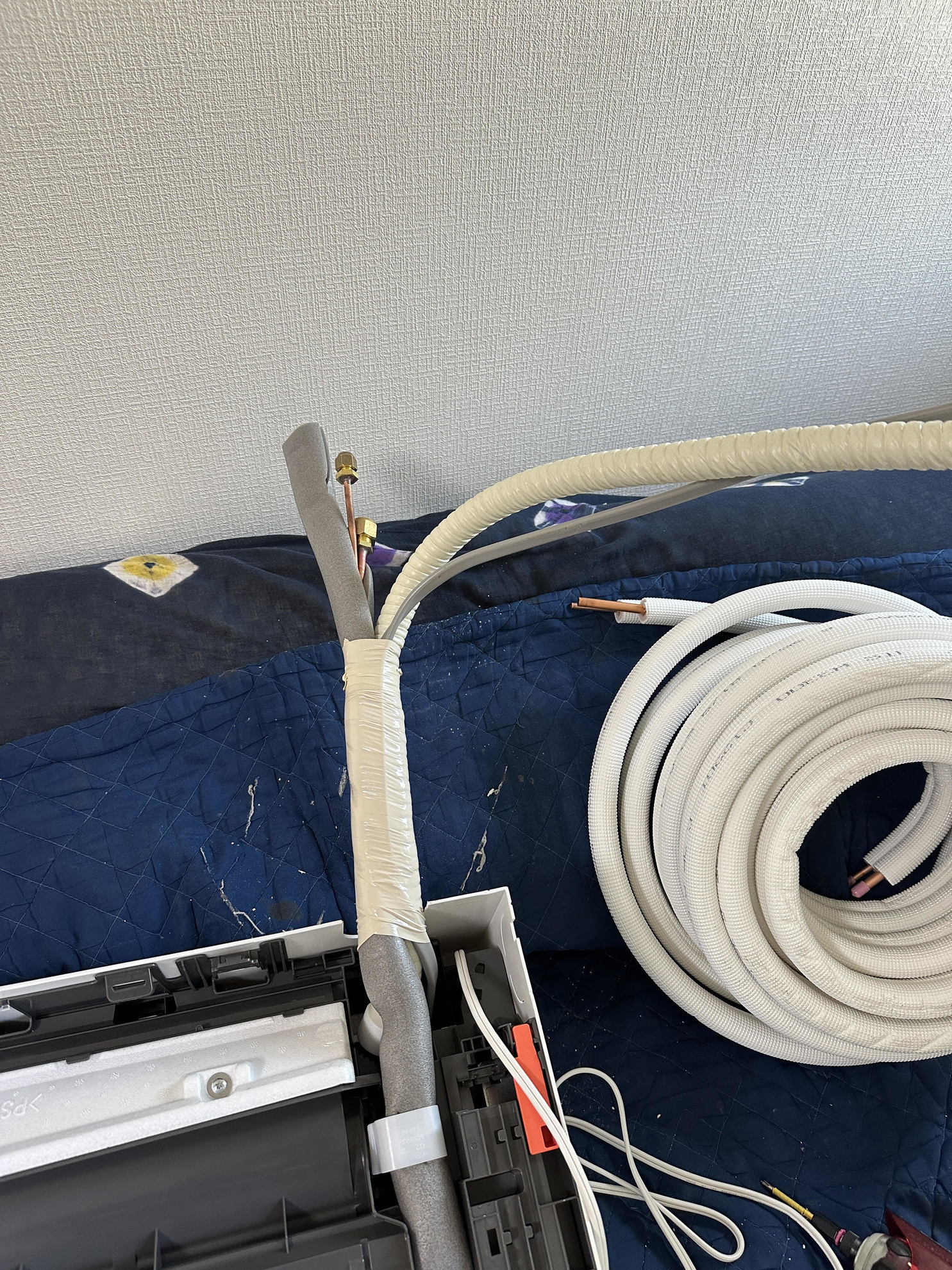

断熱ドレンホース
- 今回のエアコンの取り付けイレギュラーな為、断熱ドレンホースを使用しました。
- 結露、水の流れを考えてこれにしました。
エアコン取り付け
室内機取り付け
- 室内機に断熱ドレンホースと電線を繋いでから室内機を掛けました。

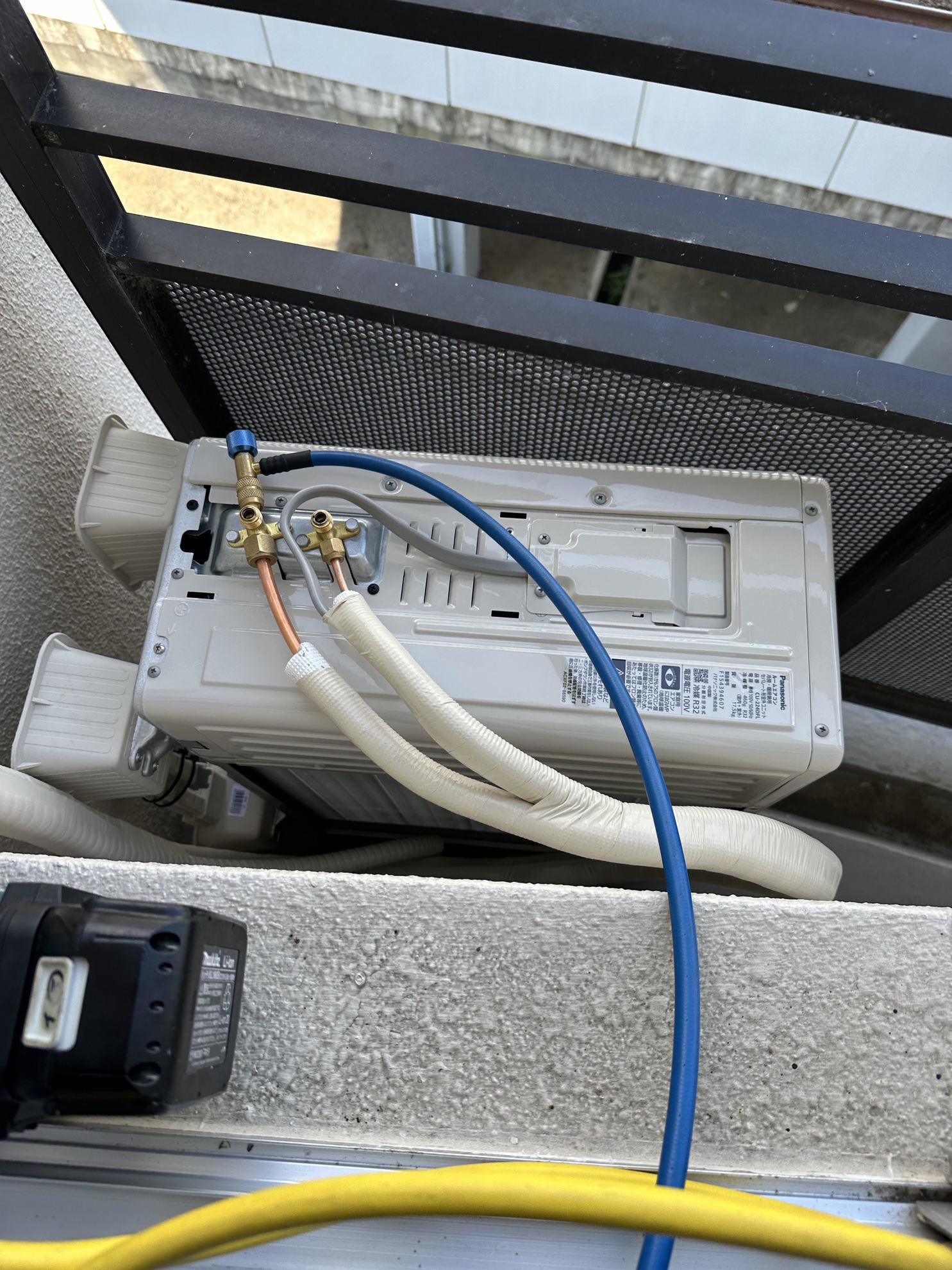

補足真空引き作業15分文
- 次は外のベントキャップ外してから、通常通りの配管接続。
- その後室外機の足には特殊なハイベースを工夫して取り付けてから、
- 室外機のバルブ部分上にして、窓外に出しました。写真の通り。
- その体制で接続完了。勿論真空引き作業してます。

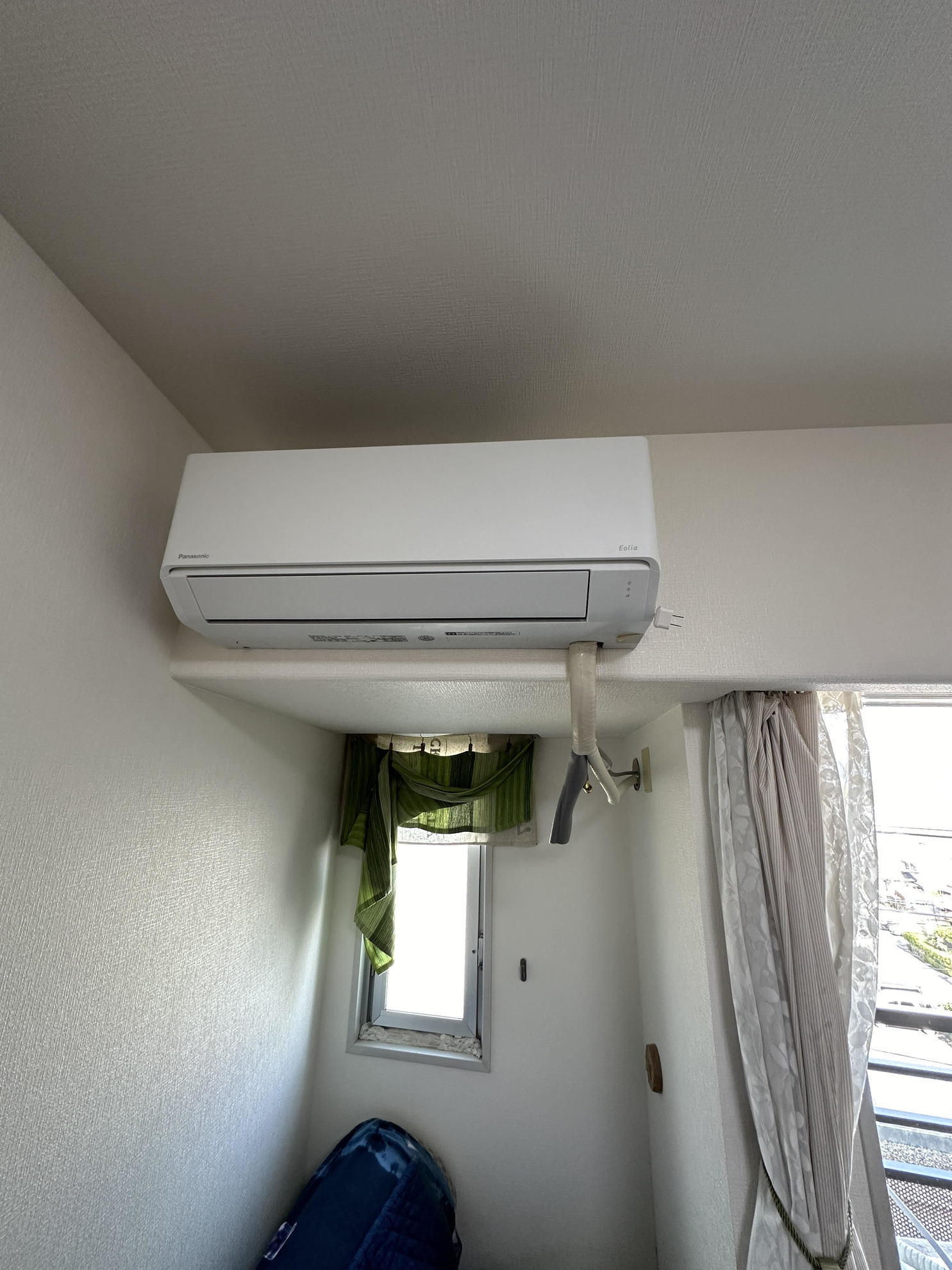

エアコン取り付け完了

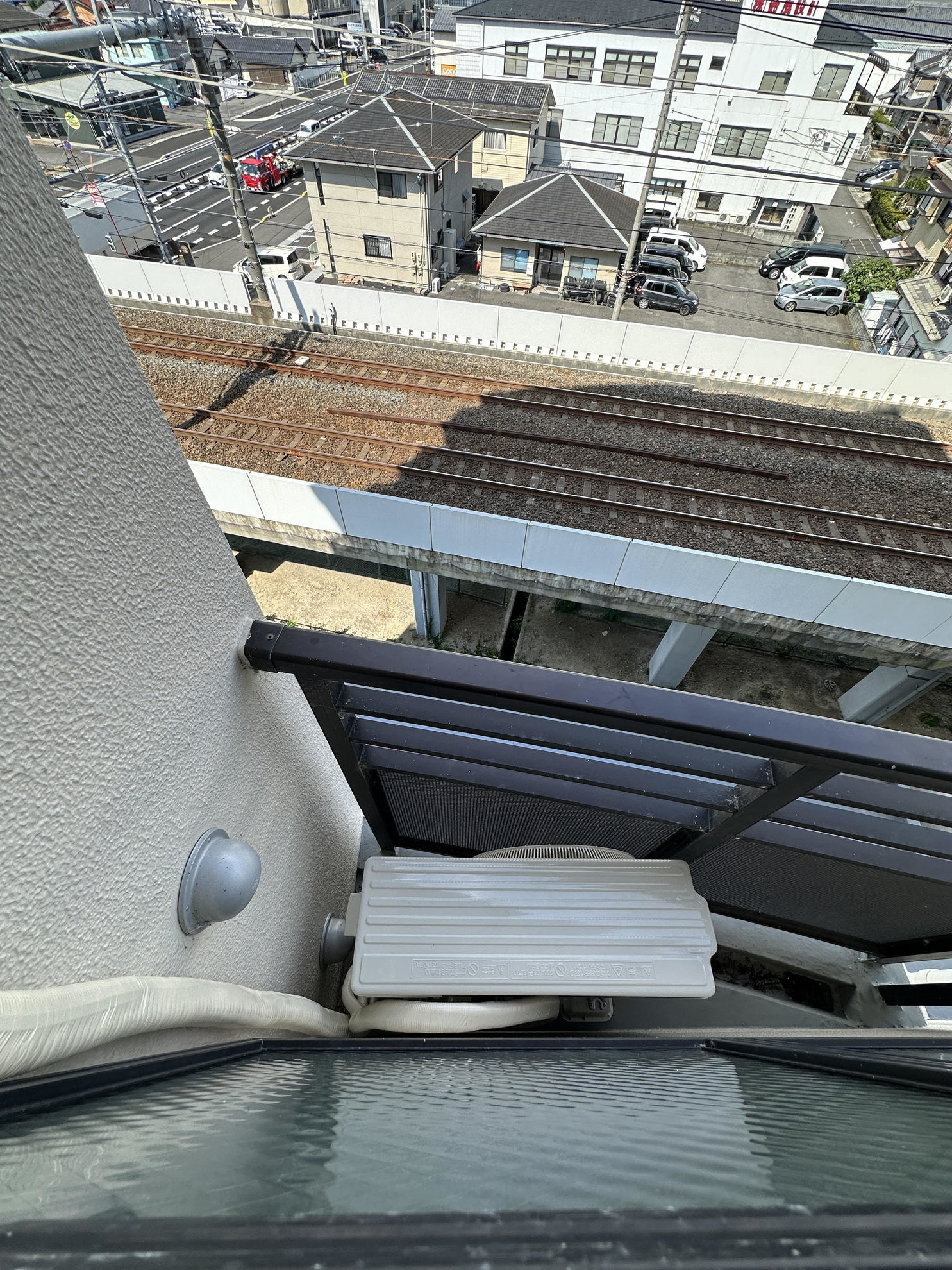

室外機の完成写真
- 室外機の後始末後は、室外機を正常の位置にしてから、
- プライバシーウィンドウの現状復旧

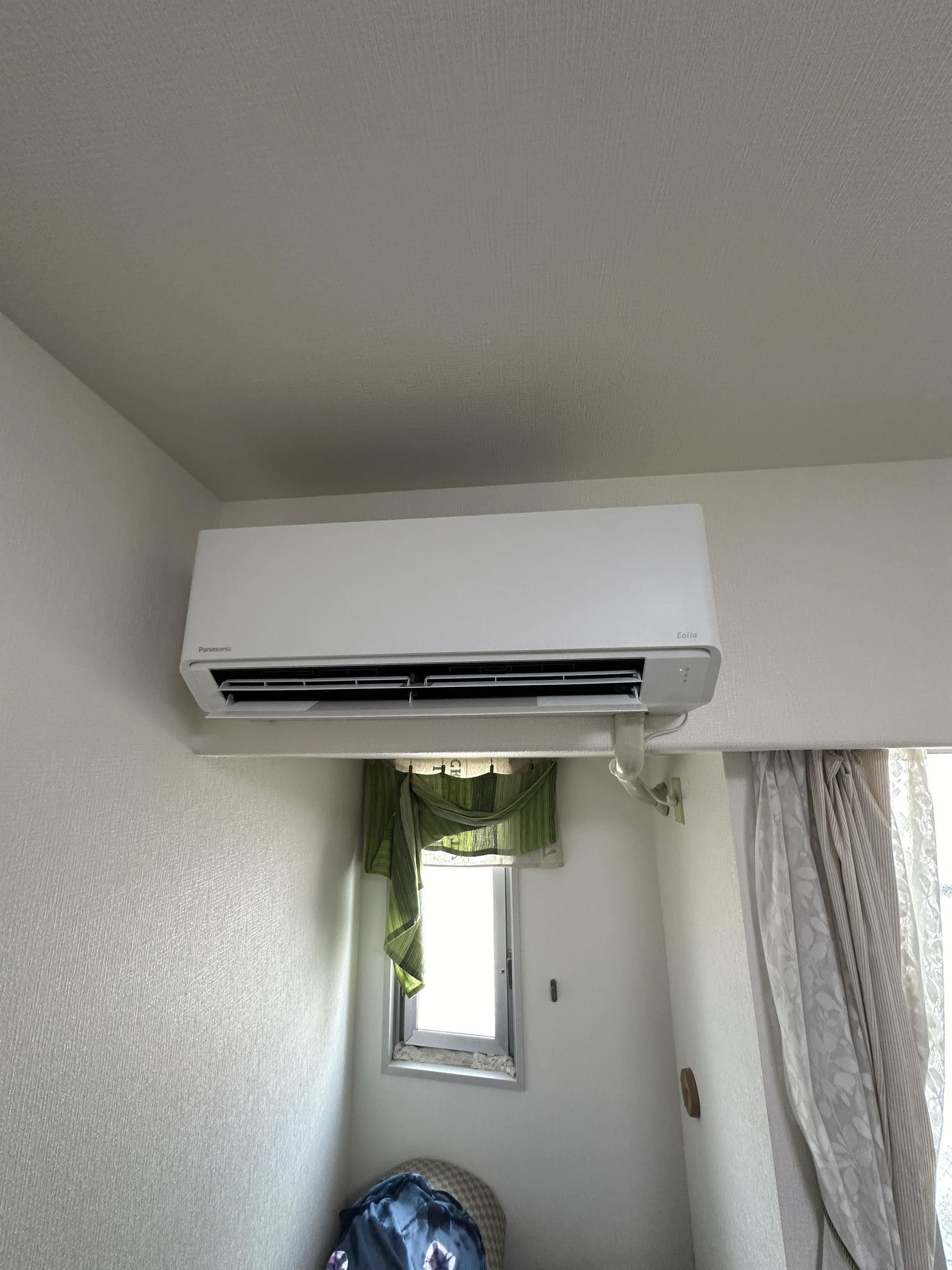

室内機の試運転
- 最後はエアコンのコンセント差して、試運転の確認して、
- 工事完了です。
