大津市のリゾートホテル|risora 5.6kWを新設

大津市のリゾートホテルに設置したダイキンrisora
  • 大津市のリゾートホテルで、ダイキンrisora 5.6kWを取り付けました。室内・屋外の化粧カバー施工に加え、専用コンセントも手直しします。グレー系の部材を選び、リフォーム後の内装に合わせて仕上げました。

施工前確認|室内と屋外の配管ルート

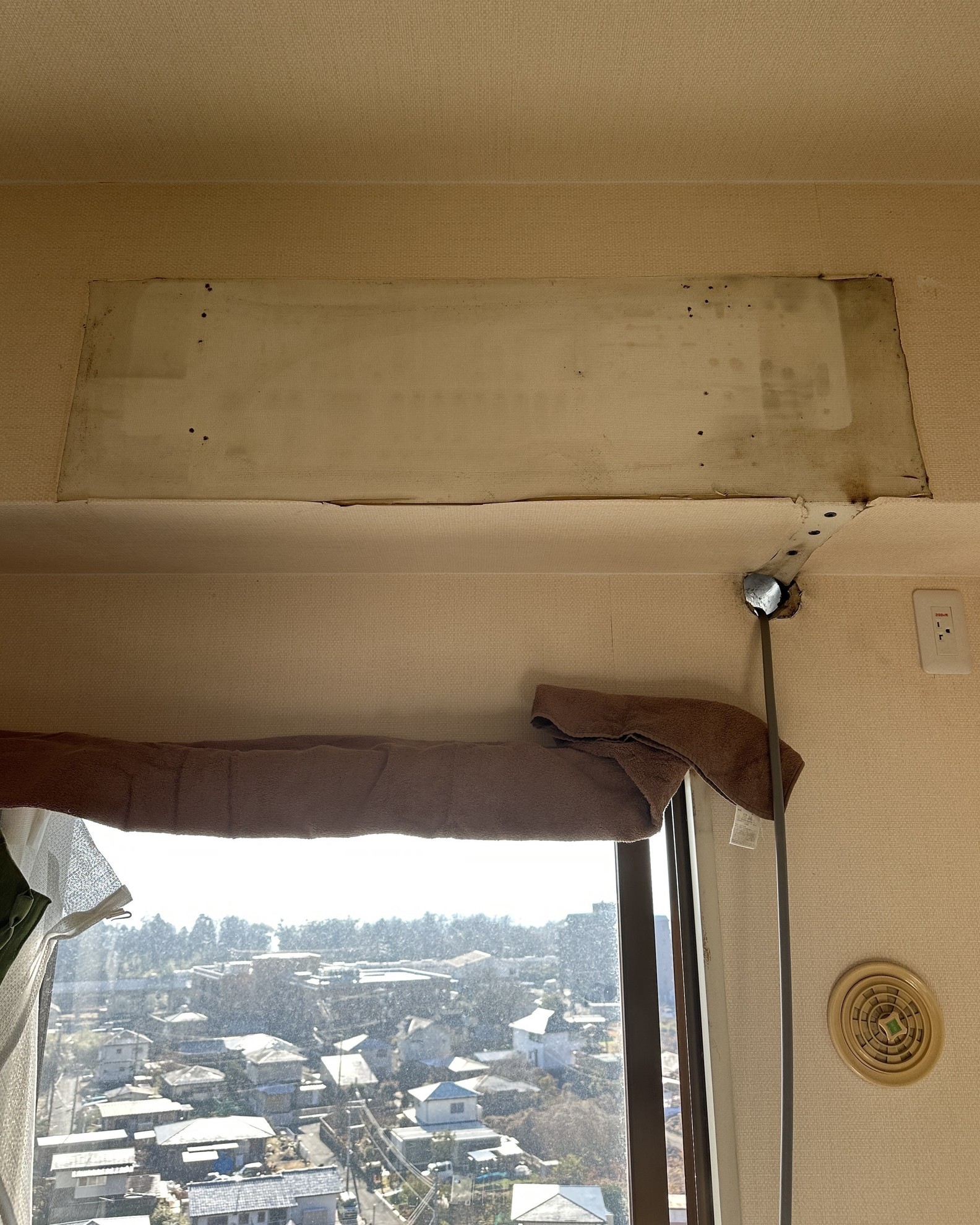

エアコン設置前の室内と配管穴

施工前の室内と配管穴

  • 施工前の室内です。室内機と屋内化粧カバーの位置を確認します。

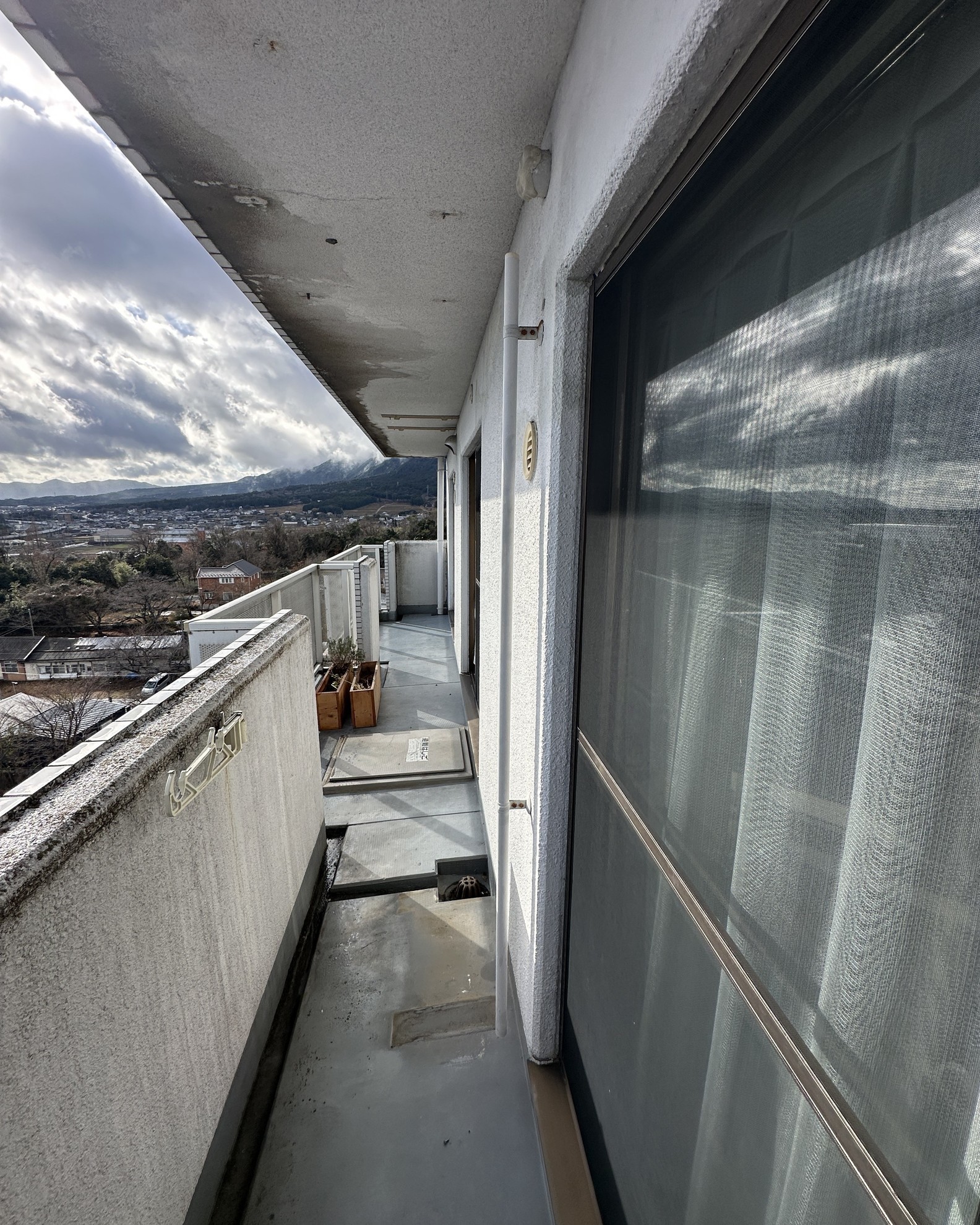

エアコン設置前の屋外配管ルート

施工前の屋外配管ルート

  • 屋外側では、配管穴から室外機までのルートと化粧カバーの納まりを確認しました。

貫通スリーブを加工|化粧カバーとの干渉を解消

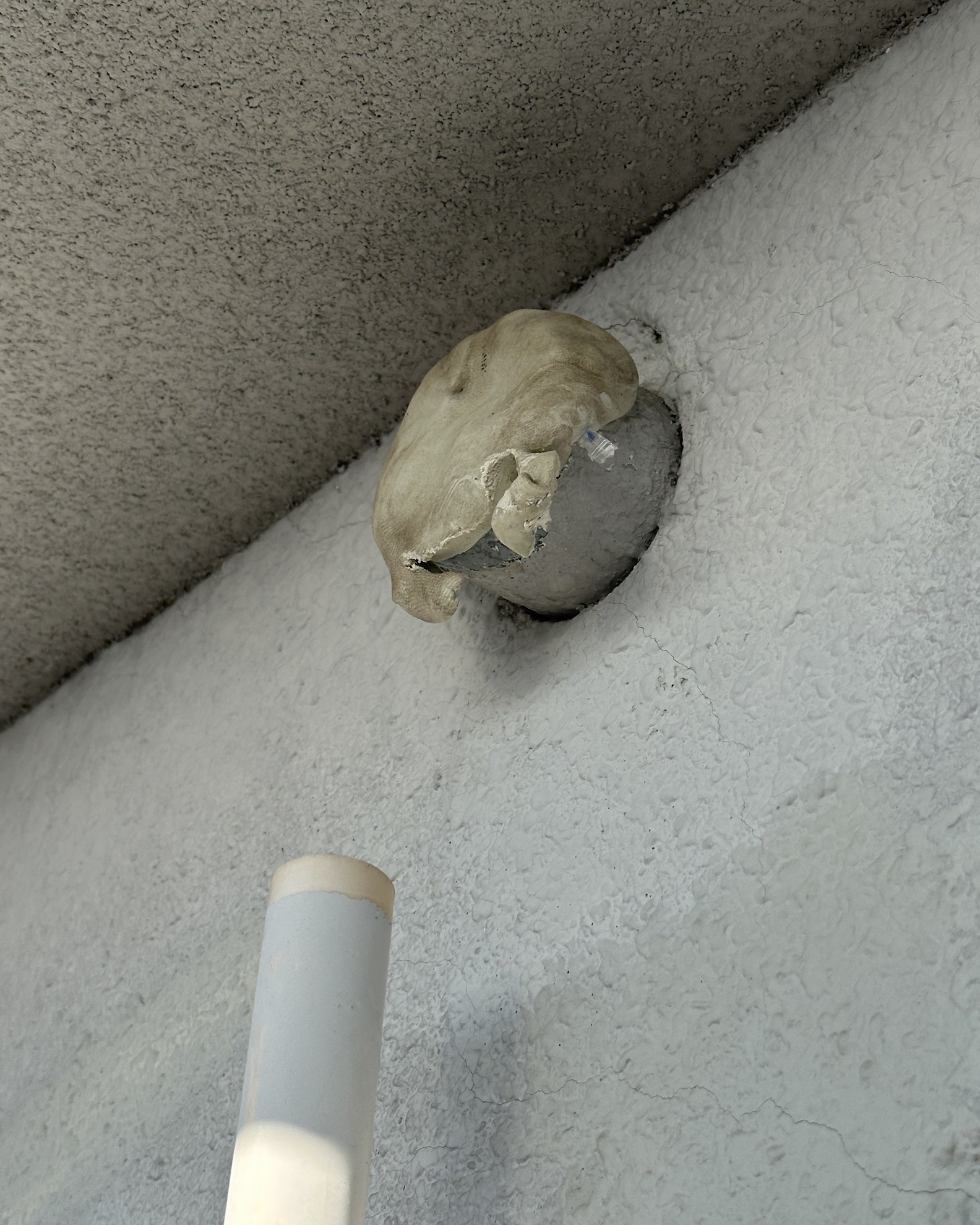

屋外化粧カバーと干渉する加工前の貫通スリーブ

壁面から突出した貫通スリーブ

  • 既設の貫通スリーブが壁面から出ており、屋外化粧カバーと干渉する状態でした。カバーを正しく納めるため、突出部分を加工します。

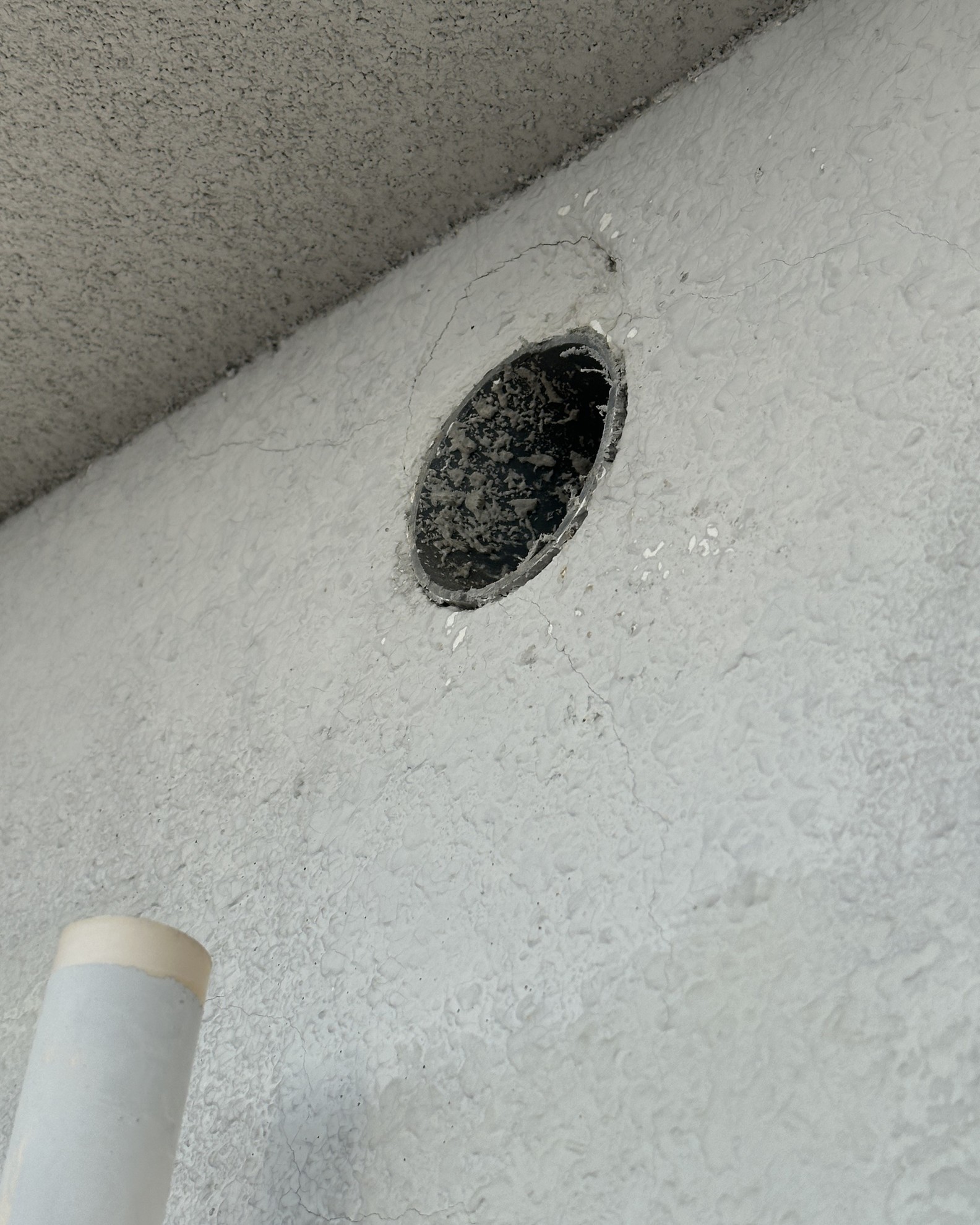

マルチツールで切りそろえた貫通スリーブ

加工後の貫通スリーブ

  • 壁面を傷めないよう、マルチツールでスリーブの突出部分を切りそろえました。

専用コンセントを交換・向きを調整

交換前のエアコン専用コンセント

交換前の専用コンセント

  • 既設の専用コンセントは、化粧カバーと電源プラグをきれいに納めるため手直しが必要でした。
交換して位置を整えたエアコン専用コンセント

交換・位置調整後の専用コンセント

  • 新しい専用コンセントへ交換し、設置位置を整えました。

取り付け機種|ダイキンrisora F563TSAPW

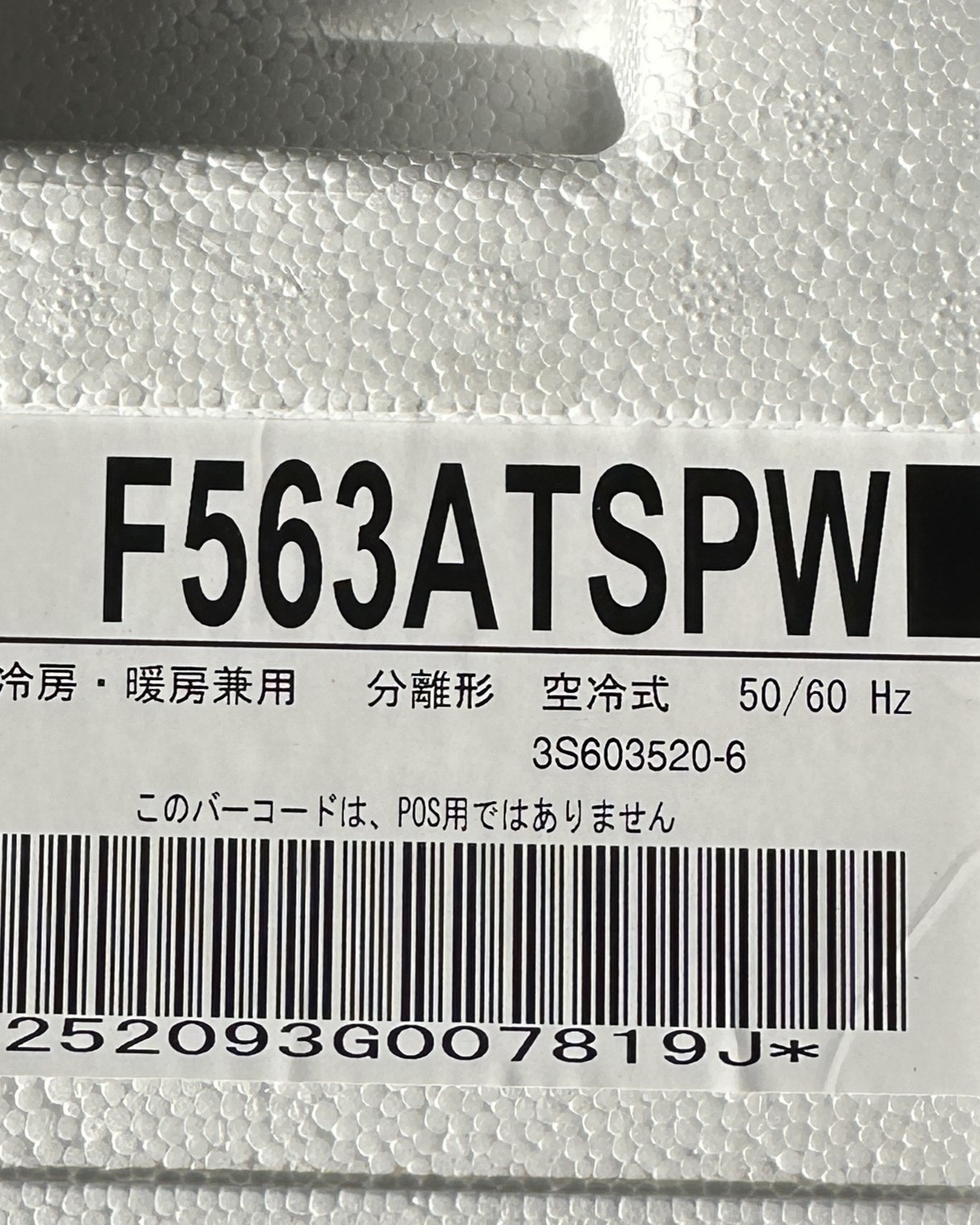

ダイキンrisora F563TSAPW 5.6kW

ダイキンrisora F563TSAPW

  • 今回取り付けた機種は、ダイキンrisora F563TSAPW(5.6kW・18畳用)です。

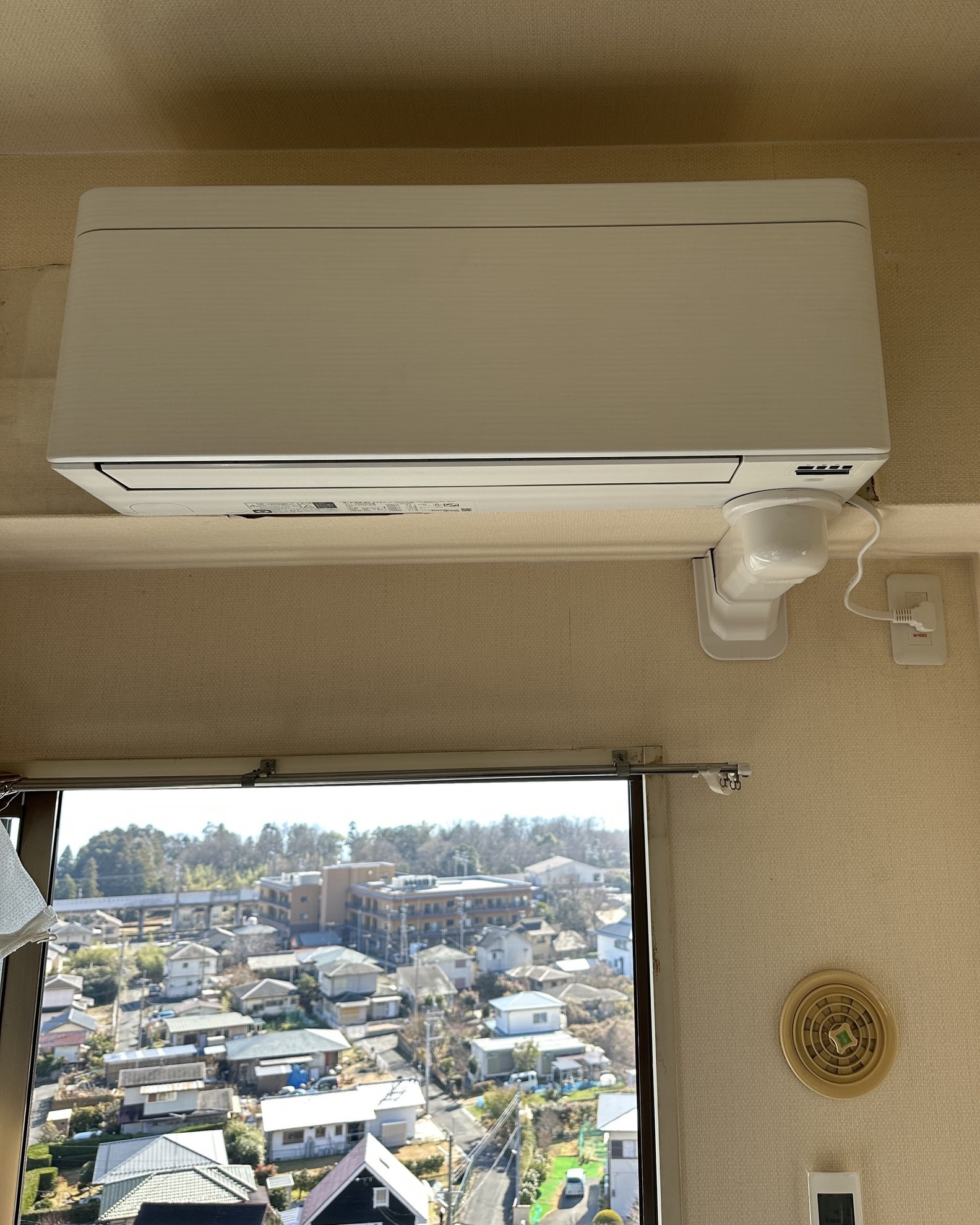

屋内化粧カバーとダイキンrisora室内機

室内機と屋内化粧カバーの取り付け完了

  • 屋内化粧カバーを取り付け、電源プラグの向きを180度調整して見た目も整えました。

屋内・屋外化粧カバー施工と真空引き

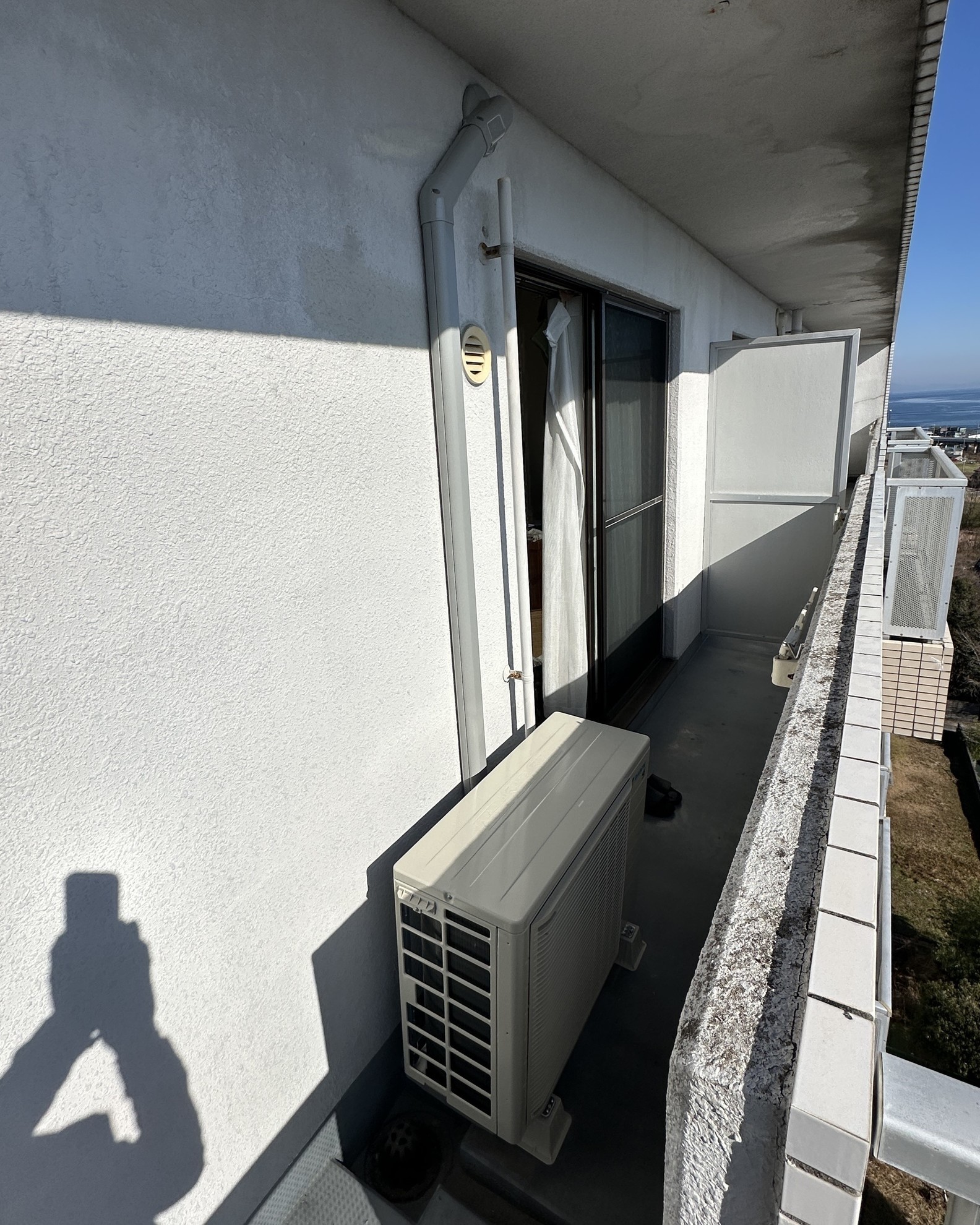

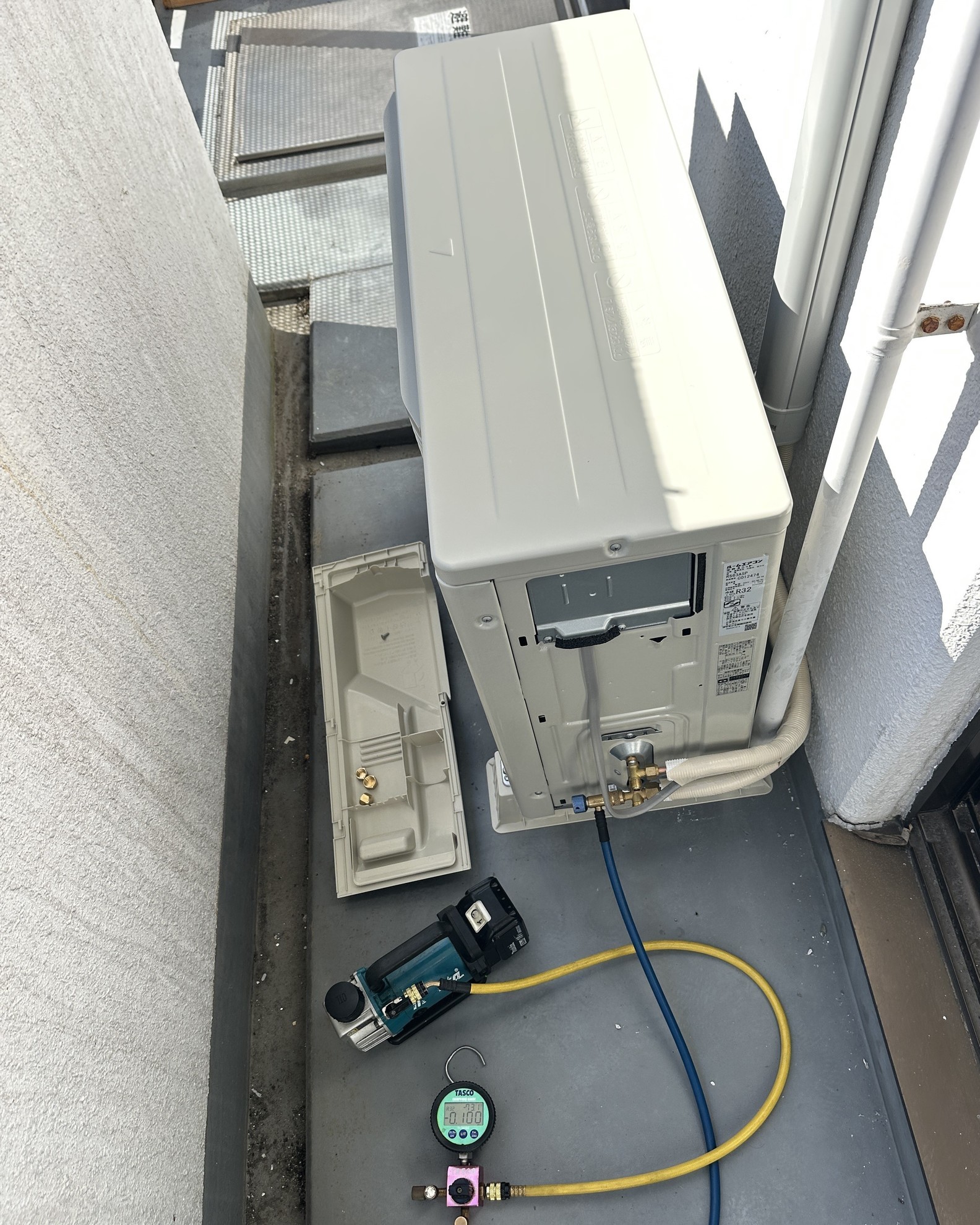

グレーの屋外化粧カバーと真空引き中の室外機

室外機の真空引き作業

  • 屋外側はグレーの化粧カバーで配管を保護し、室外機の真空引きを15分行いました。
大津市のホテルに設置完了したダイキンrisora

ダイキンrisora 5.6kWの設置完了

  • 室内機と前面パネルを取り付け、ダイキンrisora 5.6kWの設置が完了しました。
