2段置き架台のウルルさらら入れ替え前
- 栗東市のN様の積水ハイム住宅にて、
- 隠ぺい配管を利用したエアコン入替工事を行いました。
- 工事内容は2階の二部屋の洋室のエアコンの室外機が２段置き架台に設置しておられまして、同時に入れ替え工事した方が安くなりますから。
- 通常上の室外機は問題無いですけど、下の室外機の外しが難易度が高い、特にうるるさらら。
- 写真で見た通り。
- 洋室のレイアウトは同じ為、室内機の入れ替えの解説は洋室①のみ。
積水ハイムのエアコン入れ替え前

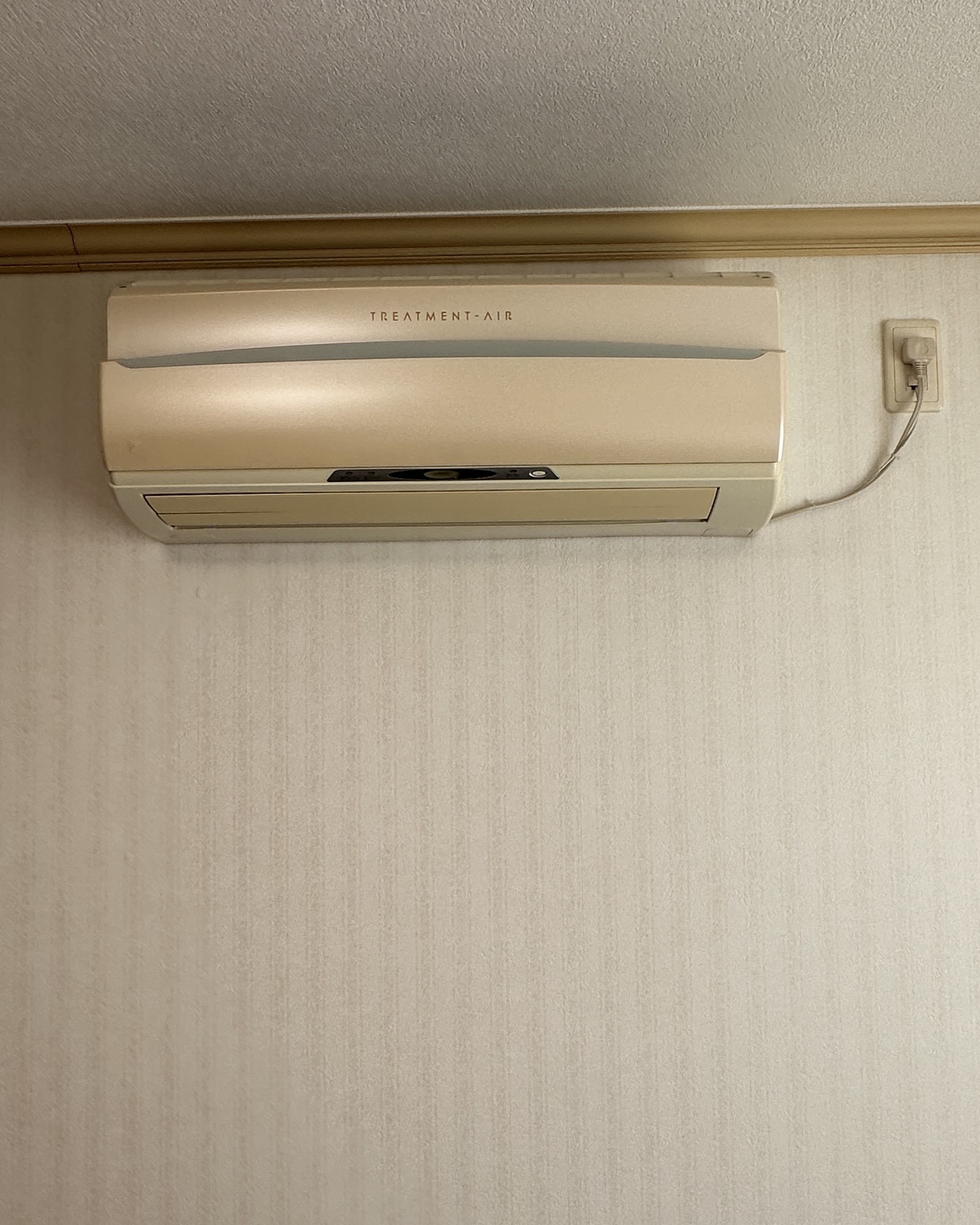

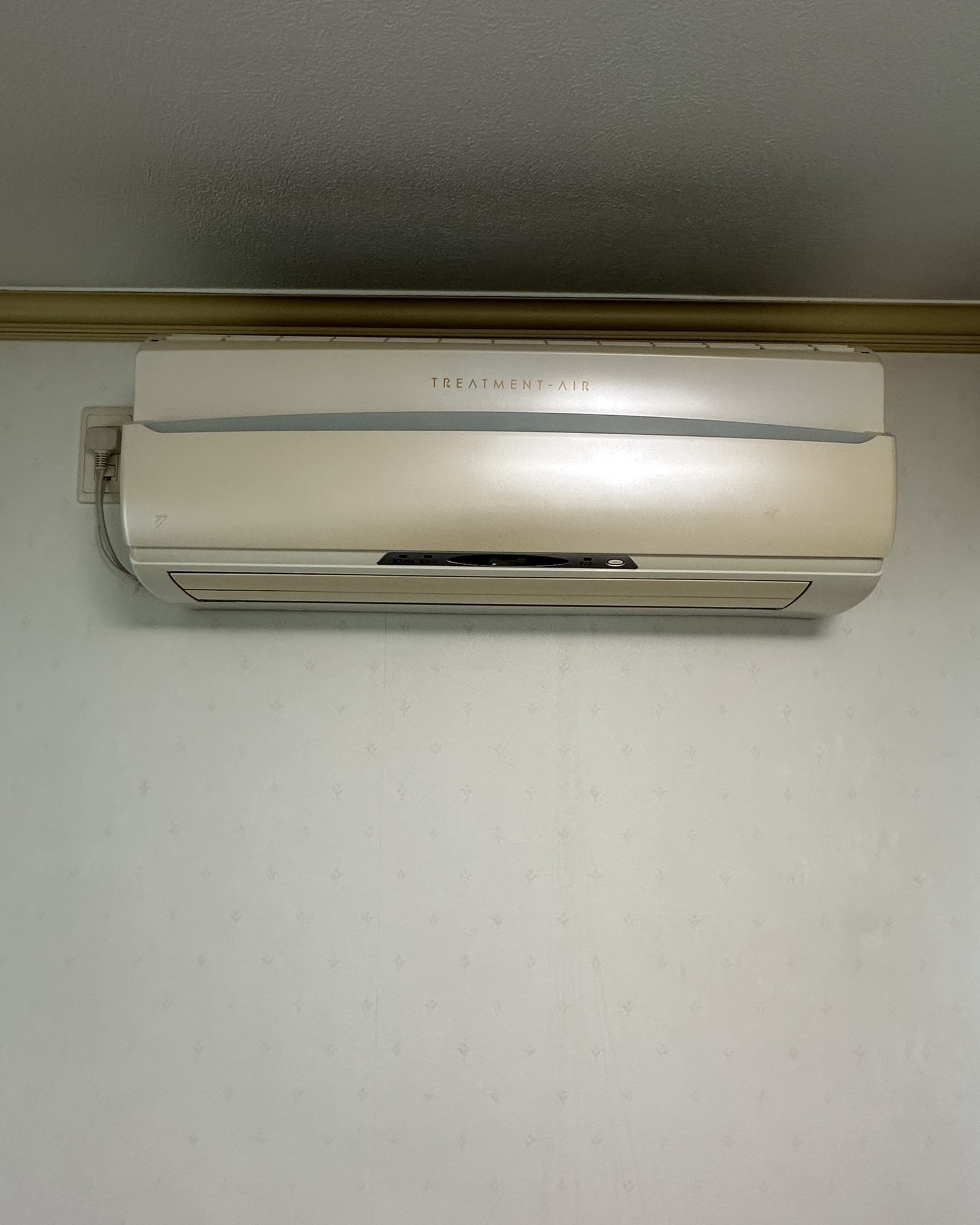

洋室①
- 2階の洋室①の室内機は隠ぺい配管工事で施工されています。
洋室②
- 洋室②同様。

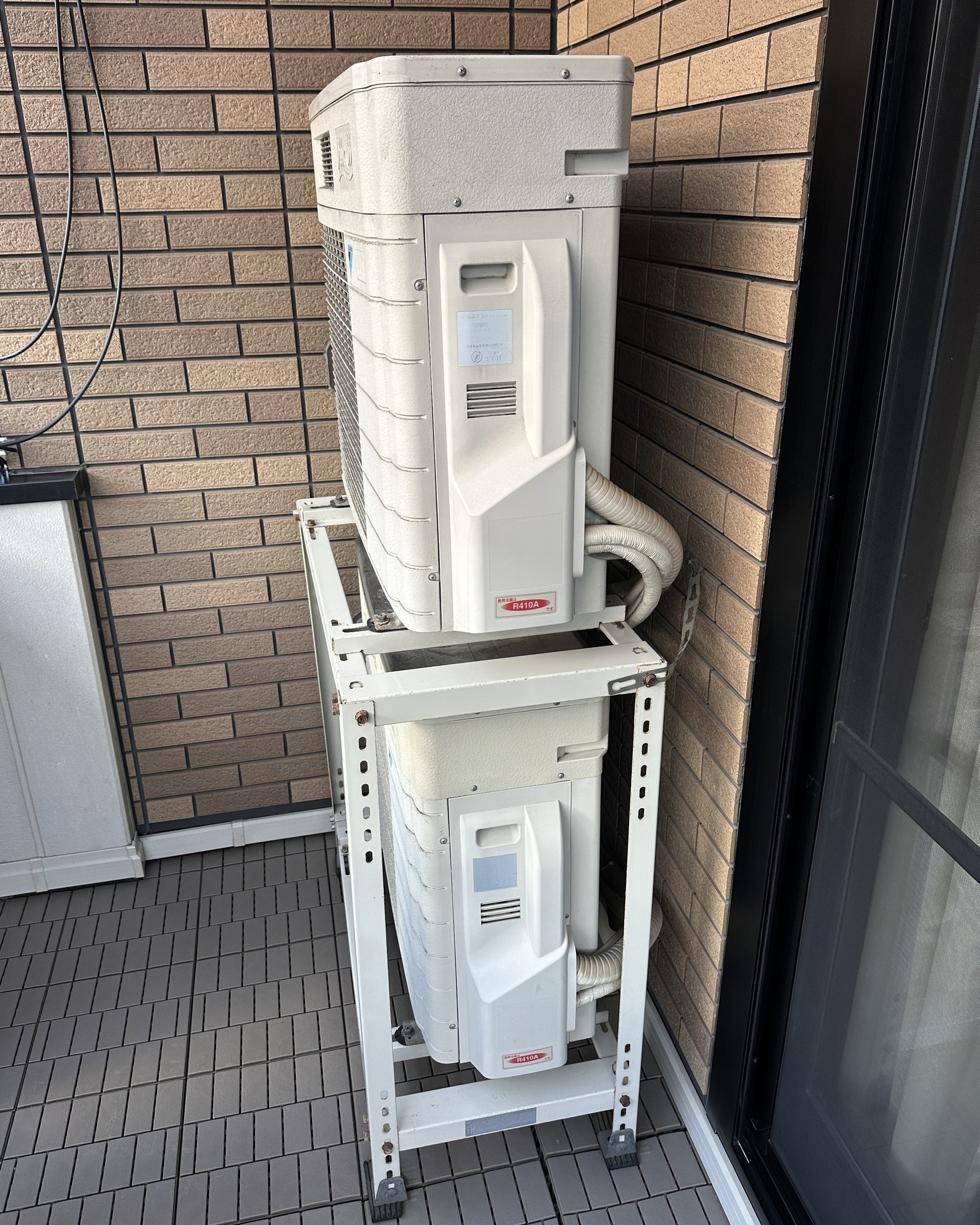

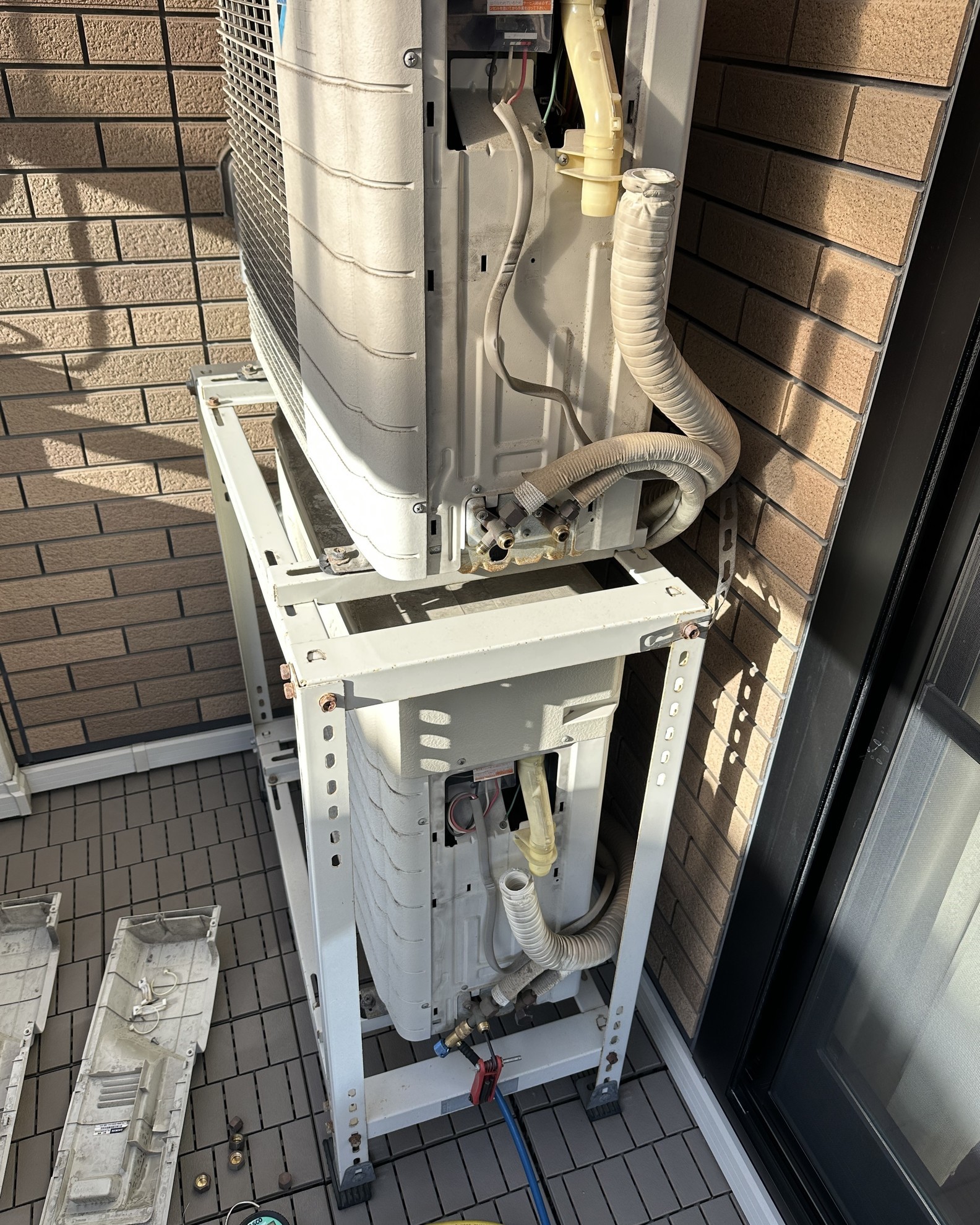

2階ベランダの二段置き架台
- 2階寝室のベランダにうるるさららの室外機、２段置き架台で設置。
エアコン撤去工事前の準備
- 隠ぺい配管のエアコン入れ替え前には、同時に二部屋のエアコンを強制運転して、
- ポンプダウン作業（ガス回収）
洋室①のエアコン撤去工事
洋室①の室内機
- ポンプダウン作業完了後、

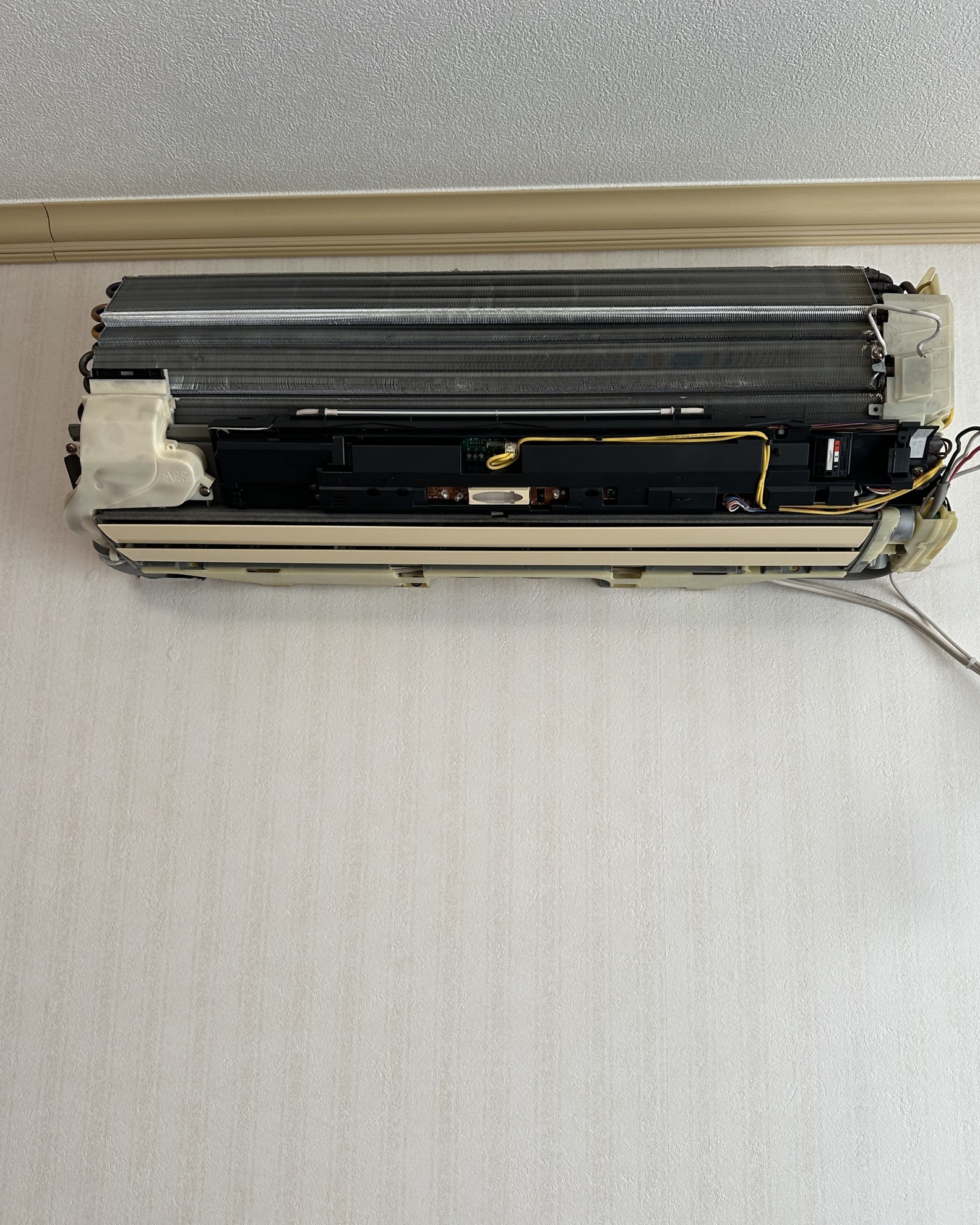

室内機の外し撤去作業
- 隠ぺい配管工事で有る為、前面カバーから外します。

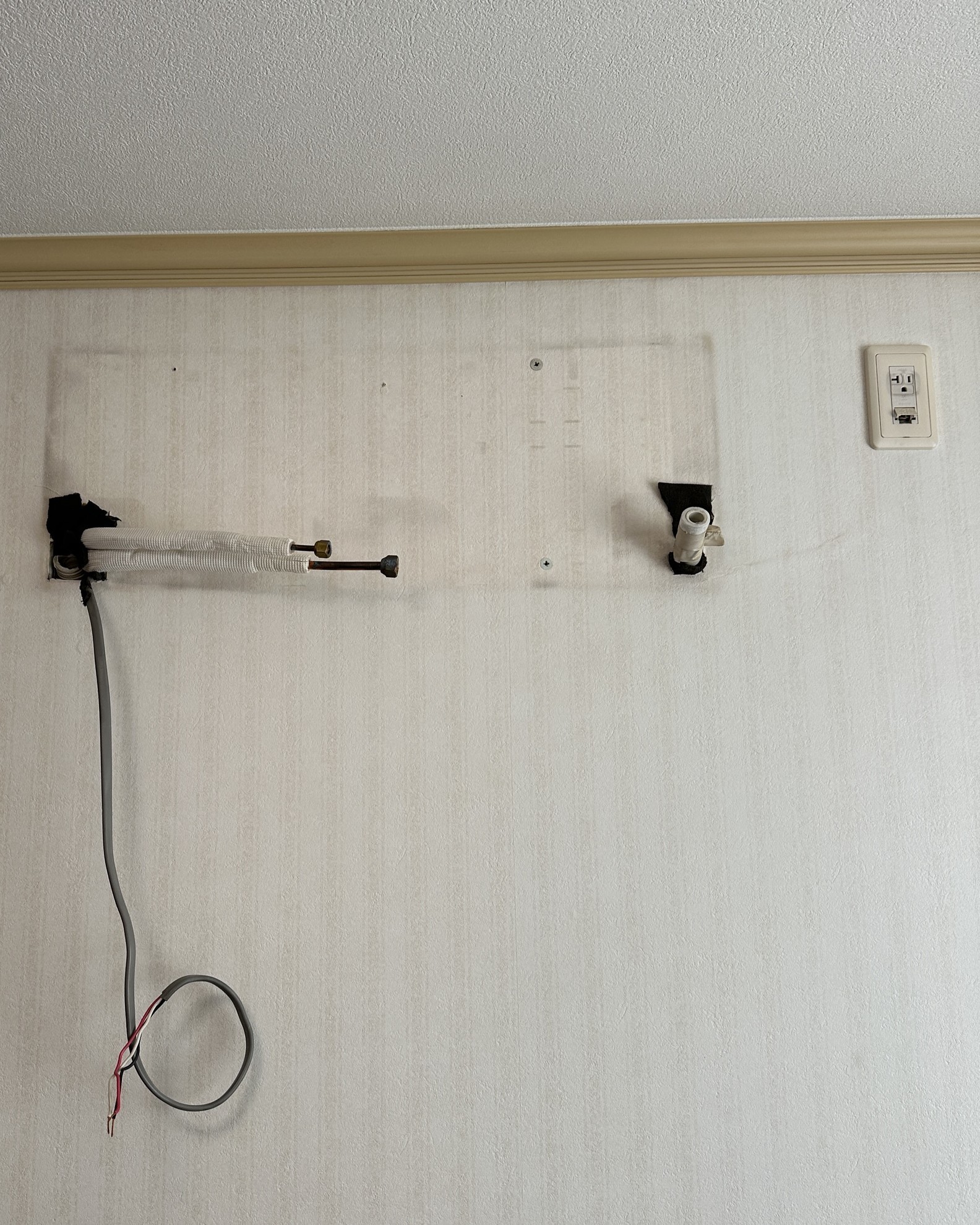

室内機の撤去完了
- 室内機撤去作業後、
- 気が付いた事が有りました、
- 今回の室内機は滅多にないうるるさららの隠ぺい配管工事で有った為、左側に普段有るドレンホースの代わりに加湿ホース、
- そしてドレンホースは右側から出ていました。
洋室①のエアコン取り付け工事
ダイキンEシリーズ
- 今回二部屋に取り付けるエアコンはダイキンのEシリーズの2.2Kwのエアコン。

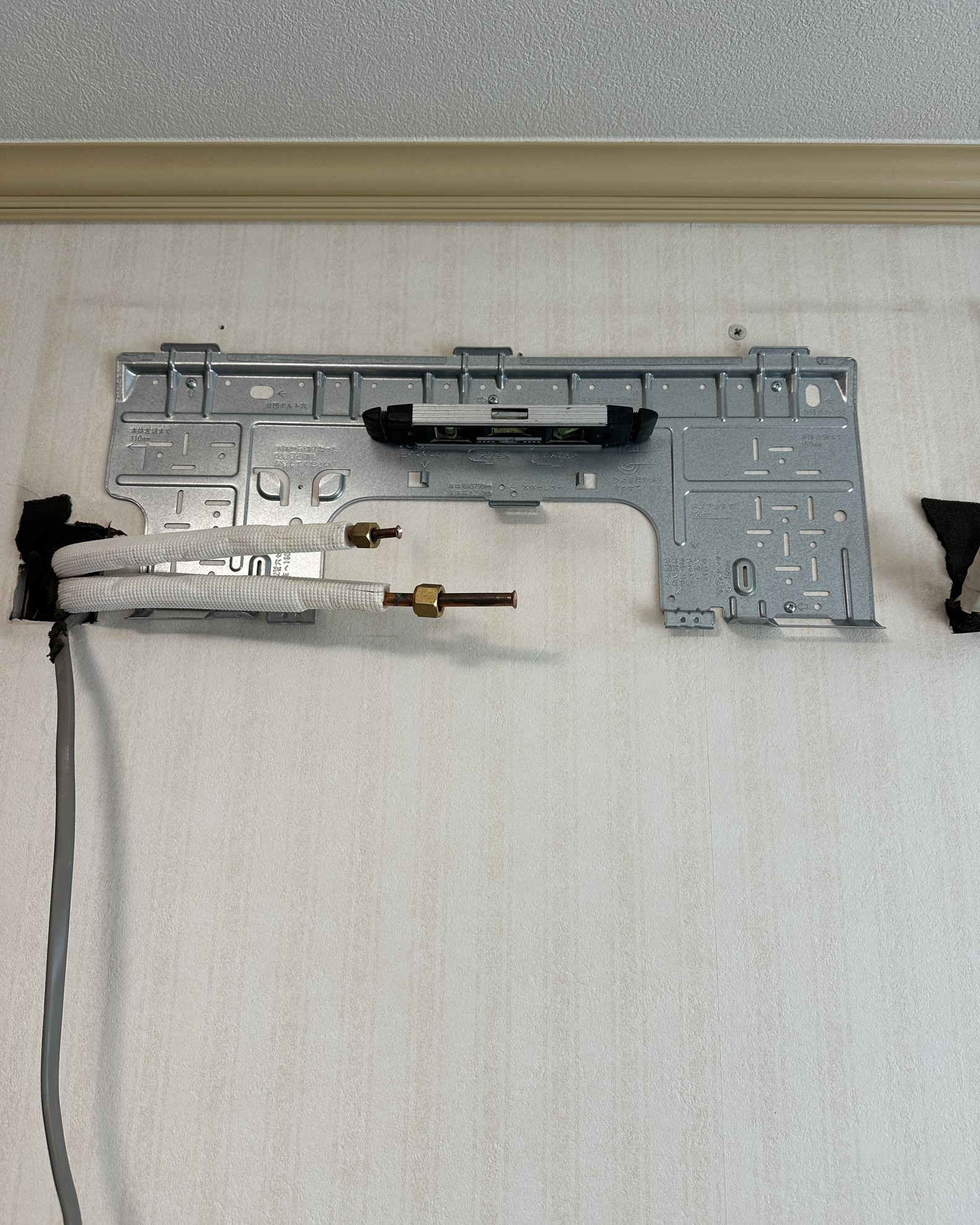

- この写真では背板固定後に冷媒配管のナットを新しく。

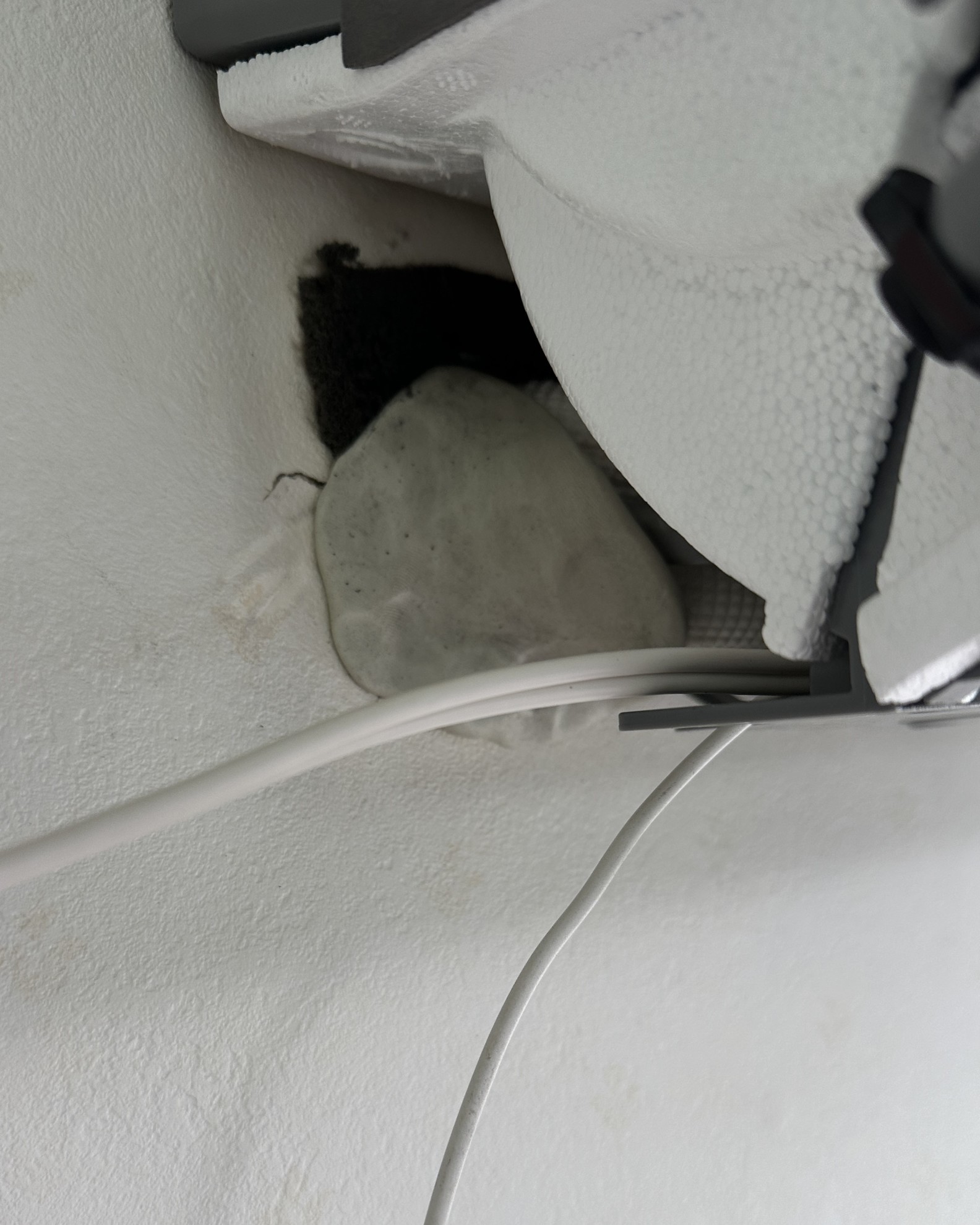

結露防止
- 室内機収めた後に、隠ぺい配管の壁の隙間をパテで埋めました。
- 夏場にその隙間から暖かい空気防ぐ為です。

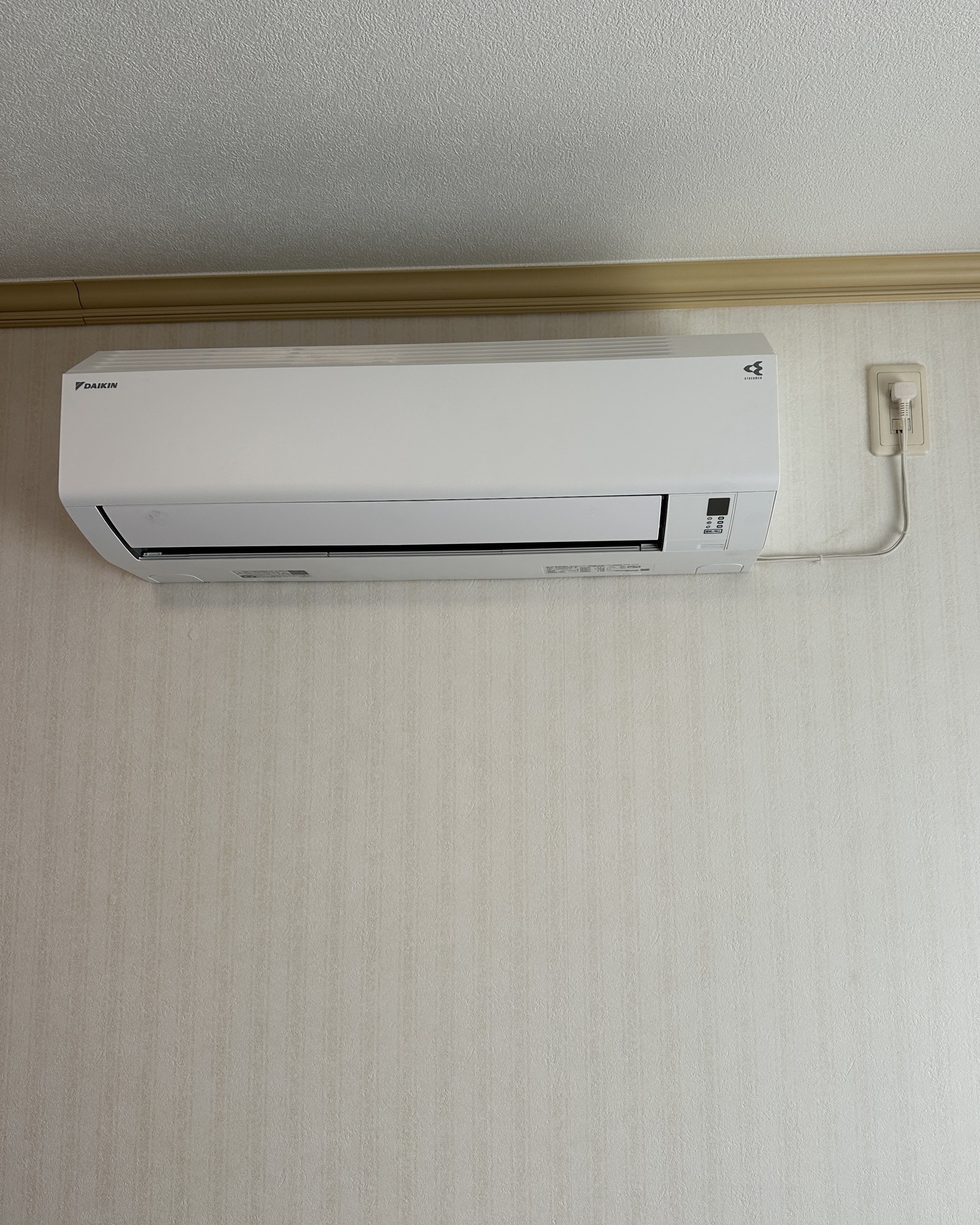

エアコンの取り付け完了
- 洋室①の室内機の完了後の写真です。
2段置き架台作業

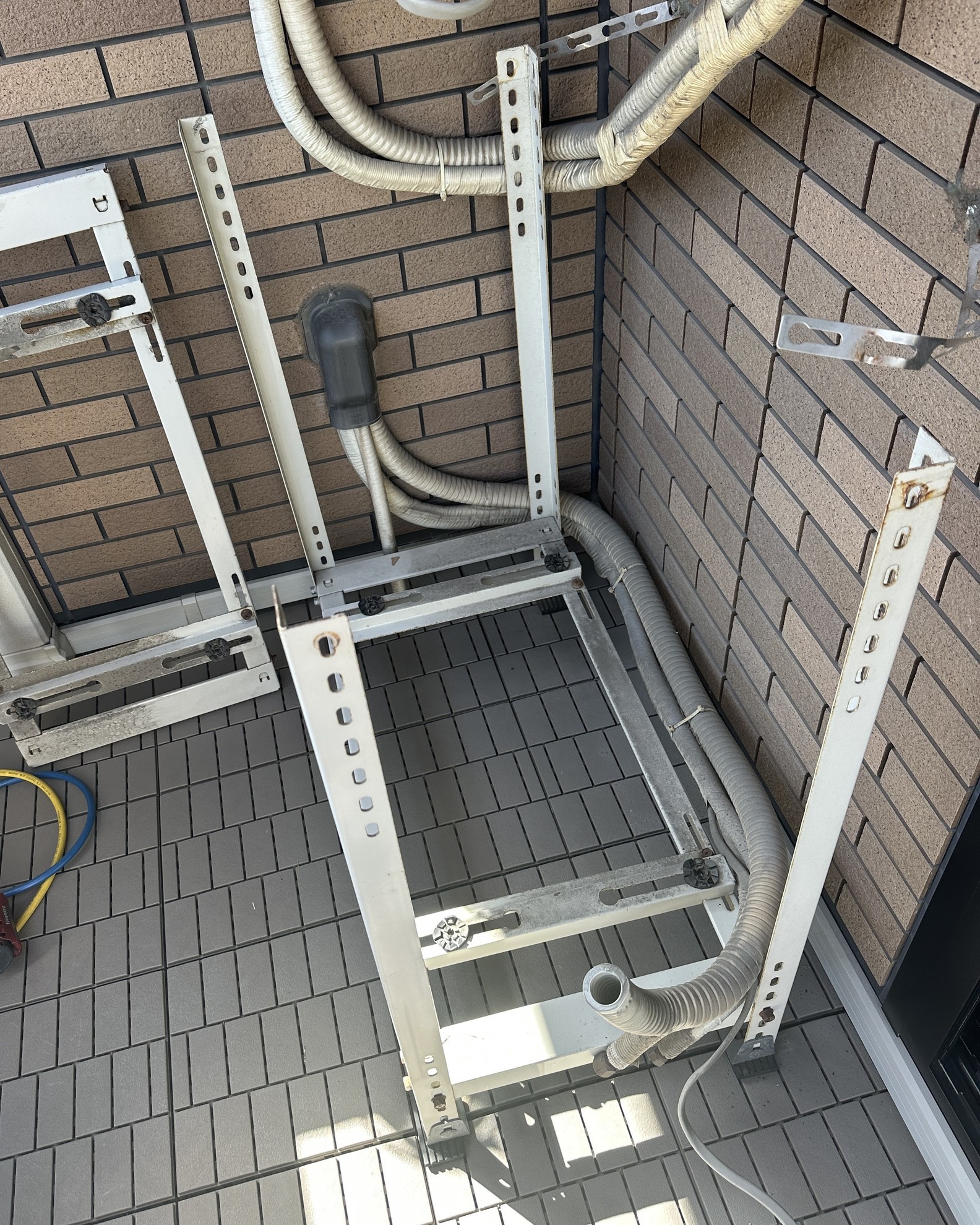

2段の室外機撤去後
- 同時の室外機の入れ替えの為、
- 上から室外機の撤去後、上の段も外します、
- 下のうるるさららの室外機の撤去楽に撤去する為と、
真空引き作業
- その後、同せい高さ調整する為でも有る。
- 下から新しい室外機取り付け、
- 上の段の高さ調整してから、
- 上下の位置揃えるように綺麗に取り付け、
- この写真では、上の室外機の真空引き15分。

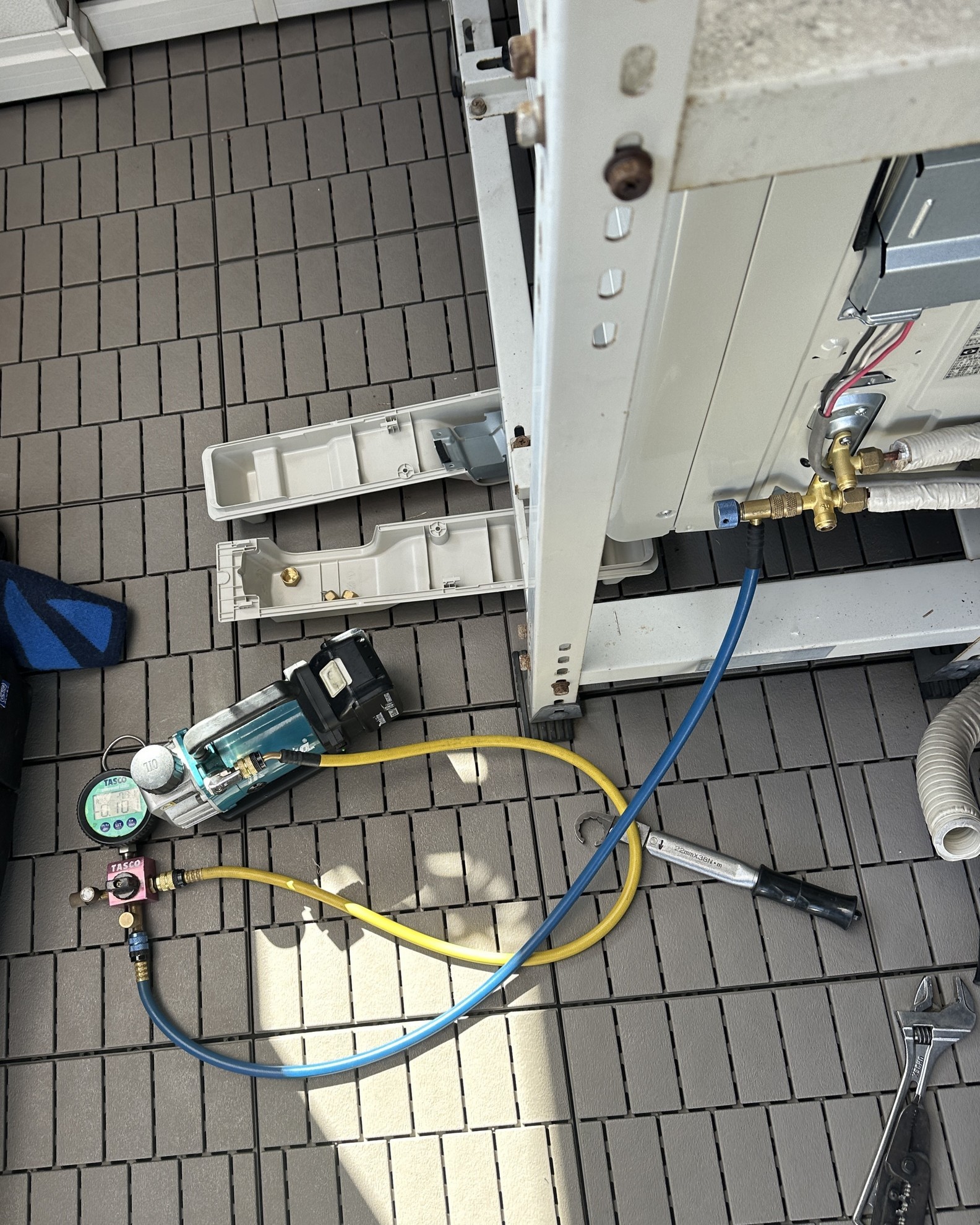

真空引き作業
- 下の段の室外機の真空引き作業。
2段置き架台作業完了

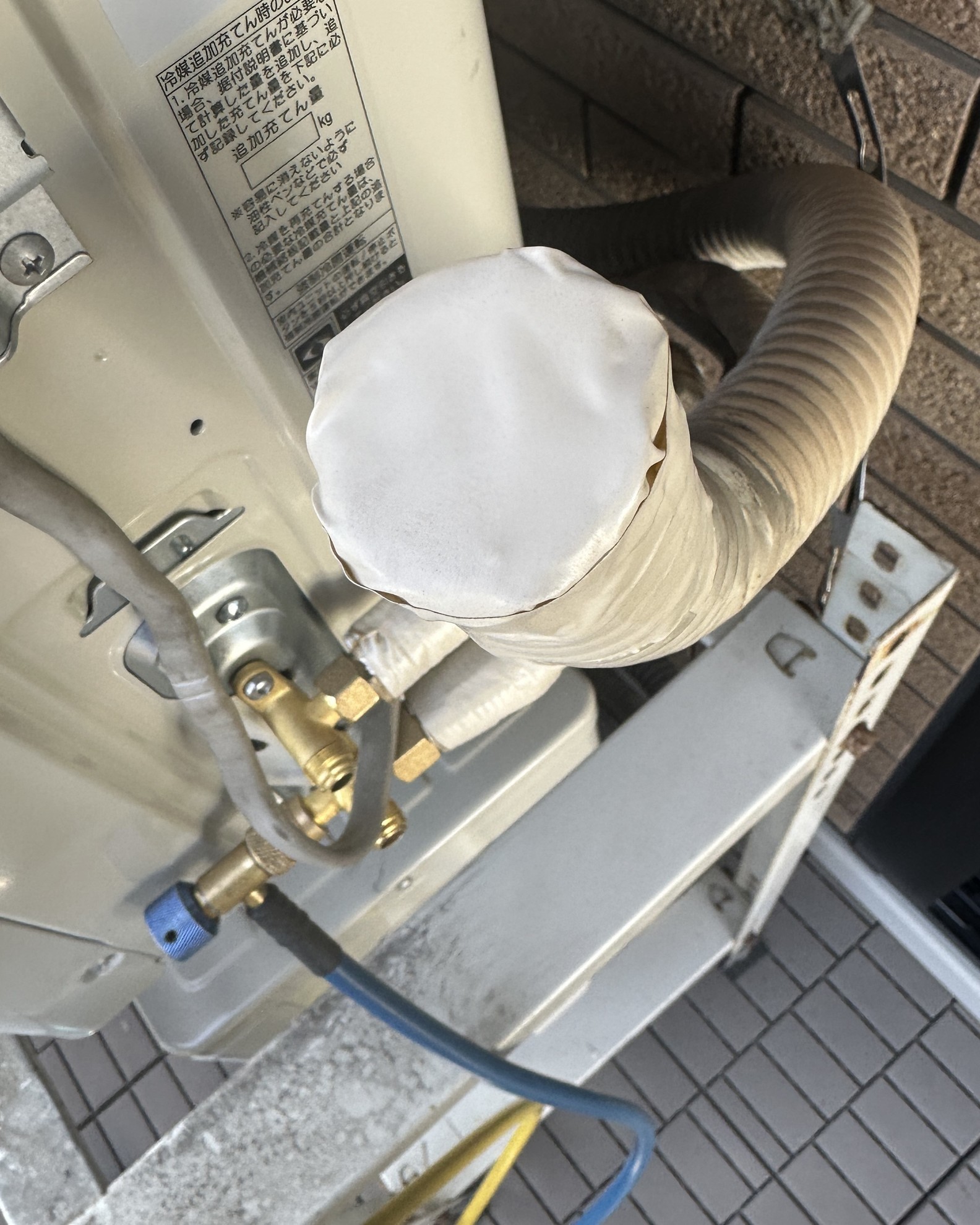

うるるさららホースの保護
- せっかくうるるさらら有る為、
- 撤去せずに先をエアコンテープで二重巻きで保護。

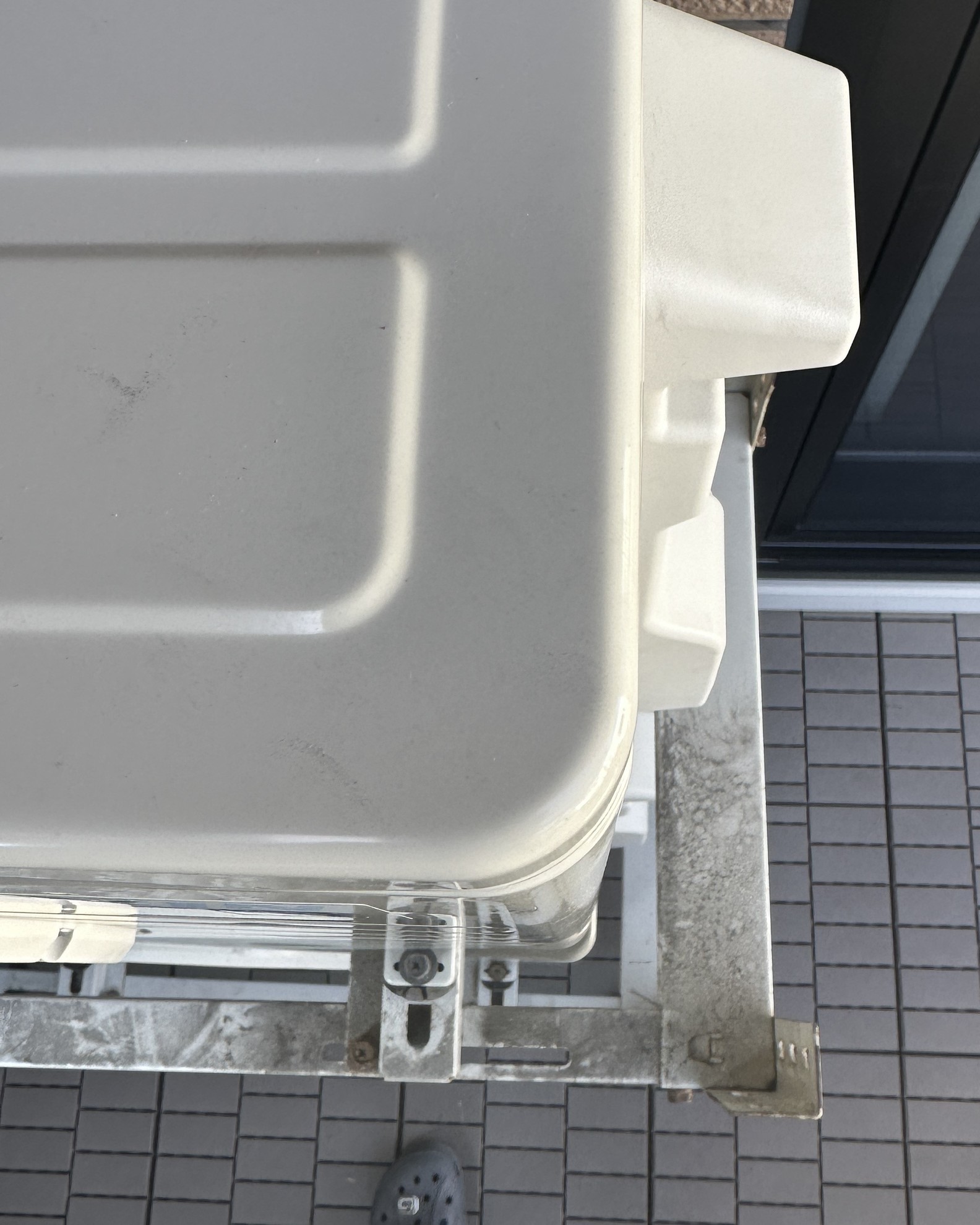

２段置きの室外機上から見て
- ２段置きの室外機を
- 真正面、横、上から見ても、計って揃えました。
完成した2段置き架台の室外機の入れ替え
- 上の段の冷媒配管捻じれず、この形に。
- 下は何となく修正出来ました。
