和室の天袋のエアコン入れ替え・ショートサーキット改善の紹介
エアコン取り付けの打ち合わせ

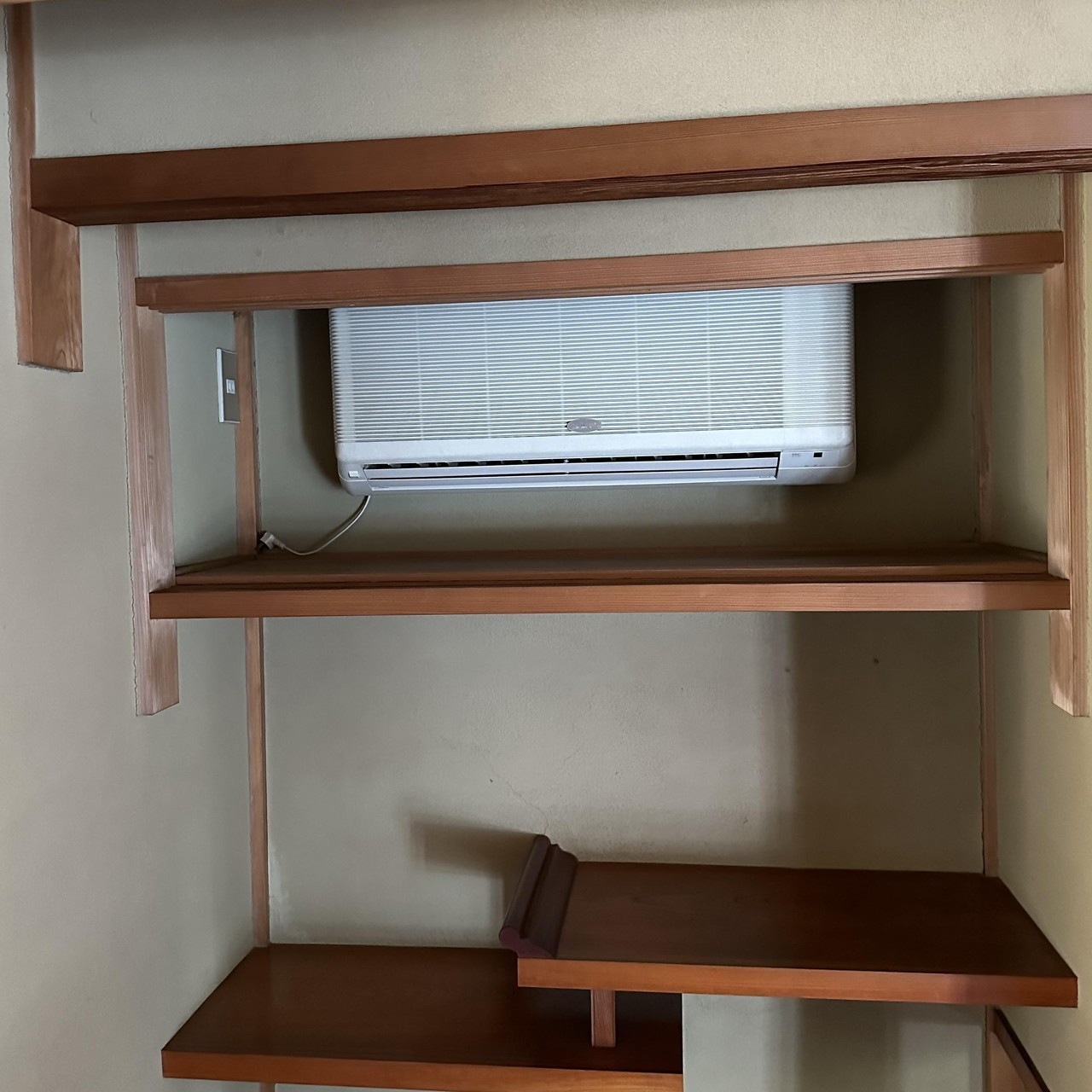

居間の天袋の中のレイアウト
- 先ほどブログで説明した通り、取り付ける位置、パワー不足も有って現場調査に伺ったら、これが今の現状。
- Kさまにエアコン効いていますかって聞いたらこのエアコン使わないから分からないって回答頂きました。
- 以前べに同じパターンでショートサーキット現象が起こって、ポケットの中に施工する事辞めました。とにかく室内機の下にタンスとか有りましたら同じく。
-
ショートサーキットとは、エアコンから吹き出した風が障害物に跳ね返り、すぐに吸い込み口へ戻ってしまう現象。
エアコン取り付けの打ち合わせ

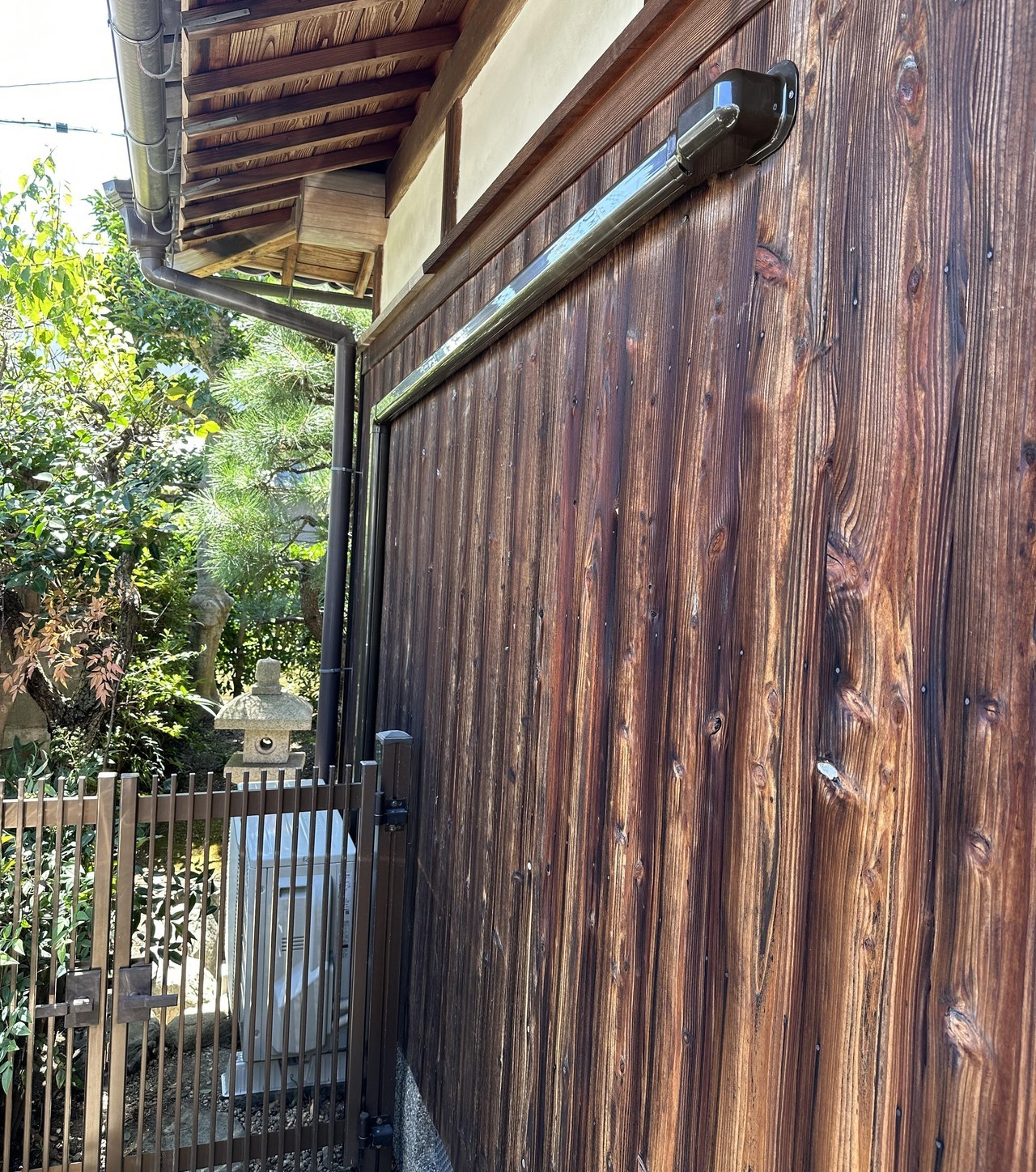

居間の天袋の外のレイアウト
- 室内機の裏の壁。
- 配管出てから、左２ｍ、９０度の曲がり、縦1.4ｍ。
- 同じレイアウトで同じ色の化粧カバーの交換
リビングに取り付けるエアコン

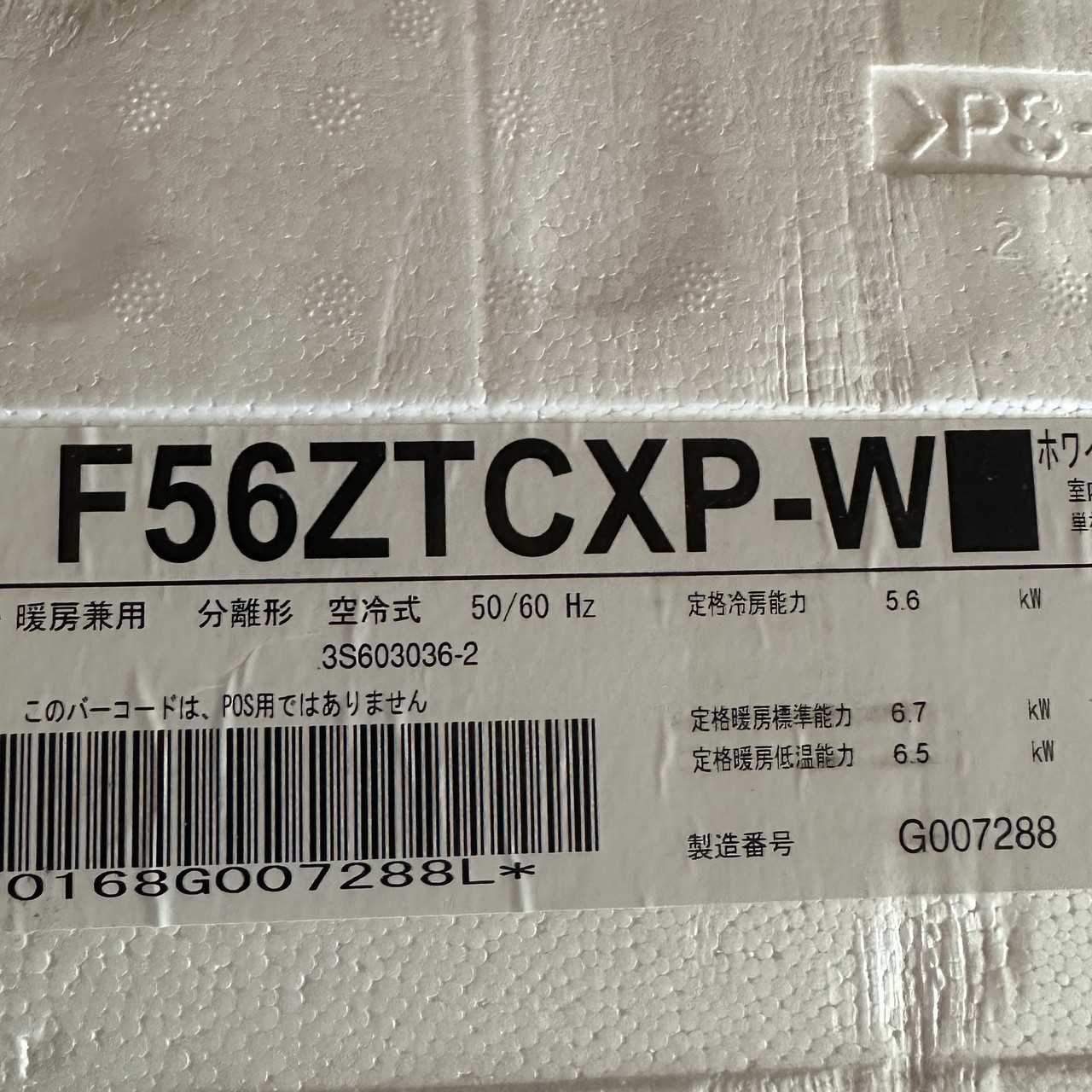

ダイキンCZシリーズ（F56ZTCXP-W)
- 居間に余裕の有る18畳の5.6ｋｗ。
- この機種選んだ理由は現場調査した際に天袋の前に突き出す分、エアコンの高さ25ｃｍの機種じゃなかったら配管が逆勾配になりますから。
- こんな事有りますから、イワタデンキが現場調査したい理由です。
- 相談せずに高さ30ｃｍ機種でしたら、追加も発生するし、仕上げの見栄えもあんまり宜しくない
居間の天袋のエアコン取り付け

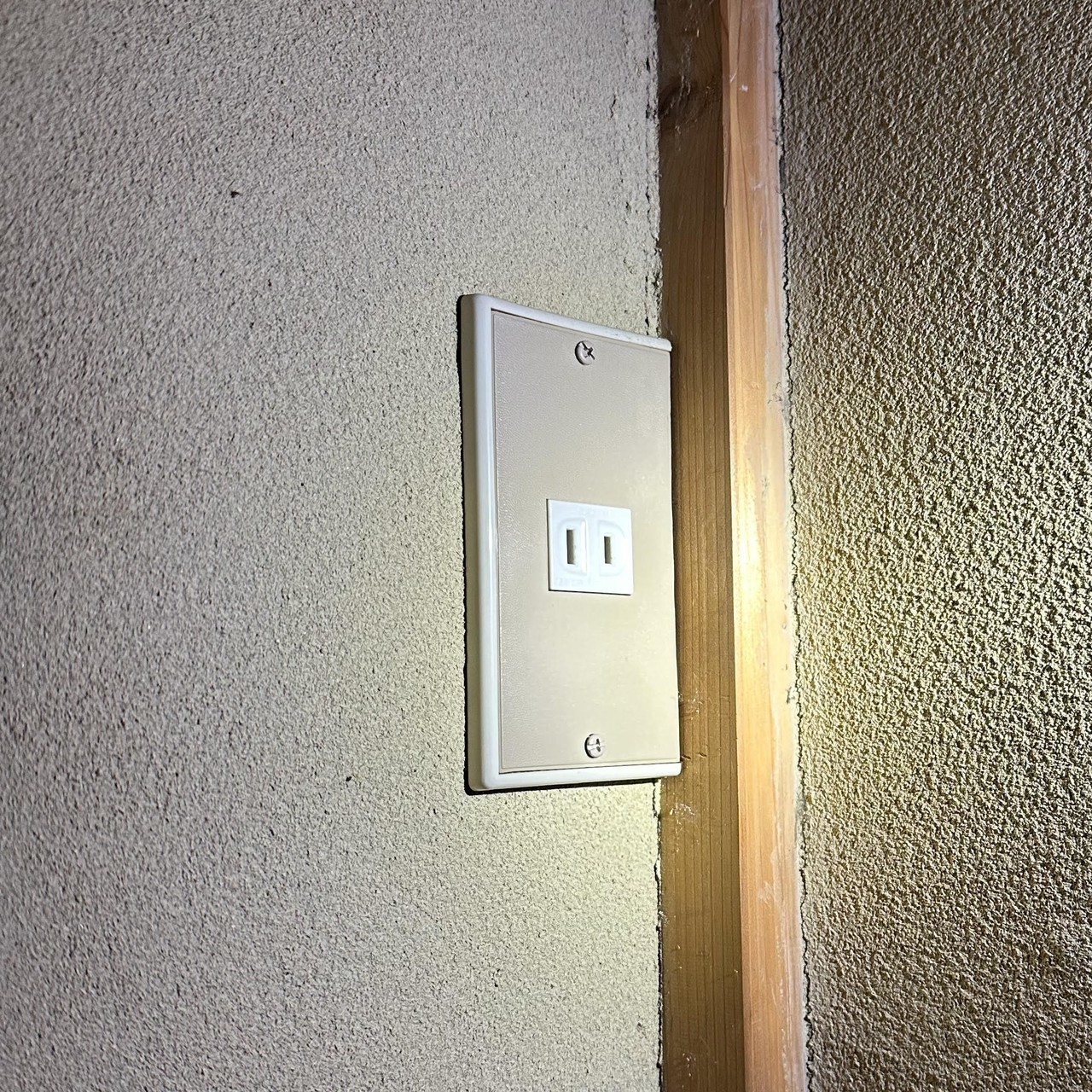

古い100Vコンセント
- 古いエアコン撤去後、先にするのが電圧切り替えとコンセント交換
- 何でか言うと、これ先にしないと、コンセント天袋の奥に有るため、エアコン先に取り付けたら、コンセント交換出来なくなります。
- 今付いてる100ｖのコンセント
居間の天袋のエアコン取り付け

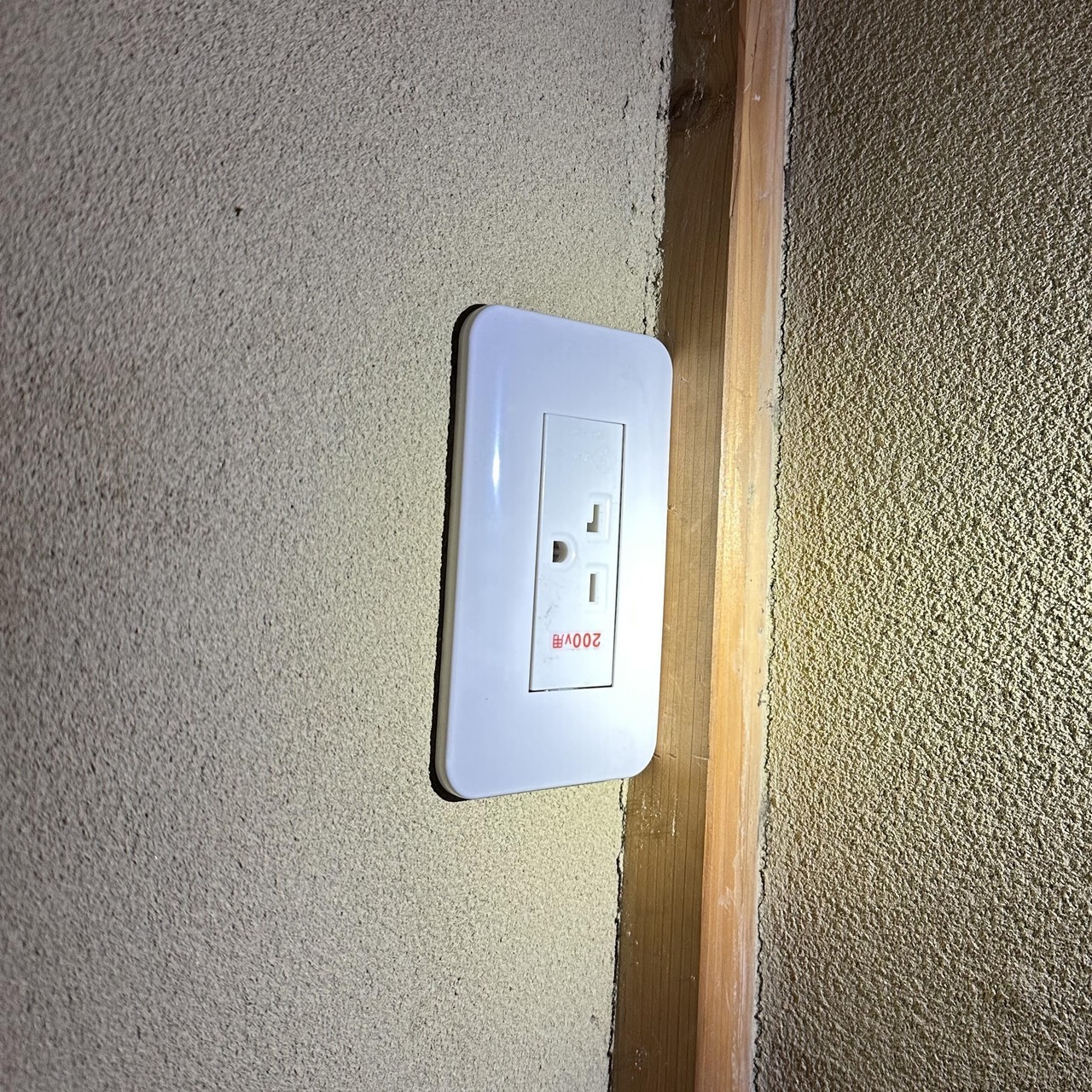

新しい200Vコンセントに交換
- 分電盤のメインブレーカ落としてから、100ｖの2P1Eのブレーカー外して、電圧切り替え100ｖ～200ｖにしてから新しいブレーカー2Ｐ２Ｅｎｉ交換しました。
- 取り替えたコンセント。ちゃんと見ればコンセント逆に取り付けてあるって思う人居るかも。
- それは200ｖのエアコンの差し込み口逆にならないように。
居間の天袋のエアコン取り付け
天袋から突き出したエアコン取り付け

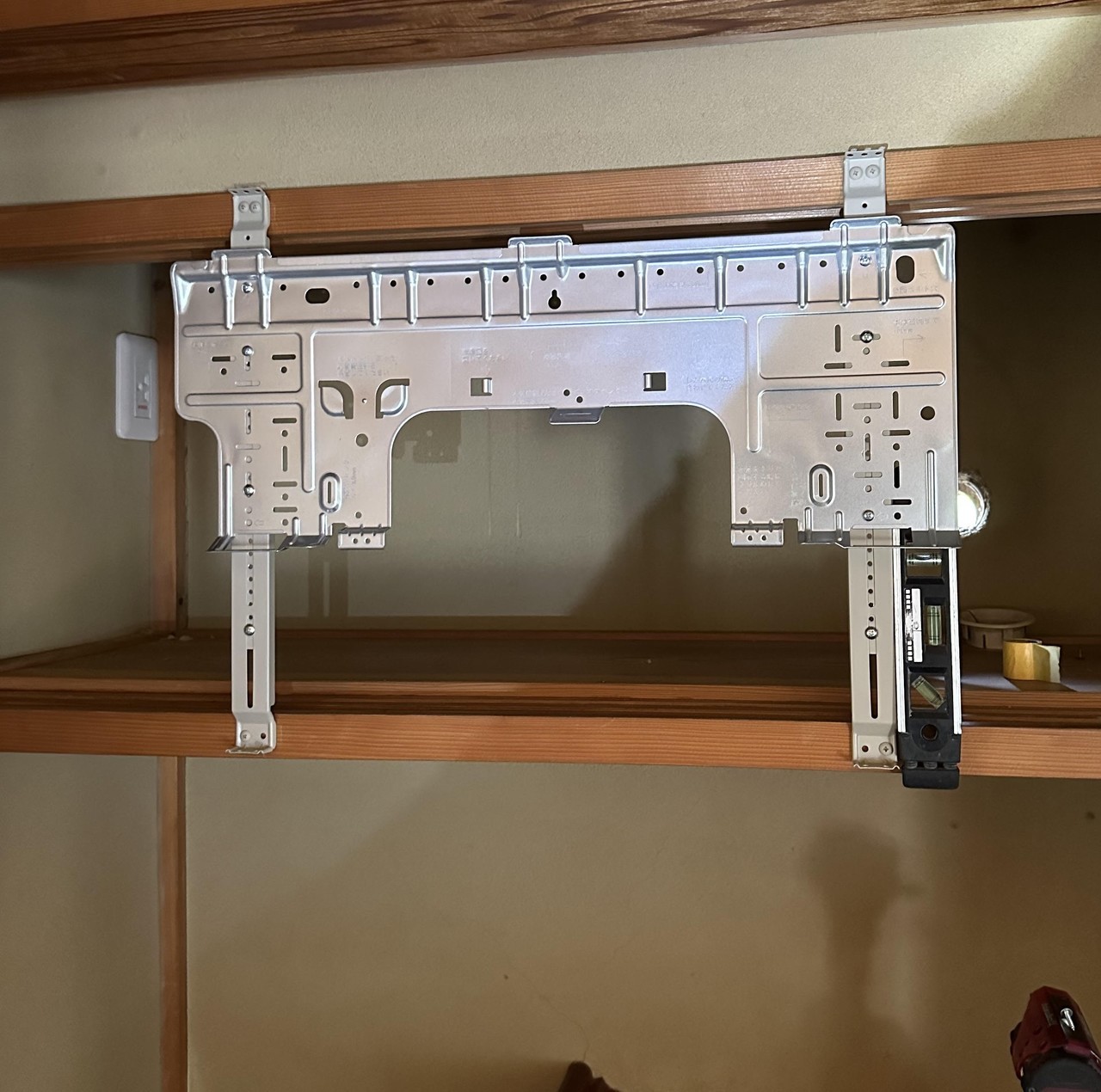

- コンセント交換の後冷凍サイクル対策する為天袋の扉有った場所にタテサンで室内機の背板取り付けしました。
- コンセントの線ちょっと隠れように取り付け位置ちょっと左にしました。
居間の天袋のエアコン取り付け
天袋から突き出したエアコン取り付け
- 配管接続の工程省略しました。
- 室内機の配管はちゃんと断熱処理してます。
- 勿論ドレーンホースにも。
居間の天袋のエアコン取り付け
天袋から突き出したエアコン取り付け

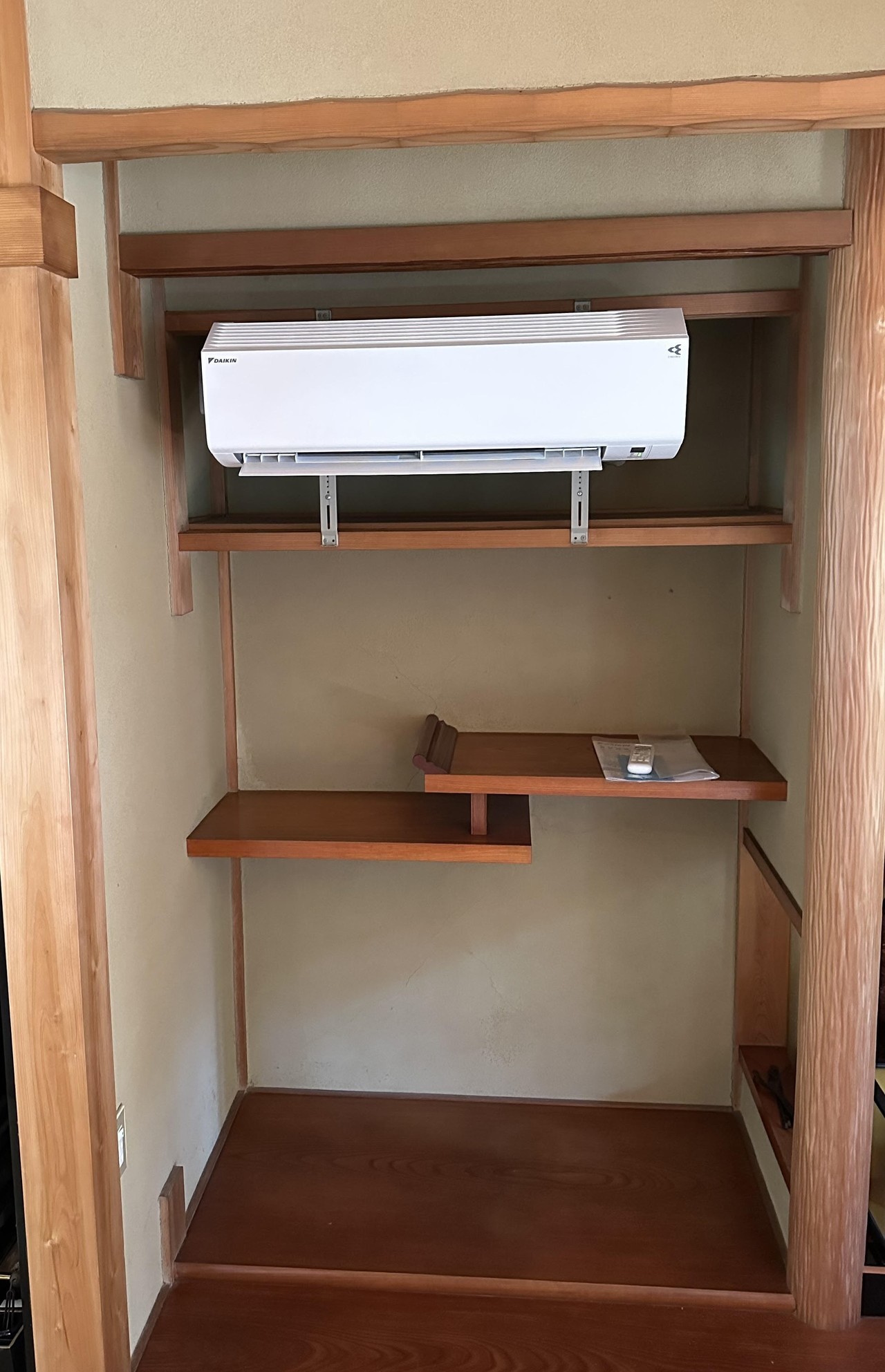

- 全体的に見られる完成写真。
- 左奥のコンセントの線隠したくて、それと部屋の左側にも風送りたいからこの配置になりました。この配置でもまだ奥で、横の壁がまだ妨害しているので。

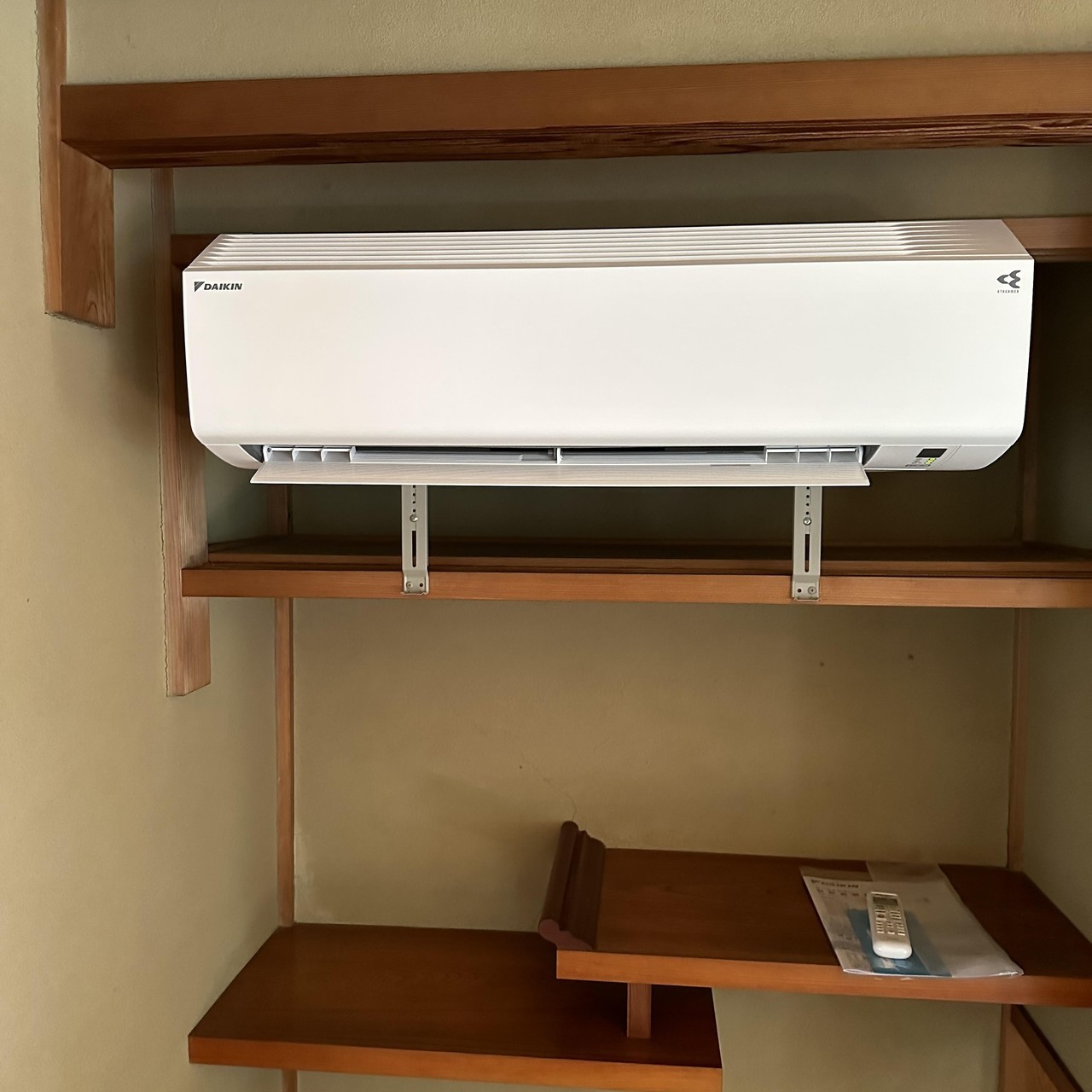

- これが完成写真です。
居間の天袋のエアコン取り付け
化粧カバーの交換後
- 中の作業おわった後、中掃除してから外へ
- 古い化粧カバー撤去して新しい化粧カバーに交換
- その後配管、電線、ドレーンホース化粧カバーの中に収めました。

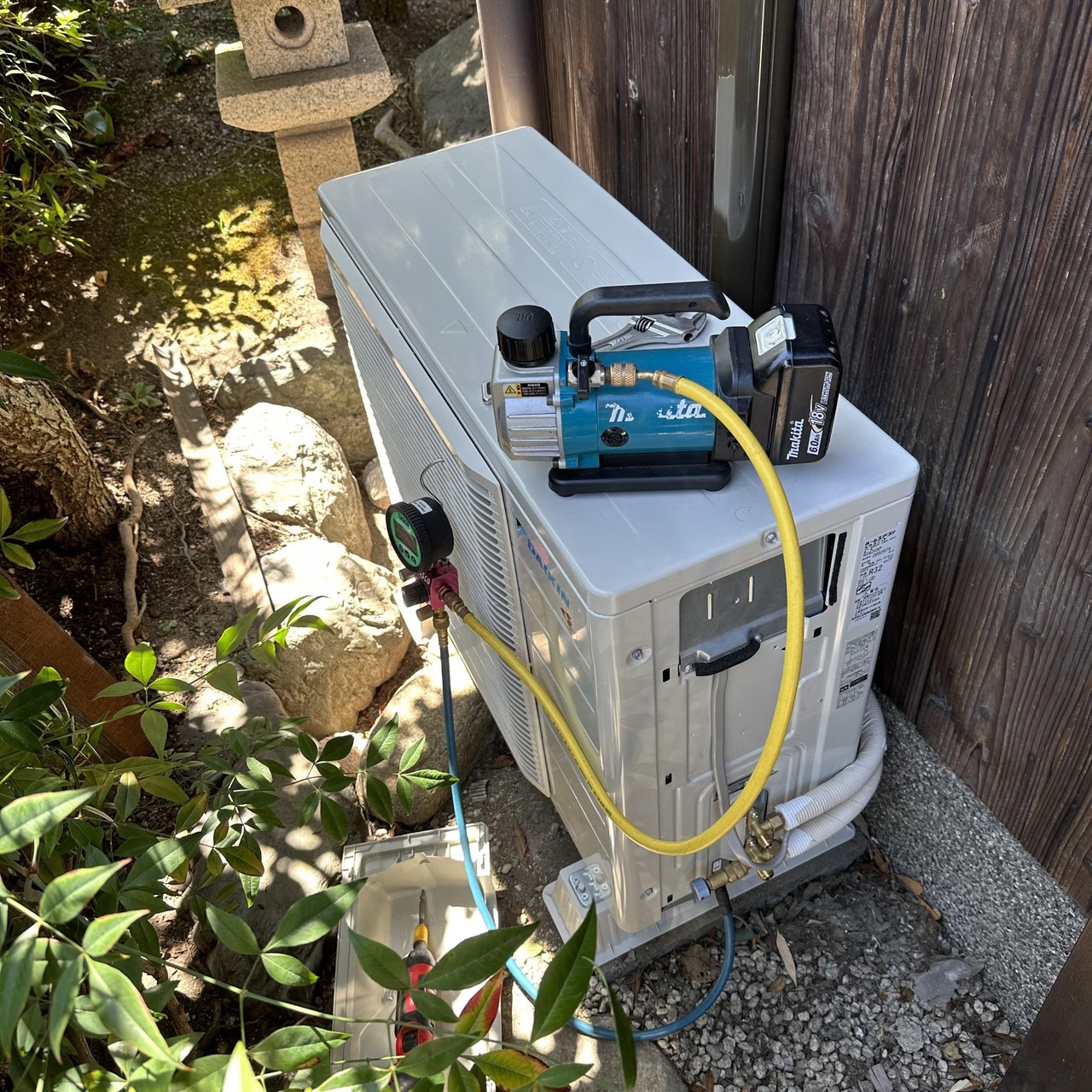

- この写真は配管室外機に接続して、真空引き15分の様子
居間の天袋のエアコン取り付け

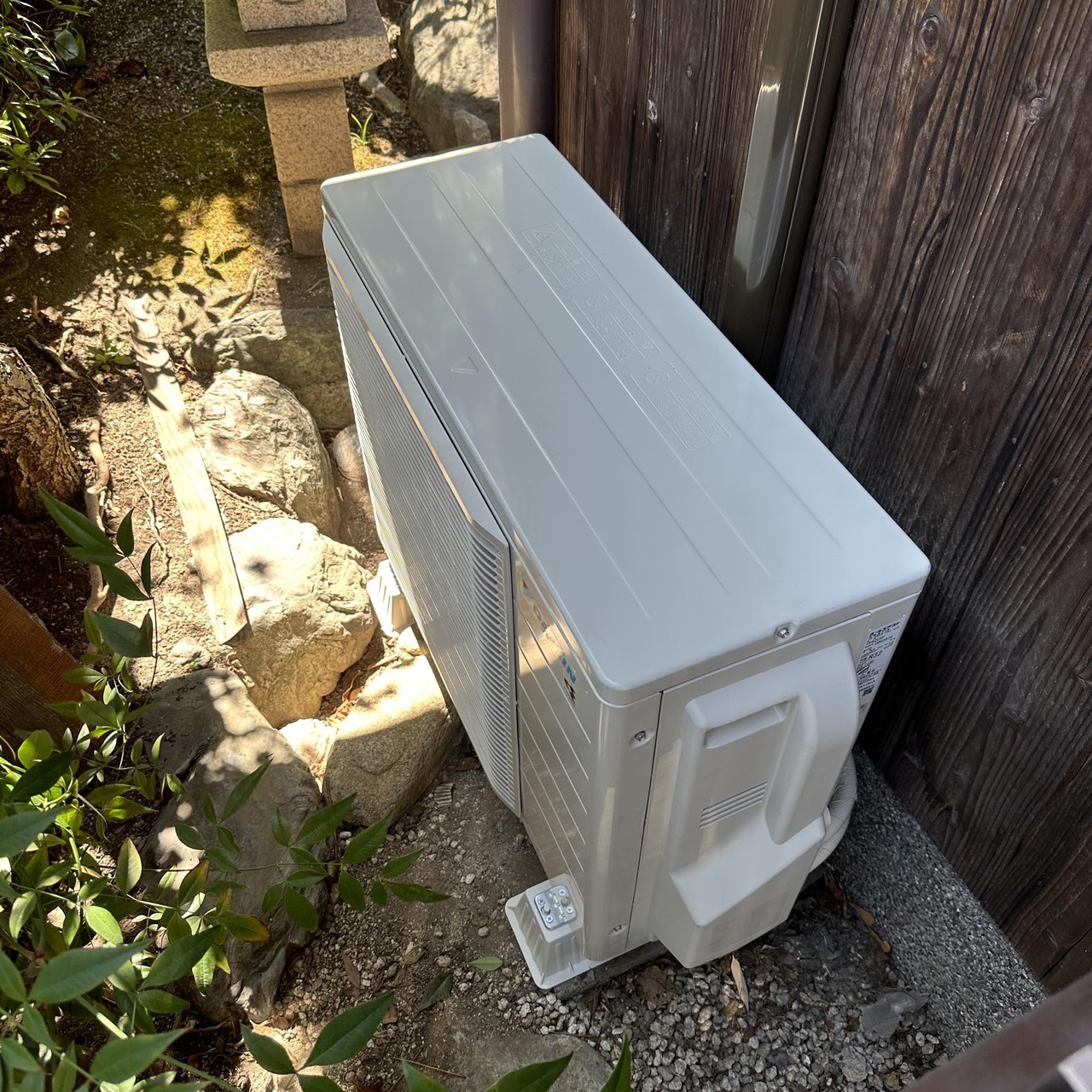

室外機の完成
- 室外機の完成写真。
居間の天袋のエアコン取り付け

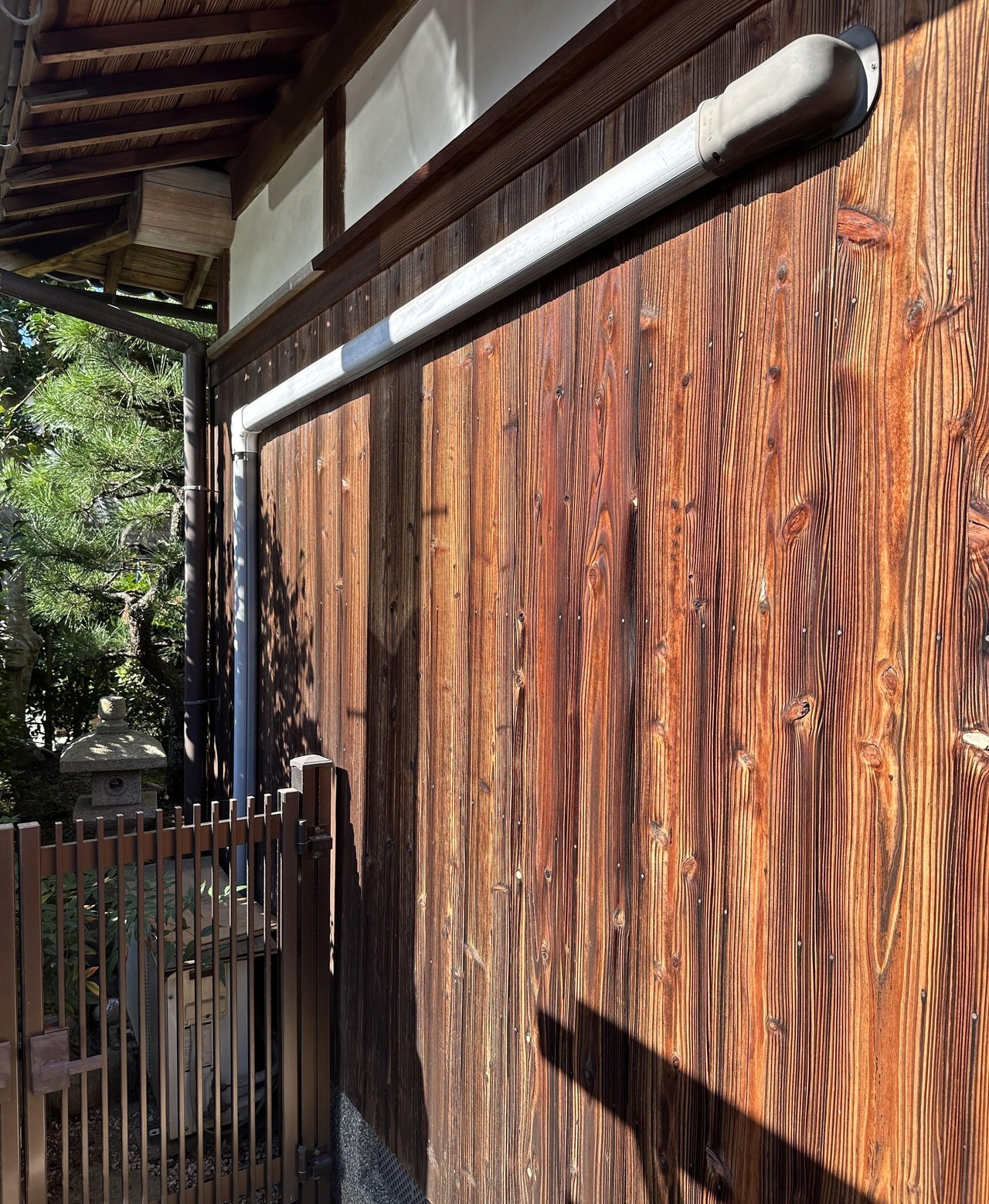

化粧カバーの交換の写真
- エアコン取り付け後、試運転中の外の仕上げの完成写真。
