戸建て２F・屋根置き架台のエアコン取り付けの紹介
書斎室に取り付けるエアコン

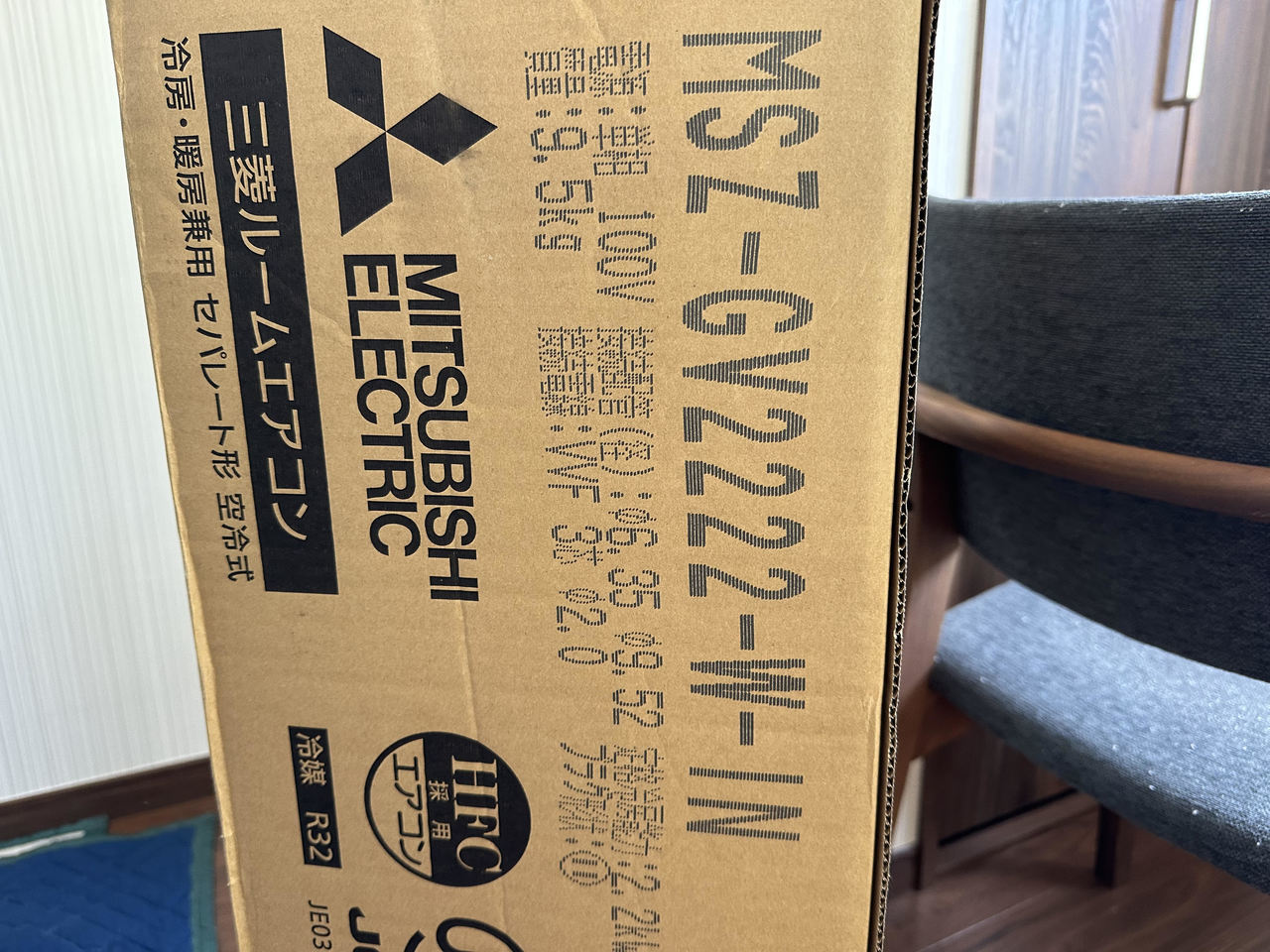

三菱電機エアコン（MSZ-GV2222-W-IN）
- 滋賀県栗東市でTさまから新規で2F書斎室のエアコンの取り付けの依頼。
- 今回取り付けるエアコン。
書斎室に取り付けるエアコン

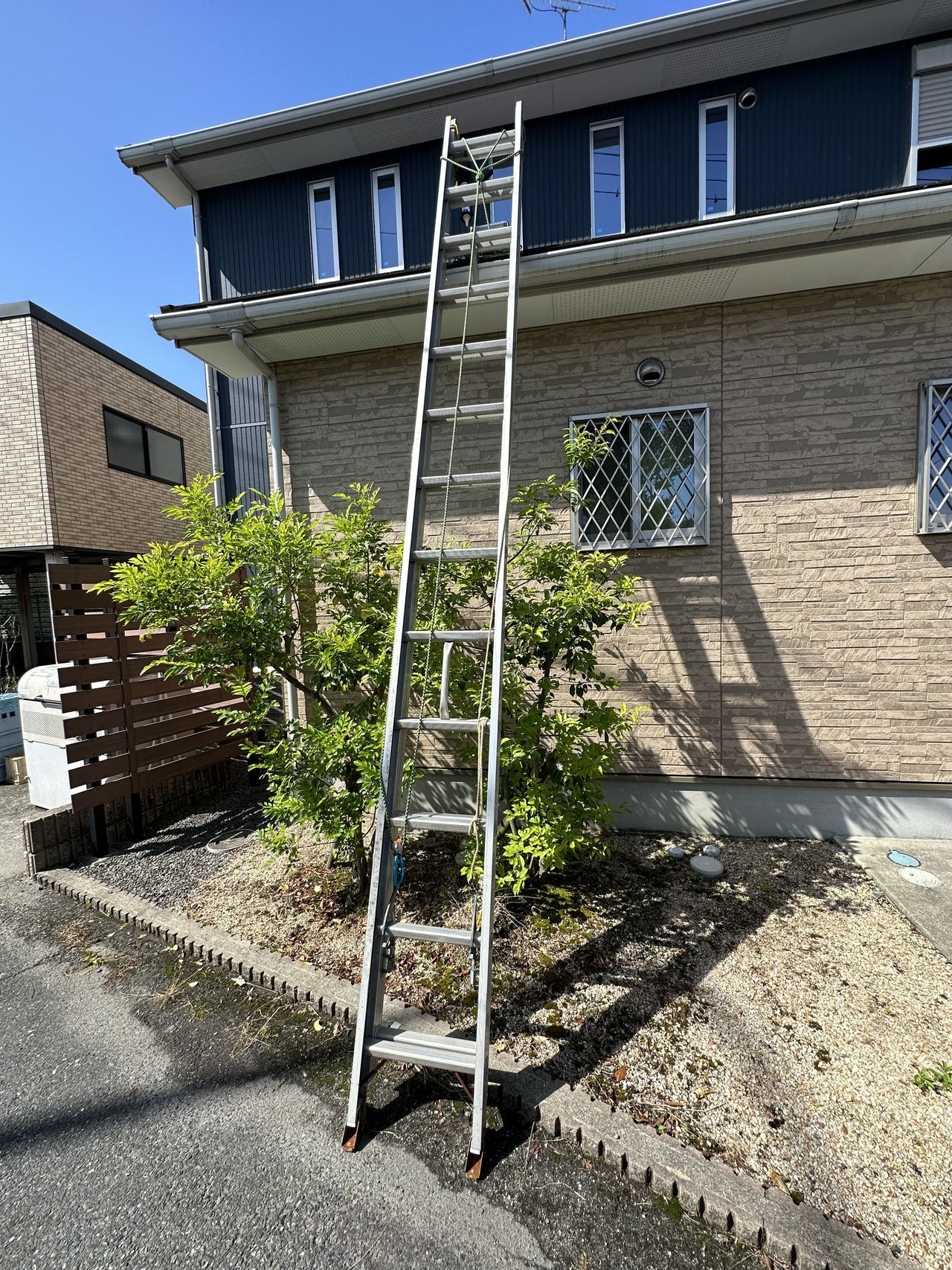

高所作業の準備
- 今回の２F書斎室のエアコンの室外機屋根の上設置なので、梯子の準備して、室外機屋根の上に上げる時にはイワタデンキでは担ぎ上げじゃなくて、安全を考慮してロープで室外機上げています。
- 機材はロープアクセスの物です。(9mmロープ30ｍ、ロープアッセンダー、他）
書斎室に取り付けるエアコン

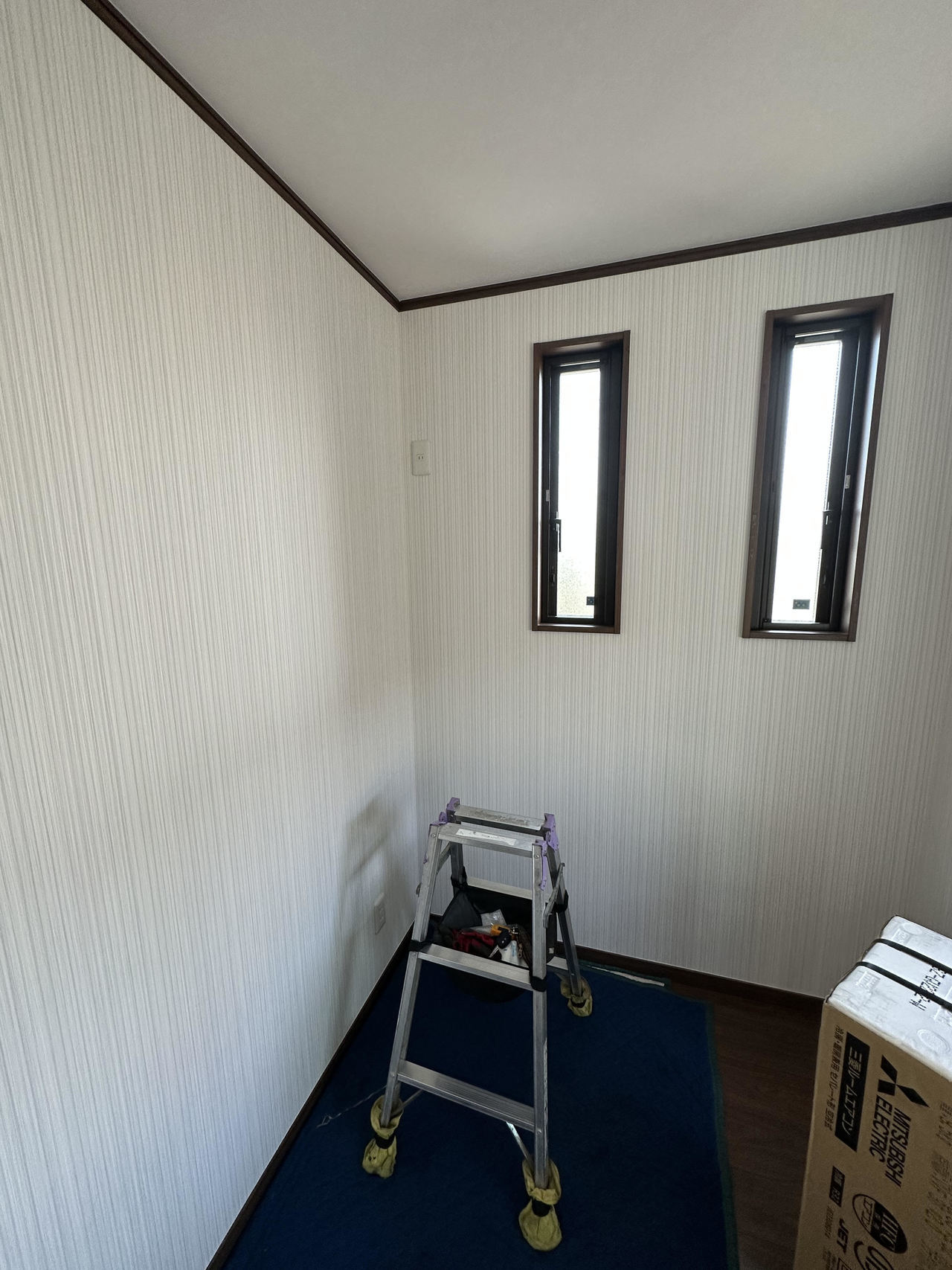

書斎室のエアコンの取り付け前の写真
- 室内機取り付ける面は左側の壁です。
- そしてエアコン穴は室内機の右横です。
書斎室に取り付けるエアコン

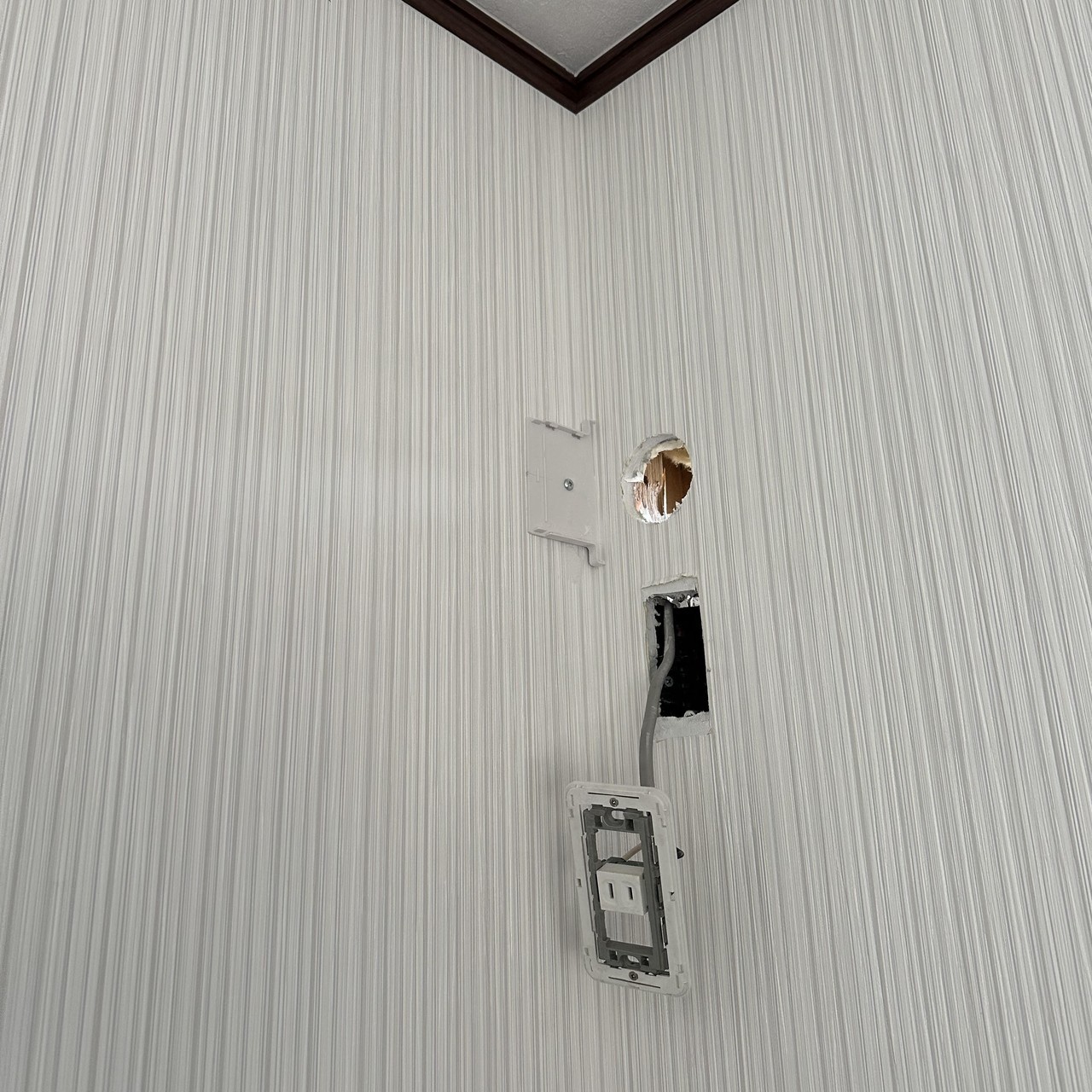

エアコンの穴開け
- エアコンの高さ決めて、室内カバーのパーツ付けてから
- エアコンの65パイの穴開けてたら、壁中確認したらコンセントの線の束が出てきて焦った。
- コンセントの線長すぎて、避けても穴開けられないと判断して、エアコンコンセント分解して、配線伸ばしてから、エアコンの穴の貫通しました。
- いつも確認してるからエアコンのコンセントの線の断線しなくて良かった。(笑)
書斎室に取り付けるエアコン

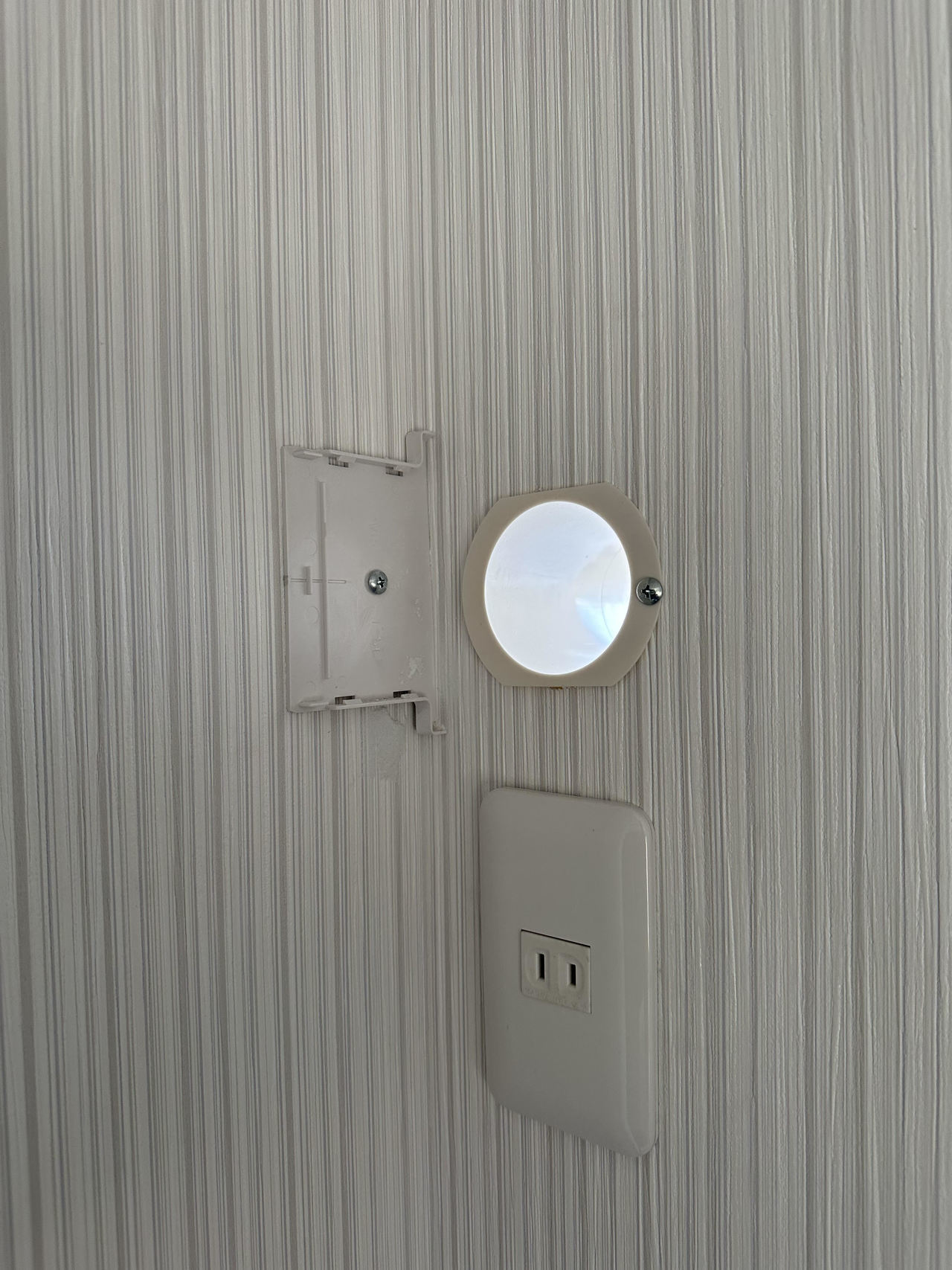

エアコンの穴開け
- エアコンの穴開け無事済んでから、T様に確認して貰った後に、スリーブ取り付けて、エアコンのコンセント元通りに取り付けました。
書斎室に取り付けるエアコン
室内機

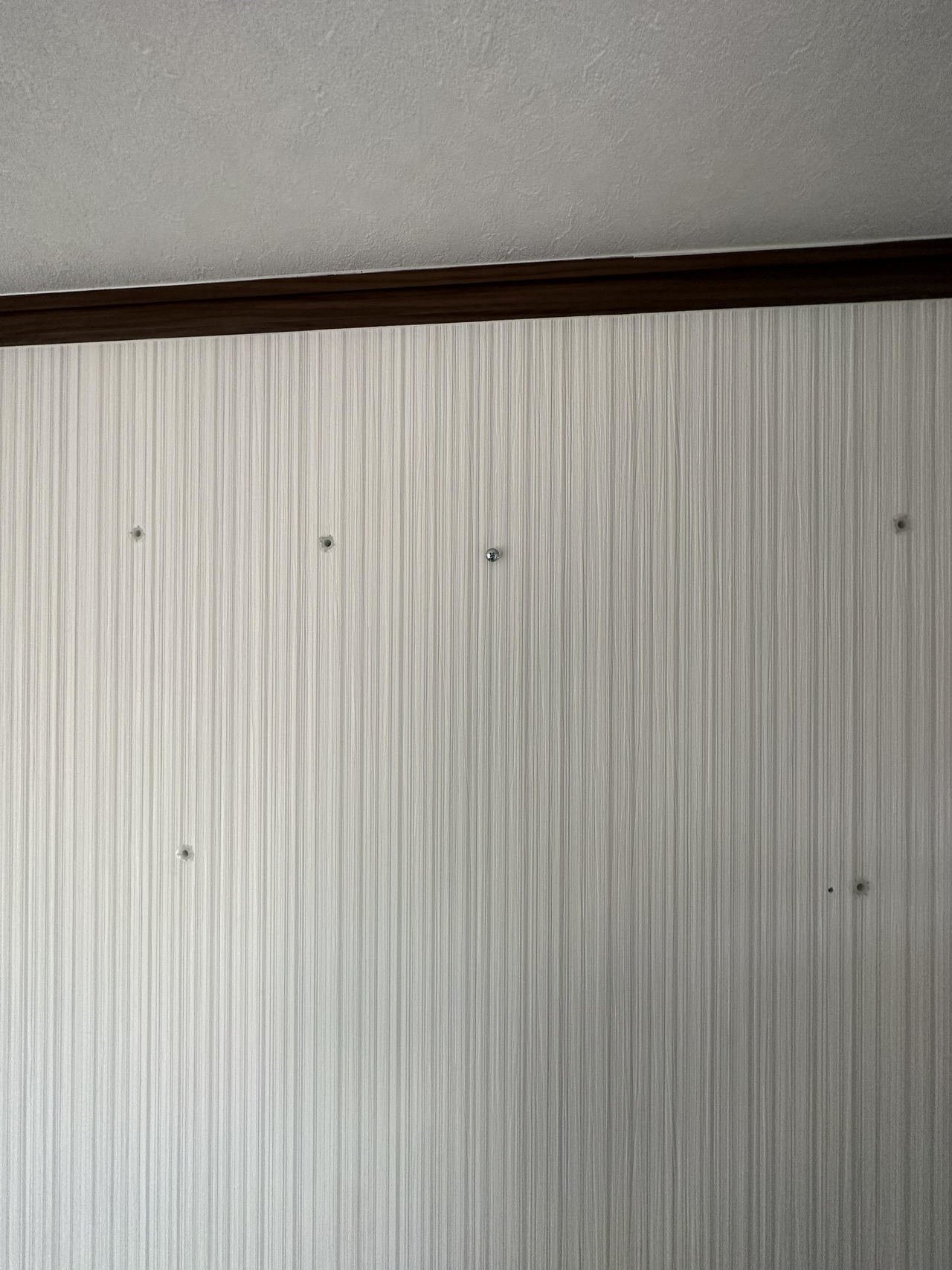

- その次の工程はエアコンの背板のボードアンカー取り付けました。
- 因みにイワタデンキではHILTIのボードアンカー使用しています。
- HILTIのボードアンカーの耐久強度一個当たり17ｋｇだそうです。それで今回のエアコンには5個取り付けています。
書斎室に取り付けるエアコン

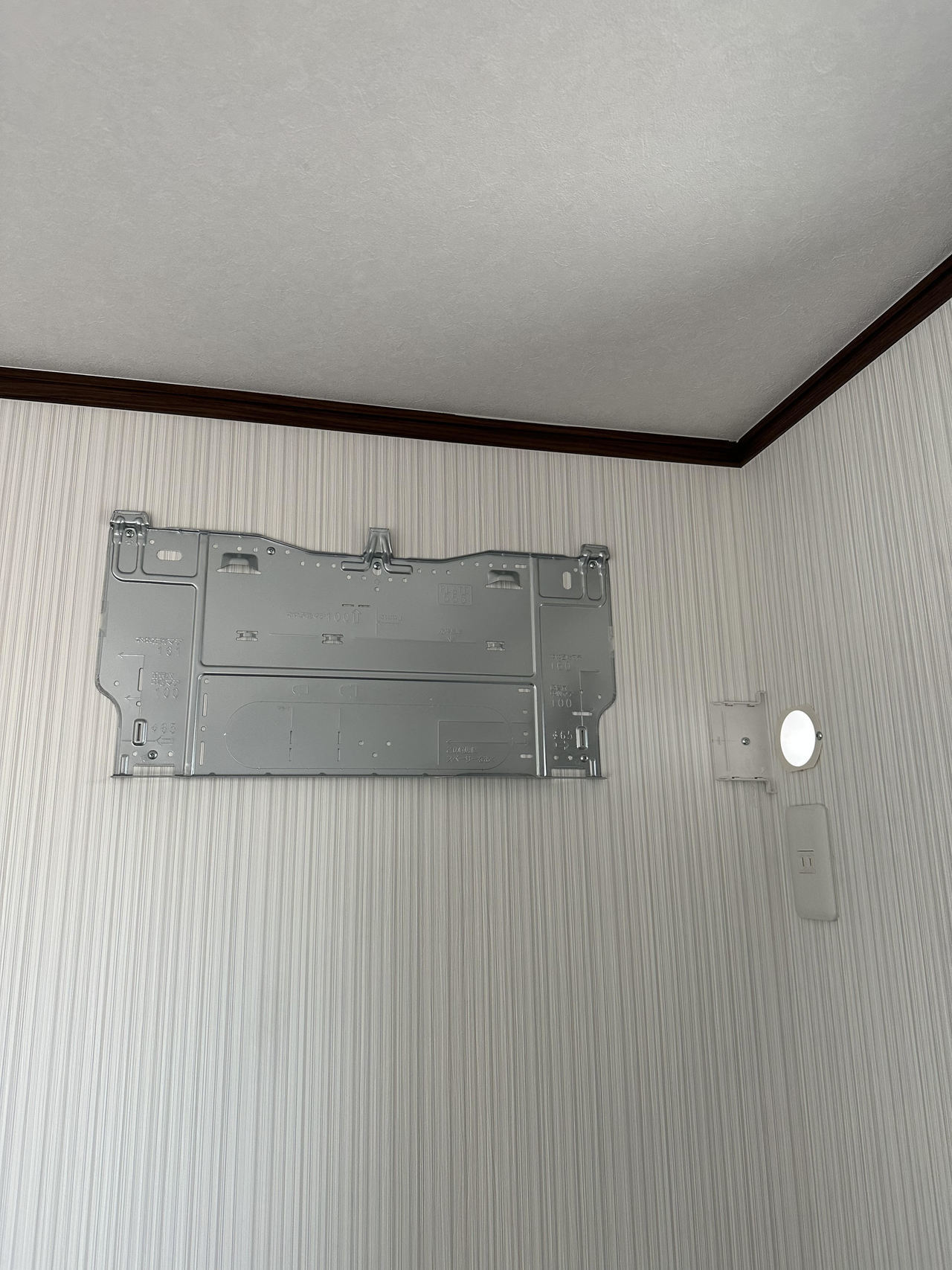

室内機の背板の取り付け
- 室内機の背板に固定ビスはトラスビスの4×35ｍｍ使用しています。
書斎室に取り付けるエアコン

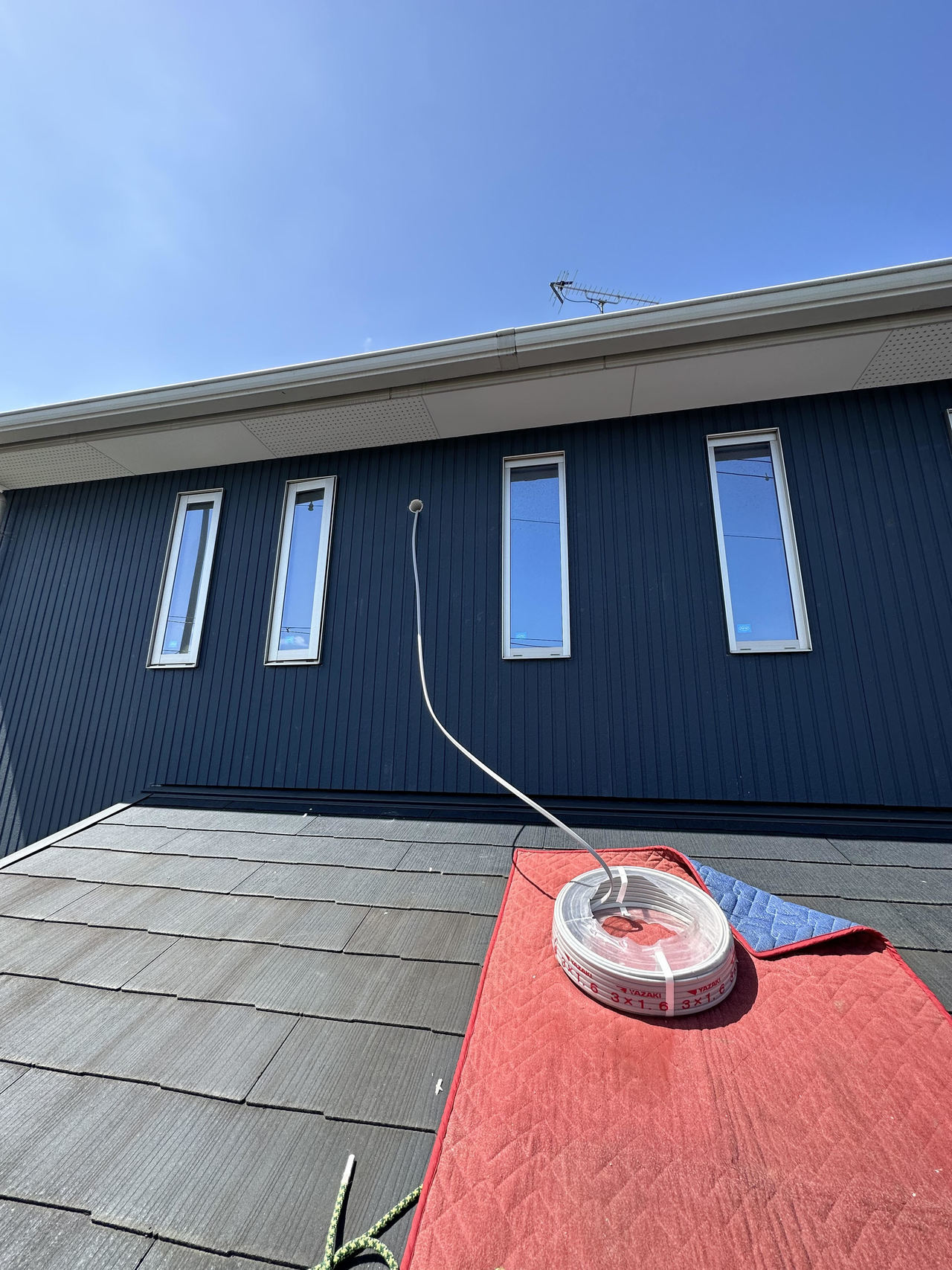

エアコンの電線
- 室内機の背板固定後は外に出て。
- 梯子登って、外のエアコン穴にYAZAKIの1.6 ３Cを入れました。
書斎室に取り付けるエアコン

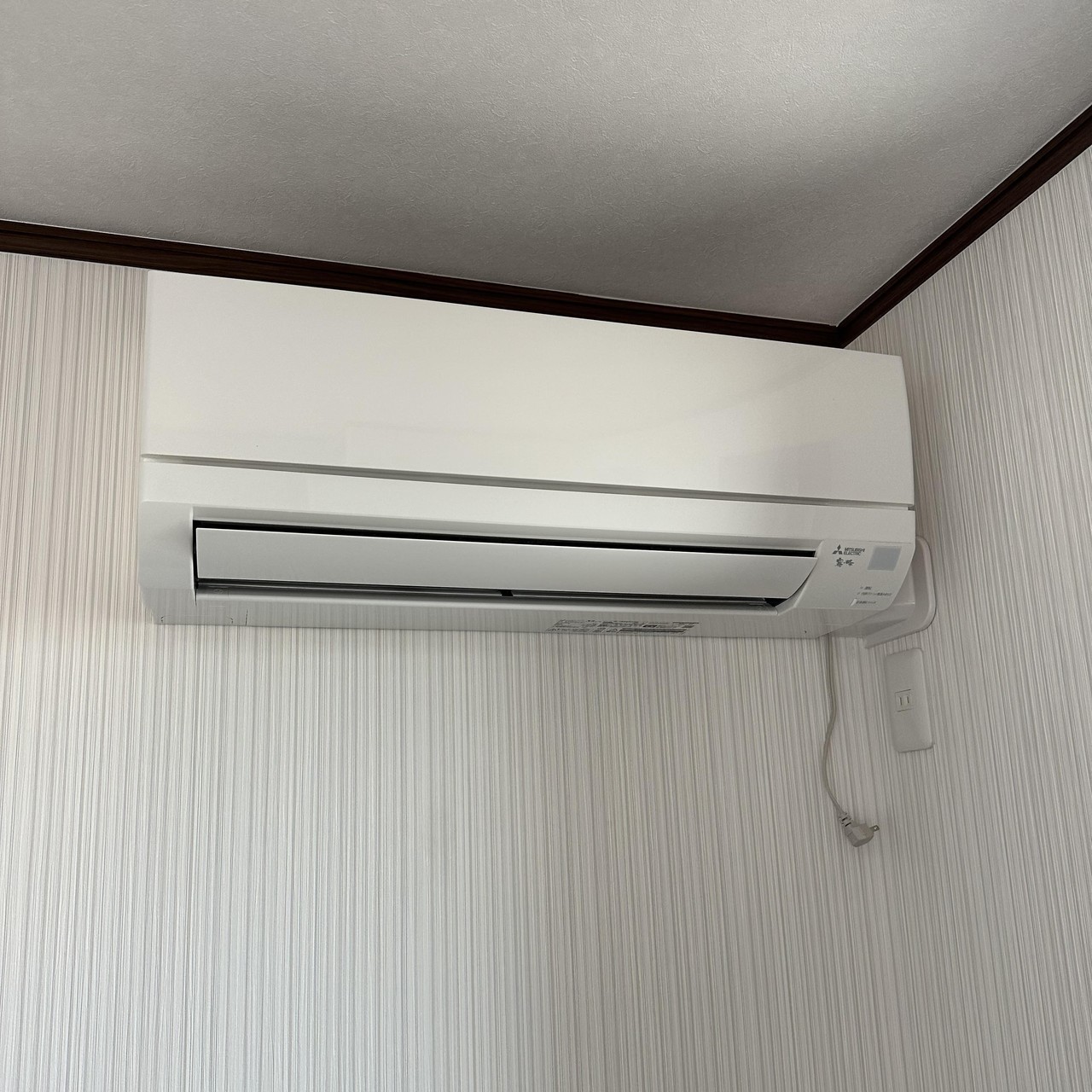

室内機取り付け完了
- その後通常の作業して室内機付けた後の写真。
- 見えにくいけど右側には室内カバー取り付けています。
書斎室に取り付けるエアコン

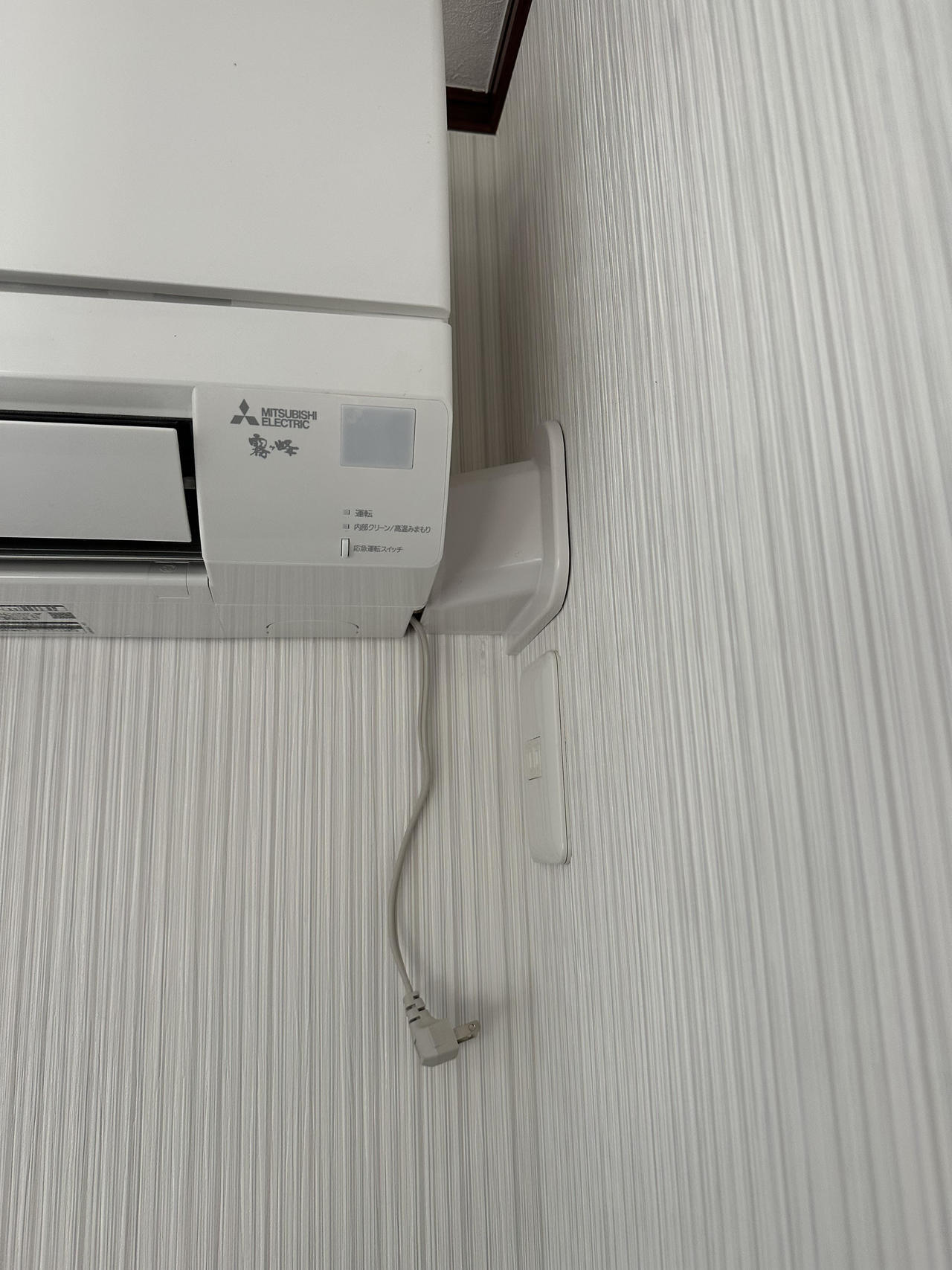

室内カバーの取り付け完了
-
エアコンの室内機の右横の配管を隠す為に因幡電工 スリムダクトMD MDシーリングキャップ 天井・壁からの配管取り出し用化粧カバー 85タイプ ネオホワイト MP-85
見えにくいけど右側には室内カバー取り付けています。
書斎室に取り付けるエアコン

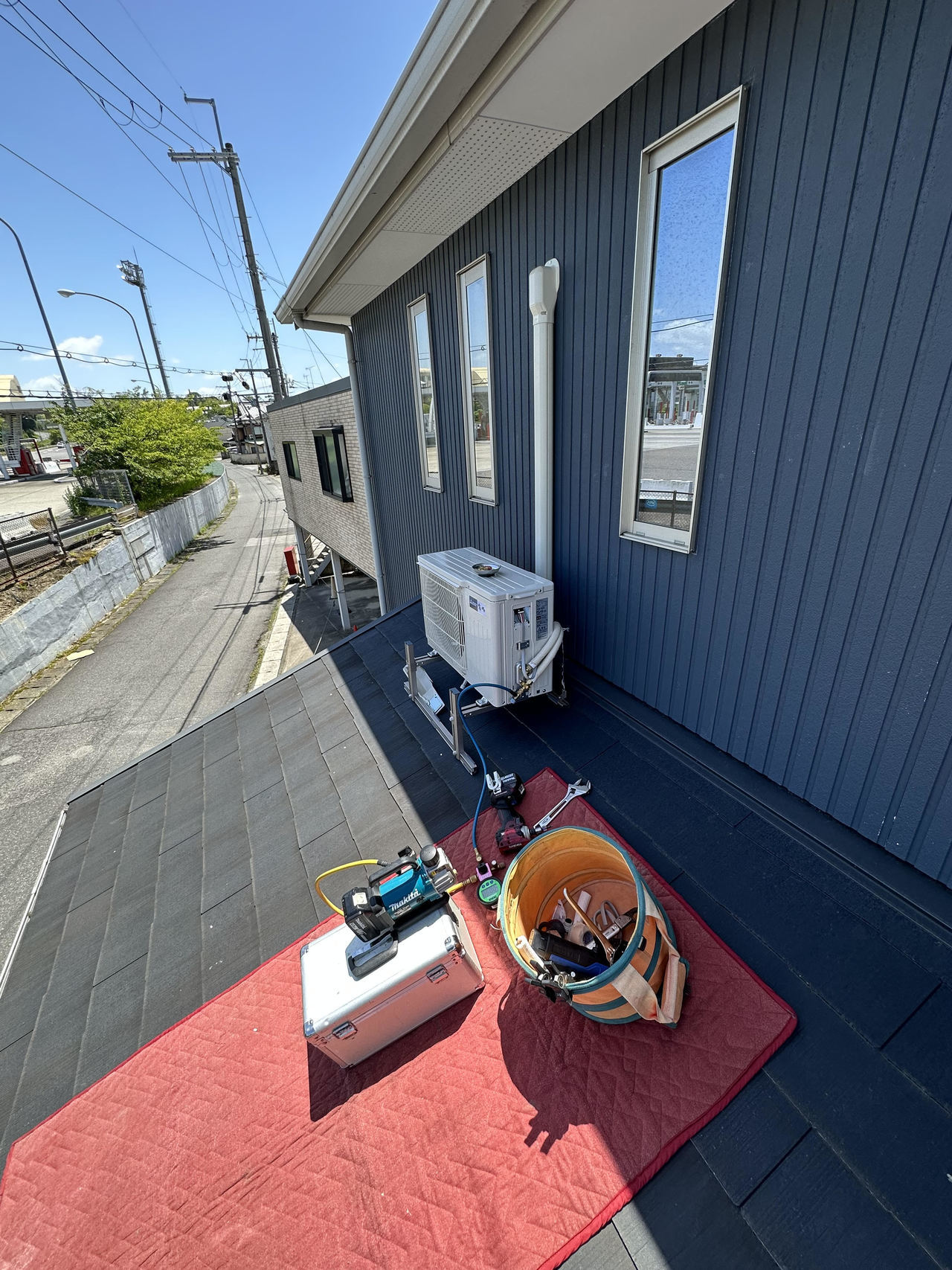

室外機の取り付け
- この室外機の屋根置き架台はK-AYN6G
アルミキーパー 屋根置台を使用しています。 - アルミだから見た目かっこよくだけじゃなく、耐久性にも優れています。
- この写真では配管接続後の真空引き15分していました、待っている間写真を撮りました。
書斎室に取り付けるエアコン

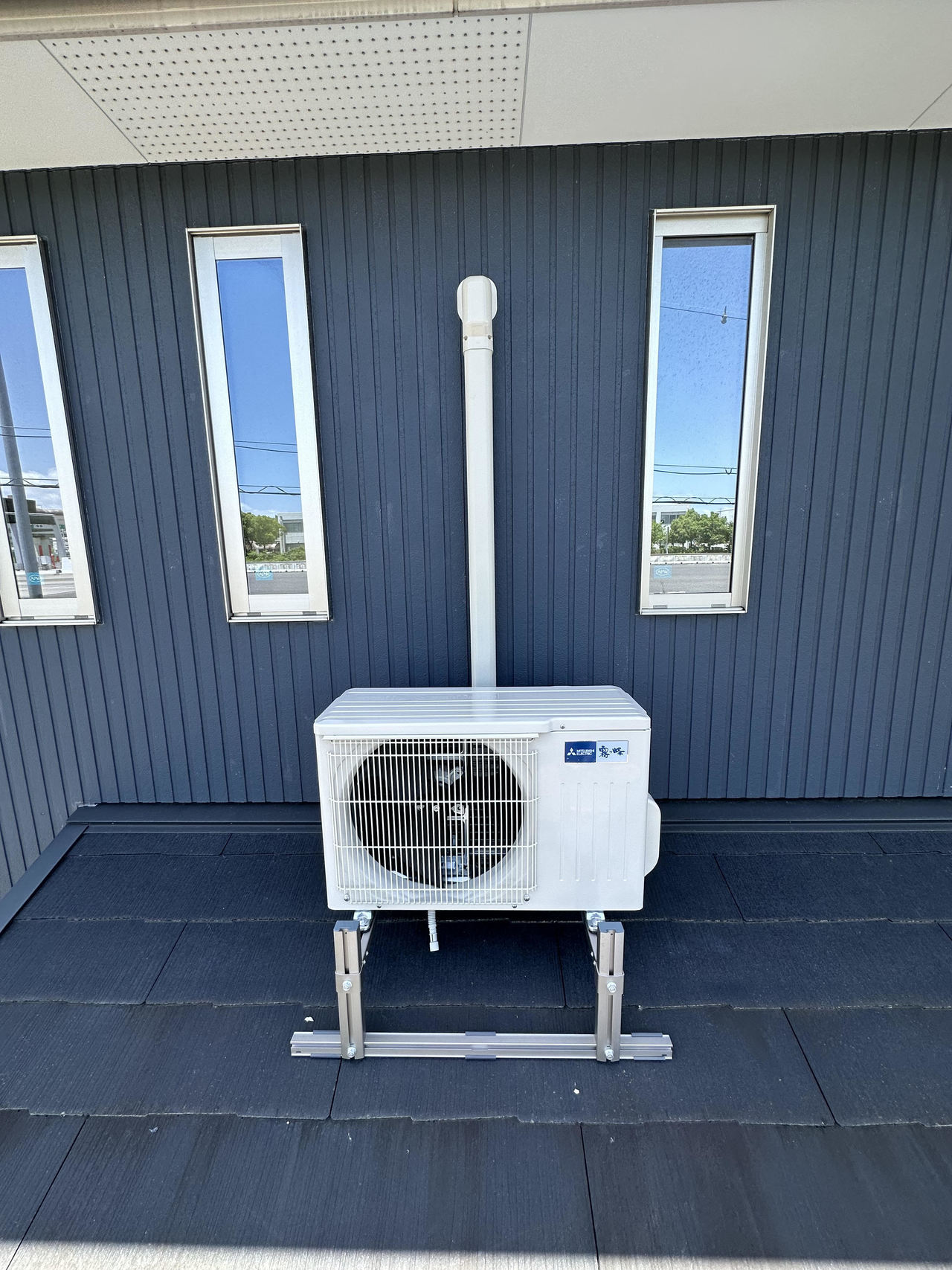

室外機の取り付け完成
- 屋外化粧カバーの仕上げには因幡のアイボリー色の LDW-70-I（ウオールコーナ）、LD70（スリームダクト）とLDJ-70-I（スリームジョイント）使用しました。
- そして屋外化粧カバーの固定には長さ25mmのビス（コーススレッド）、この長さだと外壁貫通しても壁の中の防水シートまでには届かないから安心です。
- 固定ビス（コーススレッド）の取り付け前にはコーキングしたからビス取り付けています。
