大津市｜3階建て新築のユニコーンアンテナ取り付け
- 滋賀県大津市の新築3階建て住宅で、地デジアンテナの取り付けをご依頼いただきました。屋上テラスと2階の引き込み線を確認し、受信状態と安全な作業方法を現地調査しました。
3階建て住宅の引き込み線と電波を現地調査

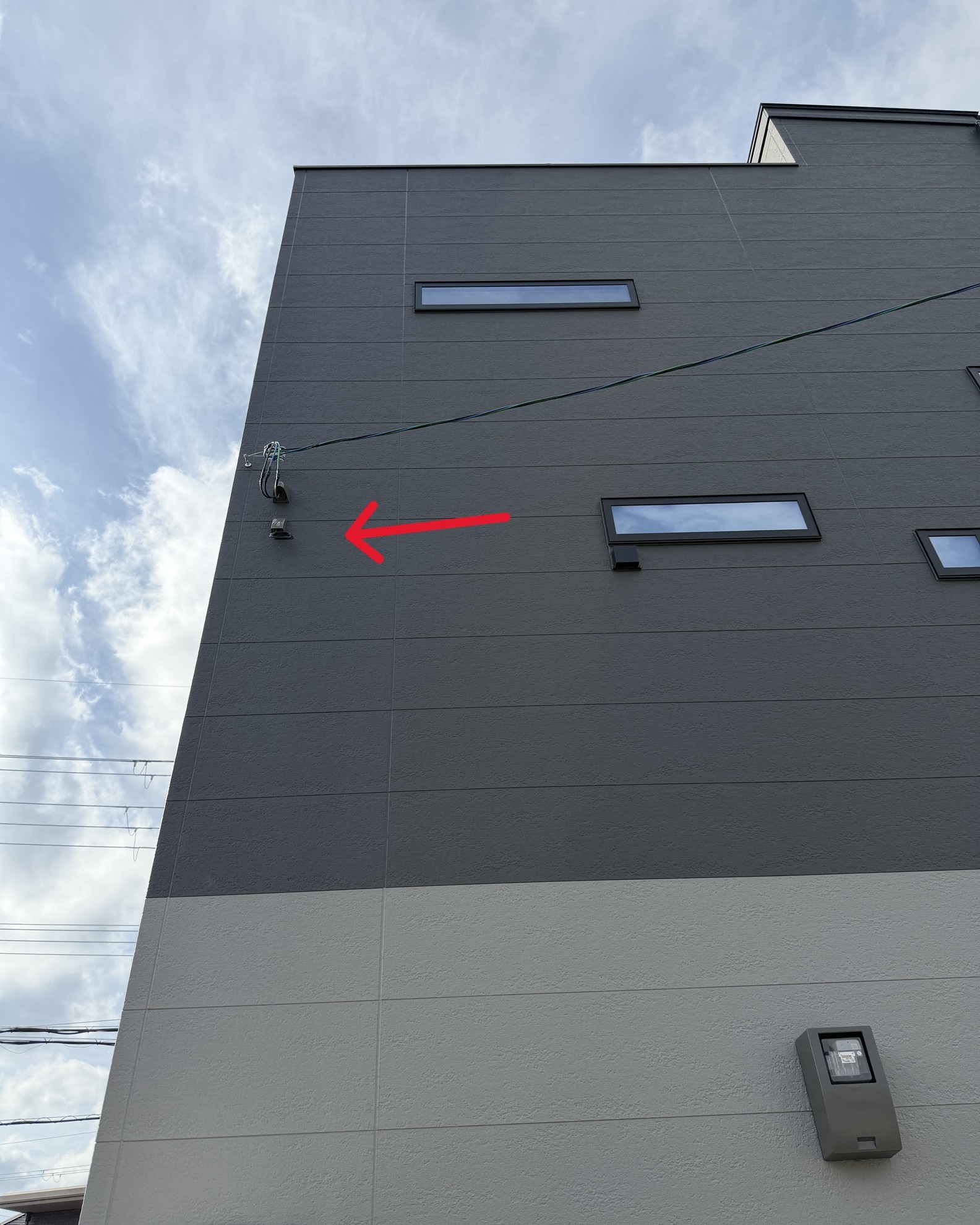

アンテナの引き込み線の調査
- 現地に着いて、取り敢えず3階建てだから、3階辺りに引き込み有るって勝手に思い込んで。

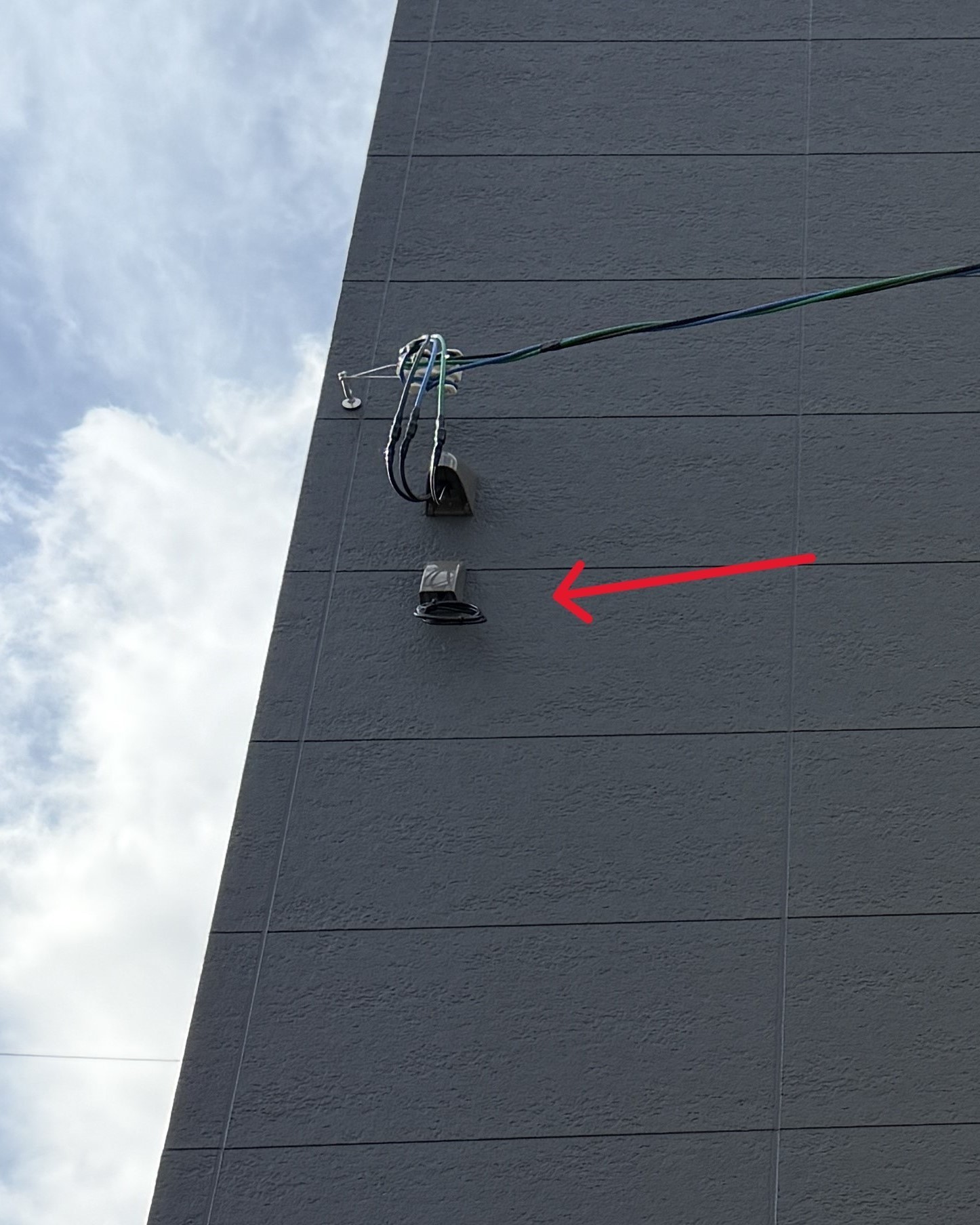

アンテナの引き込み線
- 見たらまさかの2階に有って。

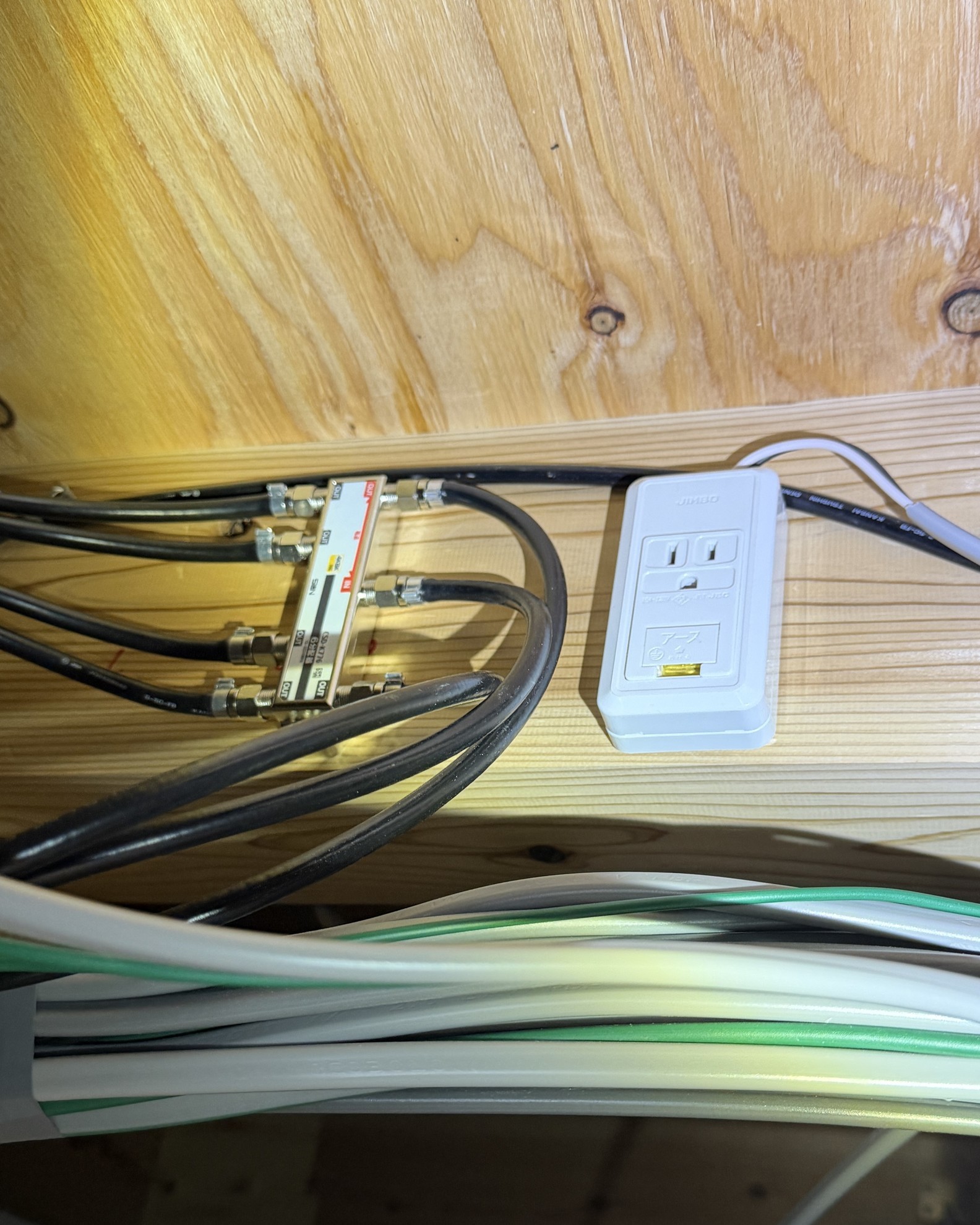

ブースタ電源
- ブースタ電源は2階に有るユニットバスの点検口中に有りました。
- 見たら6分配されていました。
屋上テラスへユニコーンアンテナ・ブースターを設置

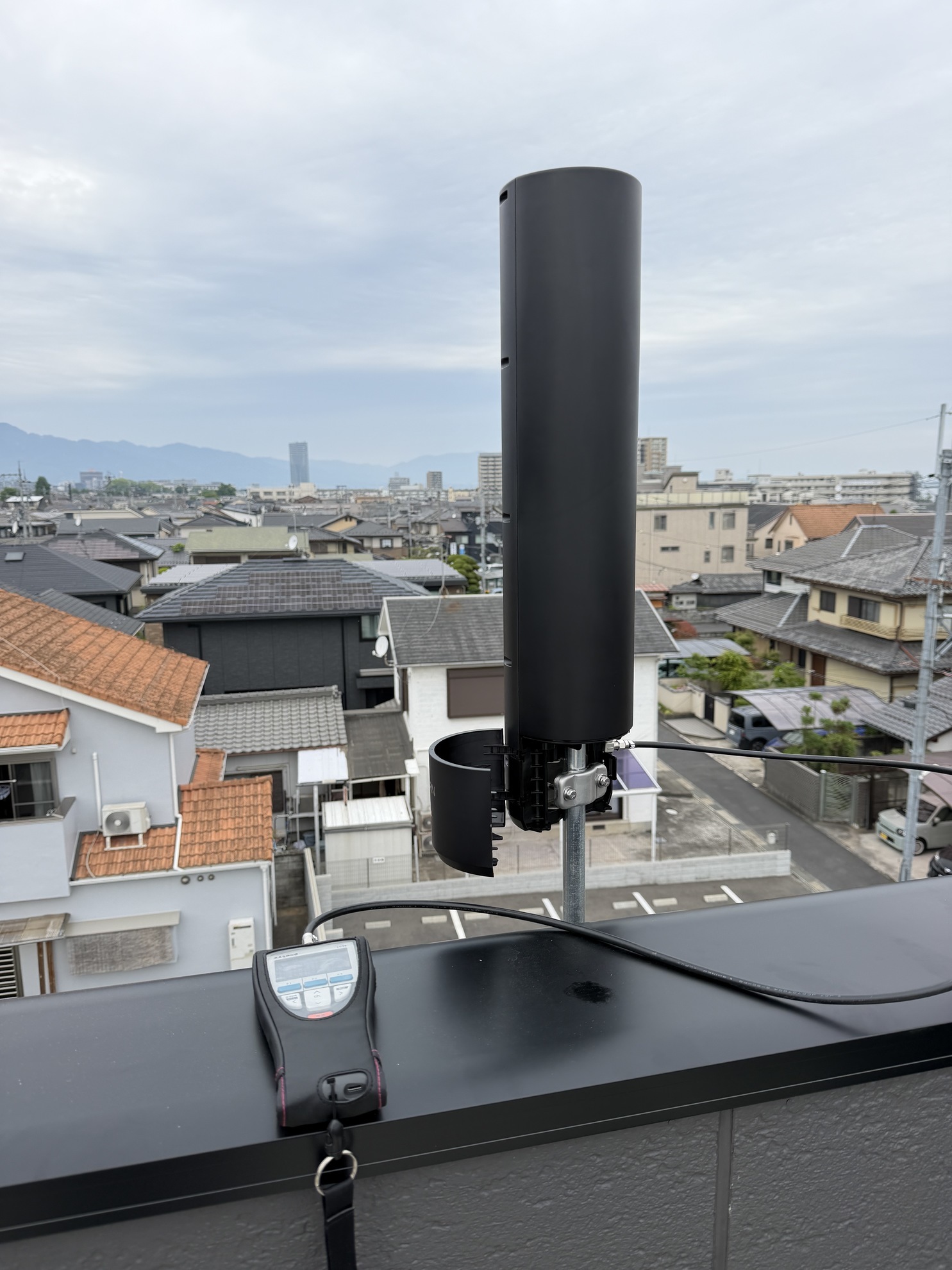

ユニコーンアンテナの方向調整
- 現地調査完了後はI様と打ち合わせしました。
- 拘りの話とか、そしたら黒色が大好きって言われました。
- それで、せっかくの3階建ての御新築にブラック色のユニコーンアンテナ提案しました。
- そしたらI様はユニコーンアンテナって何って聞かれて、そしてネット検索で実物の写真を。
- 次に固定方法、引き込み線が2階に有るから、調査の結果向かい側に障害物が有り、望ましい電波が取れないから、3階屋上テラスの表側にユニコーンアンテナをサイドベースで固定。
- 固定後、方向調整の写真です。

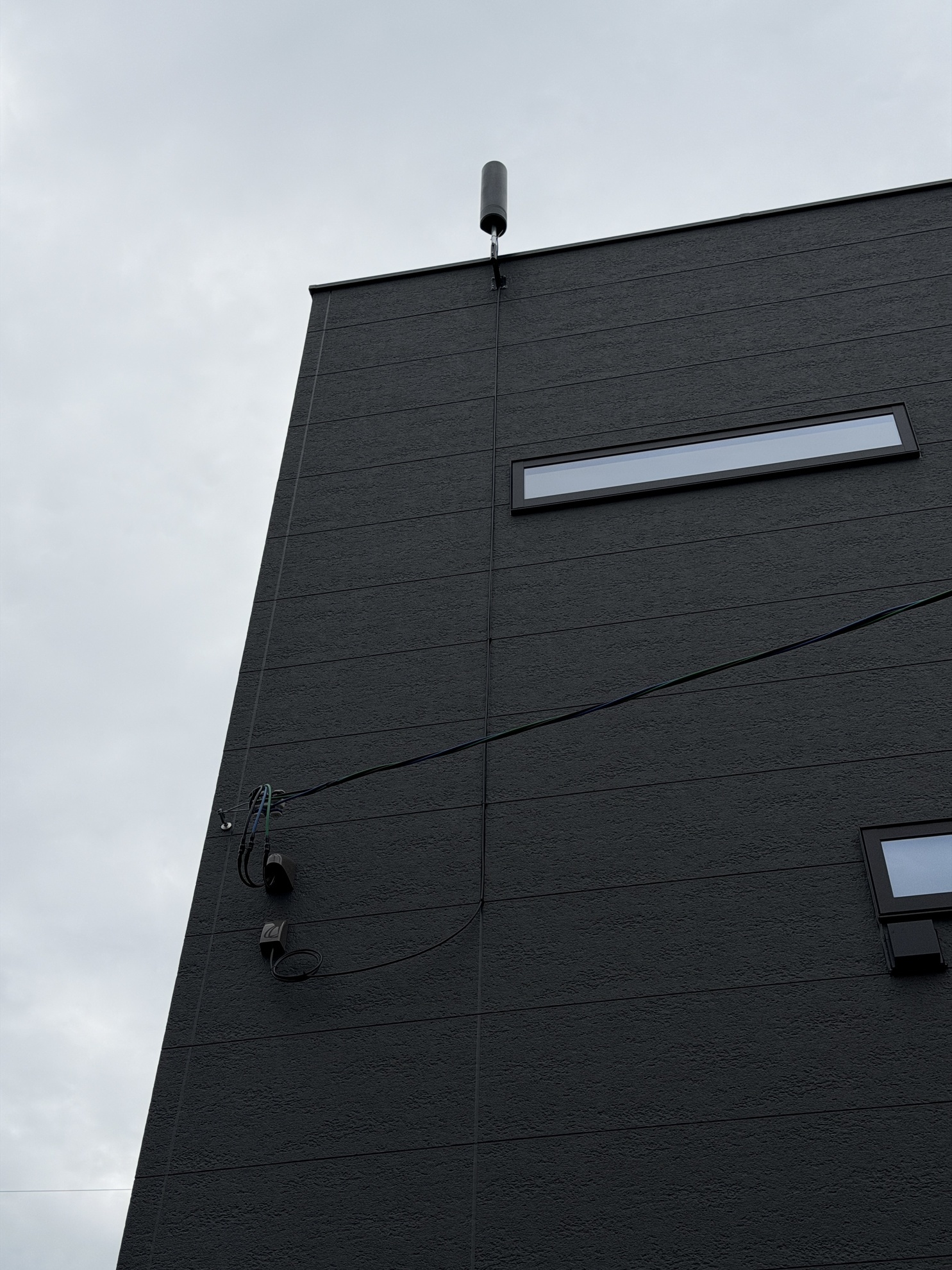

ユニコーンアンテナ取り付け完了
- 写真撮るの忘れたけど、サイドベース固定後のビスはコーキング処理施しています。
2連梯子を使った同軸ケーブル接続の高所作業
同軸ケーブルの繋ぎ作業
- 2連梯子で2階に有る引き込み線まで伸ばしました。
- そこで3階屋上に取り付けたユニコーンアンテナから、同軸ケーブルを2階まで垂らしました。
- そこでユニコーンアンテナの同軸ケーブルと引き込み線の同軸ケーブルをジョイントで接続、
- 最後の仕上げは垂らした同軸ケーブルを特集なサドルで固定、ジョイント部分は自己融着テープで保護。
- それで外作業終了。

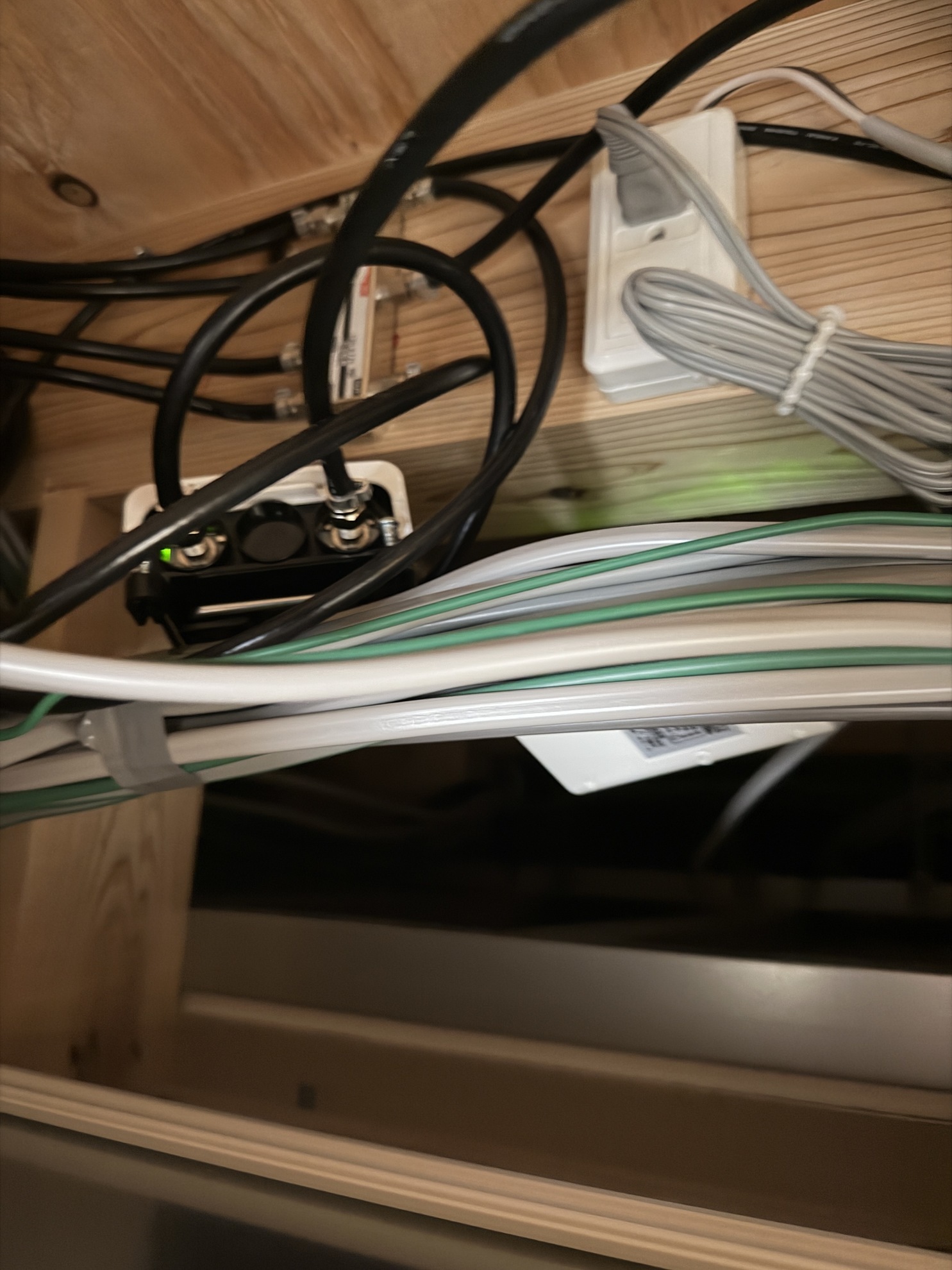

ブースター本体・電源の取り付け
- 2階に有るユニットバスの点検口の中に頭を入れて、
- 6分配器のINの同軸ケーブルを外して、ブースター本体・電源の接続作業後、
- 最後にブースタ電源のコンセント差して、緑点灯したら、問題無し。

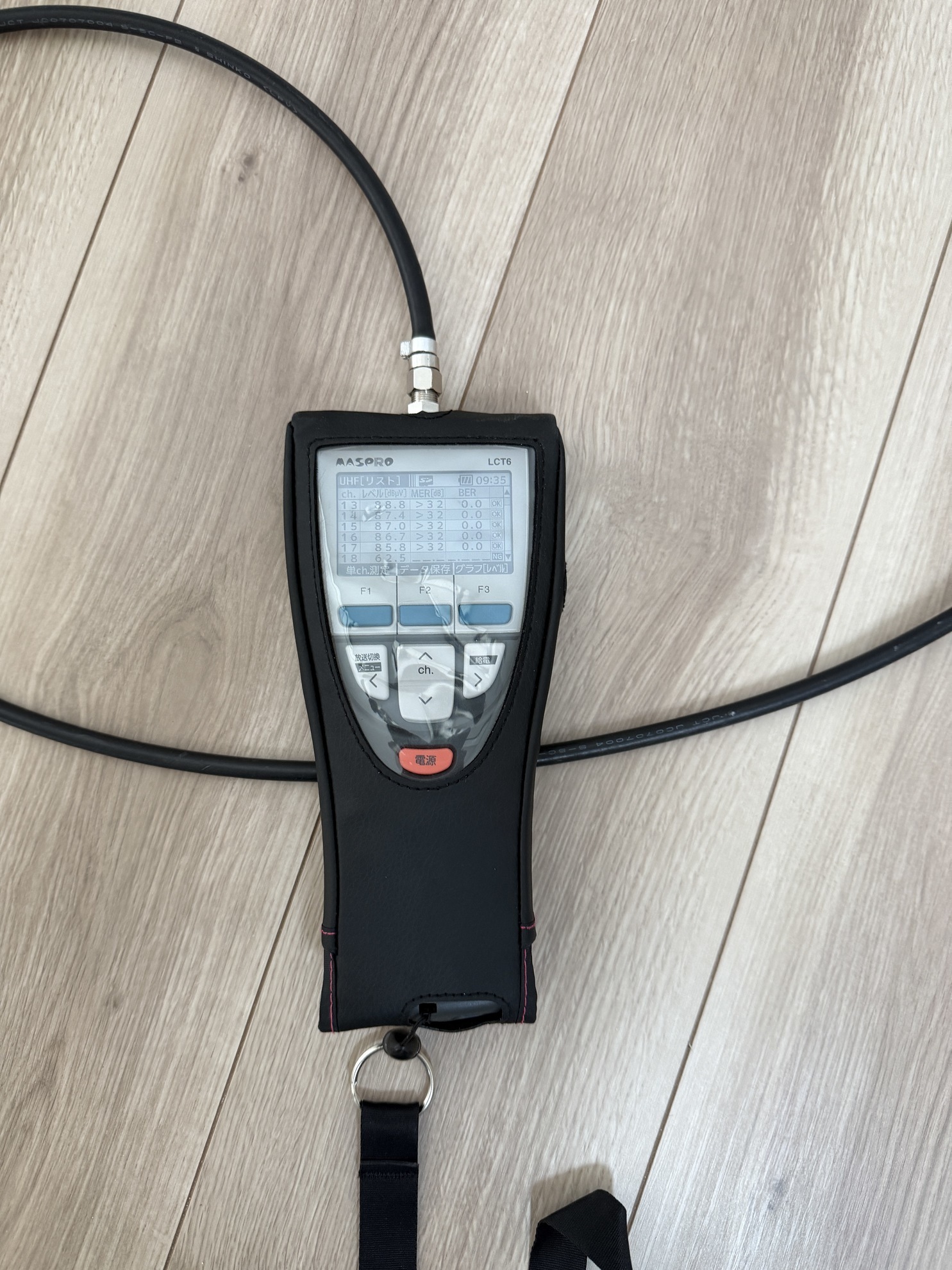

各部屋のレベルチェック
- 最後の仕上げは6部屋それぞれのレベルチェッカーで確認して、適正なレベルをブースター本体の利得で調整して、工事完了。

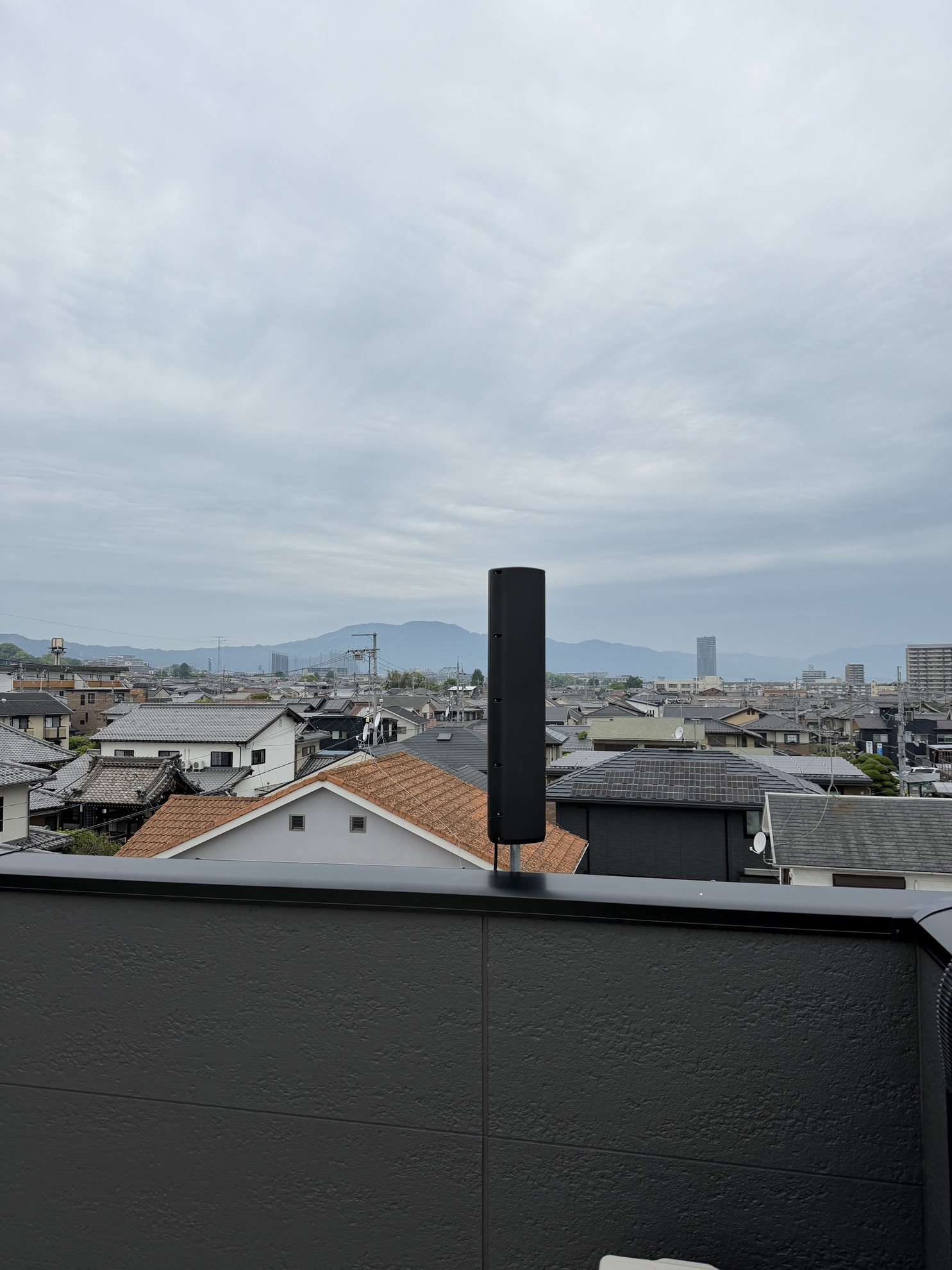

大津市の3階建てユニコーンアンテナ工事完了
-

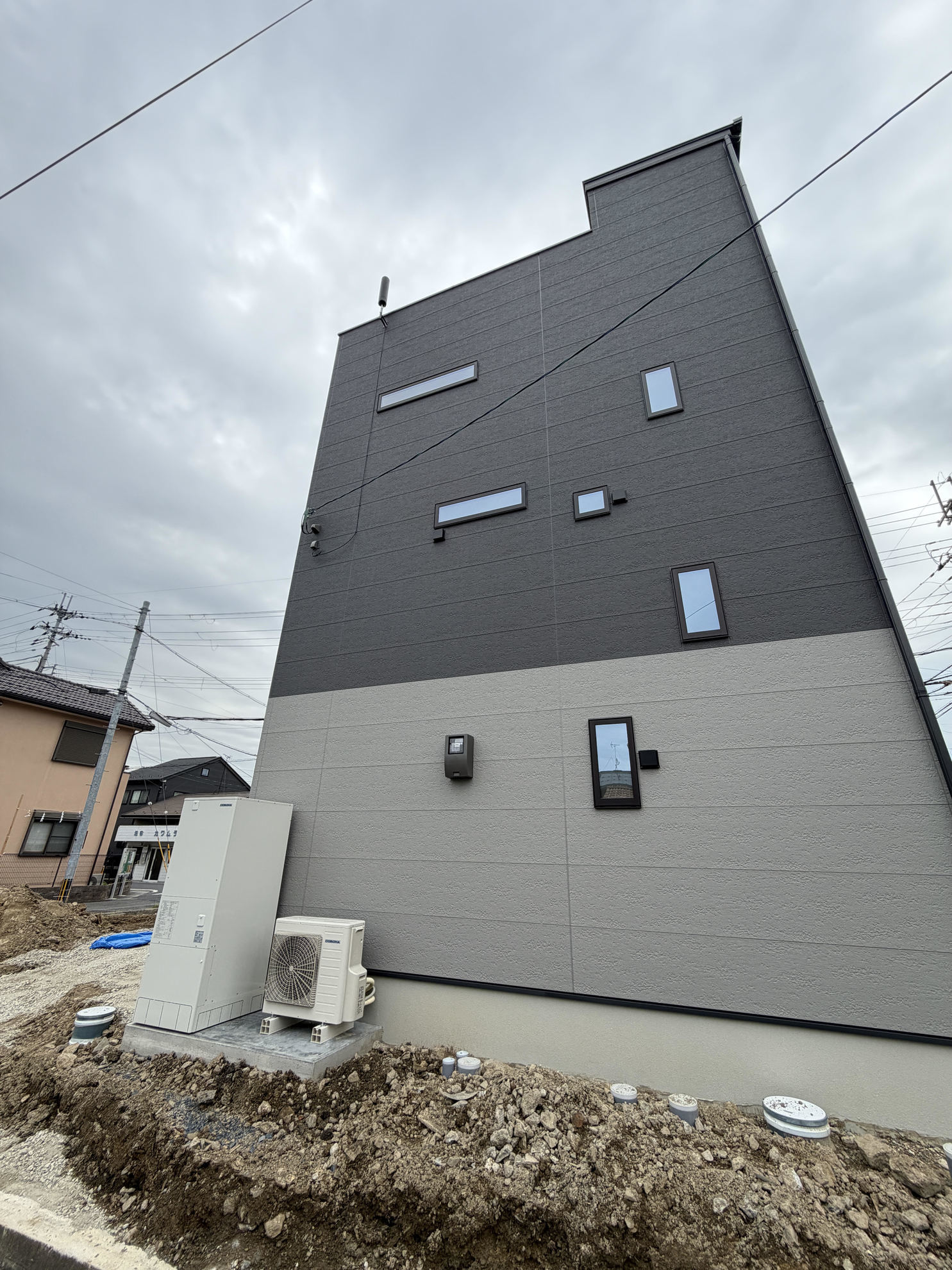

屋上テラス外壁へサイドベース固定
今回の現場では、屋根上ではなく三階屋上テラスの外壁へサイドベースをしっかり固定し、ユニコーンアンテナを設置しています。
ユニコーンアンテナはデザイン性が高く、近年新築住宅でも非常に人気のあるアンテナです。
- 外観をスッキリ見せたい
- 屋根上に大きなアンテナを設置したくない
- 強風対策をしたい
といった方にもおすすめです。
