防犯カメラ用の屋外コンセント取り付け
-
今回は滋賀県大津市にて、トヨタホームの戸建住宅へエアコン新規取付工事を行いました。
設置場所は2階のお部屋、室外機は1階設置となるため、外壁を利用して配管を下ろす施工となりました。
また、お客様より防犯カメラ設置用の屋外コンセント新設もご依頼いただき、エアコン工事と合わせて施工させていただきました。
-
2階から1階への配管施工
今回の現場では、2階と1階の間に外壁の段差がありました。
そのため屋外化粧カバー施工時に段差継手を使用し、外観を損なわないよう丁寧に配管ルートを施工しています。
屋外化粧カバーは見た目だけでなく、配管保護の役割もあるため、建物形状に合わせた施工が重要になります。
-
エアコン工事と電気工事をまとめて対応
イワタデンキでは、
- 新規エアコン取付
- 2階から1階への配管工事
- 屋外化粧カバー施工
- 防犯カメラ用コンセント新設
- 屋外コンセント増設
なども対応しております。
大津市を中心に滋賀県全域・近隣県まで対応しておりますので、お気軽にご相談ください。
エアコンの現地調査
トヨタホームのの2階の洋室
- リピーター様の依頼で2階に新規のエアコン取り付けと同時に表側に防犯カメラ用のコンセント工事。

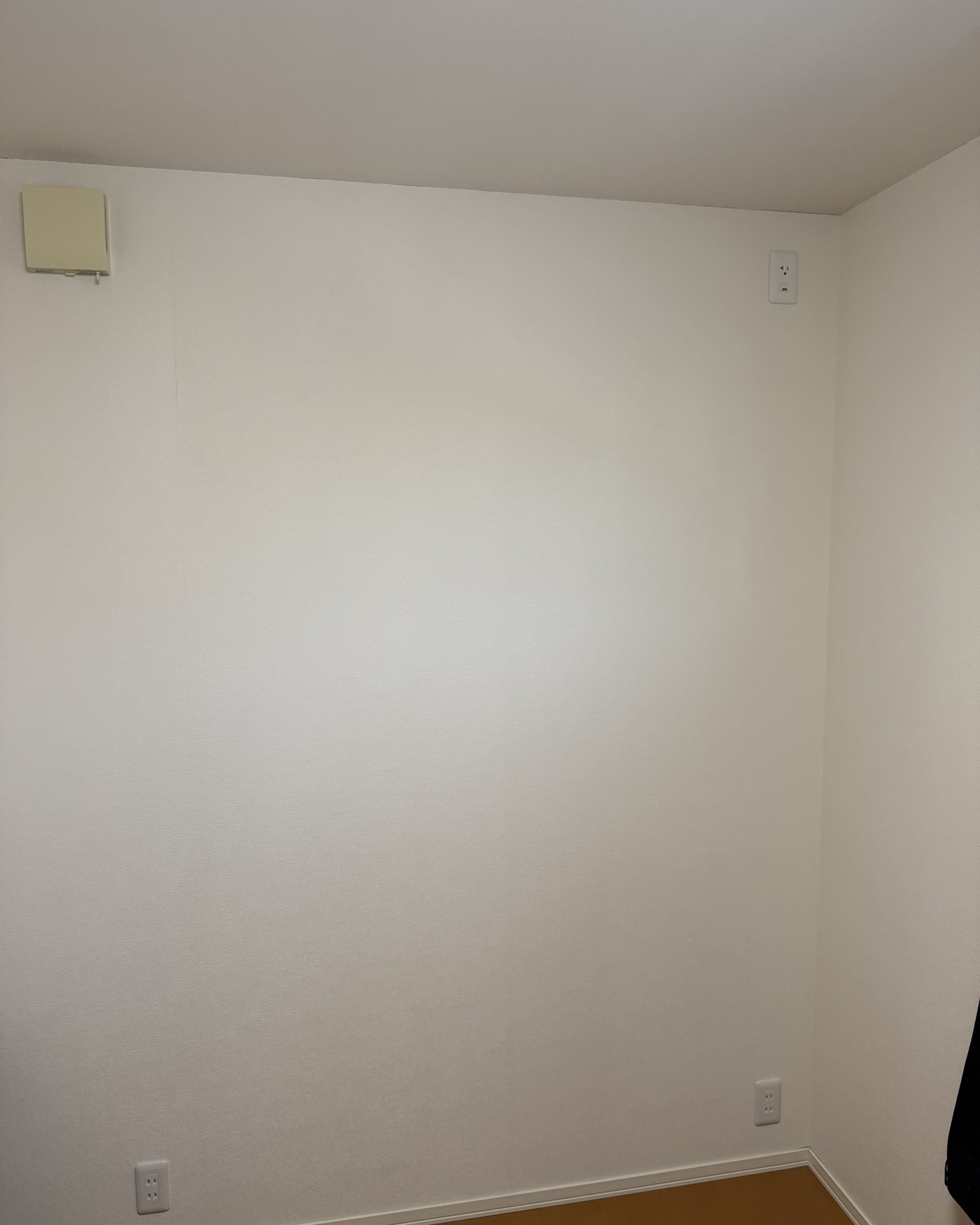

- 中はこんな感じです。

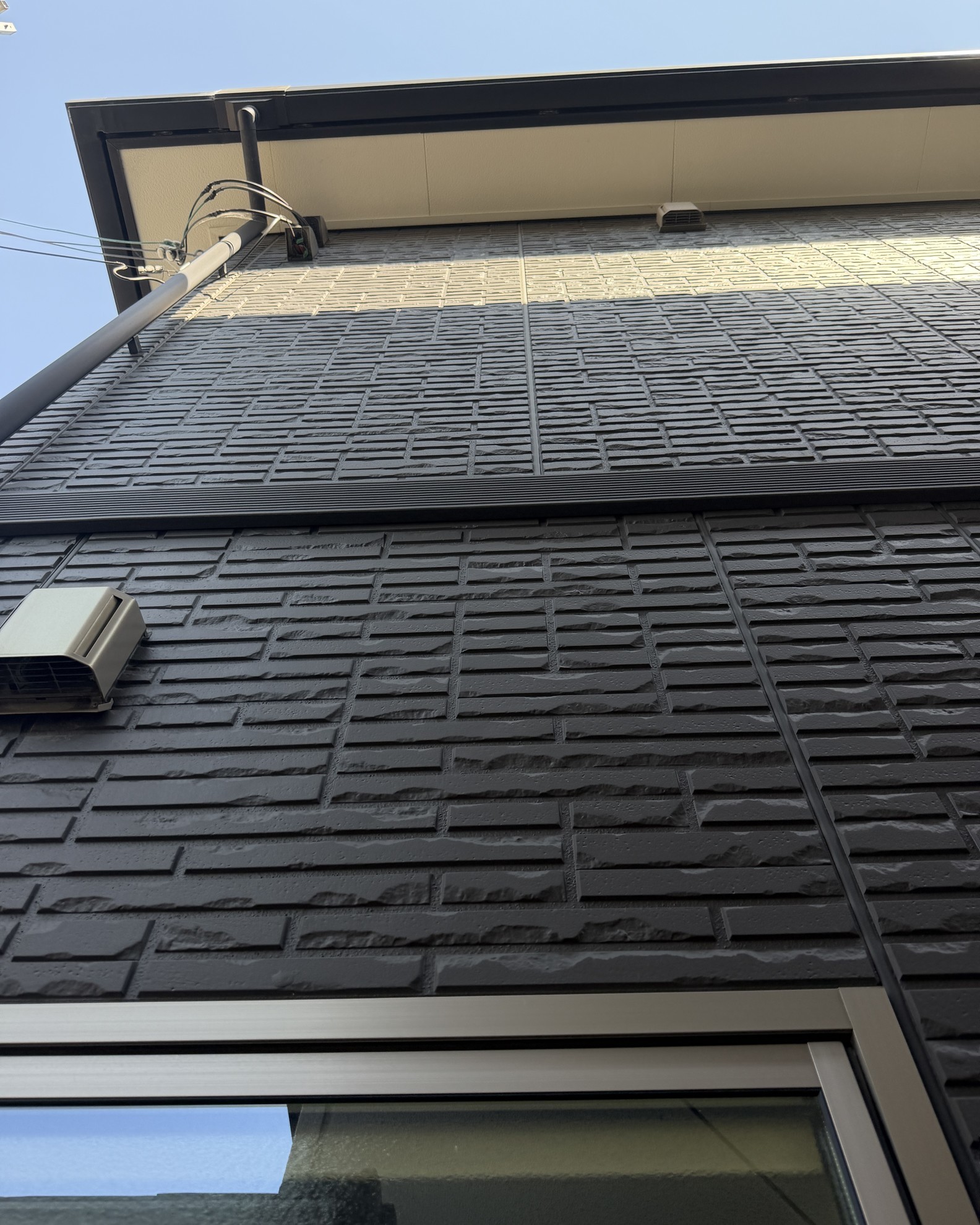

表側に引き込み線
- 表側調査すると、上見ると室内機取り付ける裏には家の引き込み線と光回線のケーブルが有り。
- そして2階と1階の外壁の間部分には段差が有ります。

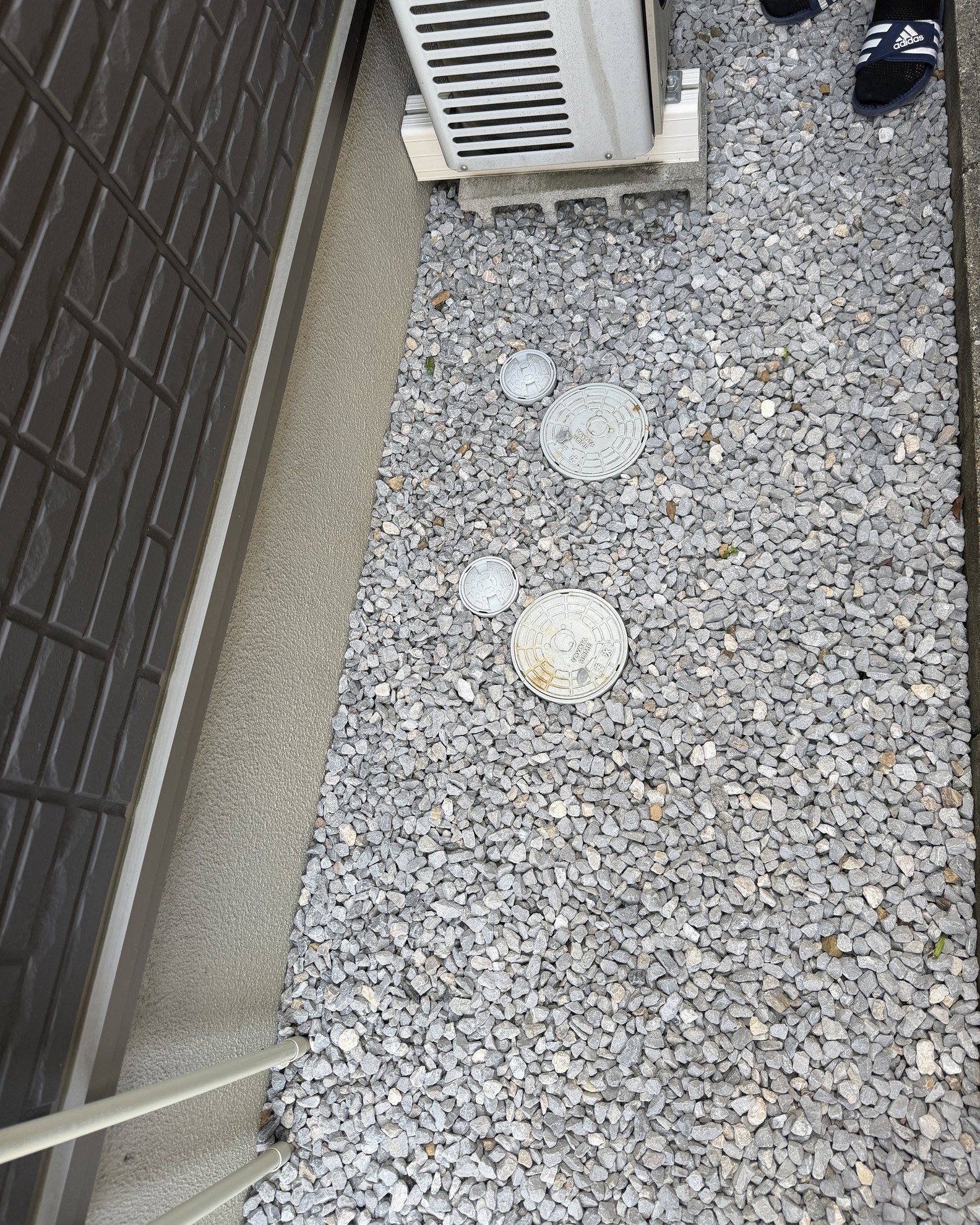

マンホール蓋
- そして室外機の置く場所にはマンホール蓋が有ります。
- エアコンの穴を右後ろか左後ろにするか悩んでいました。
- 右の開けたら引き込み線と光回線が有るけど、屋外化粧カバーの取り付けの際に障害物は無く。
- 左後ろに空けると、引き込み線と光回線が出てくるリスクは無いけど、屋外化粧カバーの取り付けの際に下に窓とかマンホール蓋が有る。
エアコンと防犯カメラ用のコンセント工事
エアコン取り付け
- 結局悩んだ末、エアコンの穴は右後ろに空ける事に決めました。

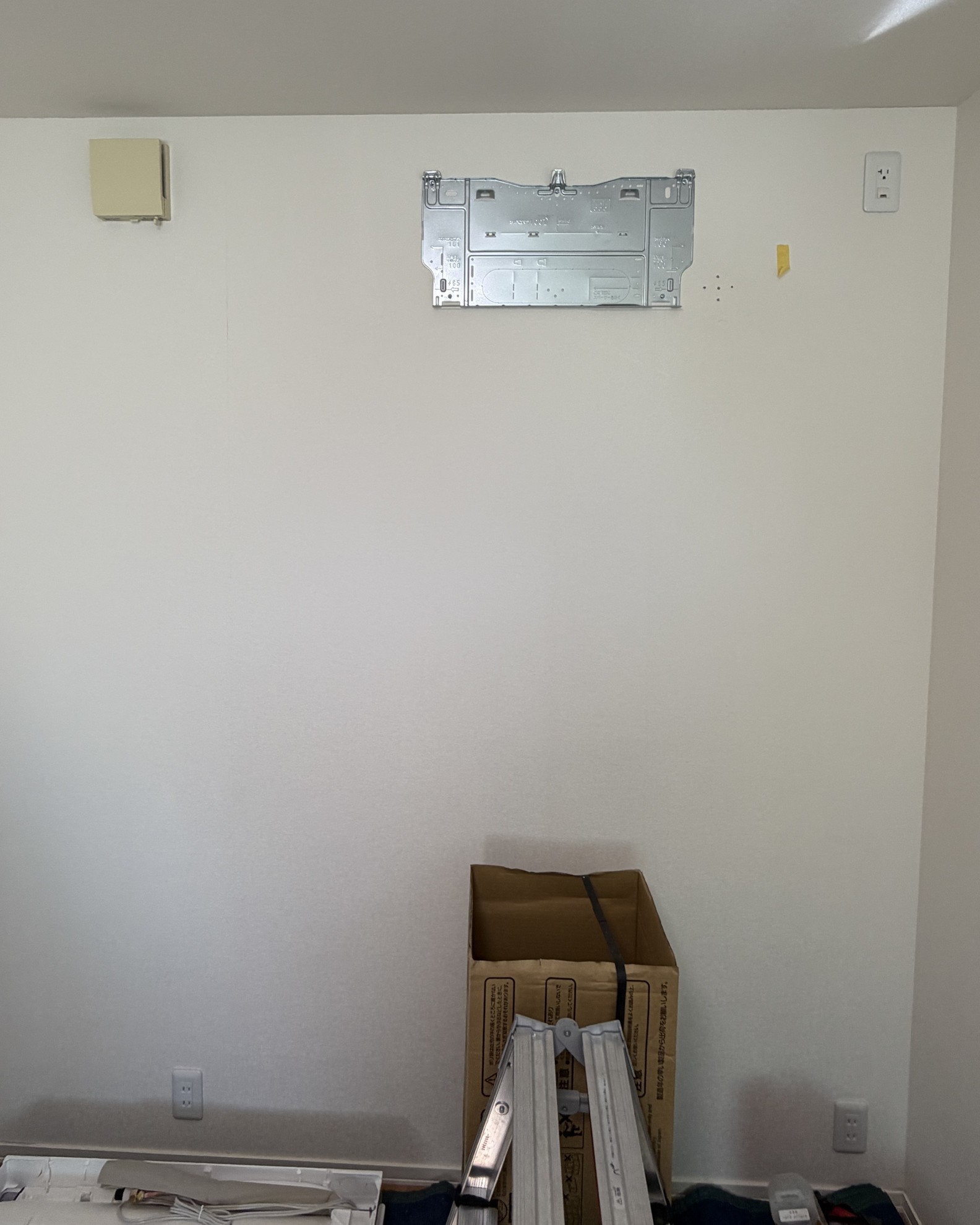

エアコンの穴開け

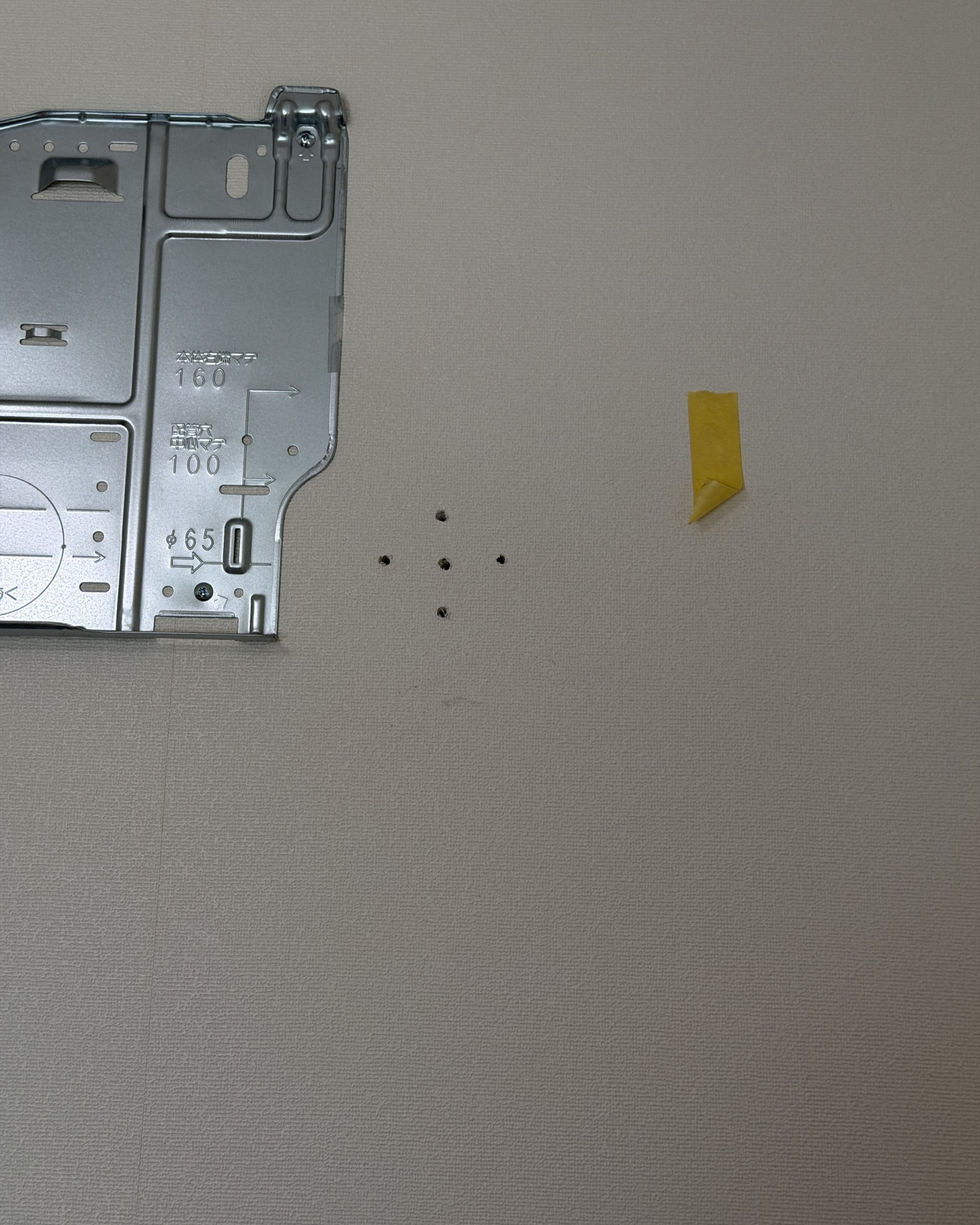

- 何回も図って、マスキングテープの場所が引き込み線の位置です。

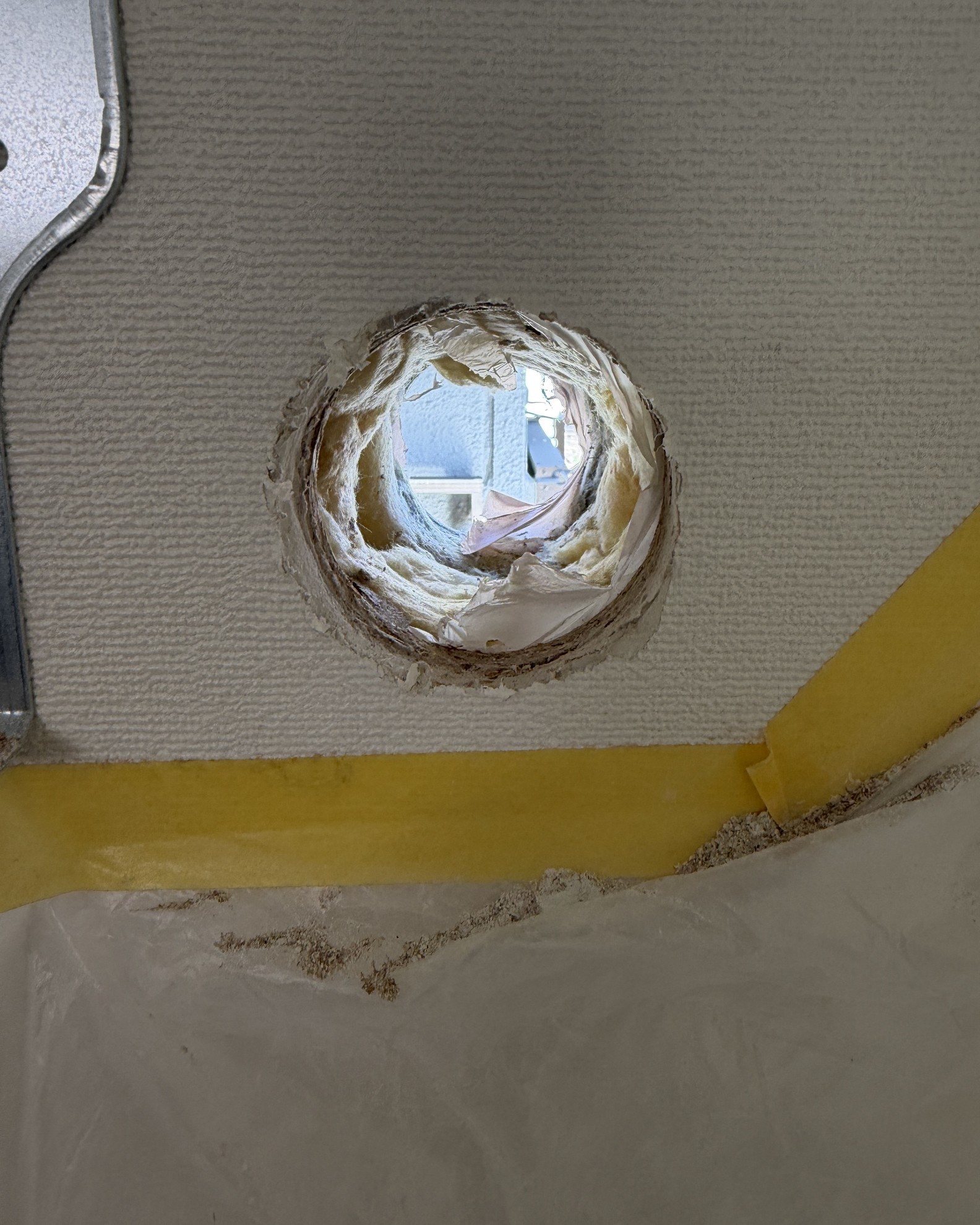

エアコンの穴開け
- 安全を考えて室内機の右側から5ｃｍ離れます。
- それで穴開けて、中には何も無かった。
室内機の取り付け

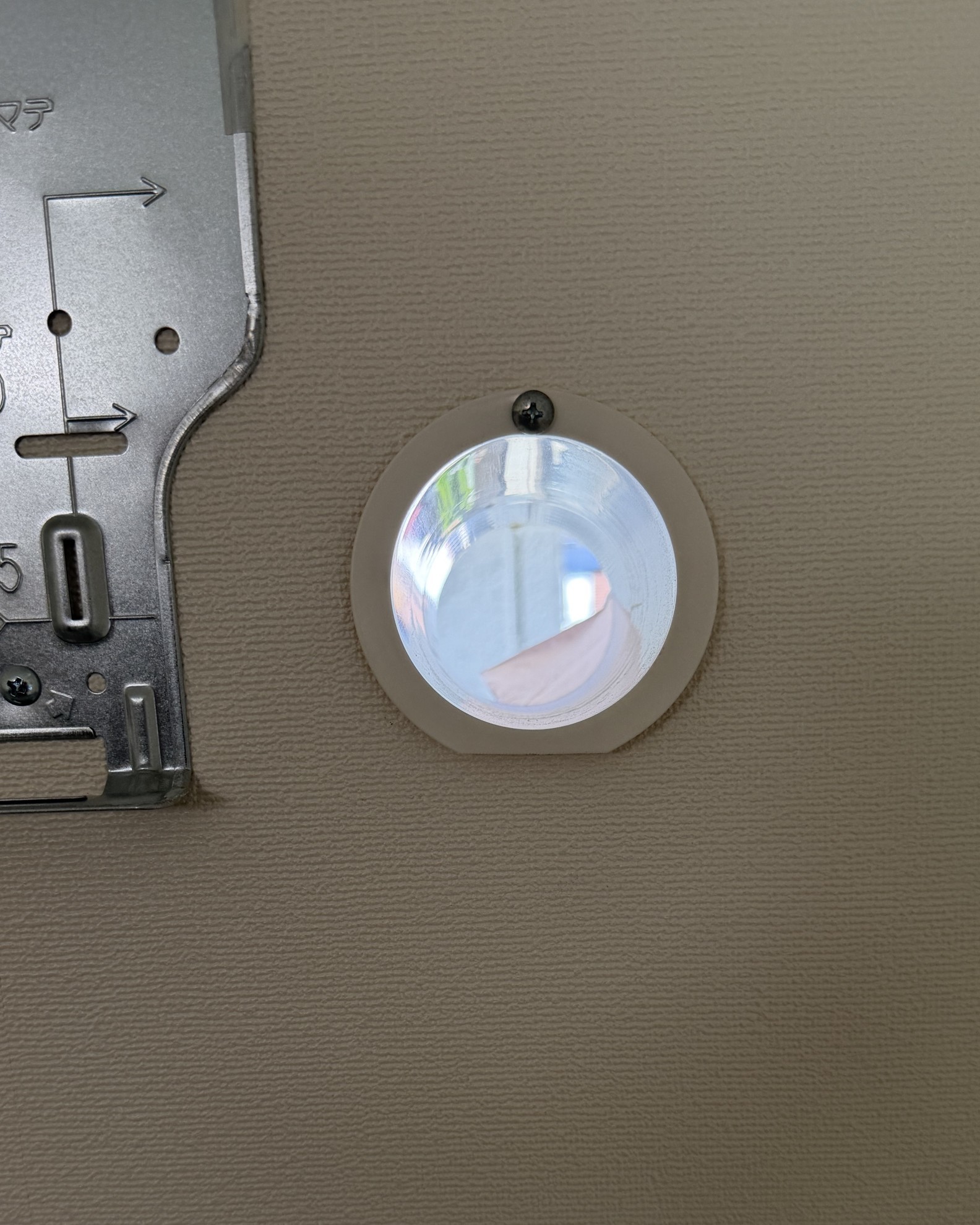

貫通スリーブ投入
- エアコンの穴開け後は欠かせない貫通スリーブ投入。

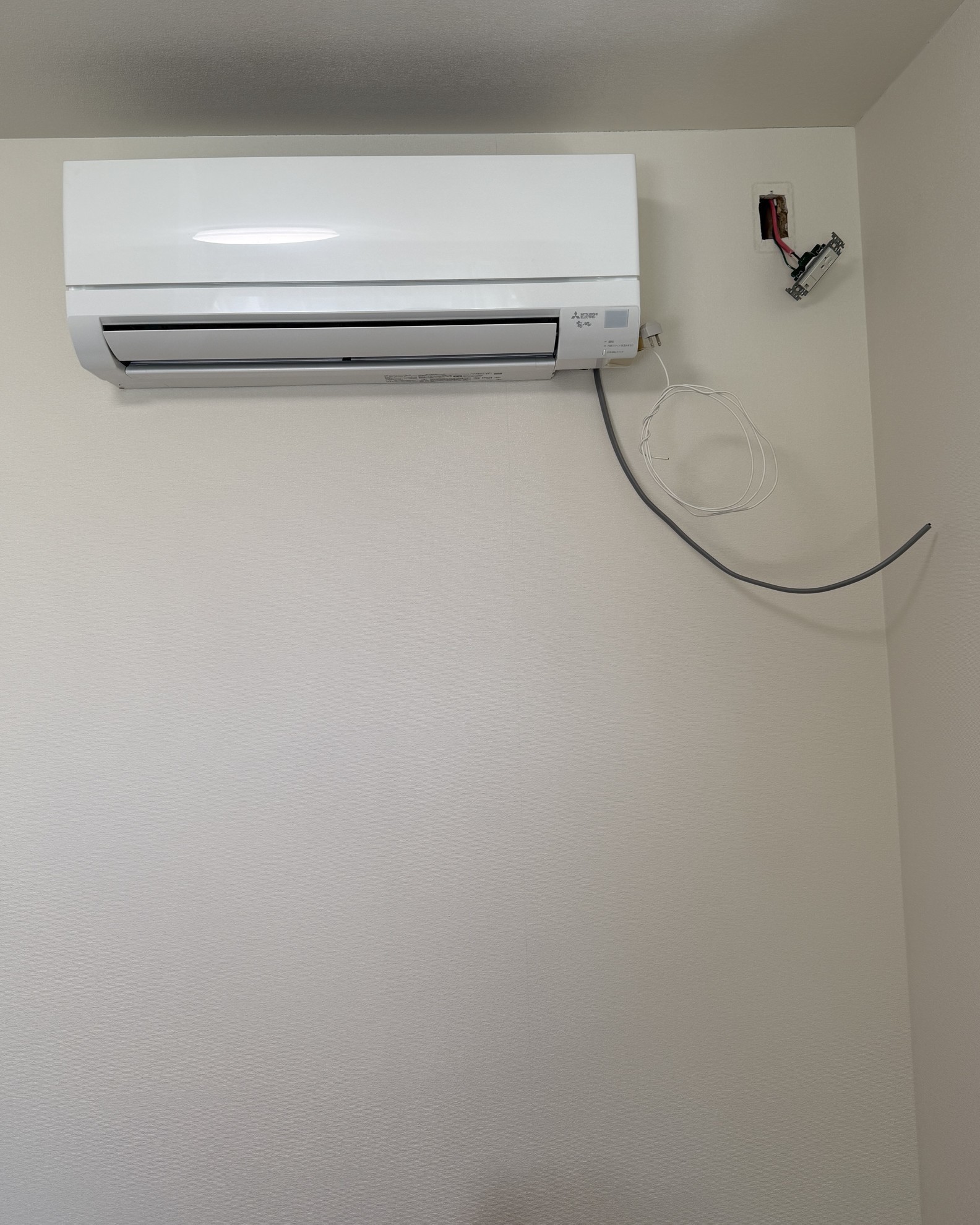

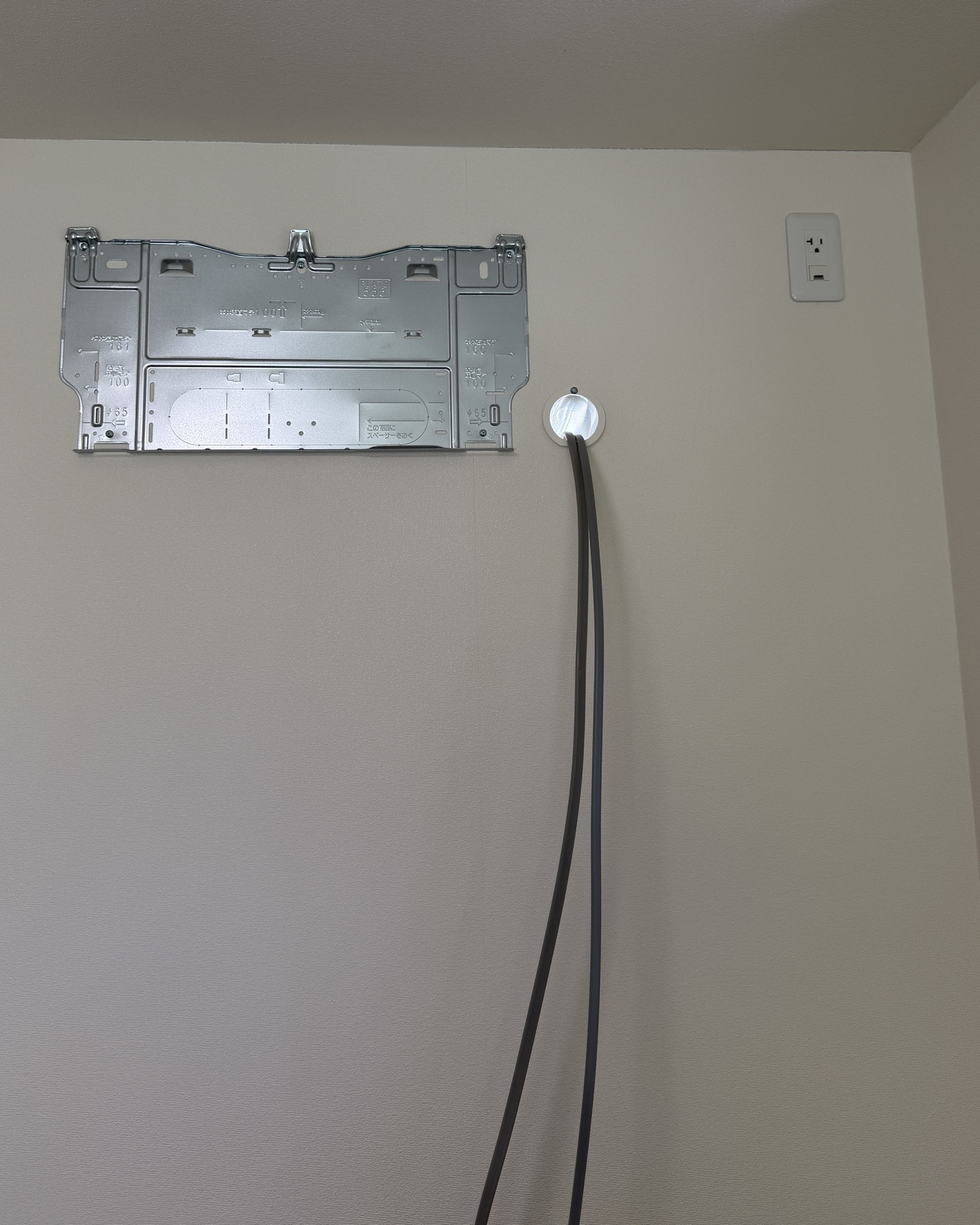

エアコンの連絡船と防犯カメラ用のコンセントの電源仕込み
- 室内機の背板の固定後は、
- 梯子でエアコンの連絡線と防犯カメラ用のコンセントの電源の線外から仕込み。
防犯カメラ用の電源
- 防犯カメラ用のコンセントの電源はエアコンの専用回路のコンセントから分岐。
- 客の指示。
防犯カメラ用のコンセント取り付け

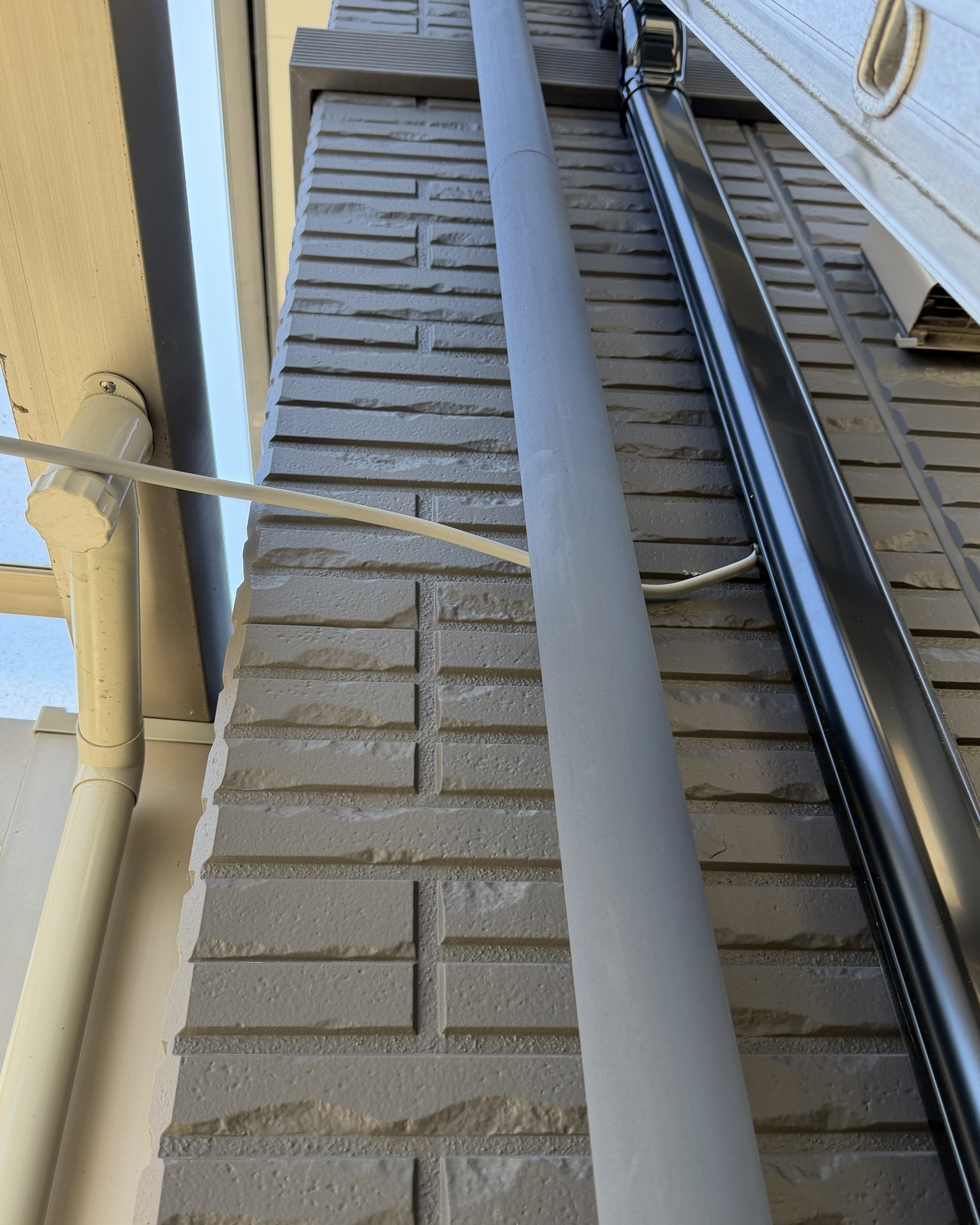

防犯カメラ用のコンセントの電源線
- 屋外化粧カバーの取り付け後、
- 冷媒配管をカバーの蓋収めながら、
- 防犯カメラ用のコンセント取り付ける場所の近くに屋外化粧カバーの左部分を15ｍｍのドリルで穴開けてから、電源線を外に。
防犯カメラ用のコンセント取り付け
- 外壁のヘッコミを利用して、その間に線を通しました。

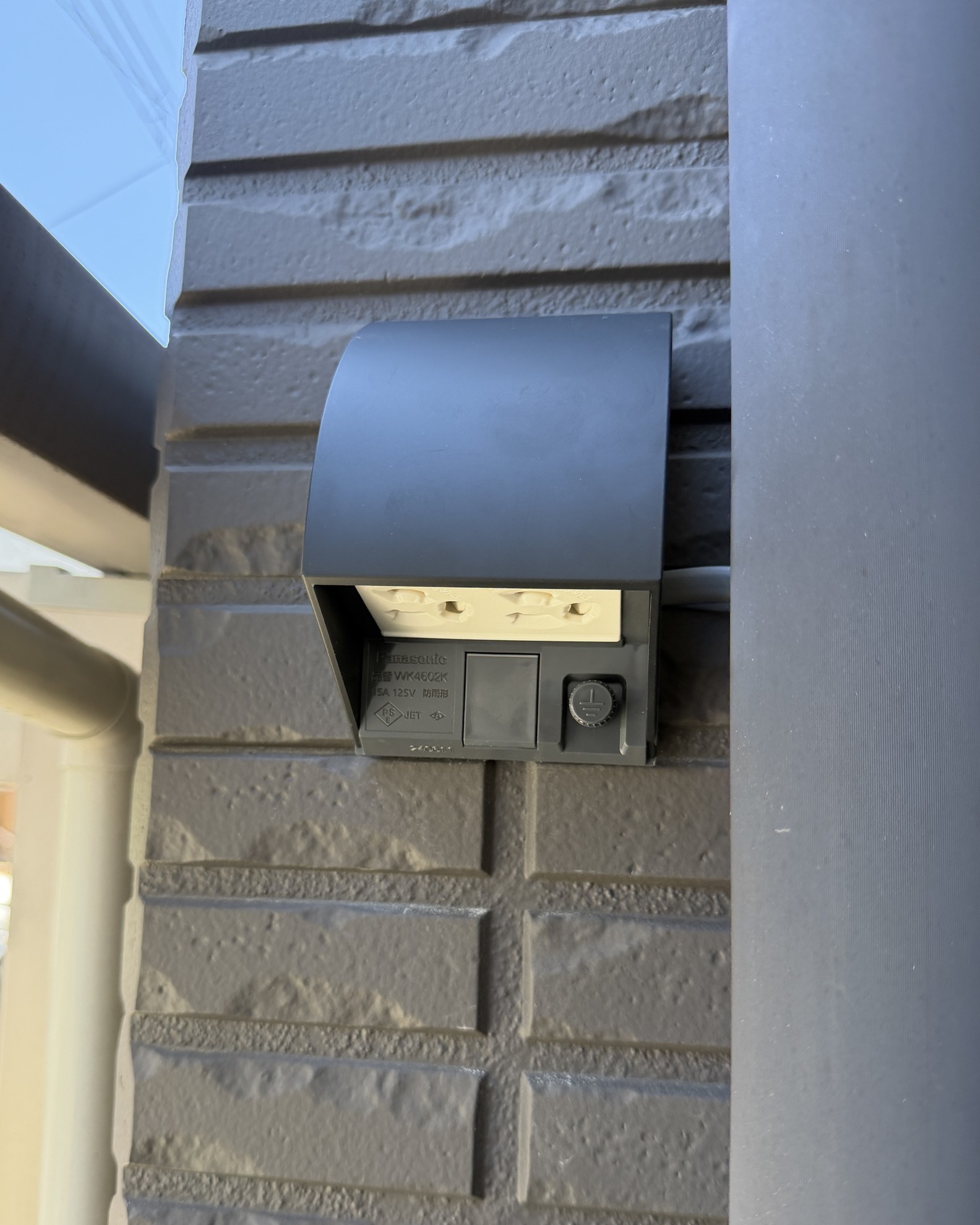

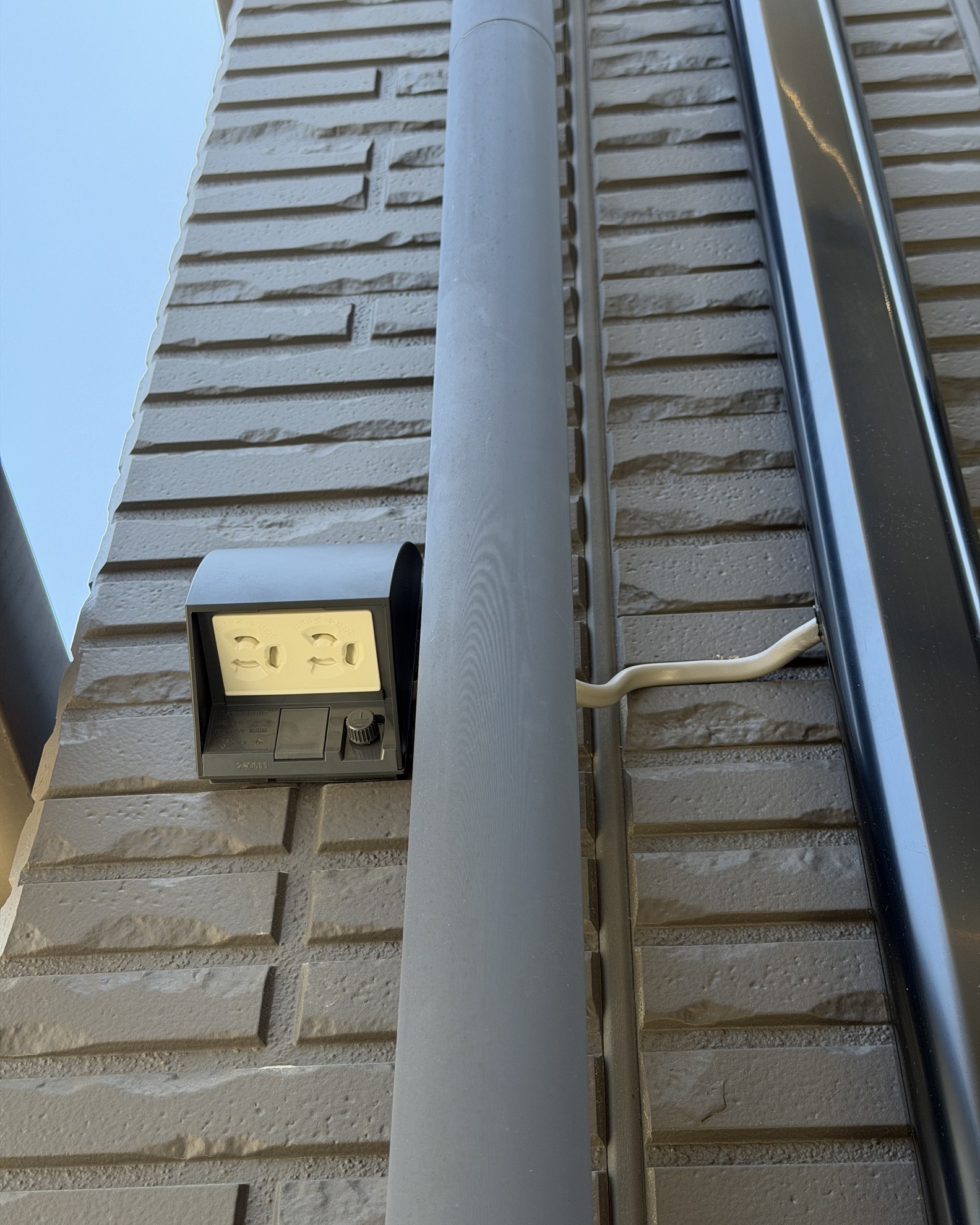

防犯カメラ用のコンセント完了
- そして表側の防犯カメラ用のコンセント工事は完了、
- 最後にエアコンの専用回路に差したら終了。
屋外化粧カバーの段差継手

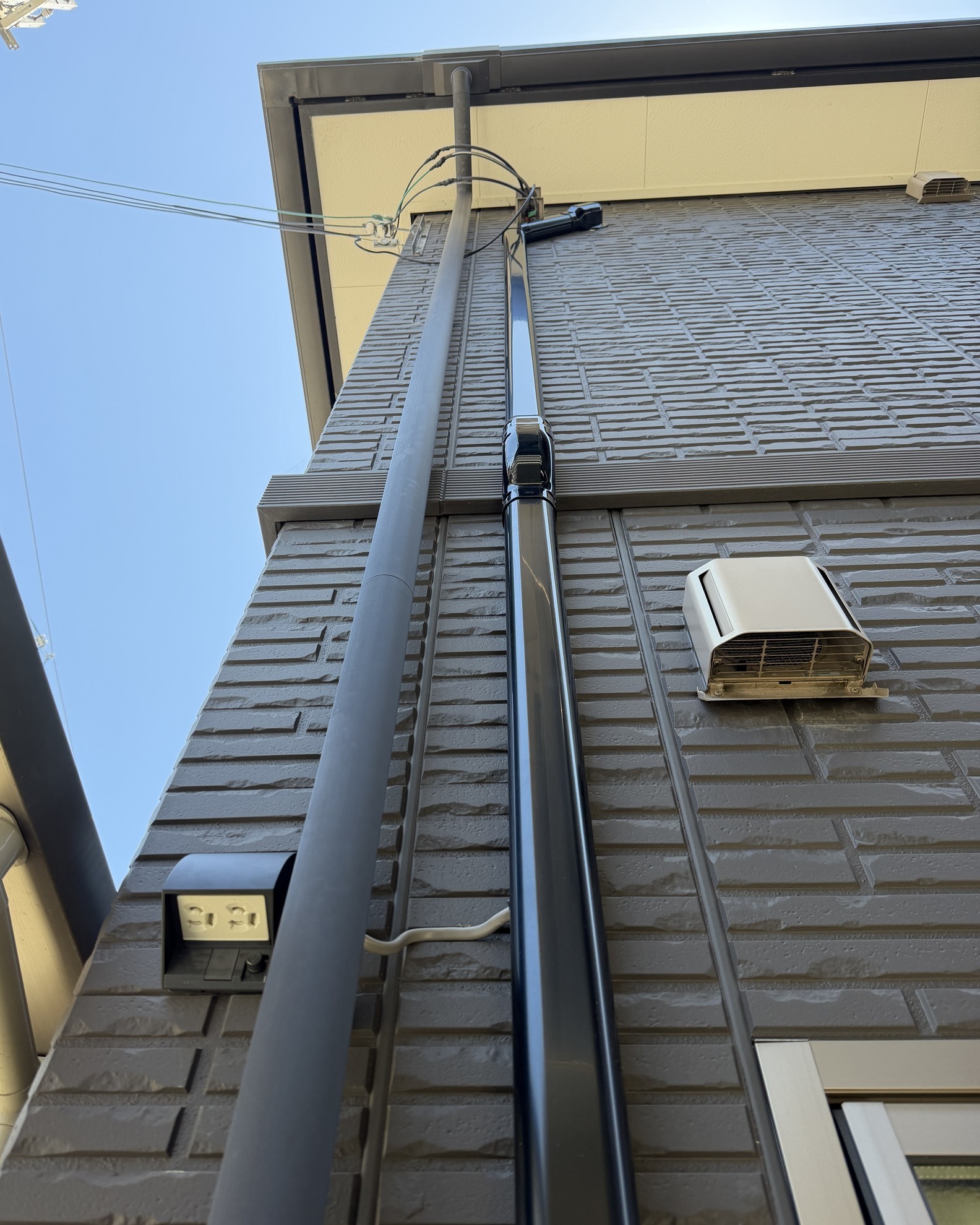

屋外化粧カバーの取り付け完了
- 上を見上げると屋外化粧カバーの取り付けこんな感じに。

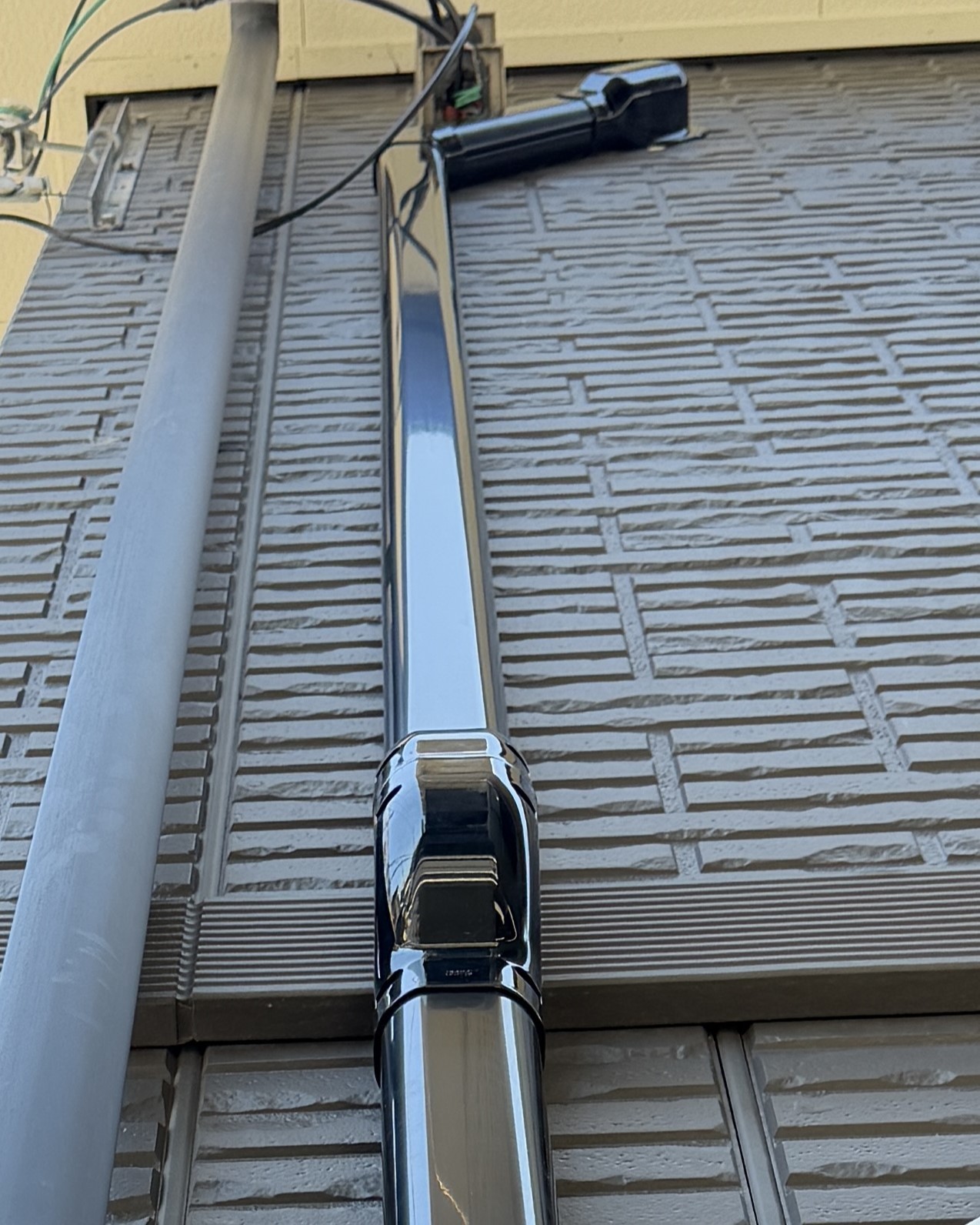

屋外化粧カバーの段差継手
- 他社はジャバラを良く利用しますが、イワタデンキでは出来る限り使用しない。
- その理由見栄えが悪い、そして劣化は化粧カバーより早く、ひび割れが出来て入れ替えの時に施工しにくい。
- 段差継手はジャバラより高額だけど、イワタデンキの拘りです。

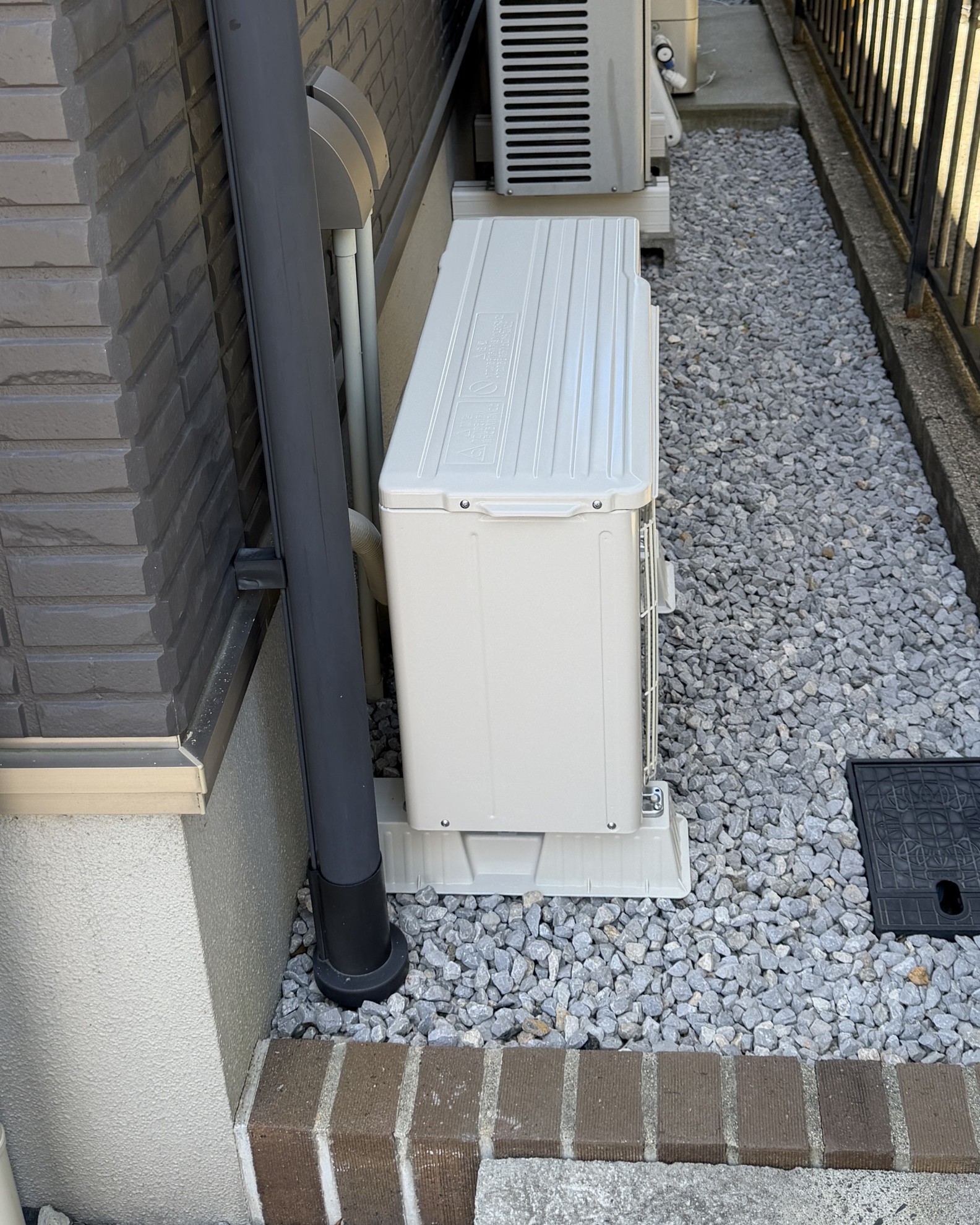

室外機の取り付け
- ここまで来たら説明は不要です。
- 真空引き作業15分しています。
エアコンの専用コンセントの入れ替え

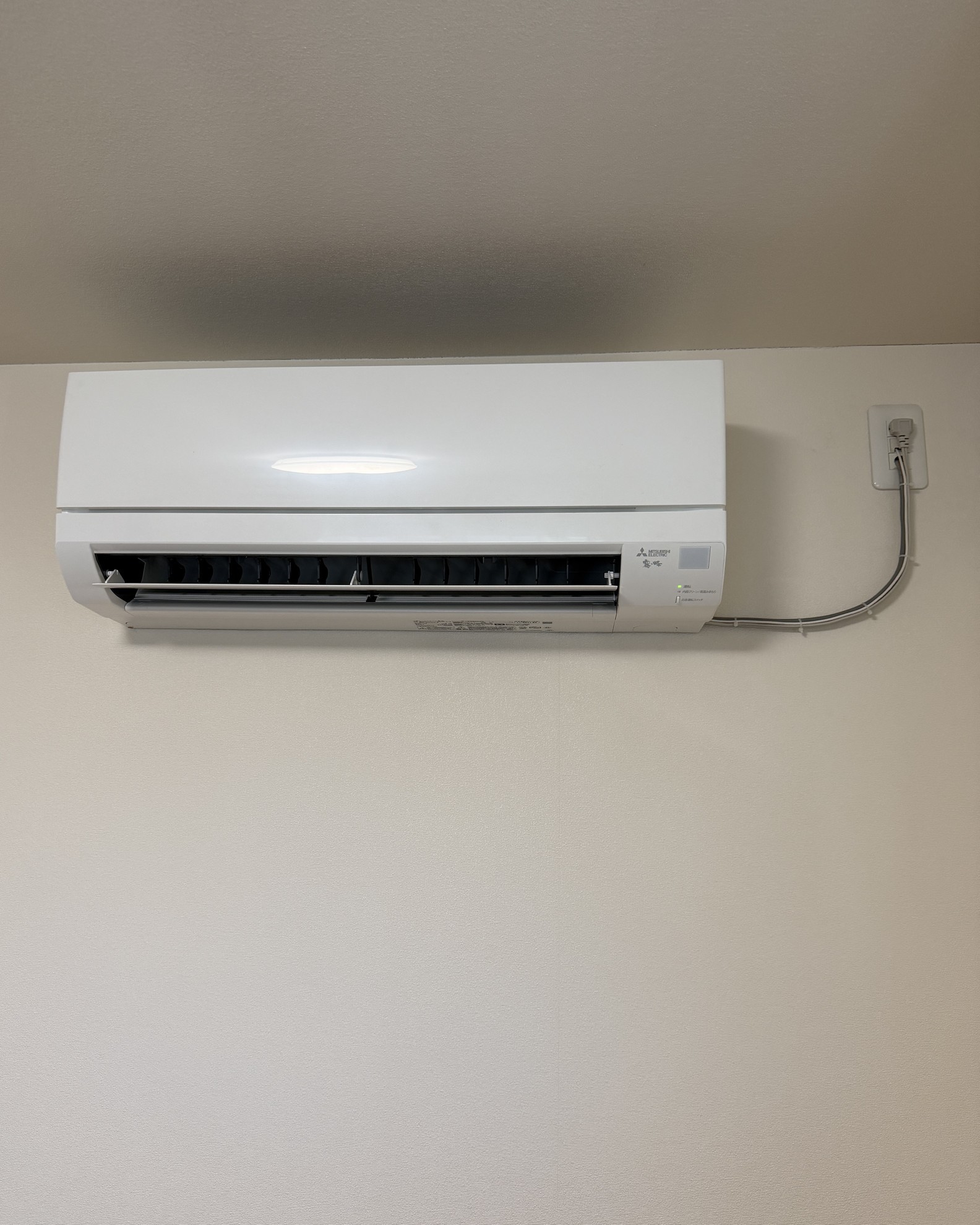

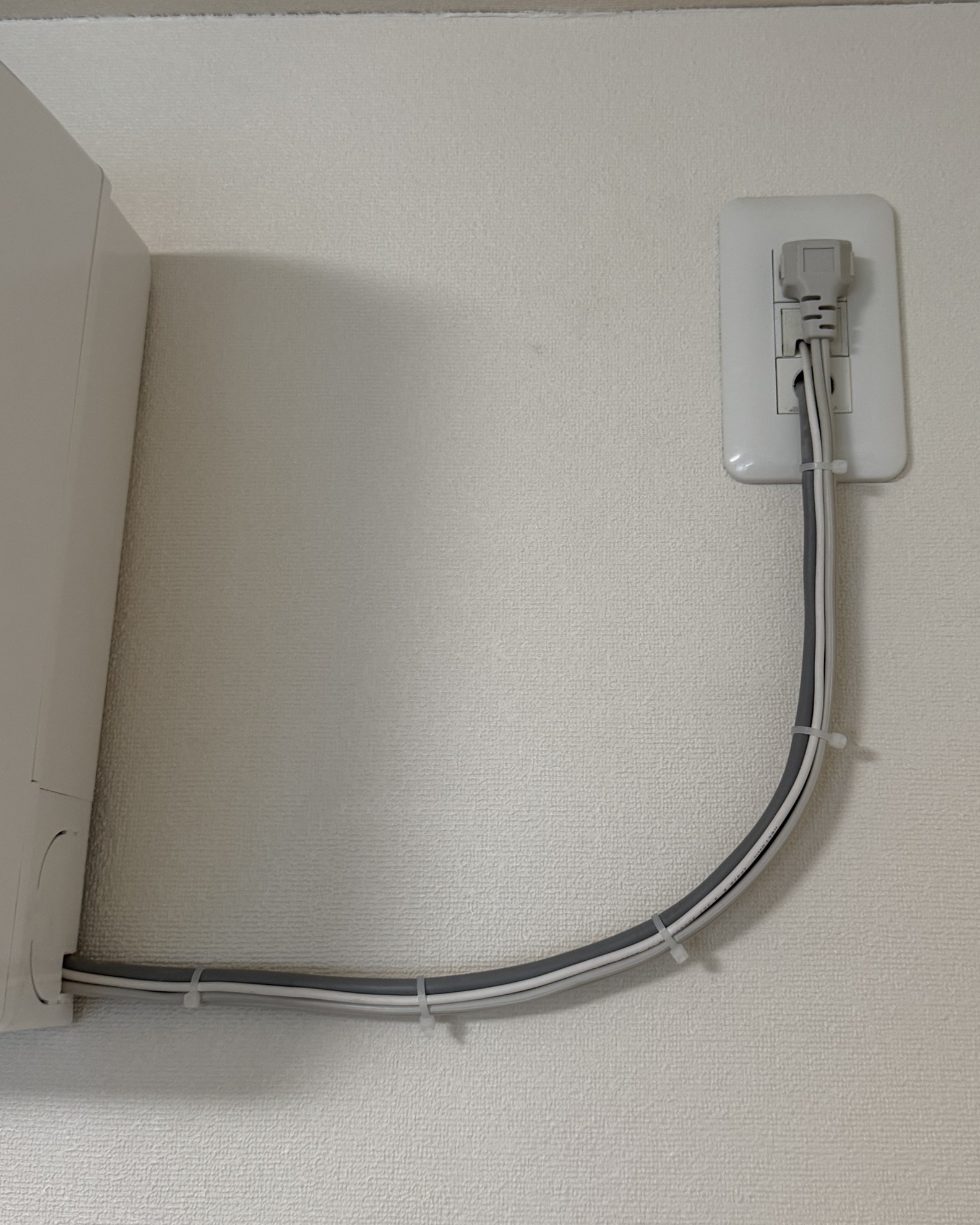

エアコンの専用コンセントの交換作業
- 防犯カメラ用の電源線をどんな風に見栄え良く、コンセントに繋げられるって暫く考えて、
- 閃いた、元のコンセント外して、自作で新たなコンセントを作り直した。
- コンセントを上側に、アース端子真ん中、そして防犯カメラ用の電源線を下から。
エアコンの試運転
- 最後にエアコンの試運転と防犯カメラ用のコンセントの電圧チェックして、工事完了です。
