今回は守山市の新築住宅にて、エアコン新規取付工事を行いました。
設置場所は2階のお部屋で、室外機は1階地面置きとなるため、配管を外壁に沿って施工する工事です。
外壁はガルバリウム鋼板仕上げの住宅でした。
今回の現場では、2階部分と1階部分の外壁に段差があり、通常の屋外化粧カバーではきれいに施工できない状況でした。
そのため現場に合わせて化粧カバーを加工し、見た目と防水性を考慮しながら施工を行いました。
新築住宅では見た目の美しさも重要なため、配管ルートや化粧カバーの納まりにも配慮しています。
無事に施工完了し、きれいに仕上げることができました。
イワタデンキでは、
- 新築エアコン取付
- ガルバリウム外壁への施工
- 屋外化粧カバー工事
- 高所作業
- 他社で断られた難所工事
にも対応しております。
守山市をはじめ滋賀県全域で対応しておりますので、お気軽にご相談ください。
ガルバリウム鋼板の穴開け

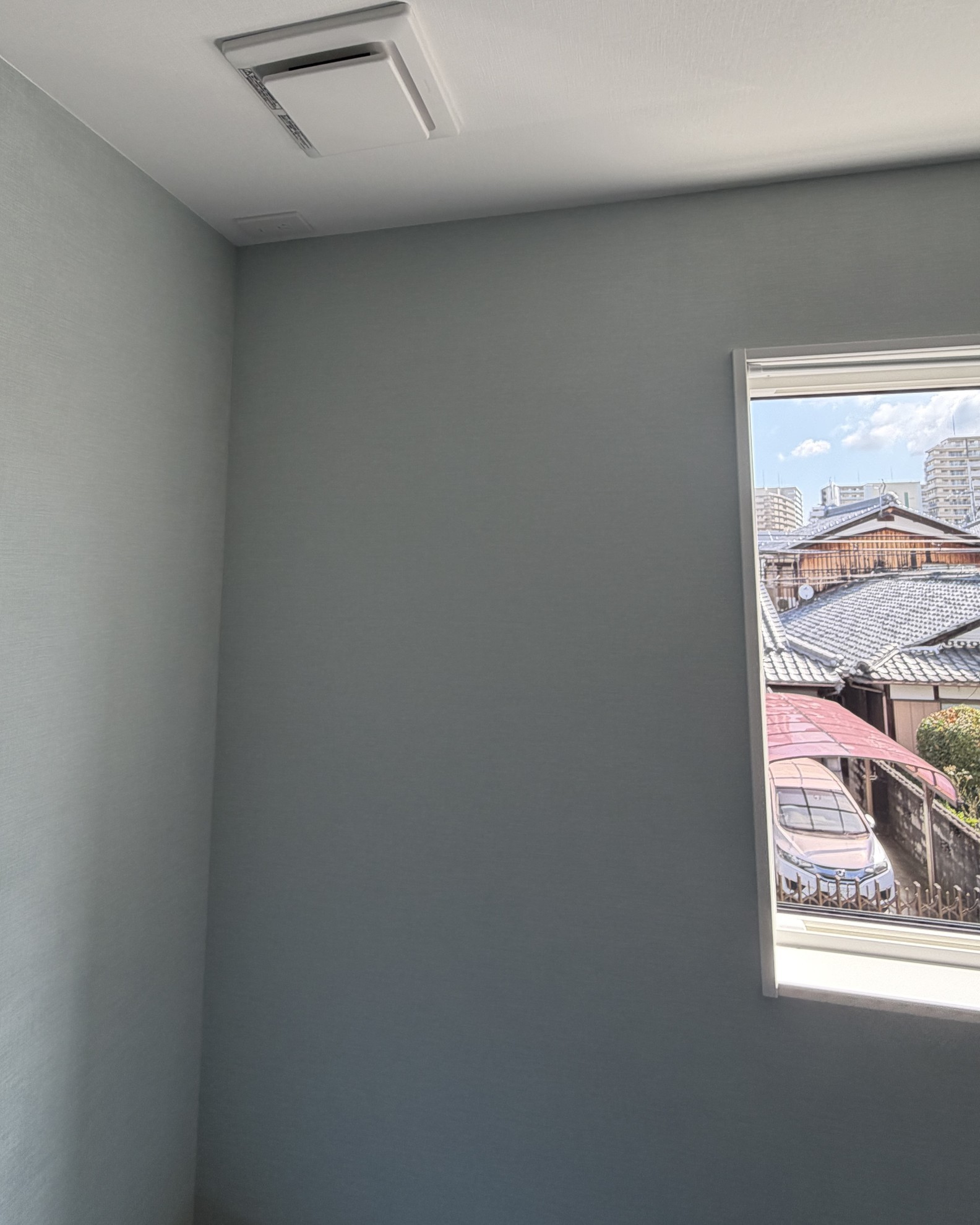

2階洋室の新規エアコン取り付け

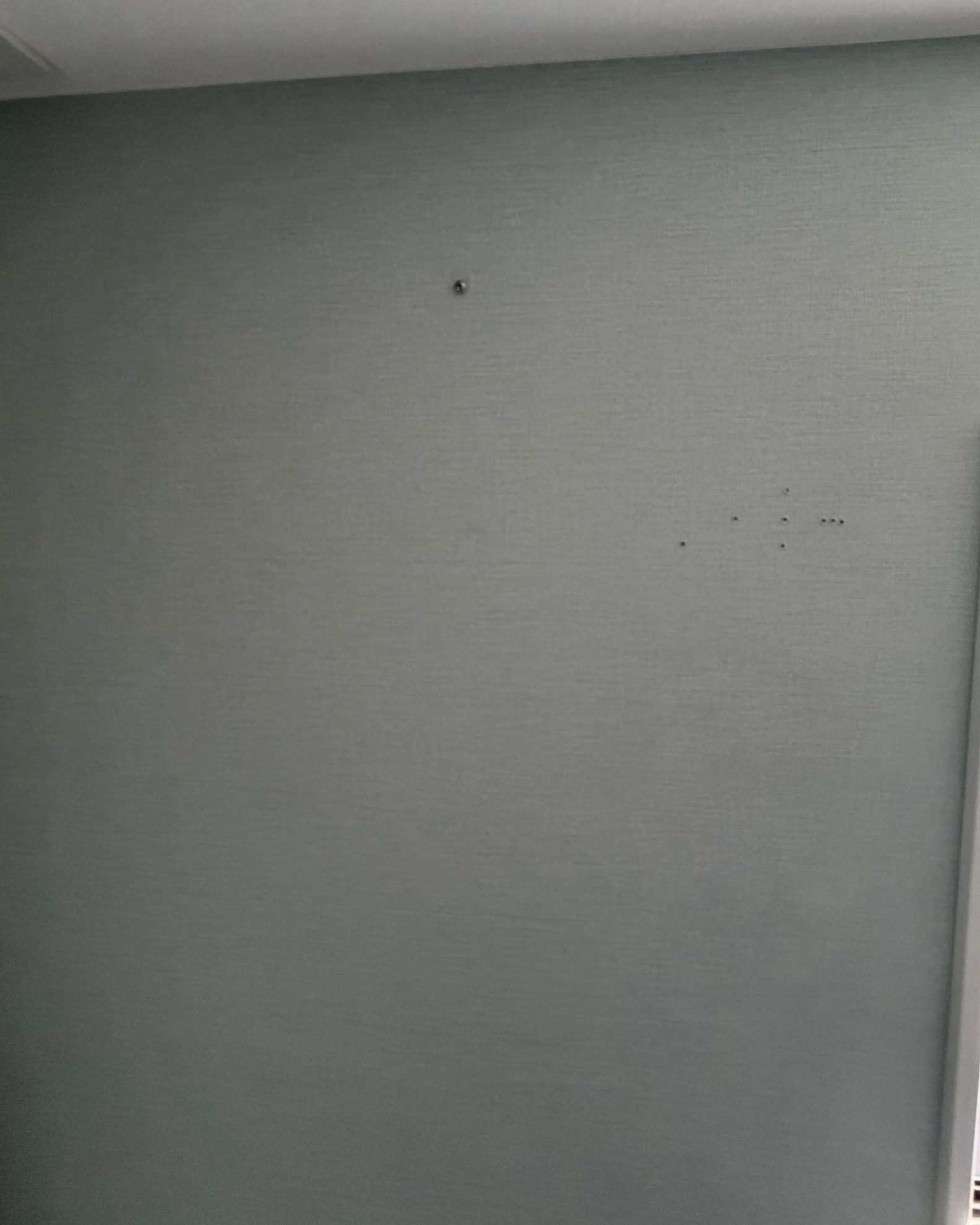

- 今回取り付ける壁はこんなかんじです。

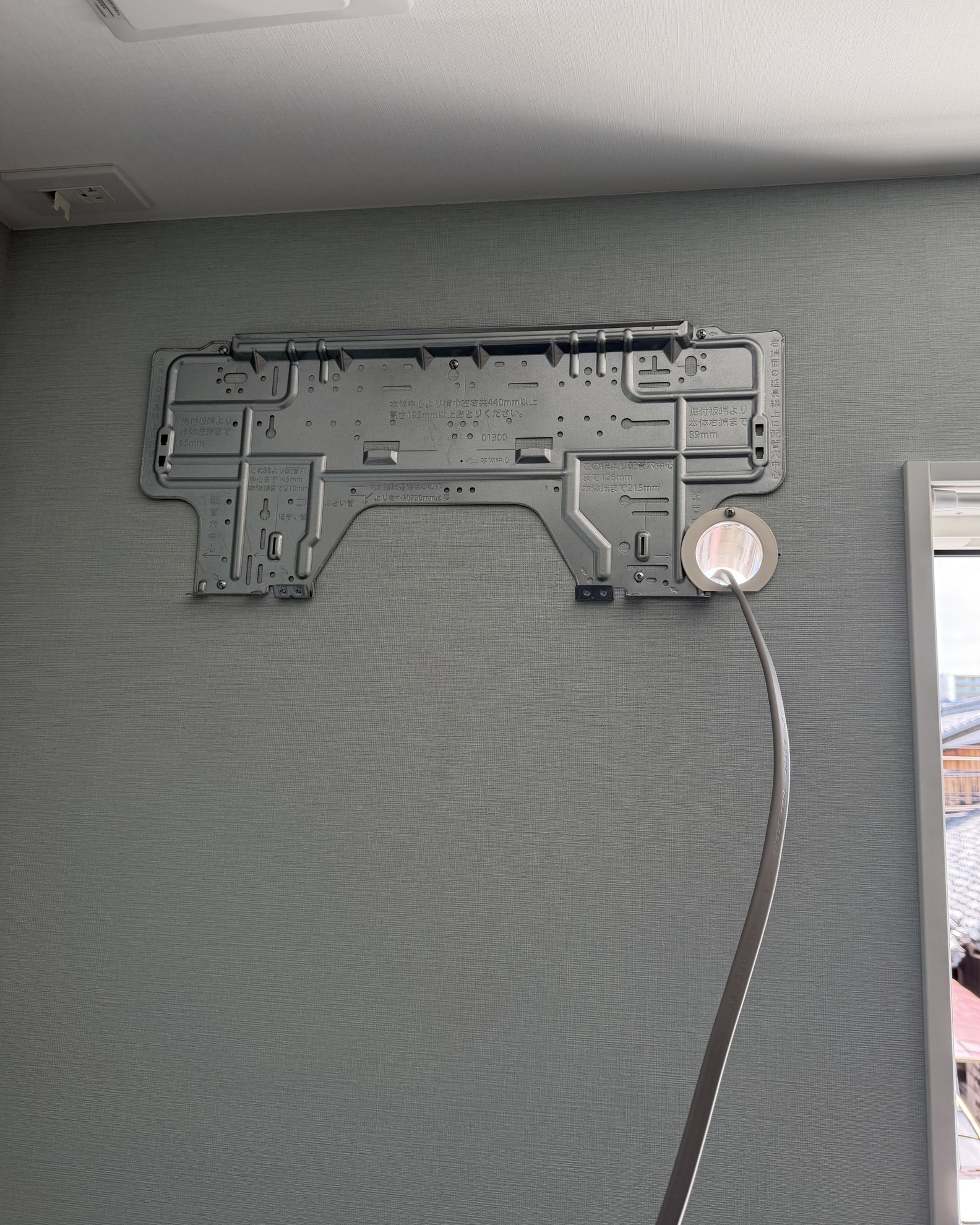

エアコンの穴開けの位置
- 一回仮で室内機の背板取り付けて、柱の位置を正確に探ります。

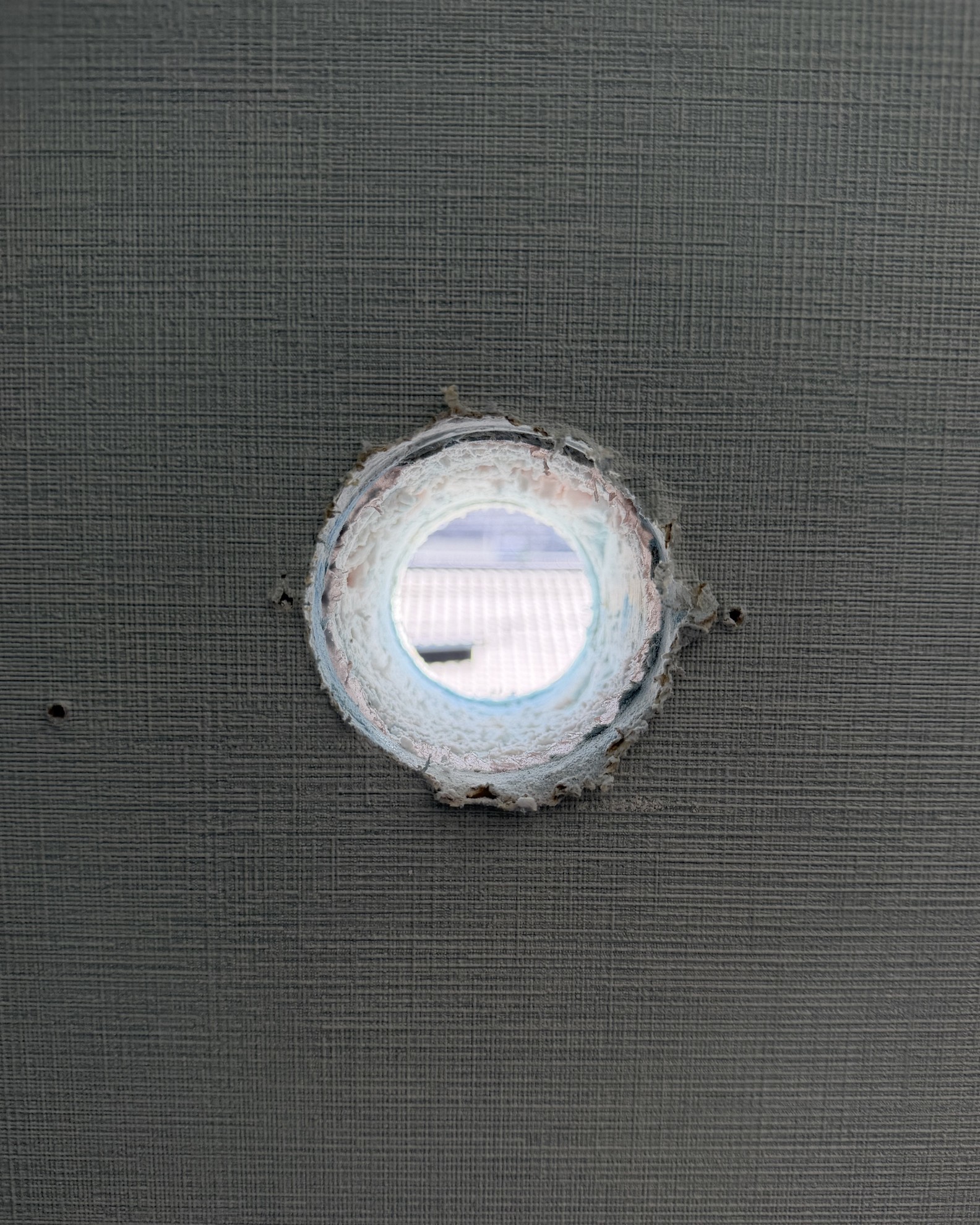

エアコンの穴開け作業
- 柱ぎりぎりエアコンの穴開け後の写真。

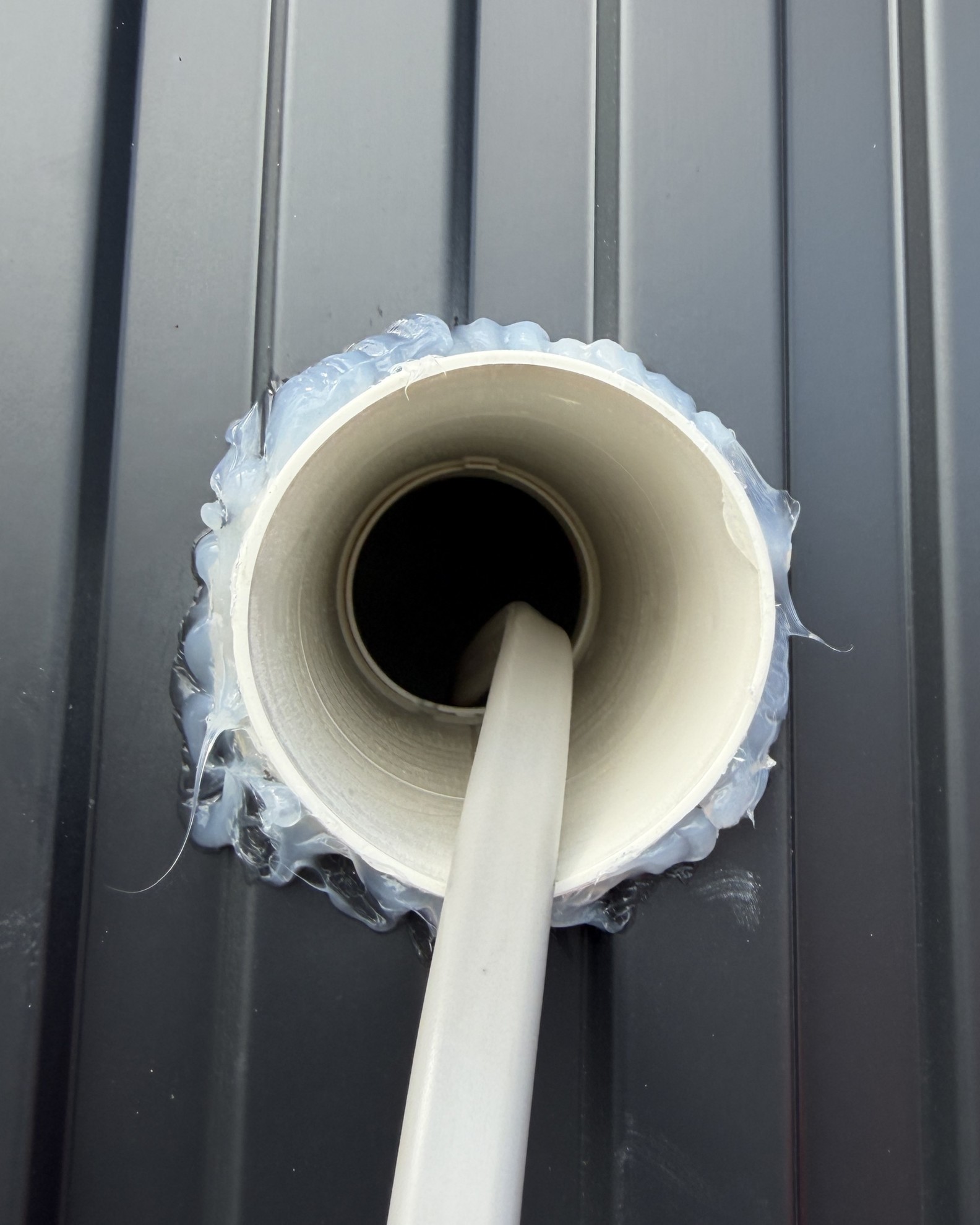

ガルバリウム鋼板の穴の処理
- ガルバリウム鋼板の穴開け後は貫通スリーブ投入して、
- スリーブの周りをコーキングで処理しました、雨水と錆びを防ぐ対策。

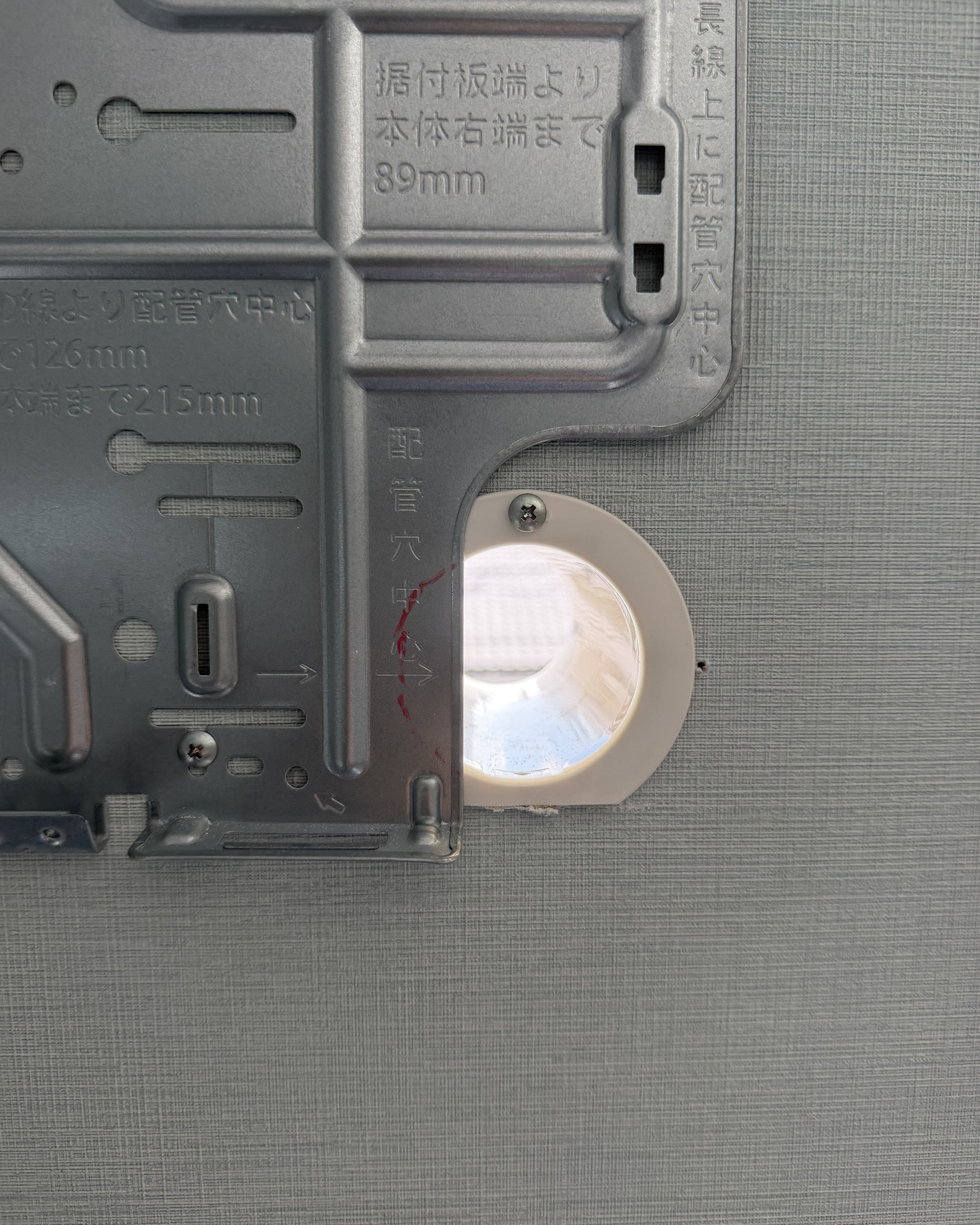

室内機の背板の加工
室内機の背板の加工
- 写真で分かる通り、貫通スリーブ投入後エアコンの穴と背板干渉しますから背板の一部カット。
背板加工後
- 背板加工後本固定してから、貫通スリーブ際投入。
室内機の取り付け作業

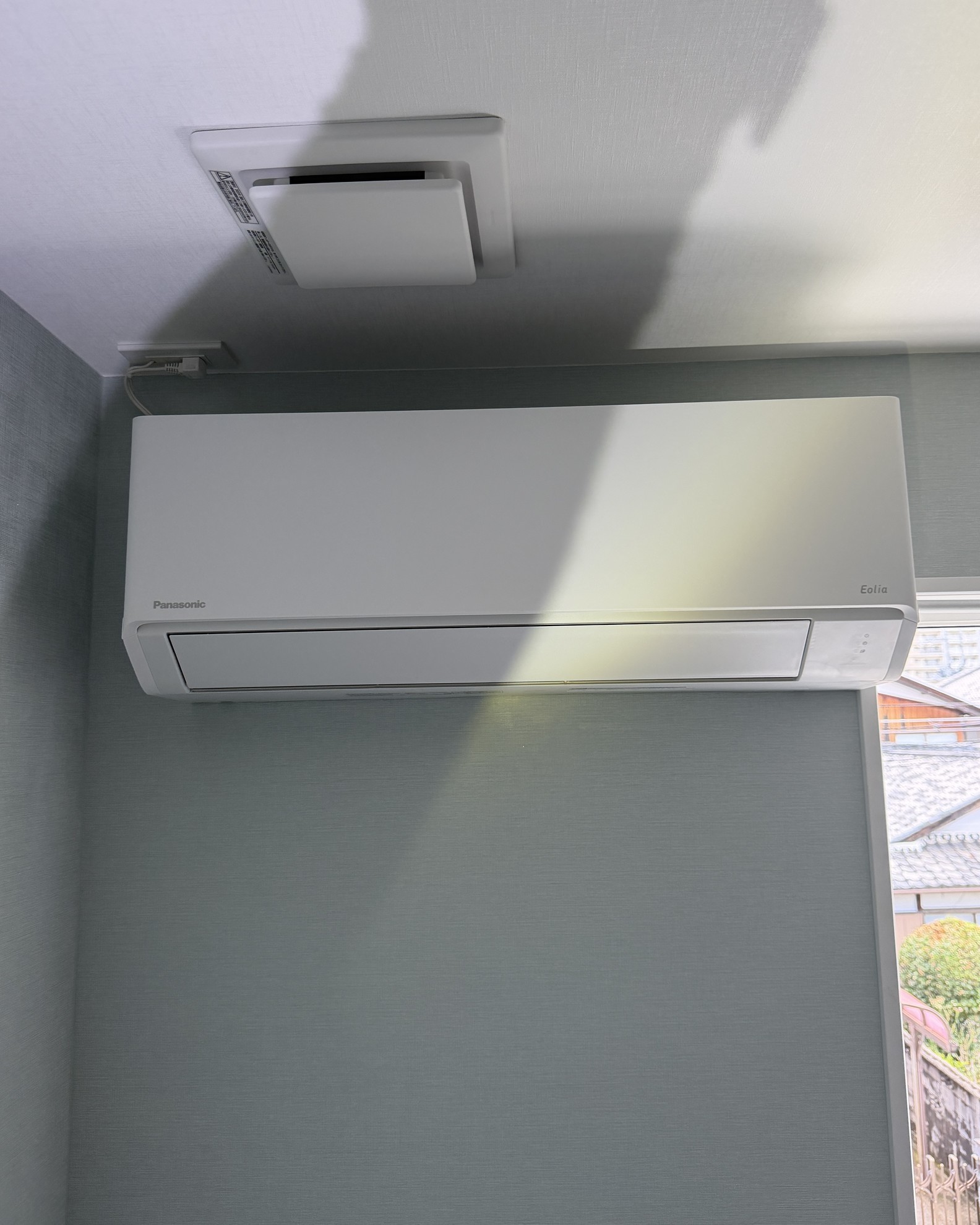

完成した室内機の取り付け
- メンテナンス重視の取り付け、
- 左の隙間優先しての取り付け

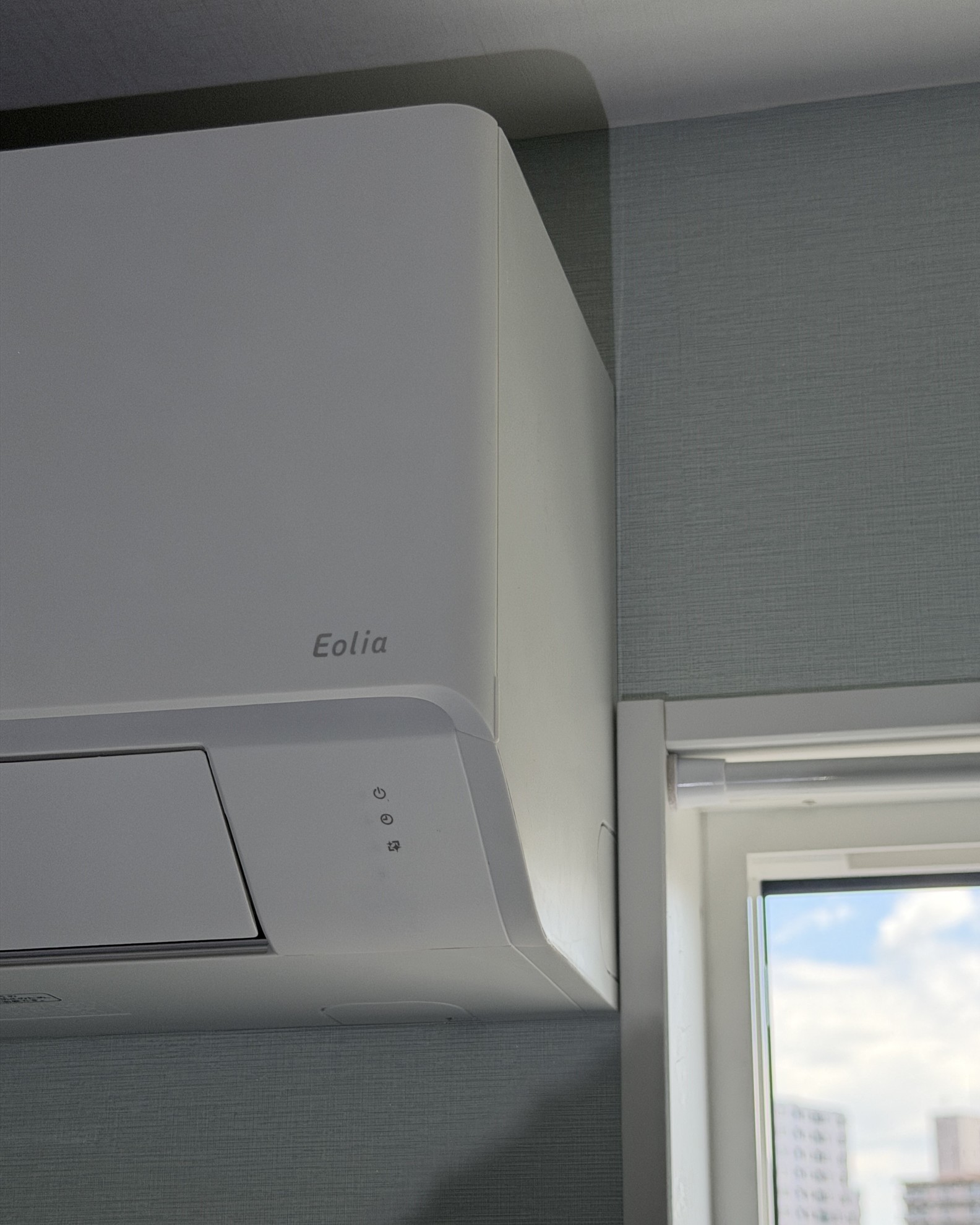

室内機の右側
- 室内機の右側が窓ぎりぎりの取り付け。

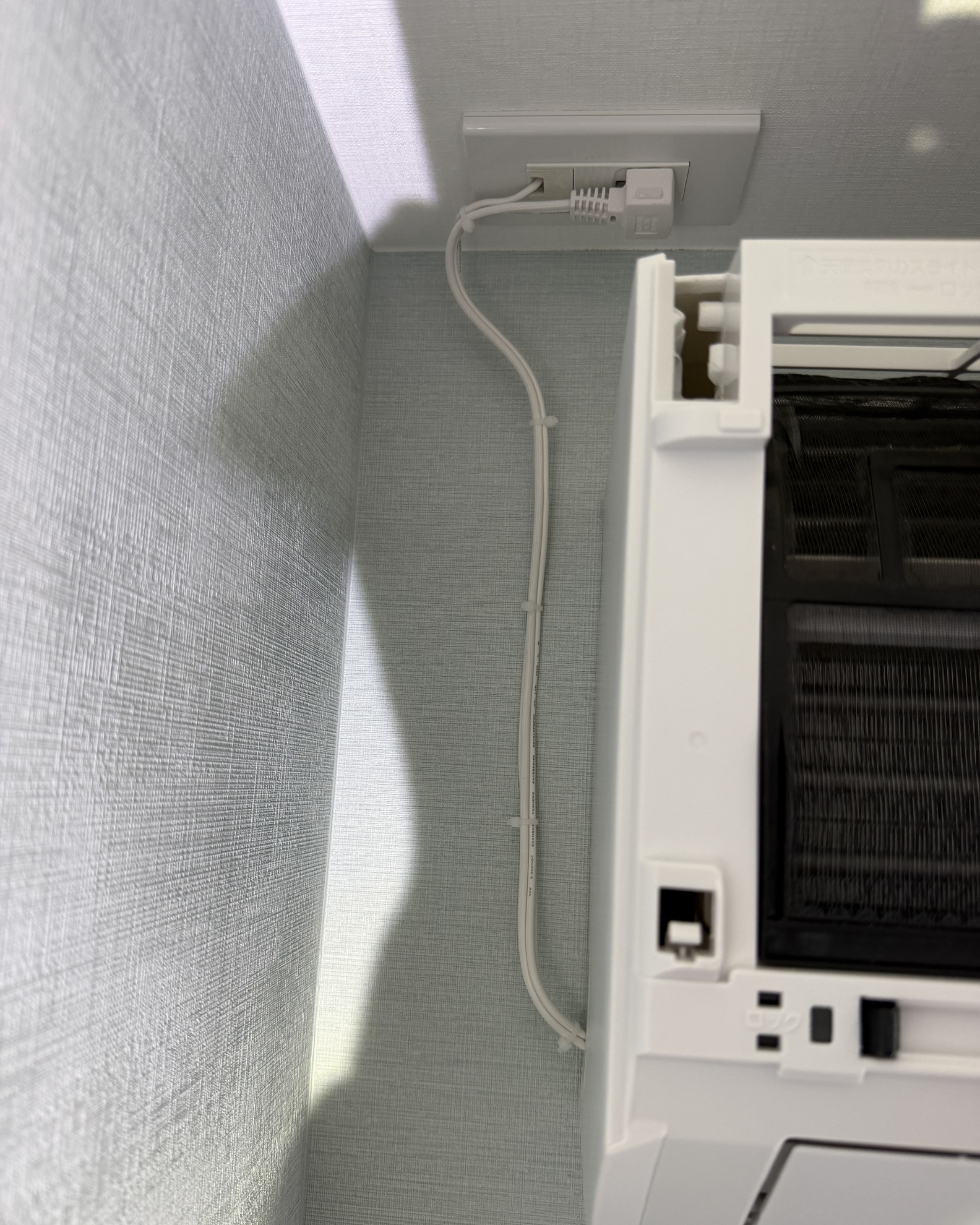

天井上のアースコンセント
- 勿論仕上げにはちゃんとアース工事してます。
- アースは結束バンドで固定。
ガルバリウム鋼板の段差の屋外化粧カバー取り付け

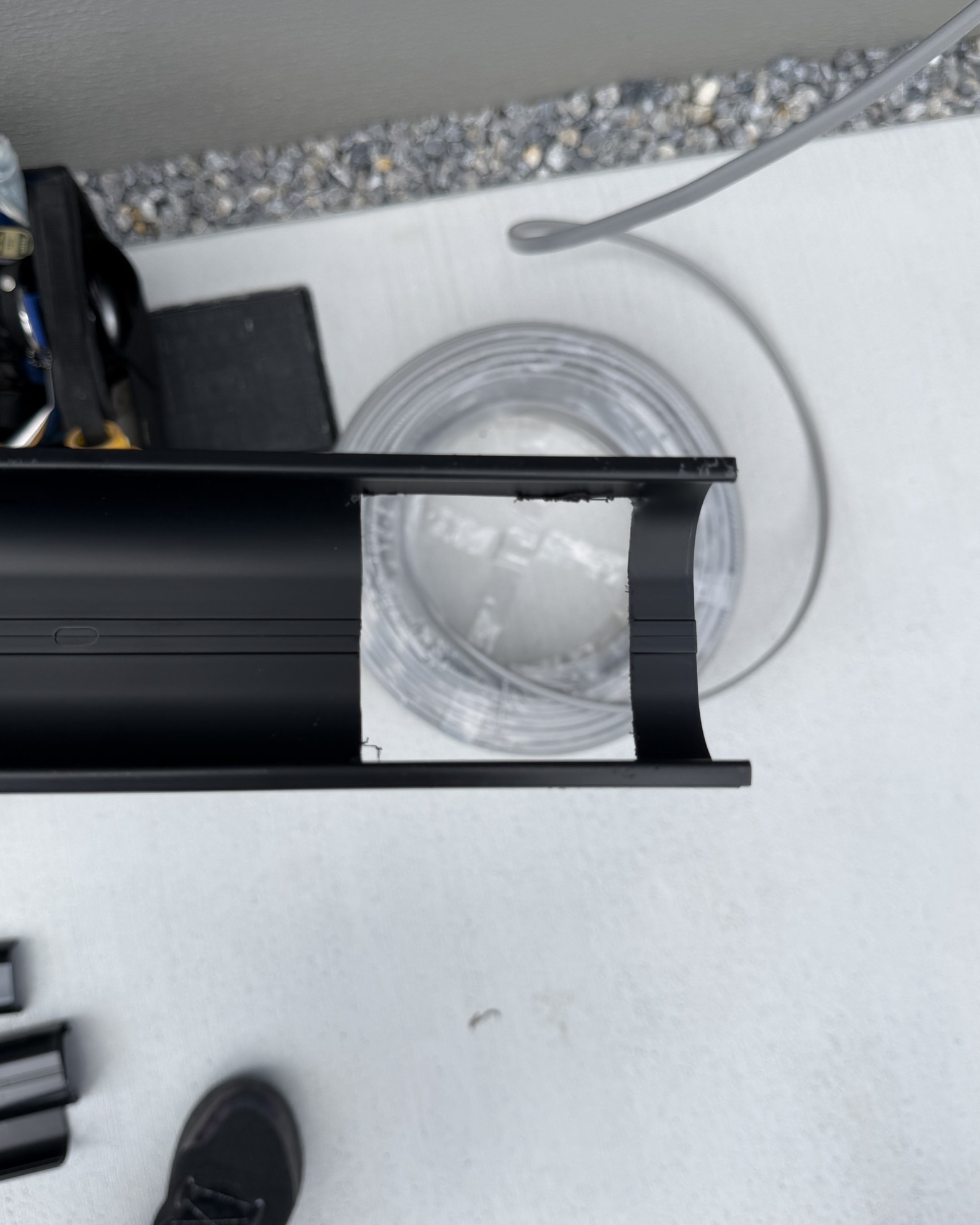

屋外化粧カバーの加工
- 1階と2階部分のガルバリウム鋼板壁の段差は屋外化粧カバーの見栄え良くする為、
- 干渉部分をカット。

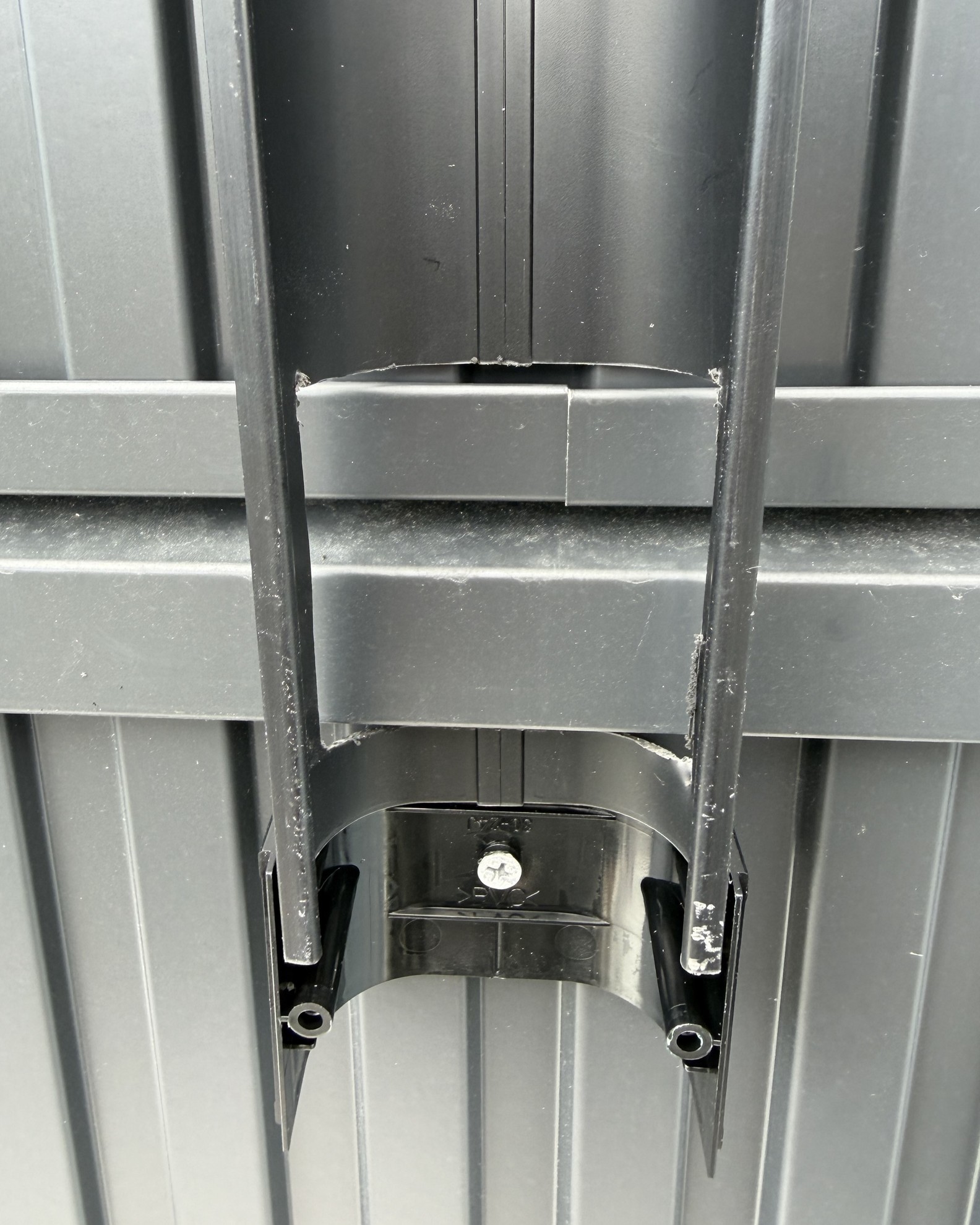

加工後の屋外化粧カバーの取り付け
- 屋外化粧カバーの取り付けの写真。

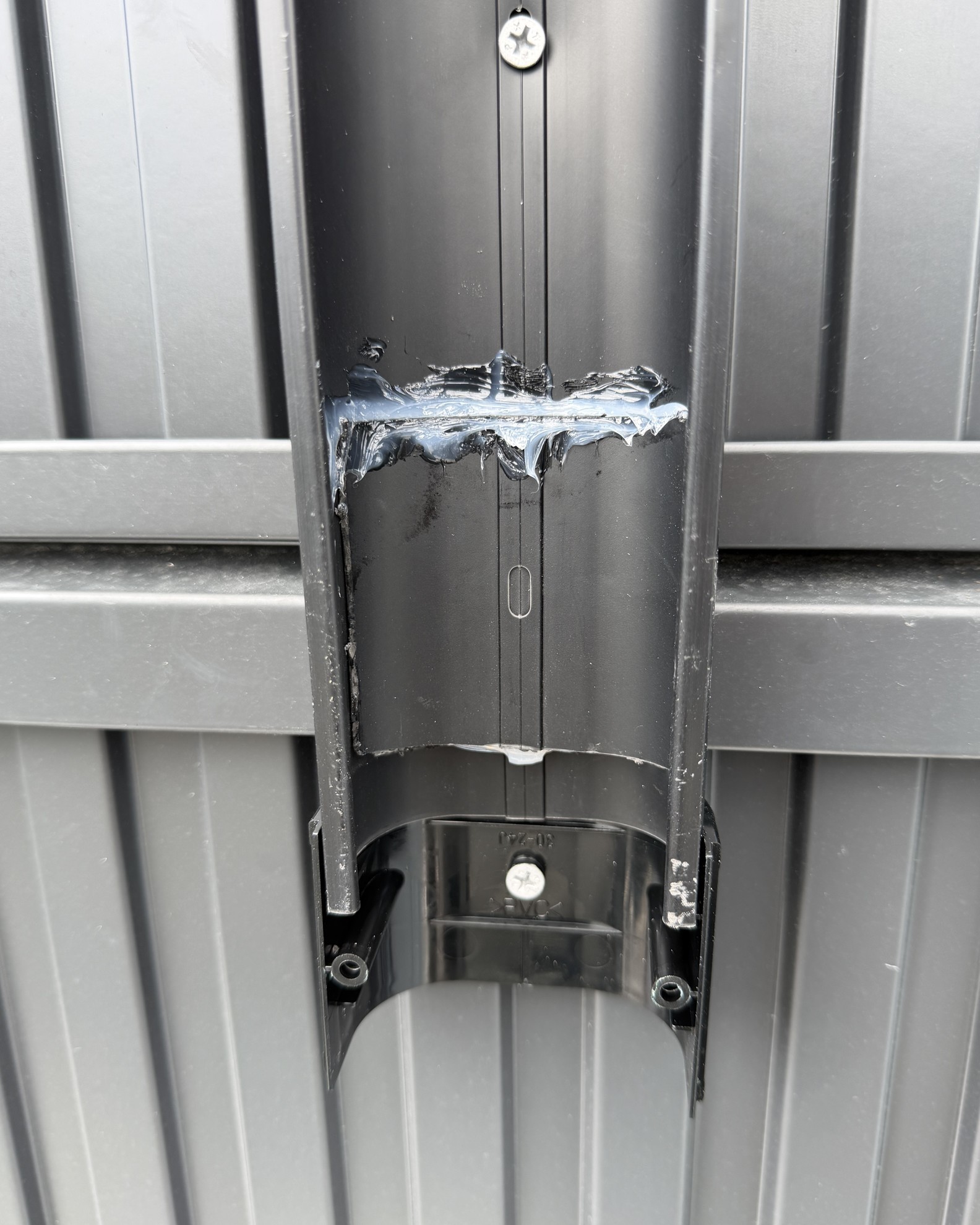

加工後の屋外化粧カバーの処理
- 隙間を埋める為には切り取ったパーツをコーキングで接着。
ガルバリウム鋼板の段差の屋外化粧カバーの完成

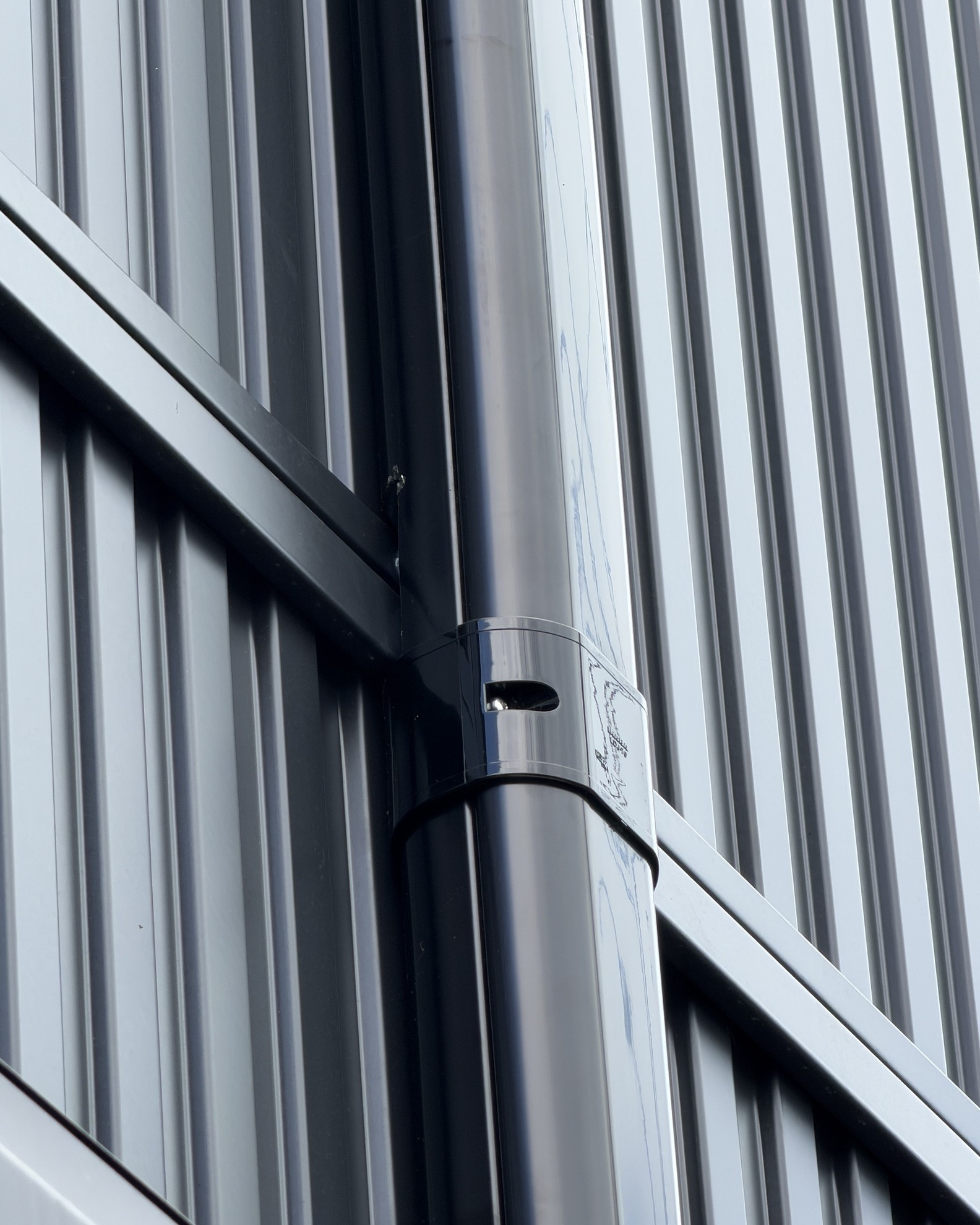

横から見た加工後屋外化粧カバー
- 横から見ても隙間無く美しくの仕上げです。
- お客様は感動しました。
- ありがとうございました。

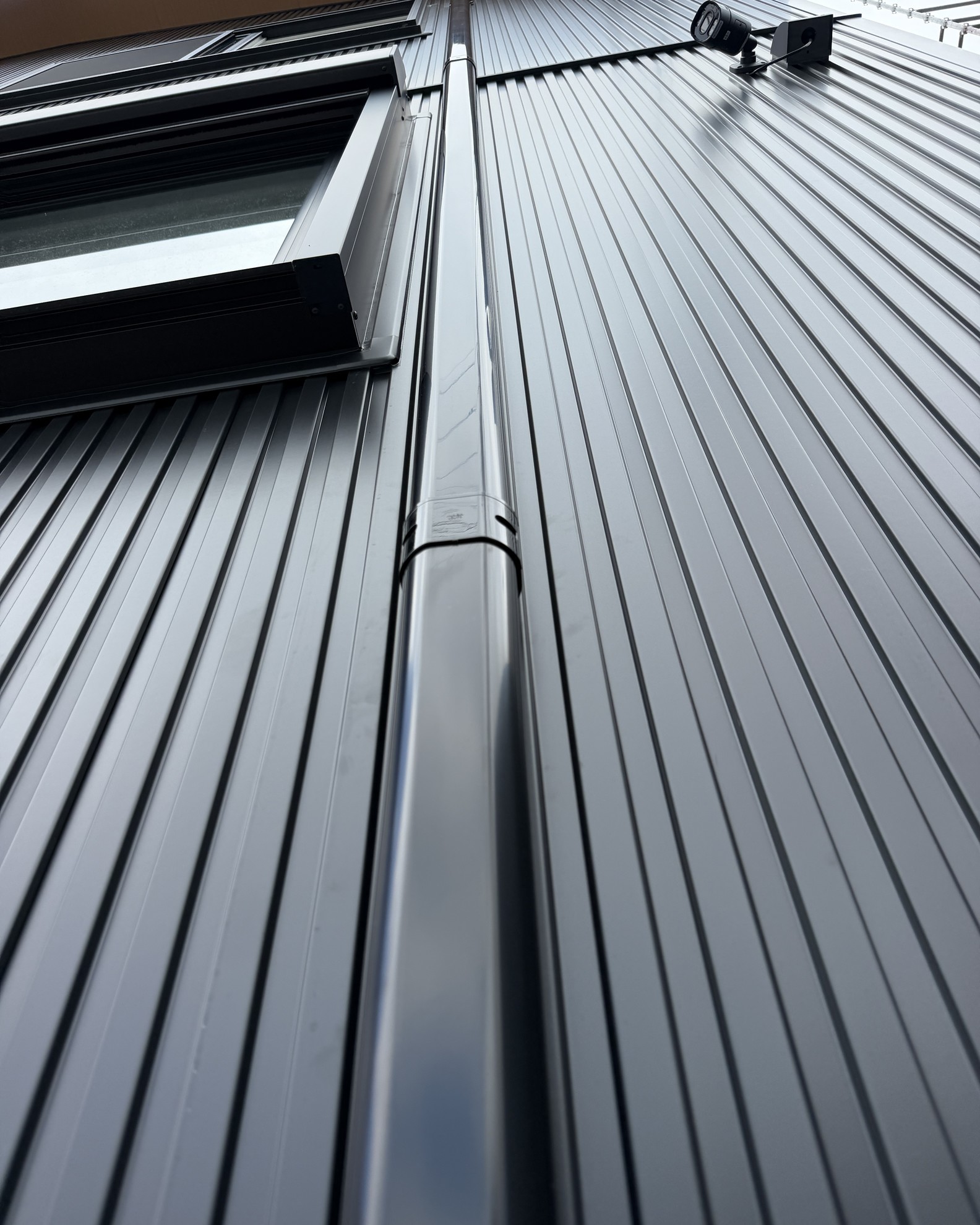

下から見た屋外化粧カバー
- 下から見ても、屋外化粧カバーは真っ直ぐ。

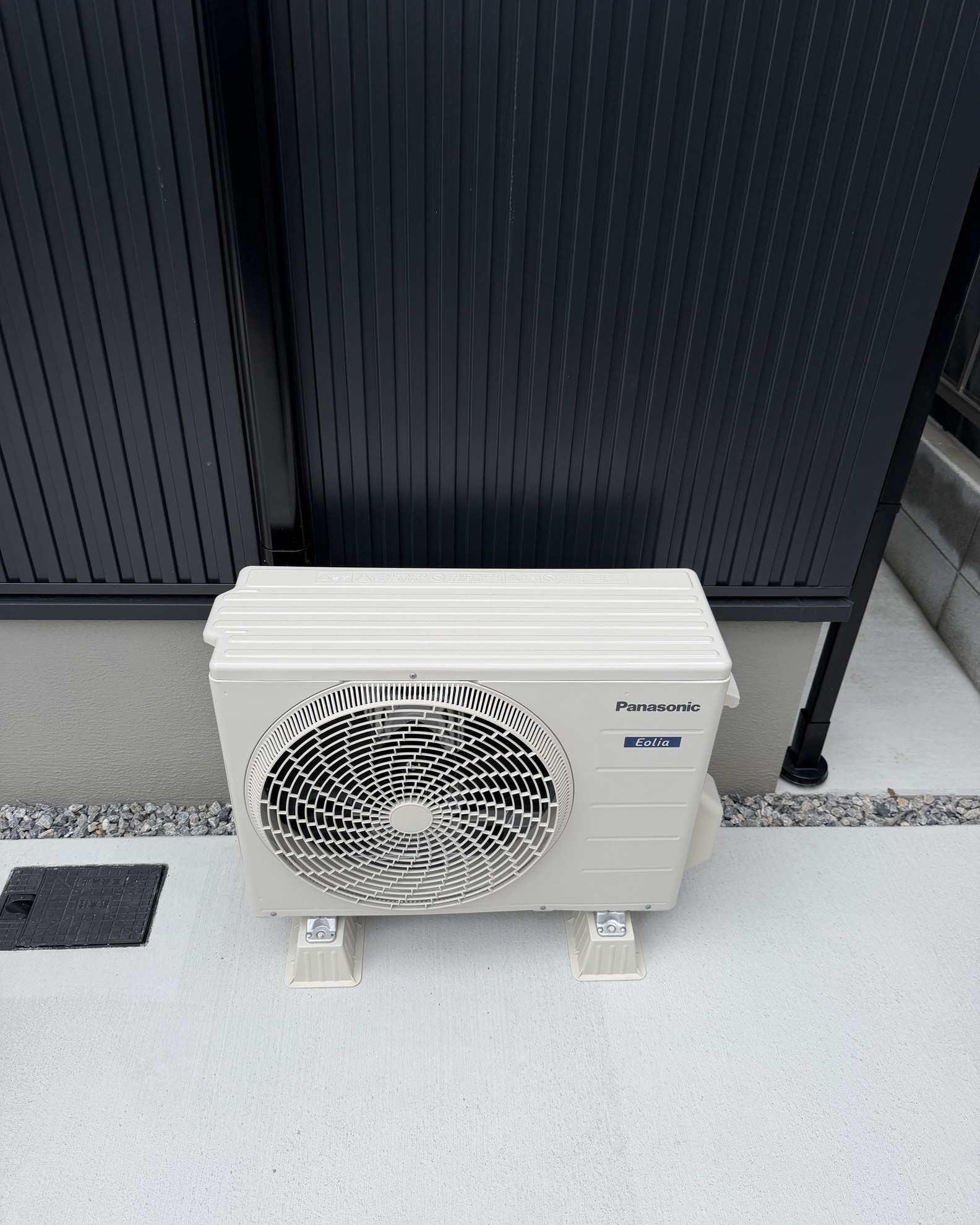

室外機の取り付けの完成
- 最後は完成したガルバリウム鋼板のエアコンの取り付けの完成。
