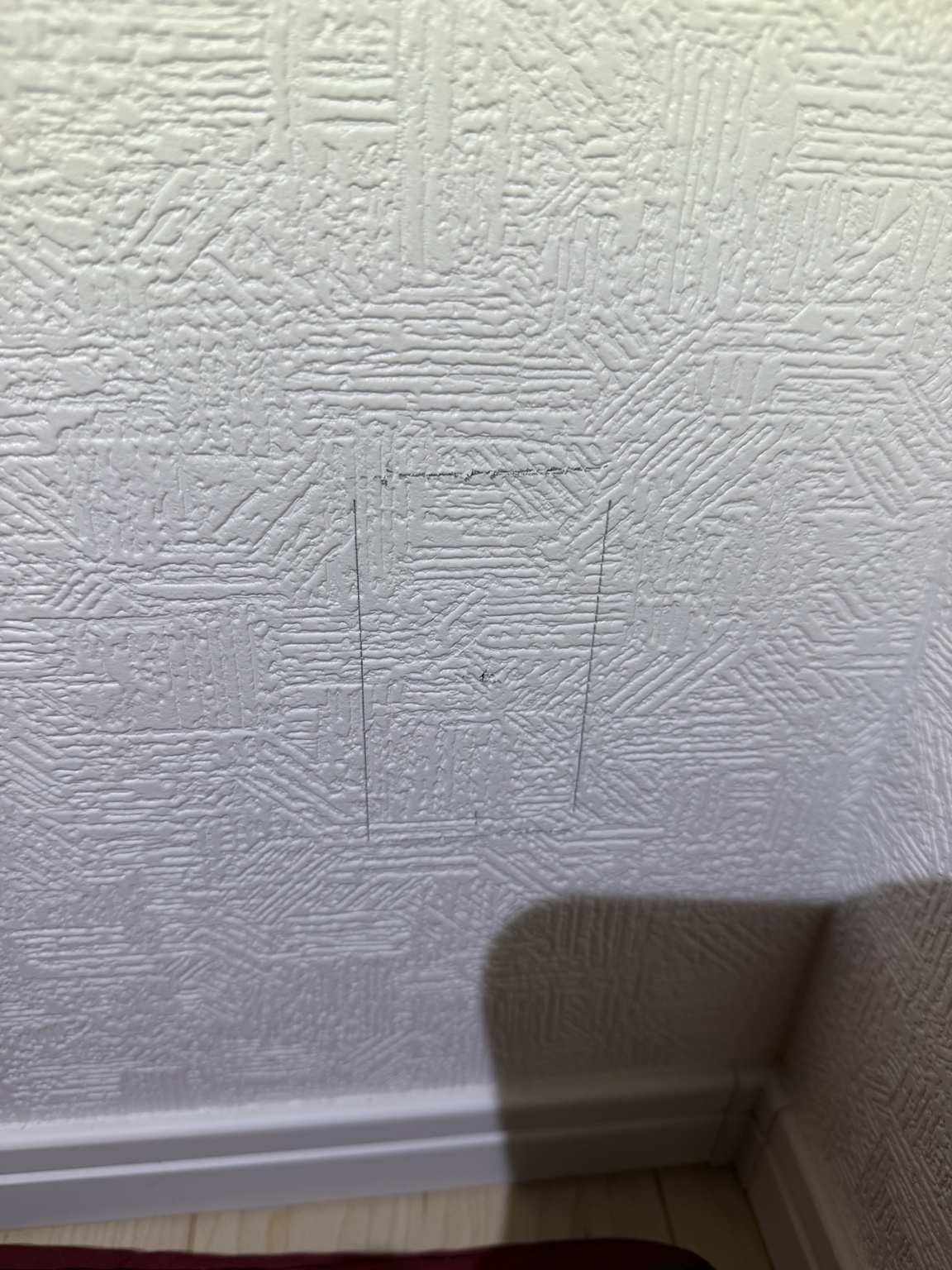

2階の窓横に室内機を取り付けます。専用コンセントと工務店が用意した配管穴の位置を確認し、本体が納まる高さと左右の寸法を測りました。

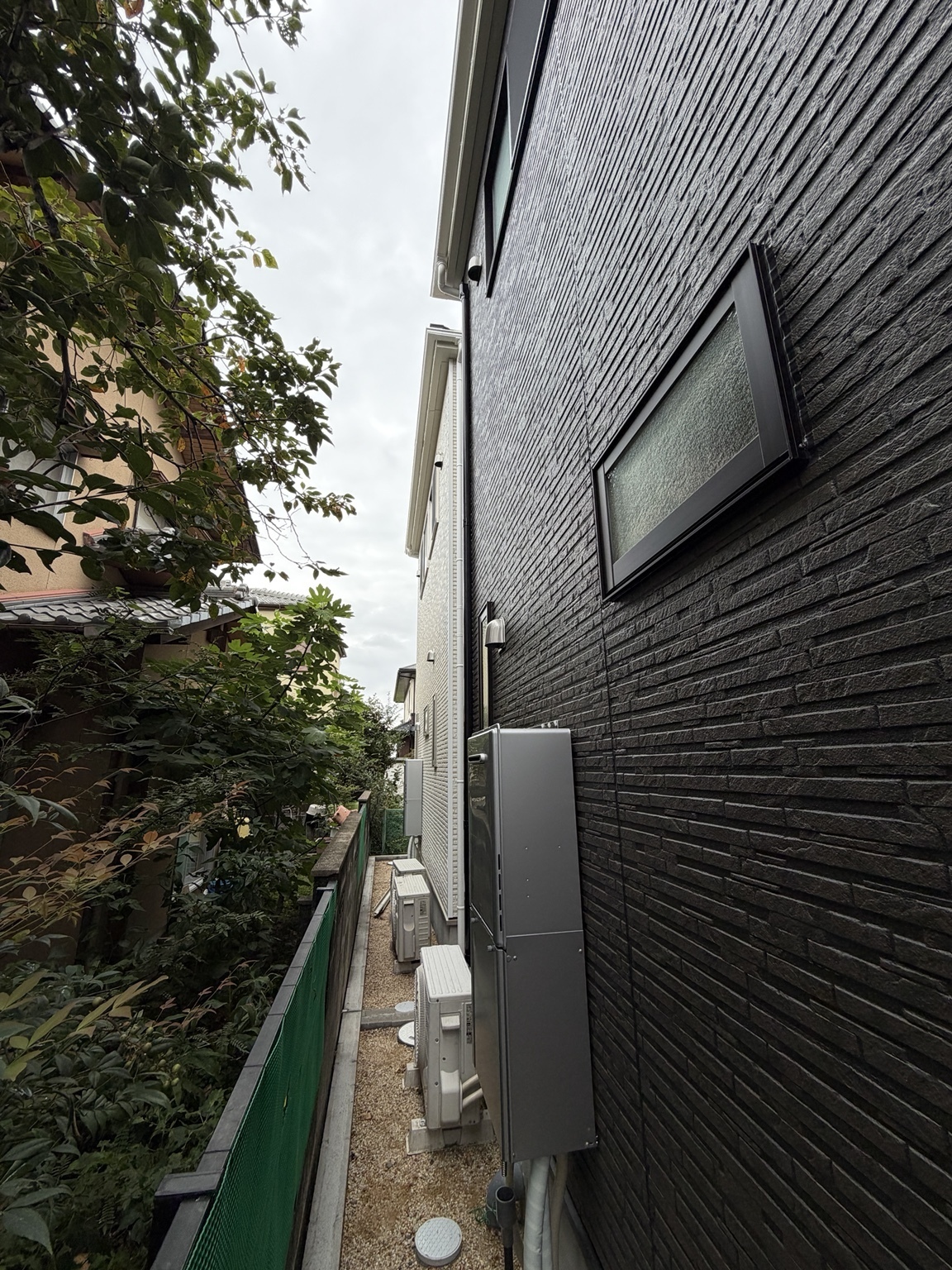

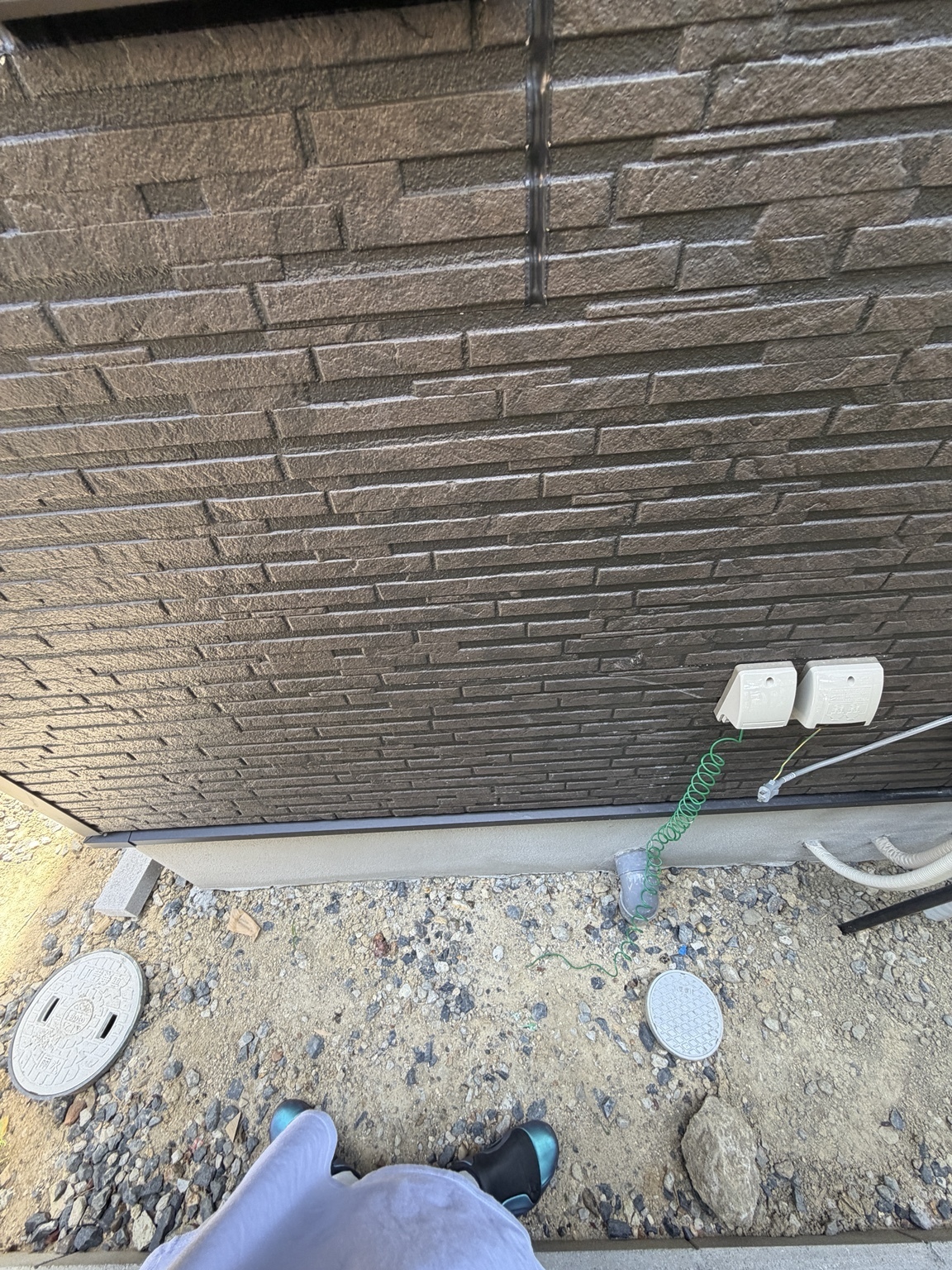

室外機は1階の狭い通路側へ設置します。既存設備や排水経路との間隔を確認し、通行や点検の妨げにならない位置を決めました。

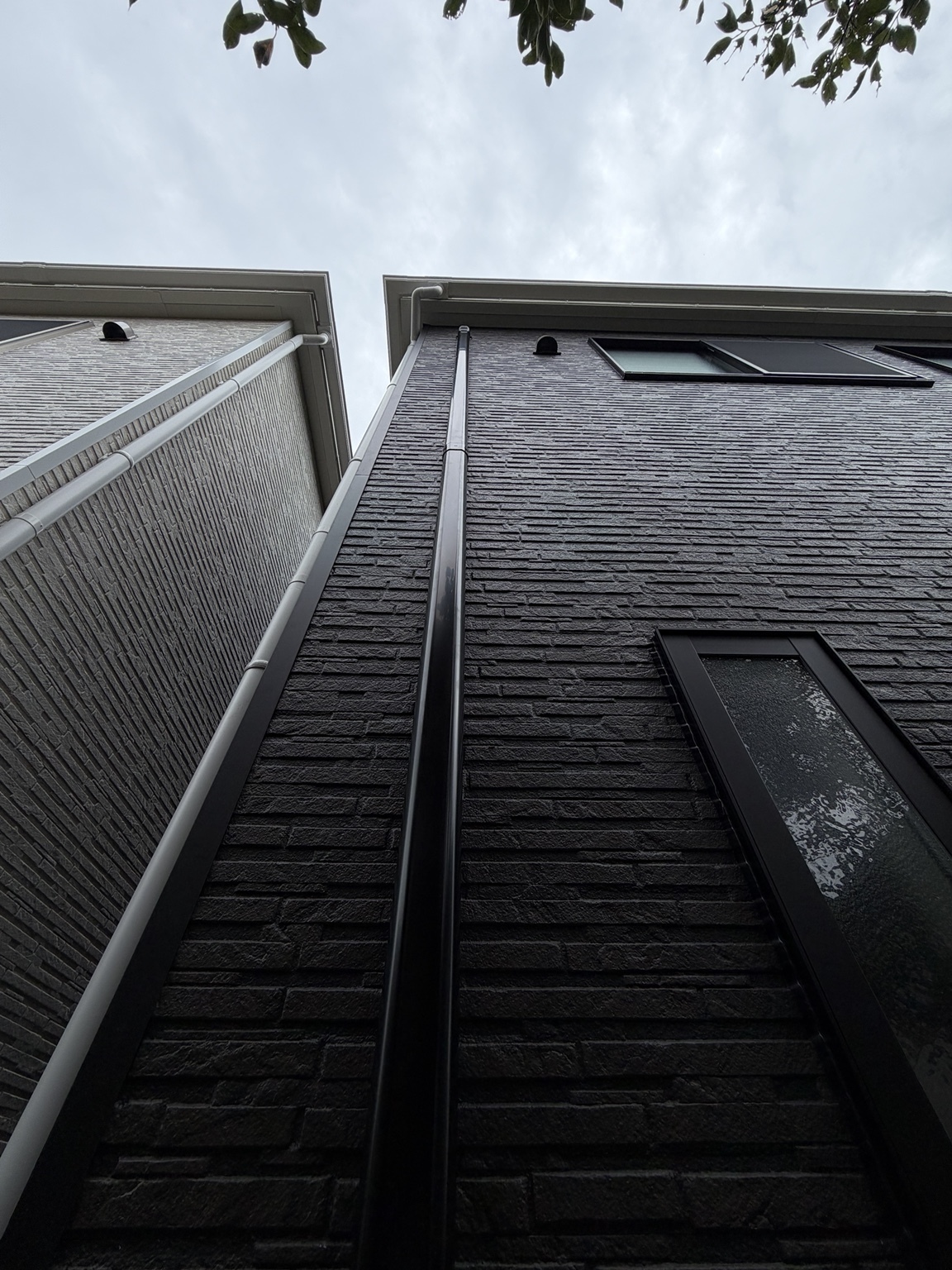

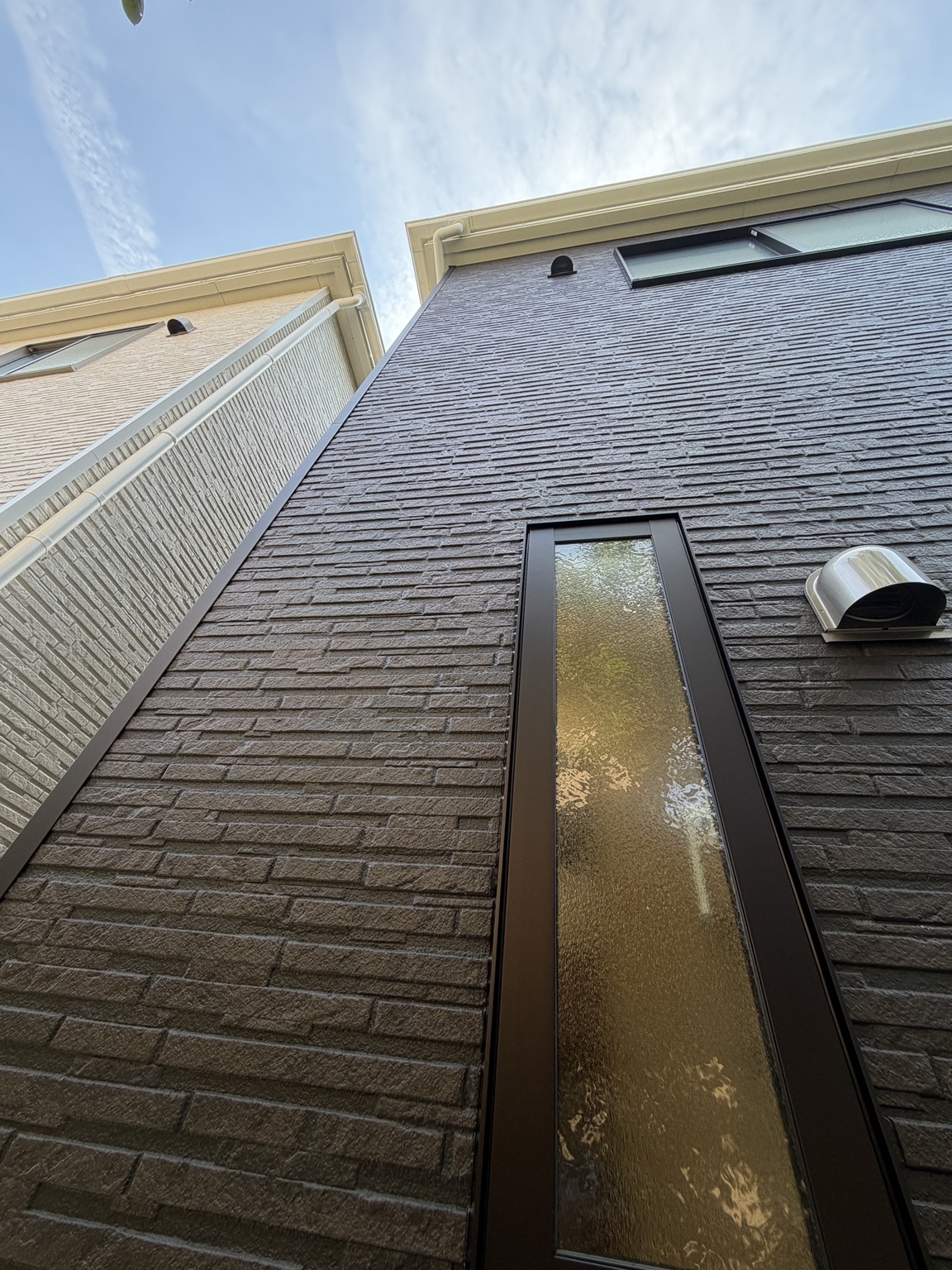

2階の室内機から1階の室外機まで、外壁に沿って配管を下ろします。通路幅と窓・既存設備の位置を確認して、屋外化粧カバーの通りを決めました。

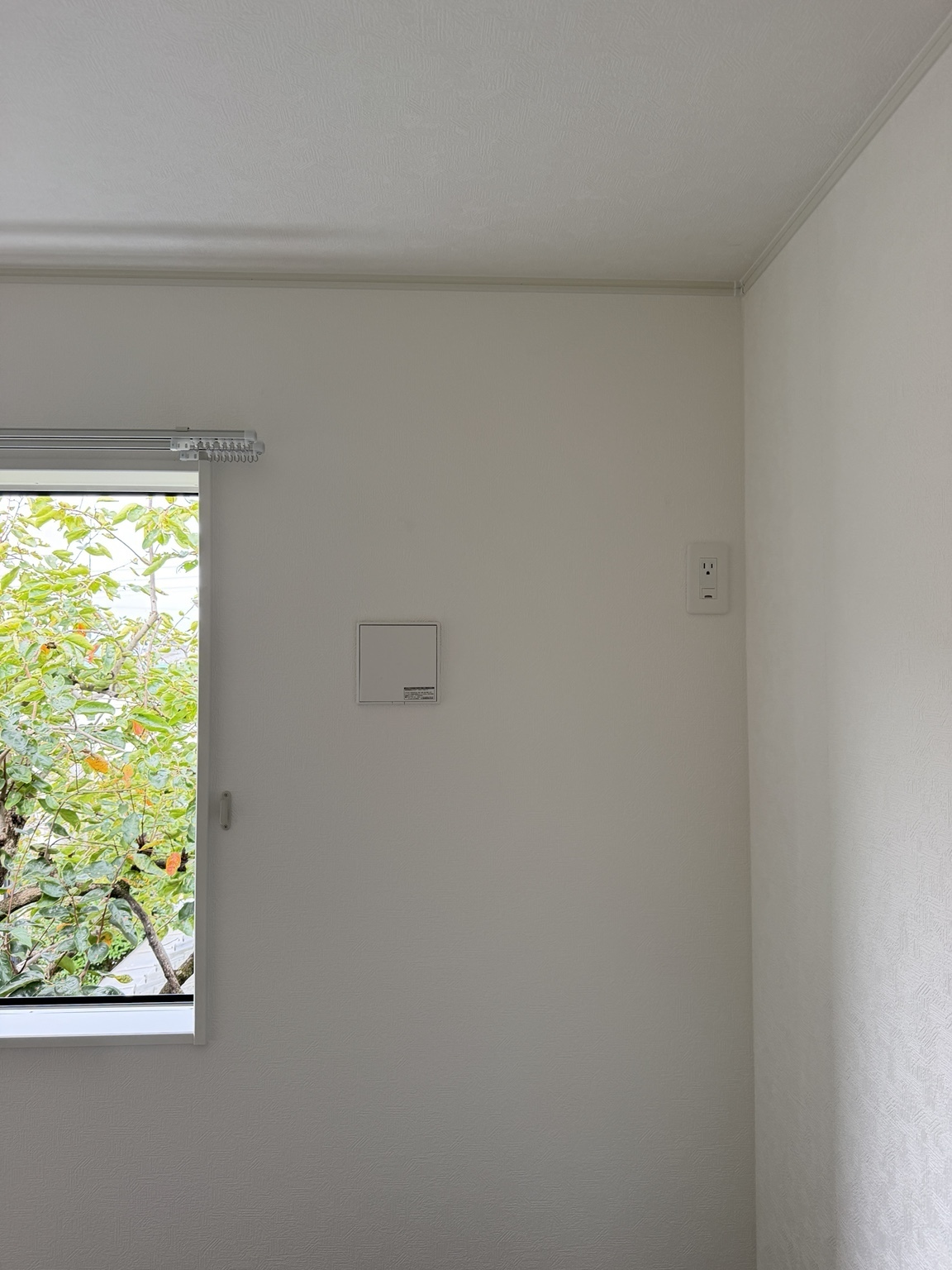

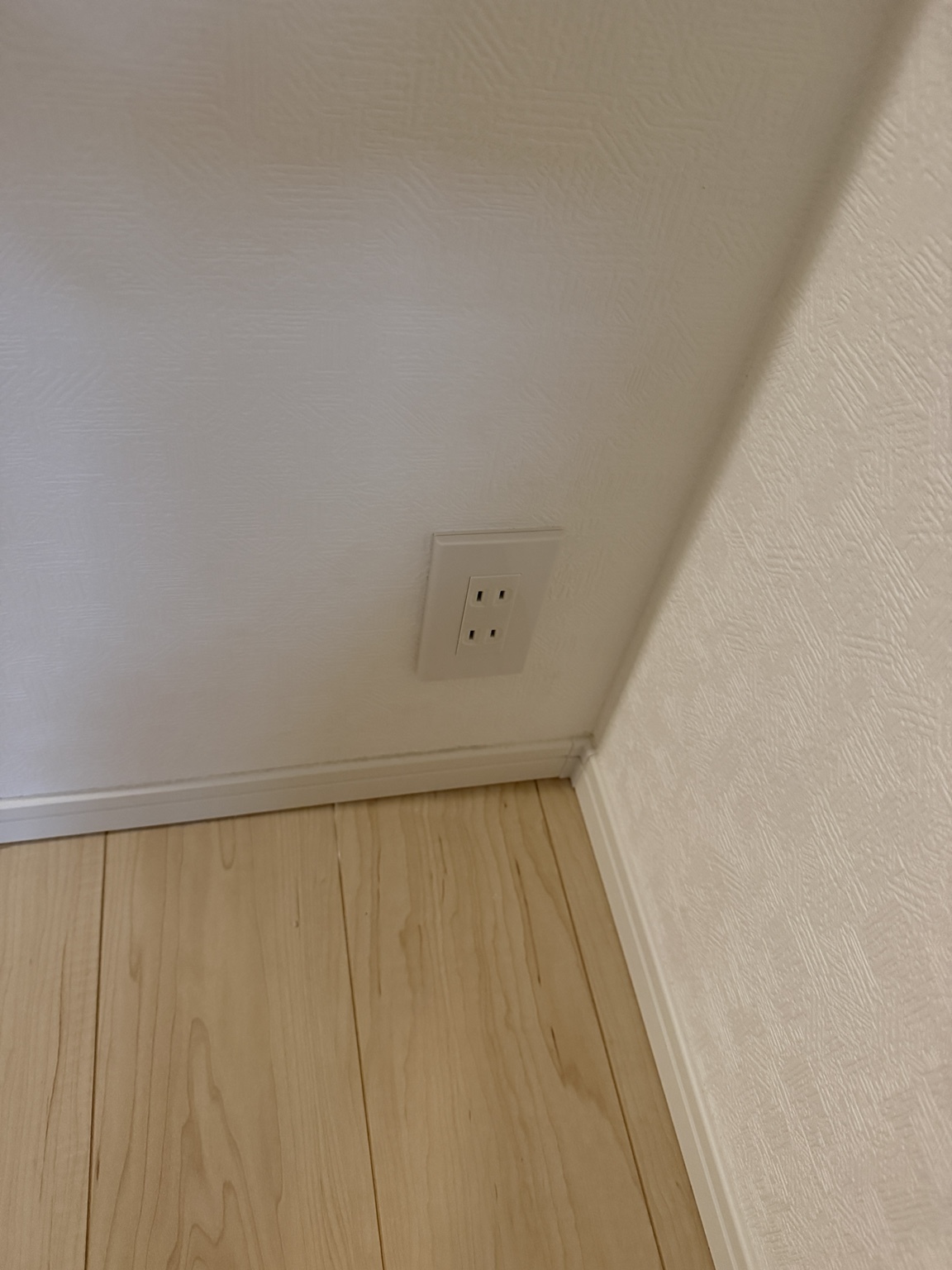

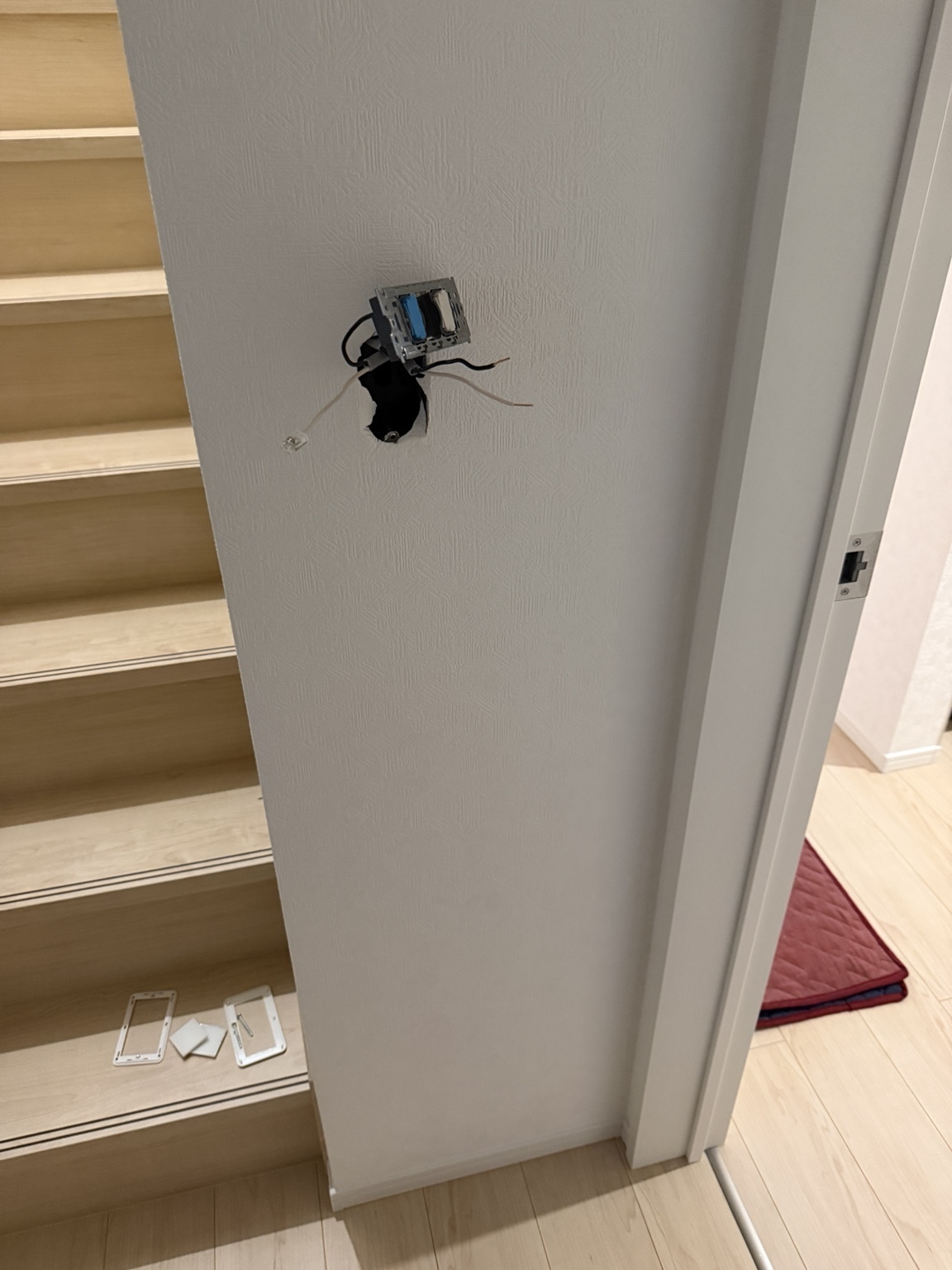

室内機を設置する2階の壁面です。専用コンセントとエアコン穴の位置を確認し、室内機が水平に納まる位置を決めました。

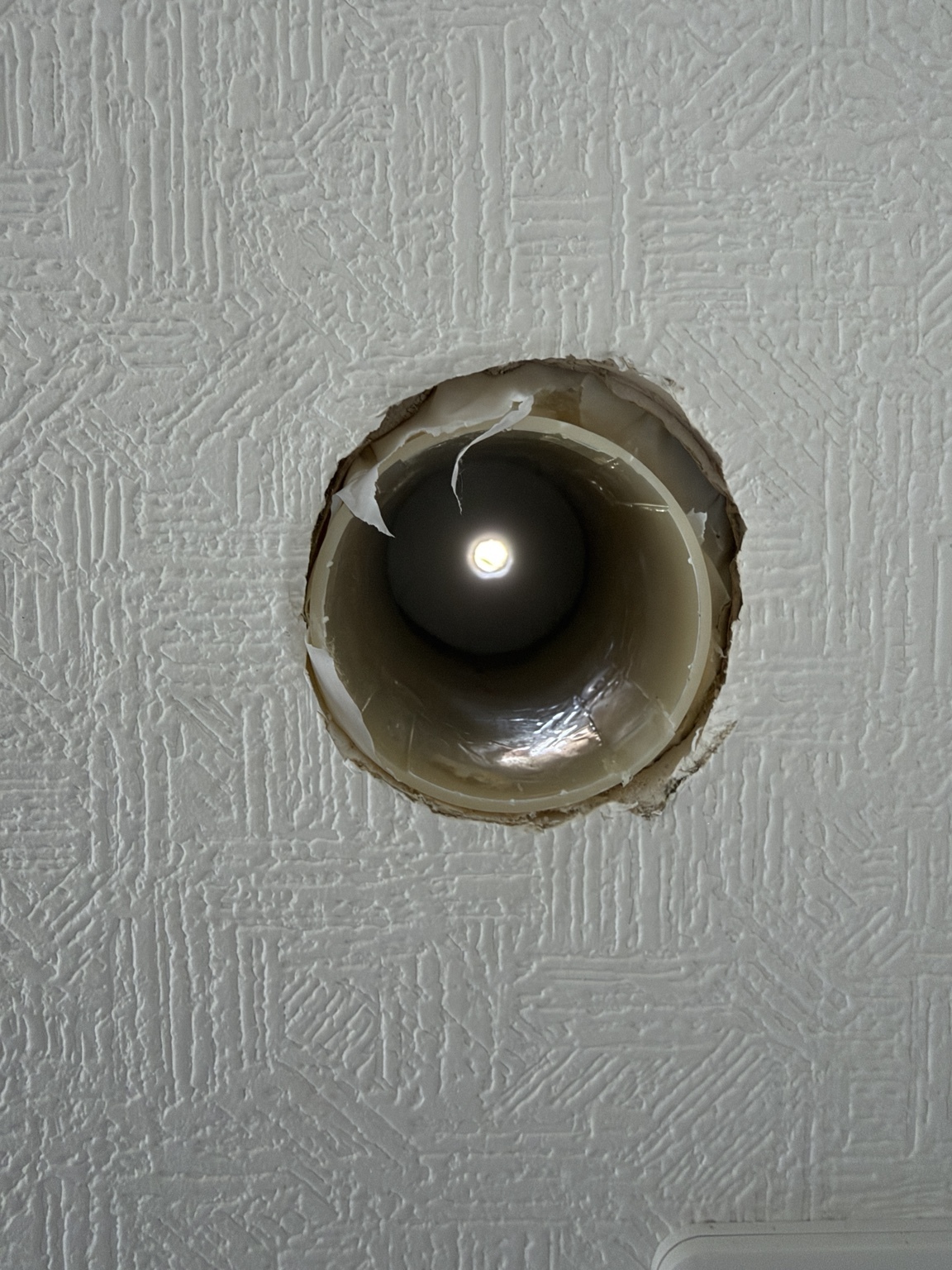

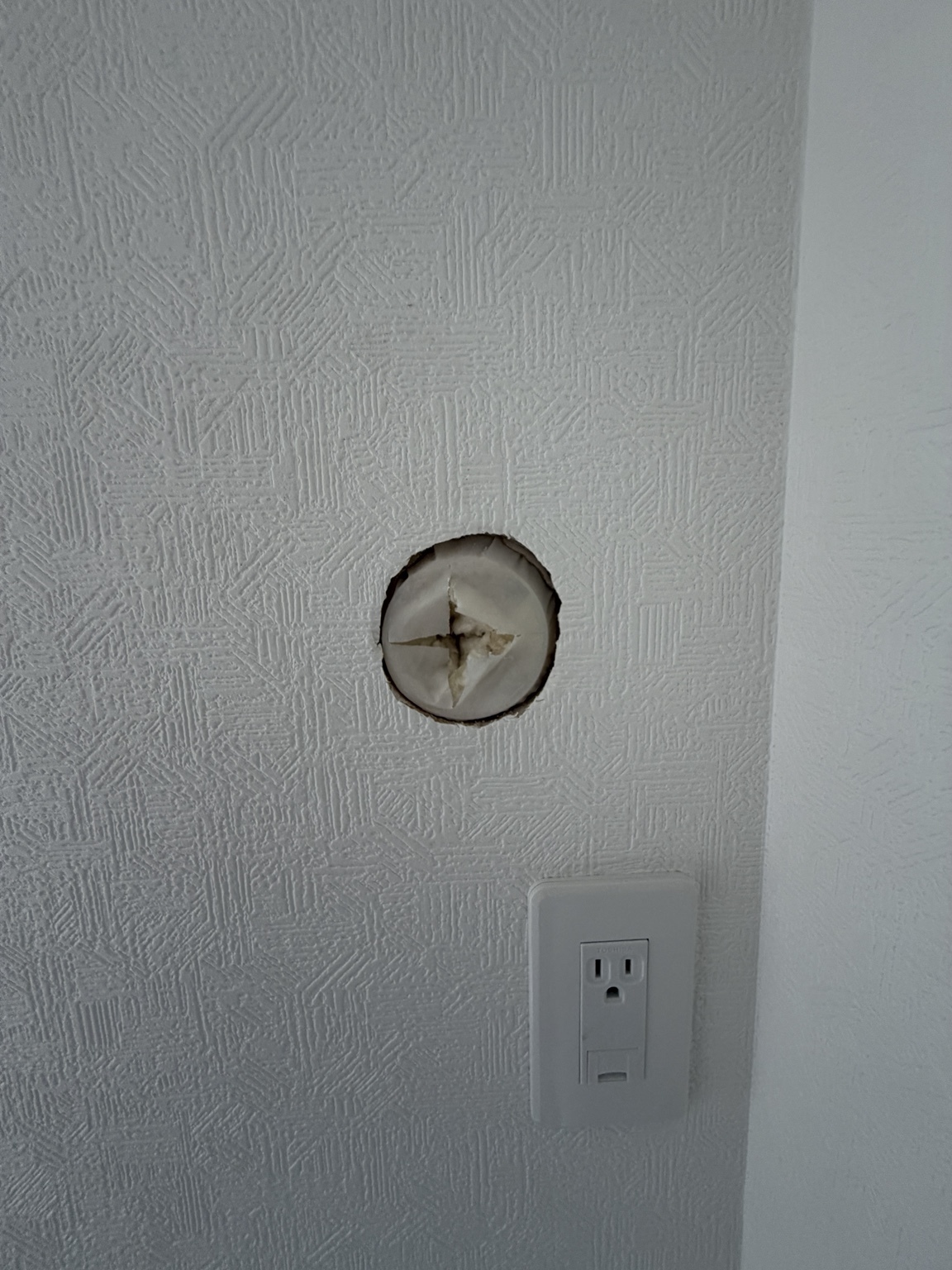

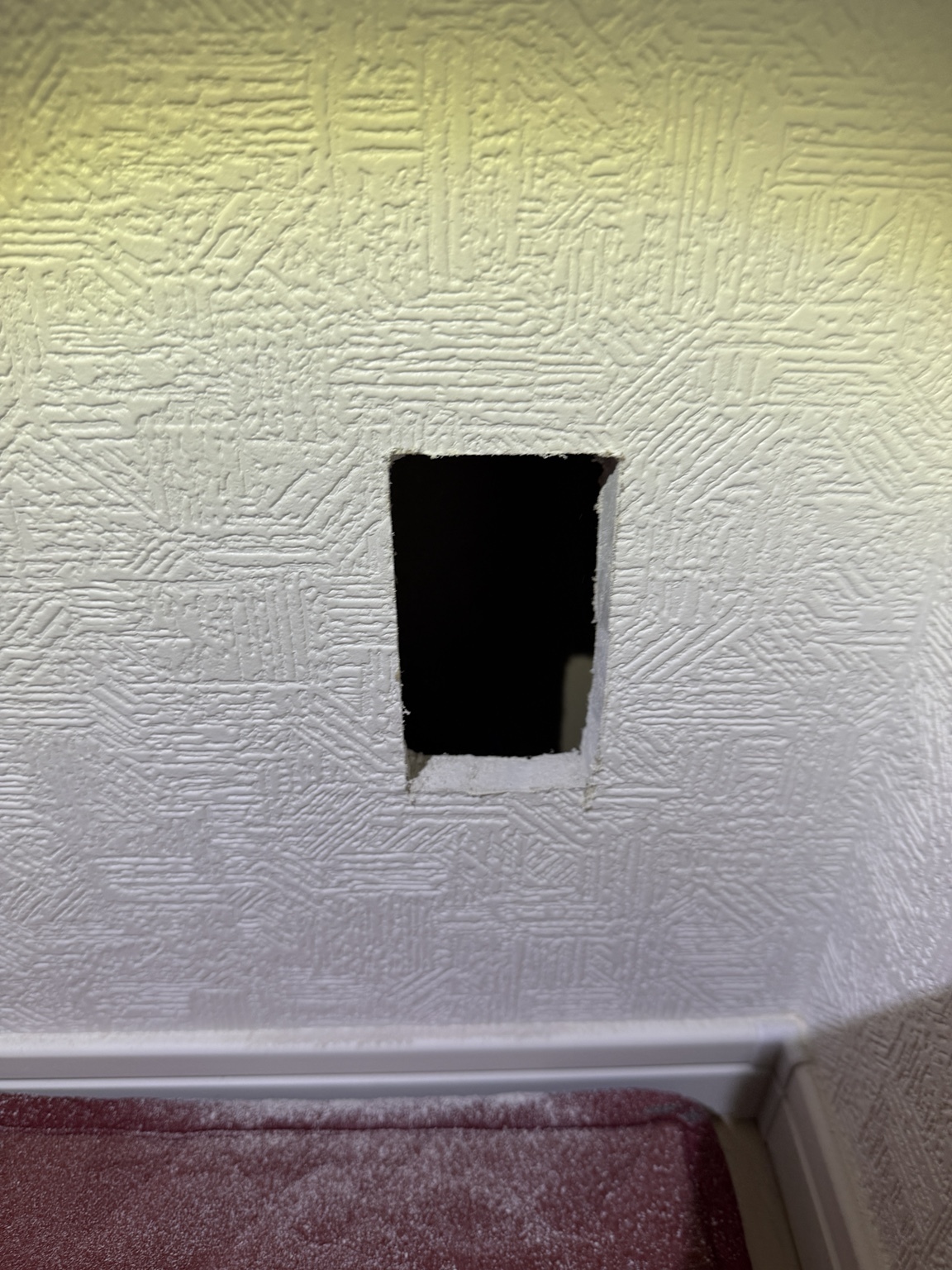

室内側にはエアコン用スリーブが用意されていましたが、設計上、外壁側までは貫通されていませんでした。室内側の穴と外壁の位置関係を確認します。

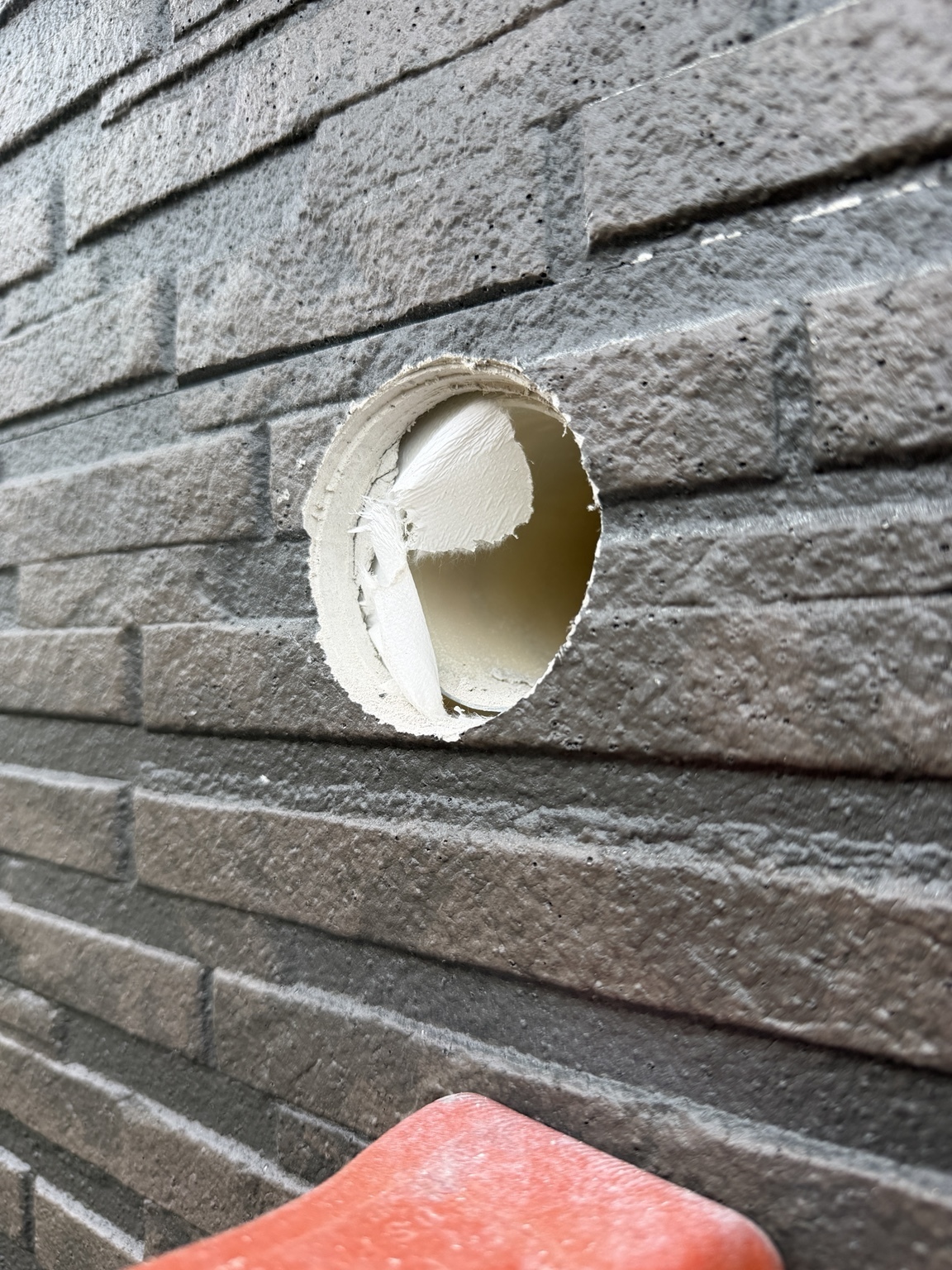

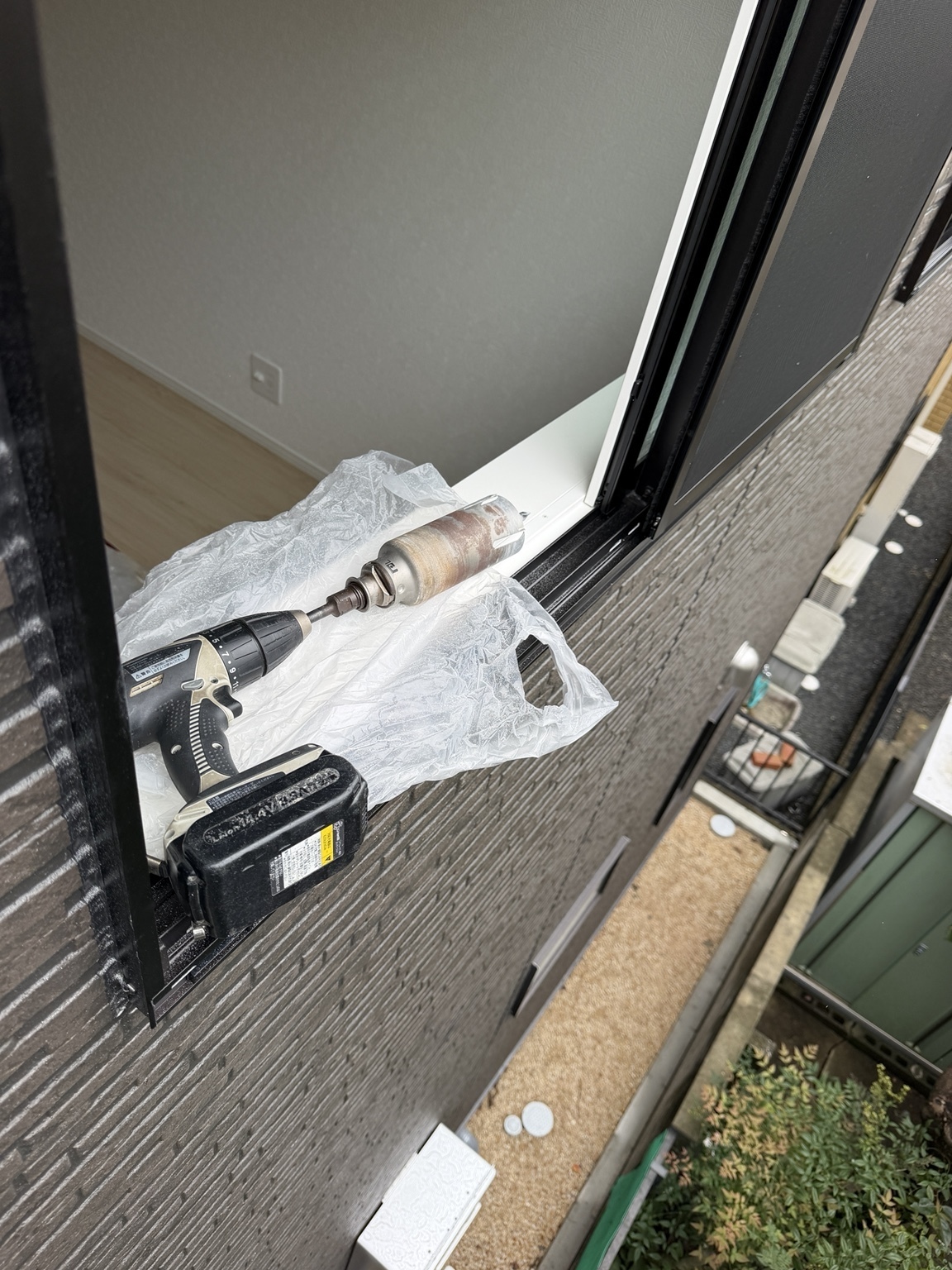

室内側のエアコンスリーブ中心から細いセンター穴を貫通し、外壁側の穴あけ位置を出しました。通路幅は約70cmのため、梯子で作業位置まで上がり、ロープで身体を確保して施工します。作業中の写真撮影は行わず、安全確保を優先しました。

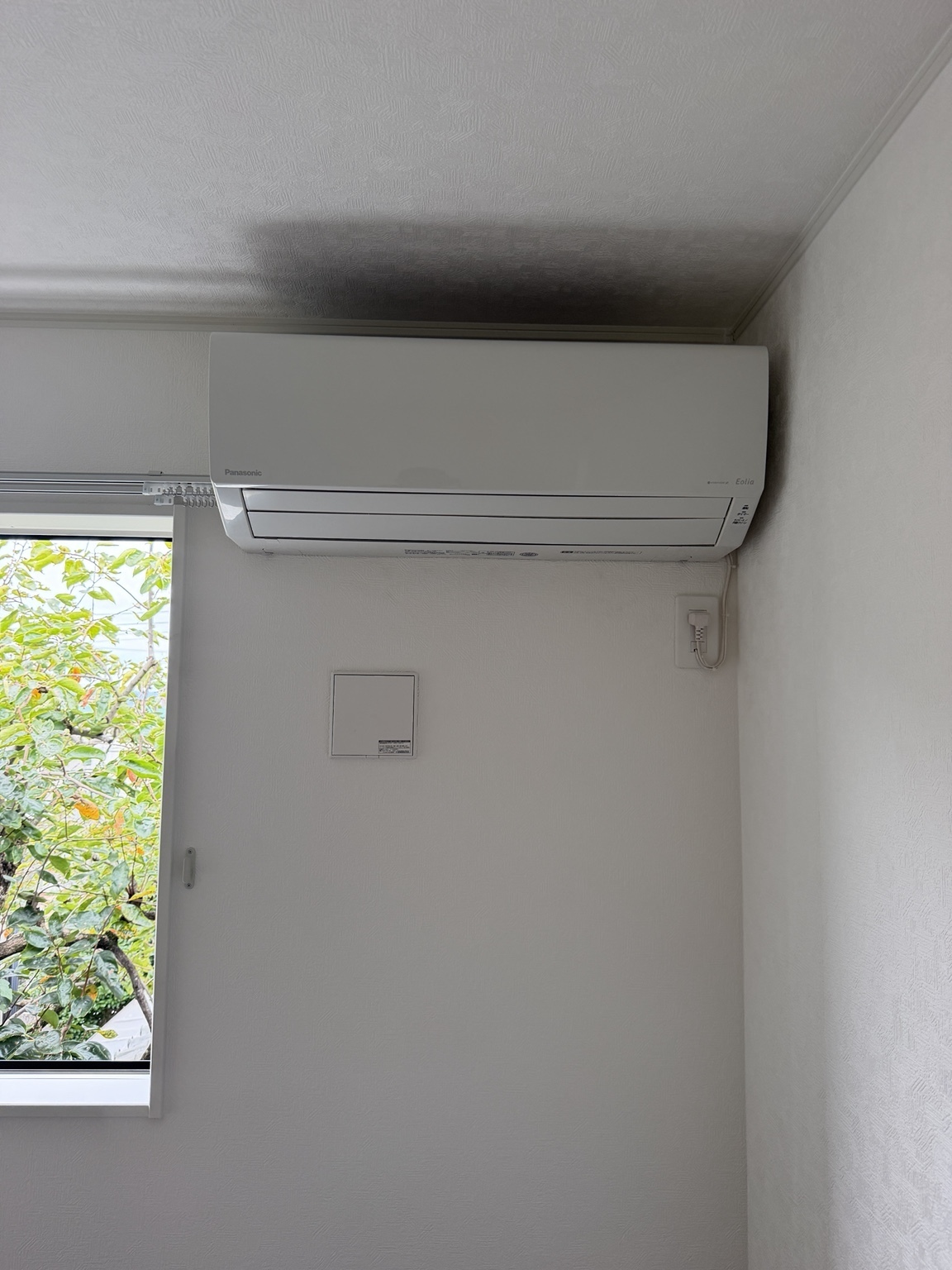

パナソニック エオリア CS-222DFL-Wを2階の窓横へ水平に取り付けました。配管・ドレンホース・連絡線を接続し、室内側をすっきり納めています。

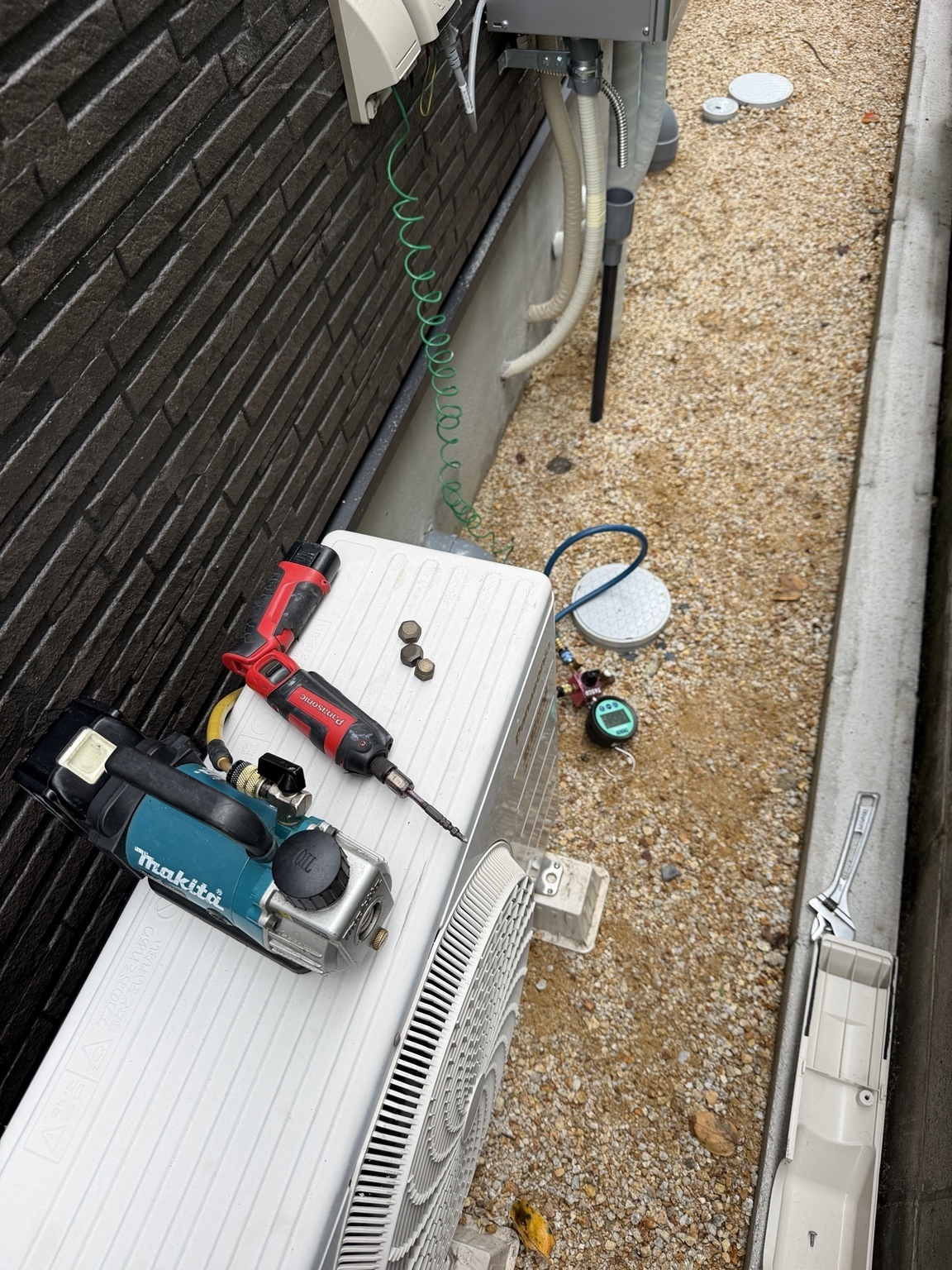

冷媒配管の接続後、真空ポンプで配管内の空気と水分を除去しました。接続部の漏れがないことを確認してから試運転を行います。

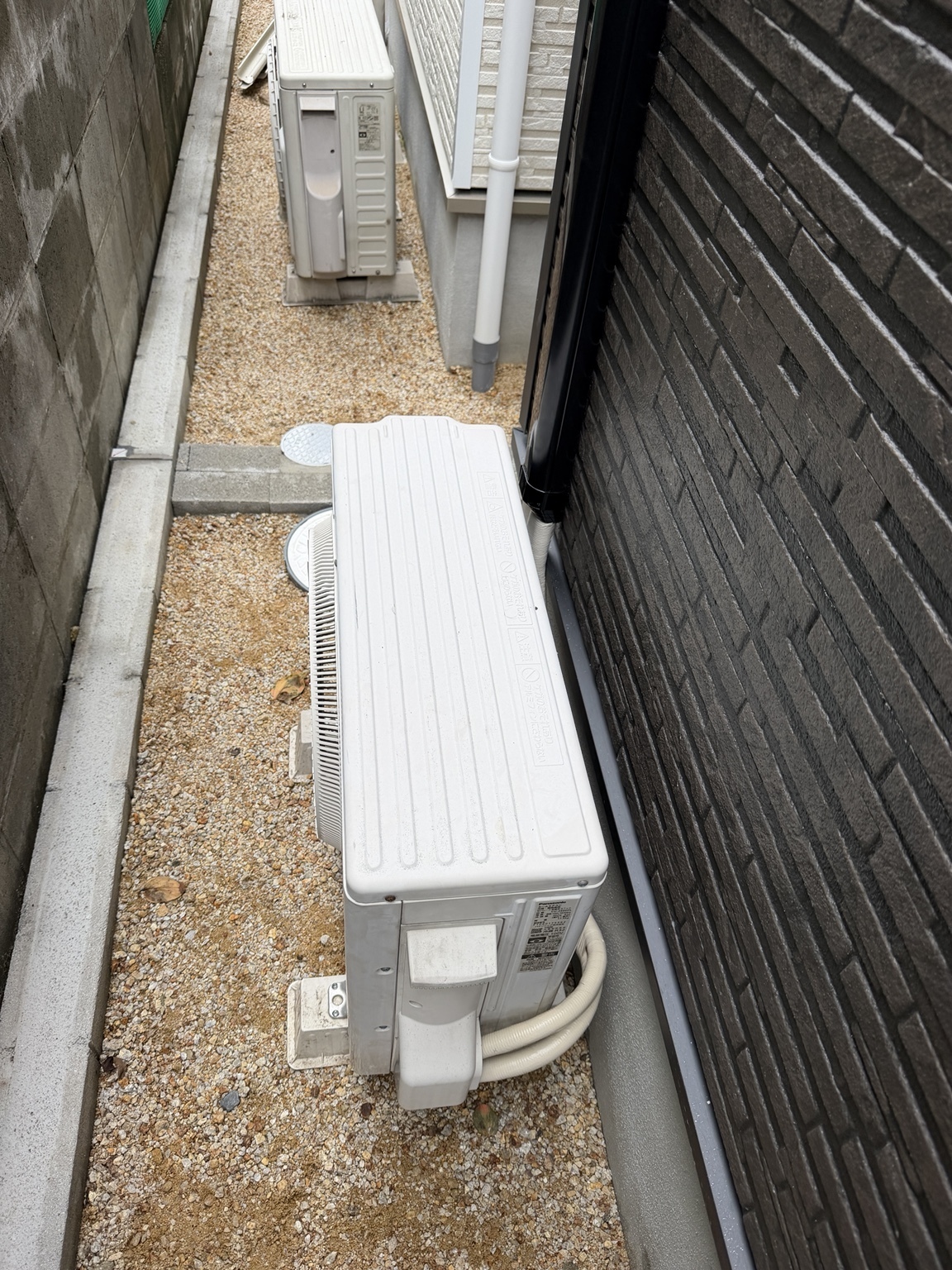

室外機は1階の通路側へ設置しました。限られた幅の中で、既存設備との間隔や排水方向を確認し、点検できるように納めています。
