隠ぺい配管工事中
- 今日のブログはお世話になっている工務店の依頼です。
- 草津市の賃貸マンションのクリーニング前のエアコン取り付けです。
- 今回ではこのマンションの10回目の取り付け。特徴なのは配管は室内機の横から出て、点検口の中で配管の接続作業をします。（隠ぺい配管工事）
- その様子を見せます。
エアコン取り付け前
エアコン取り付け前・中

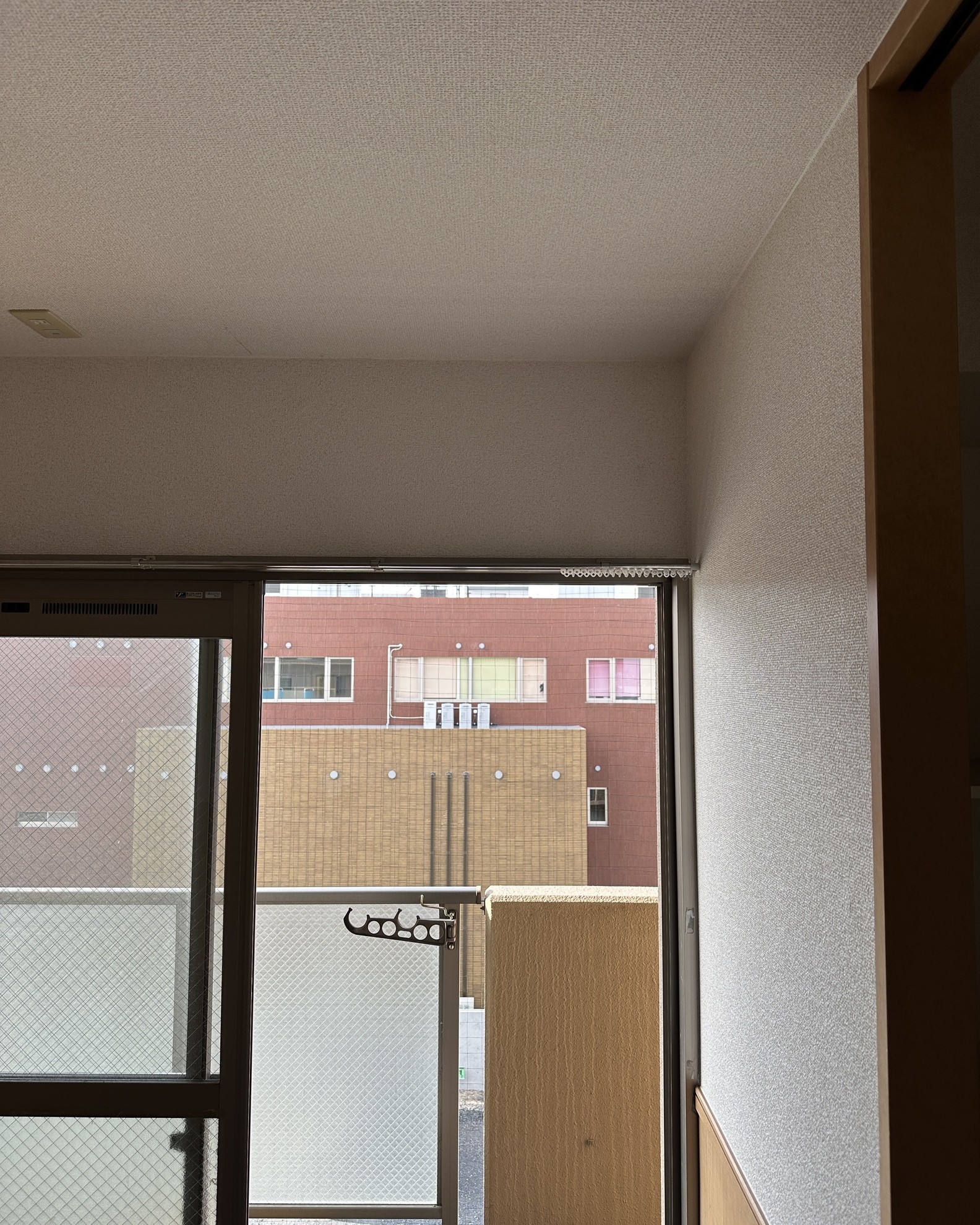

- クロス張替え後のエアコン取り付ける壁。

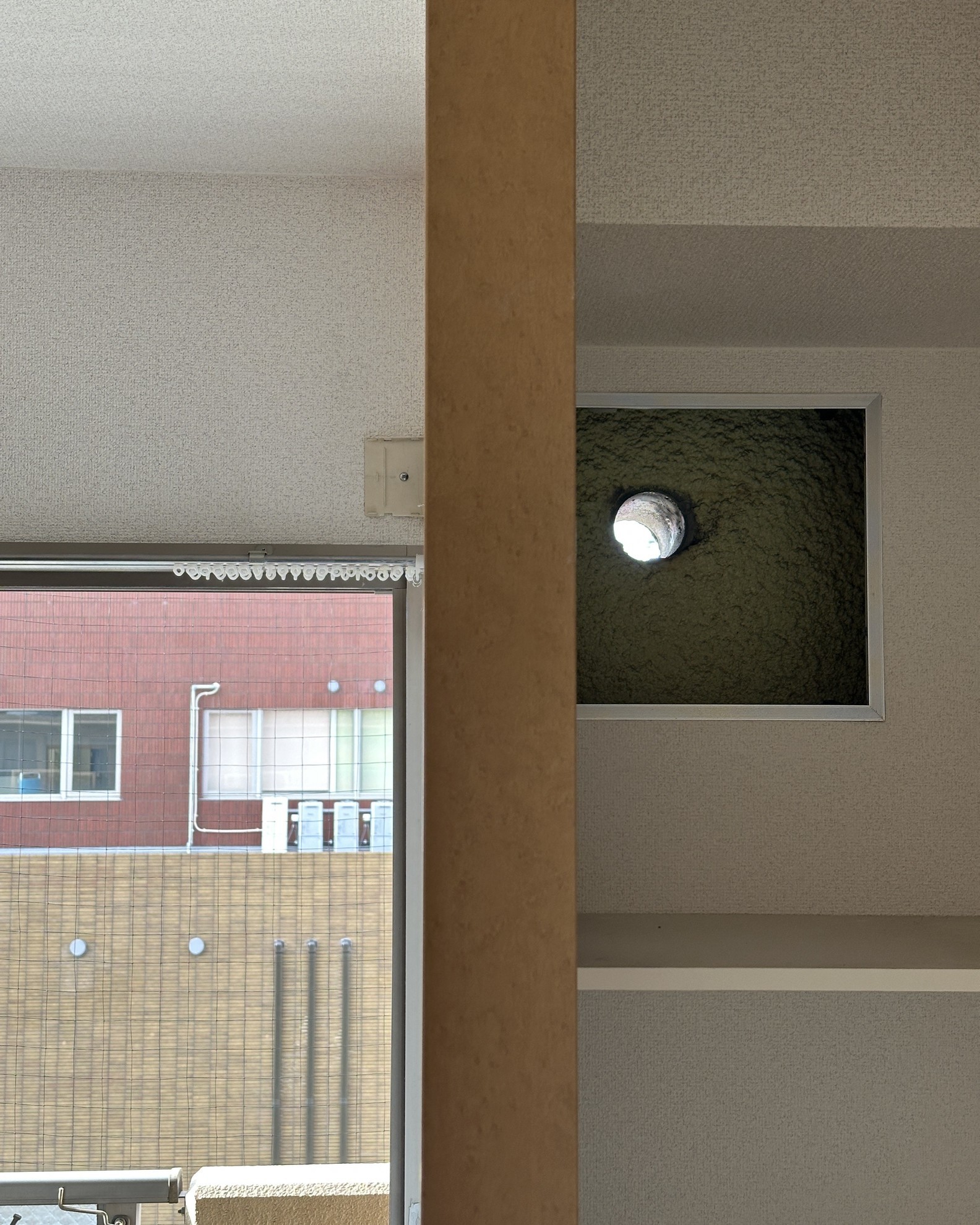

エアコン取り付け前・点検口
- 配管は室内機の右横から出て、写真で見える点検口の中で接続をします。

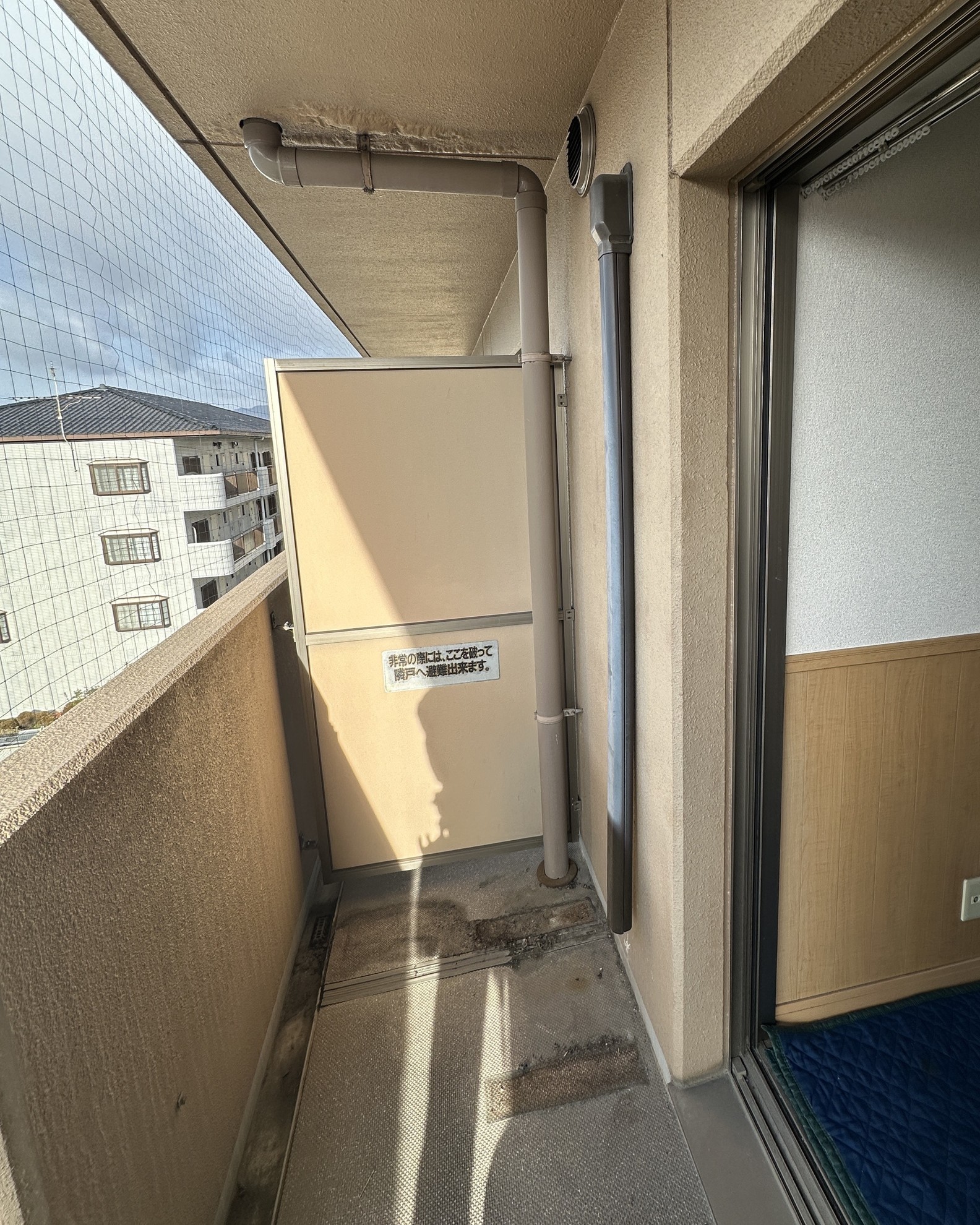

エアコン取り付け前・外
- そして点検口の裏にエアコンの穴が有って、外の屋外化粧カバーへ。

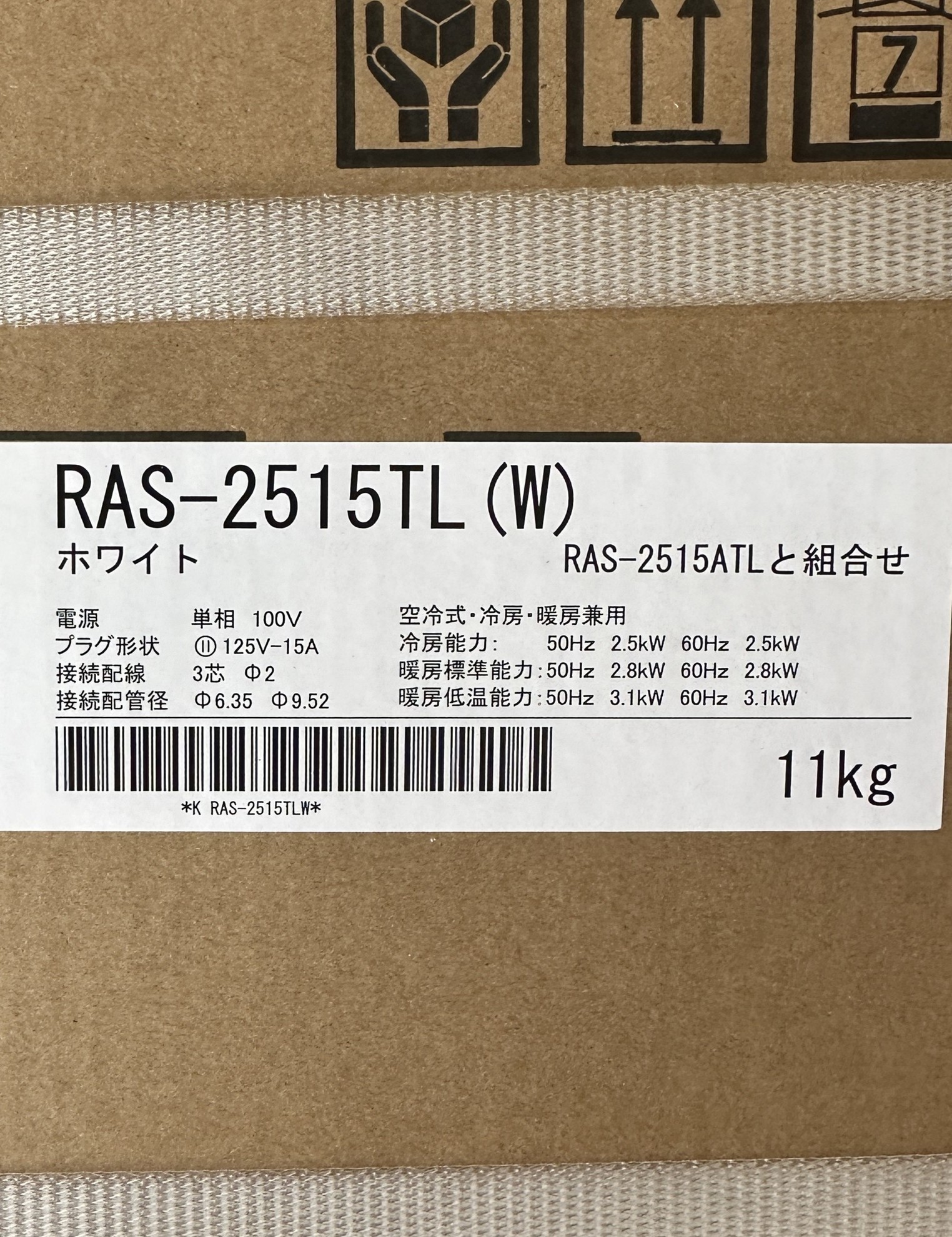

取り付けるエアコンは東芝のRAS-2515TL（W)
- 今回工務店から支給して貰ったエアコンは東芝のスタンダードモデル、8畳のRAS-2515TL(W)
エアコンの取り付け作業
室内機の背板の取り付け
- 室内機の背板取り付け後、室内機の横の開口部を処分せずに、背板に貼っています。
- エアコンの引っ越しの際に元の形状に綺麗に戻せるからです。

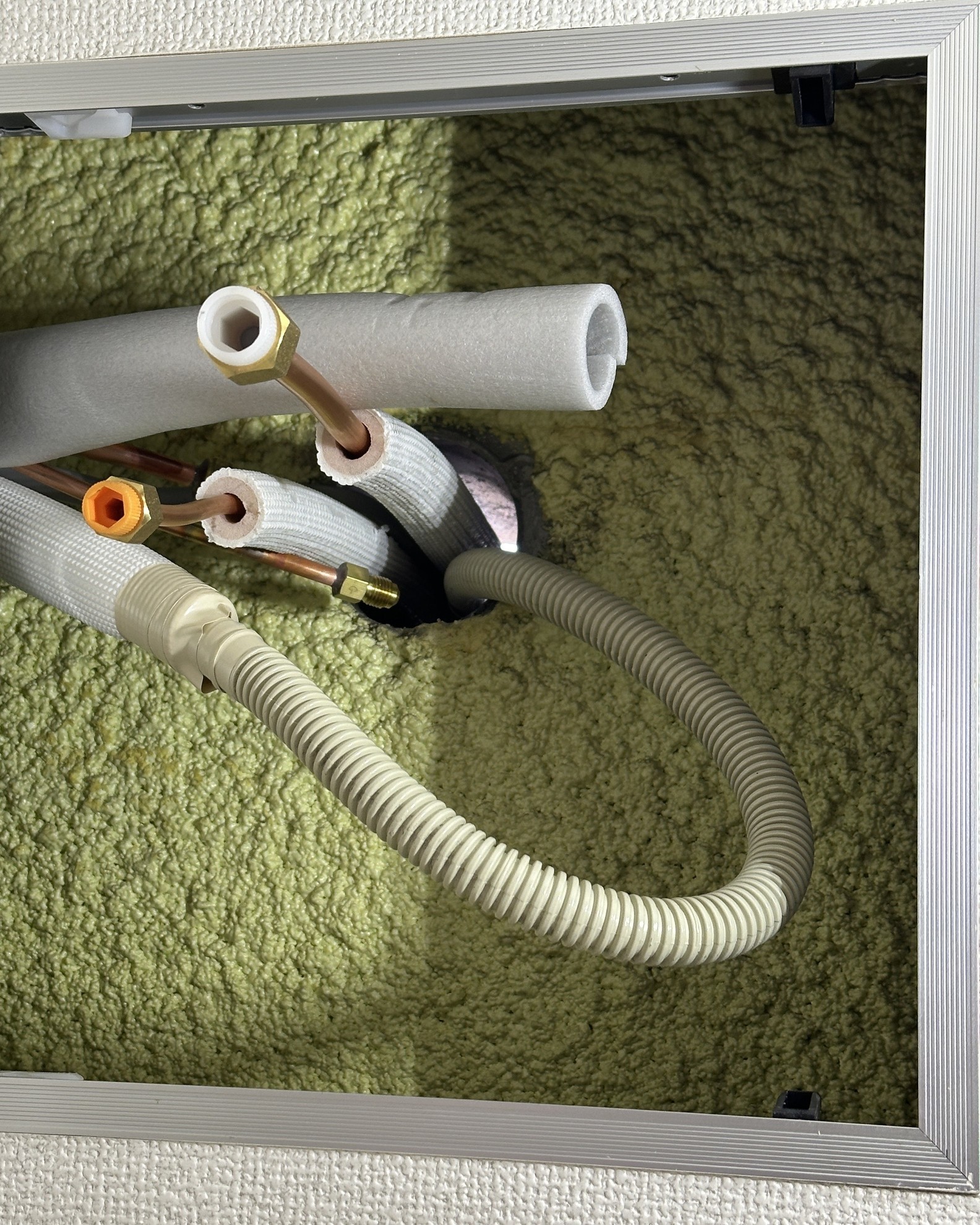

外から入れた冷媒配管
- 点検口の中で作業する為、
- 外から冷媒配管を穴の中に通す時にホコリが接続部分に付着しないように保護キャップします。

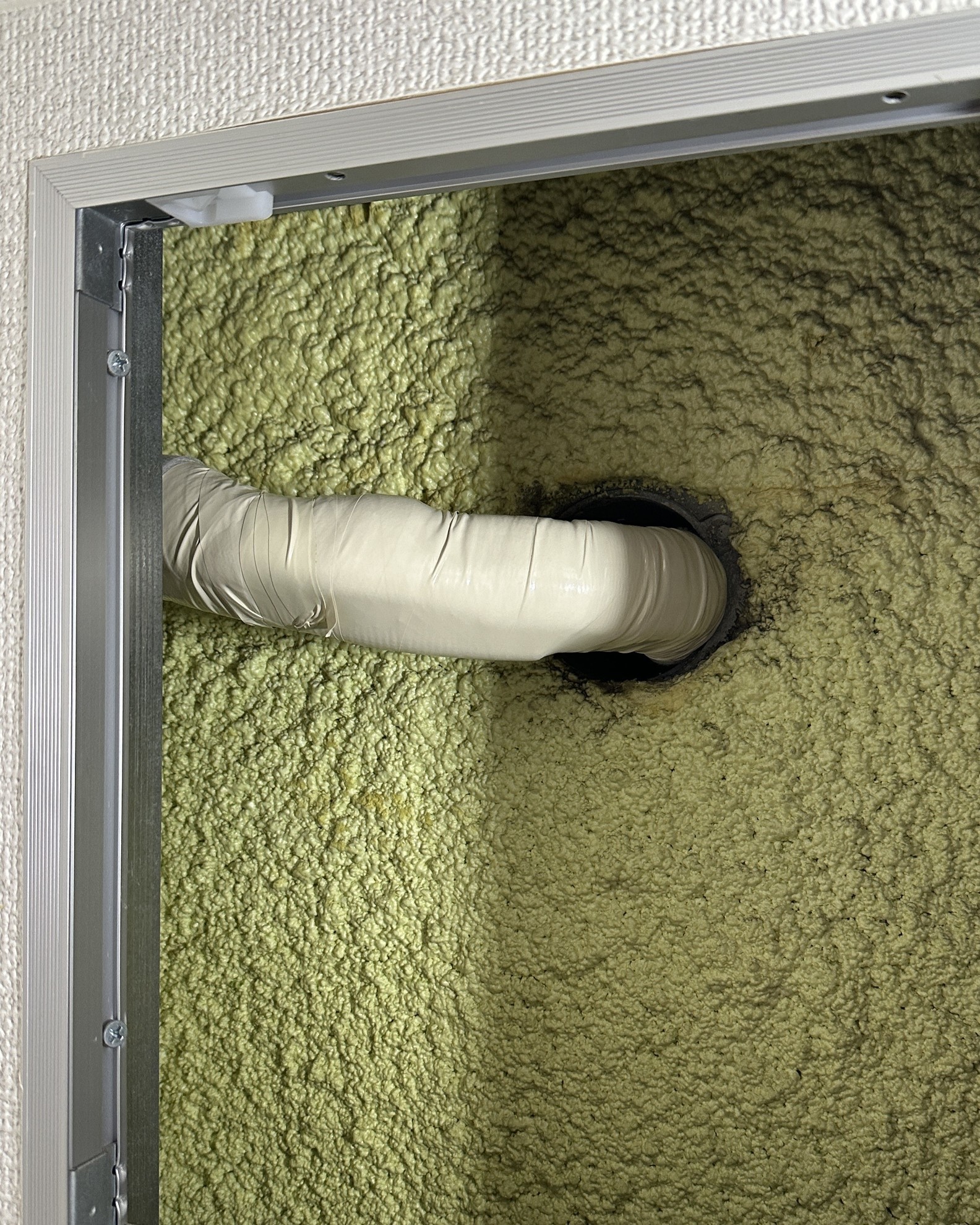

冷媒配管の接続完了
- 冷媒配管、ドレンホース、電線を断熱処理してからエアコンテープを巻きます。

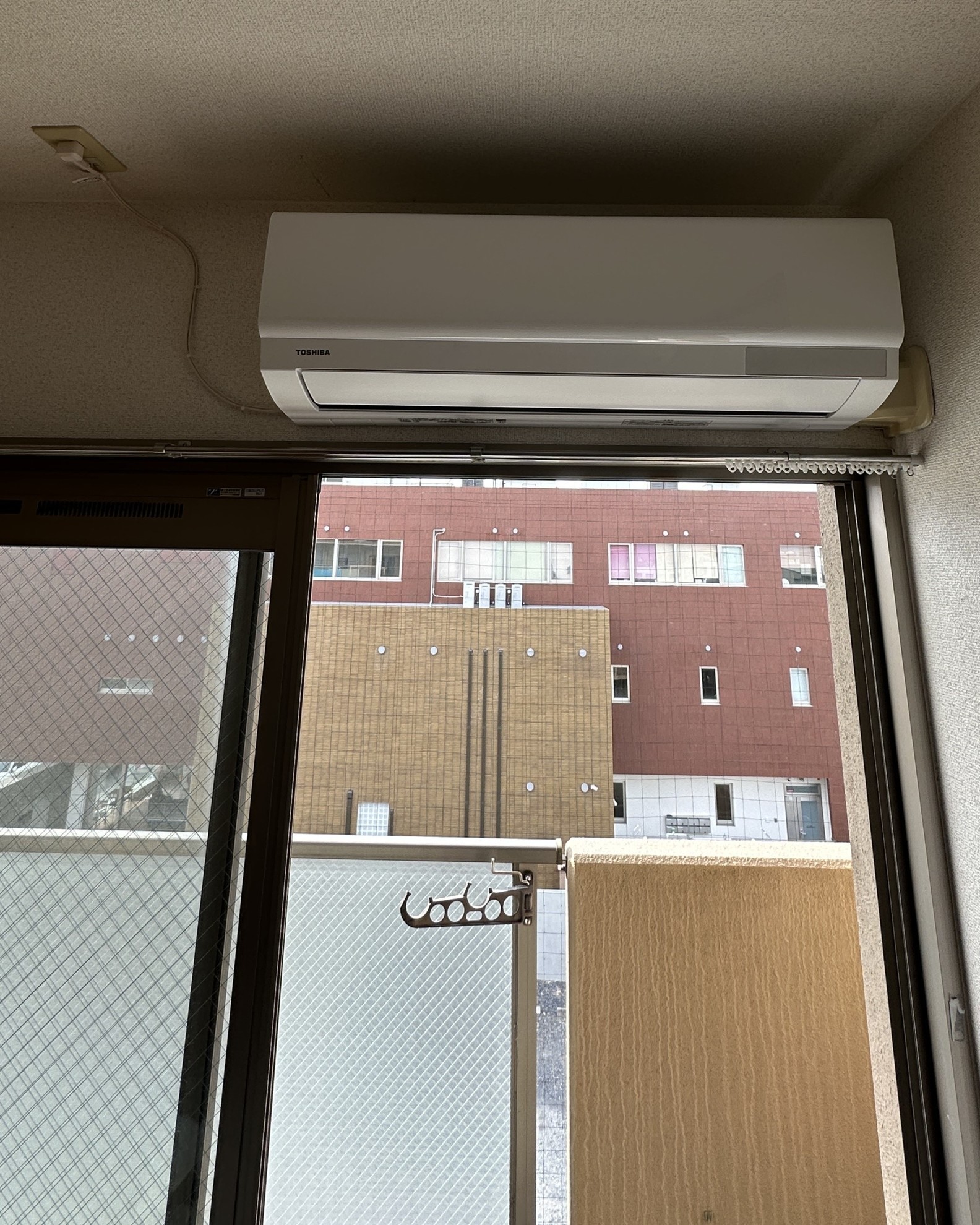

室内機の取り付け完了
室内機の取り付け完了
- 室内機の取り付け完了の写真。
- 右横には屋内化粧カバー。

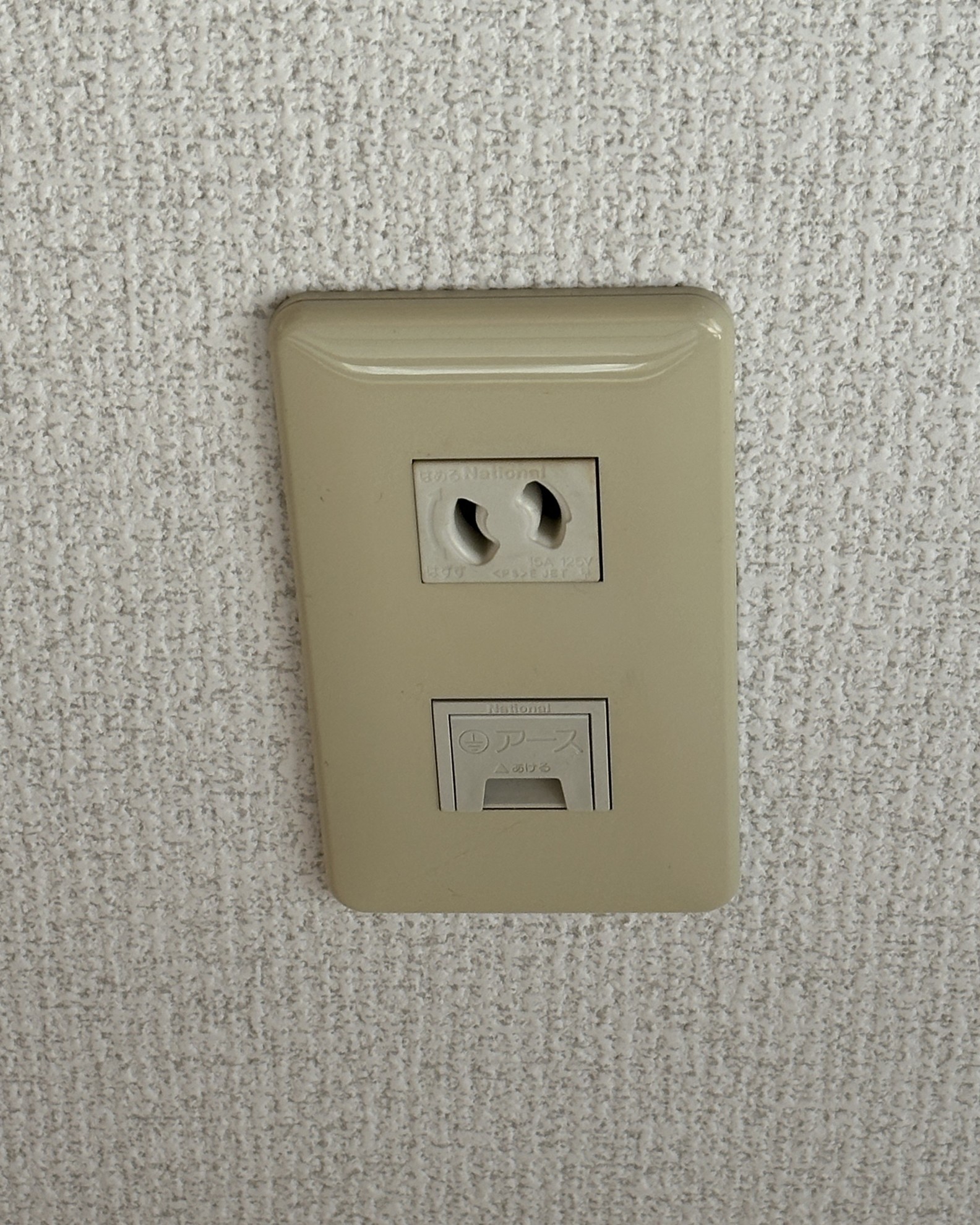

天井に有るエアコンの専用コンセント
- 天井に有るエアコンの専用コンセントは最近で新築で見られない落下防止付きです。

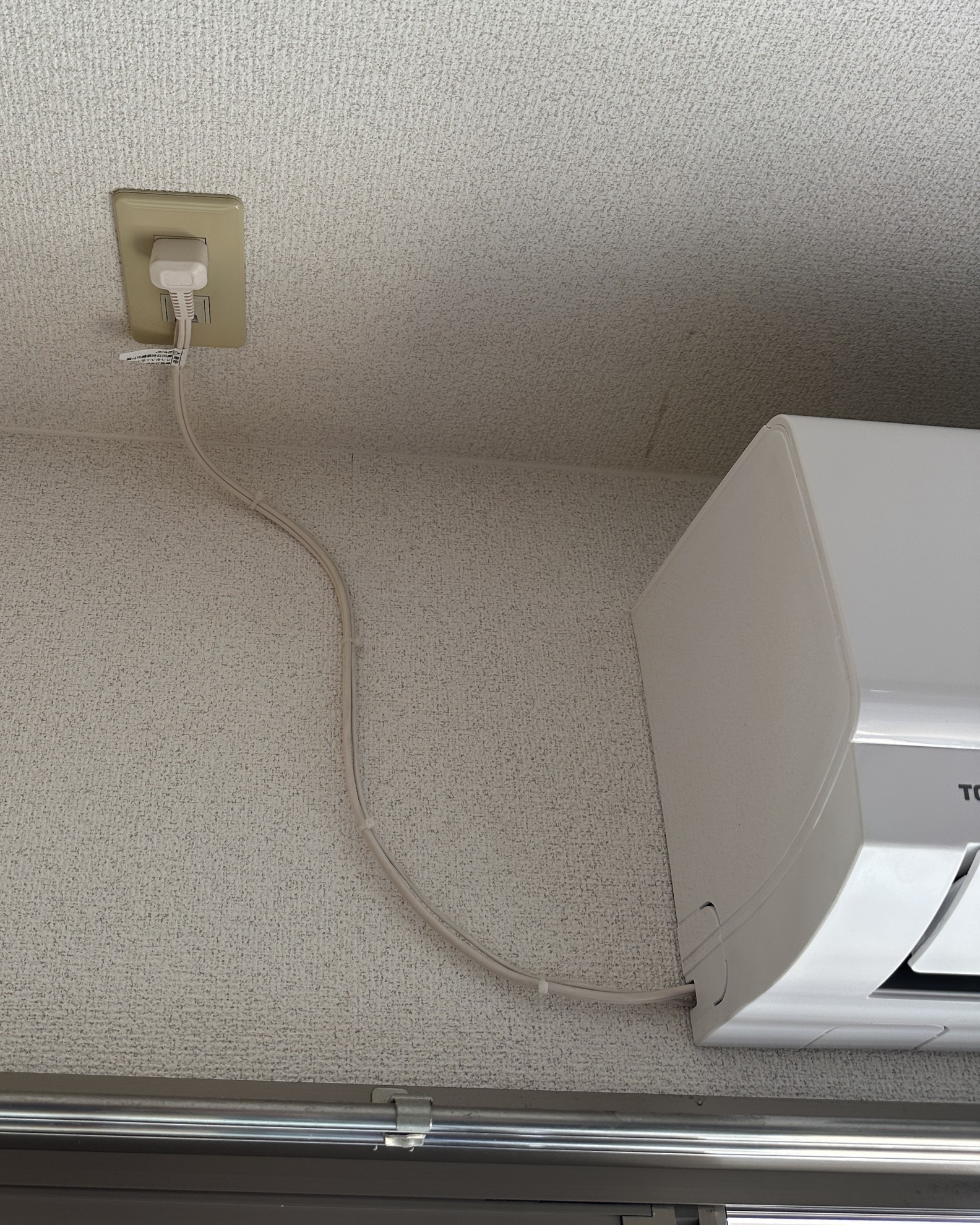

アース処理
- コンセントプラグ差した後はアース線を結束バンドで固定しています。

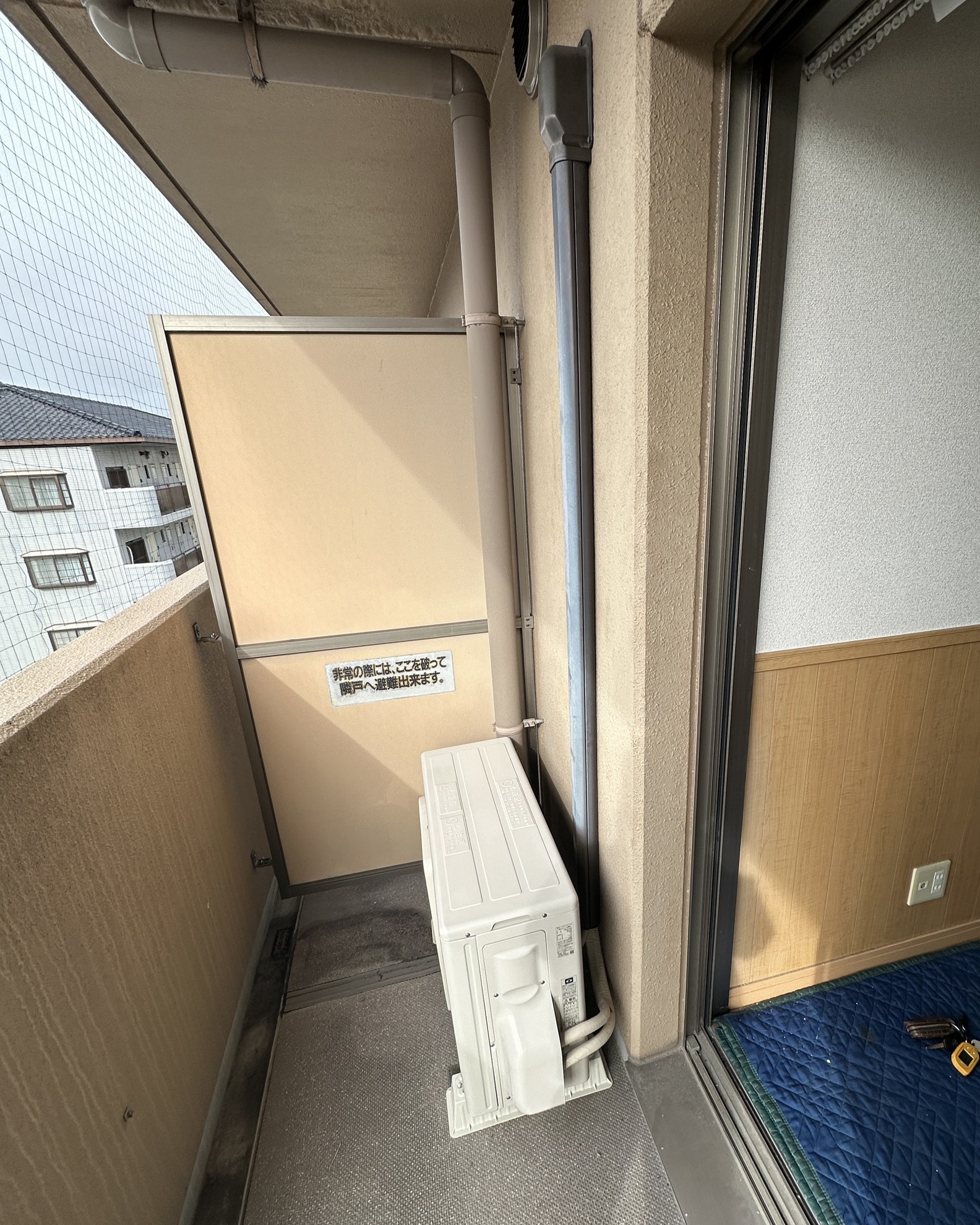

室外機の取り付け完了

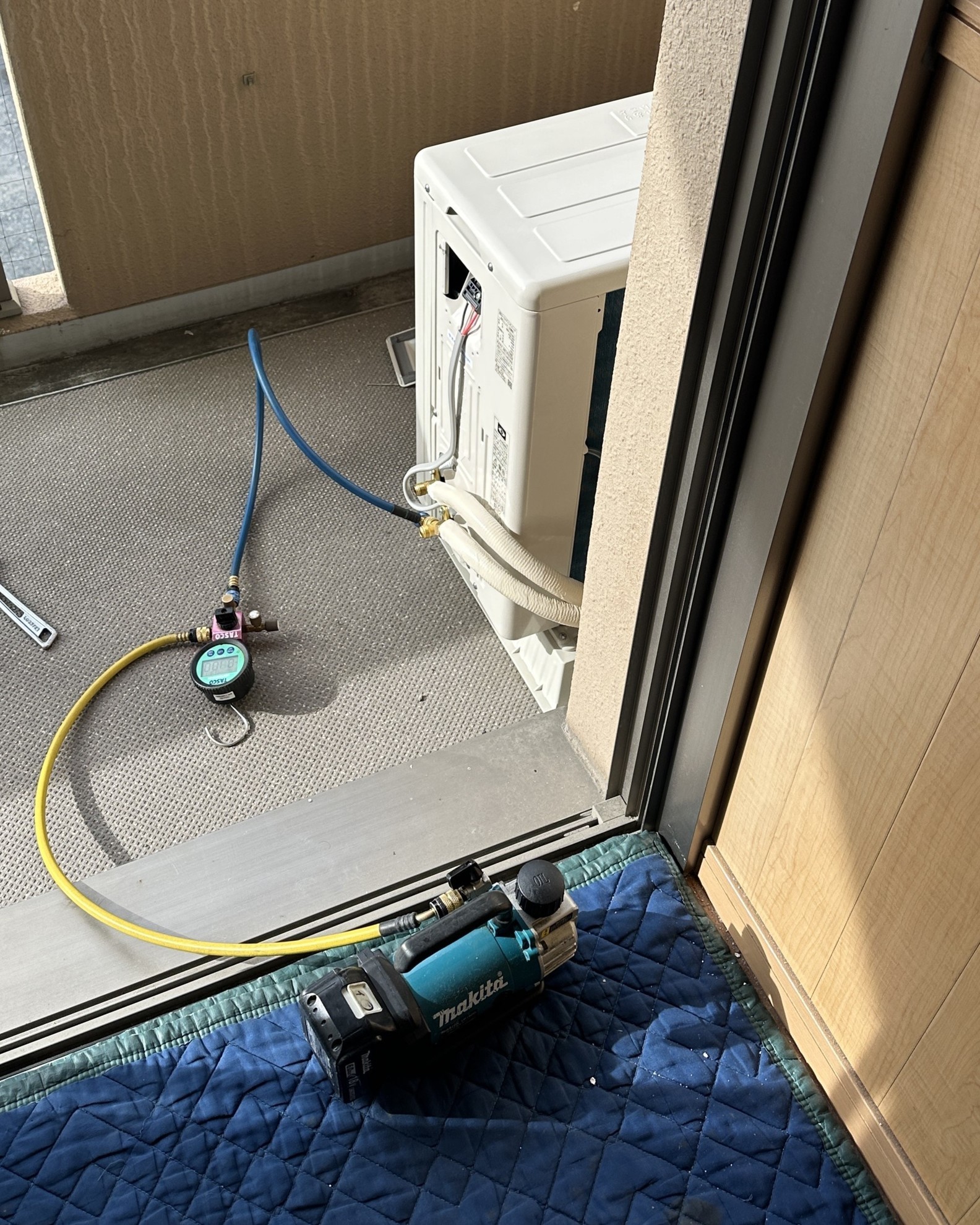

欠かせない真空引き作業
- 冷媒配管、ドレンホース等を屋外化粧カバーの中に収め、
- 冷媒配管等を室外機に接続、
- 写真では欠かせない真空引き15分。

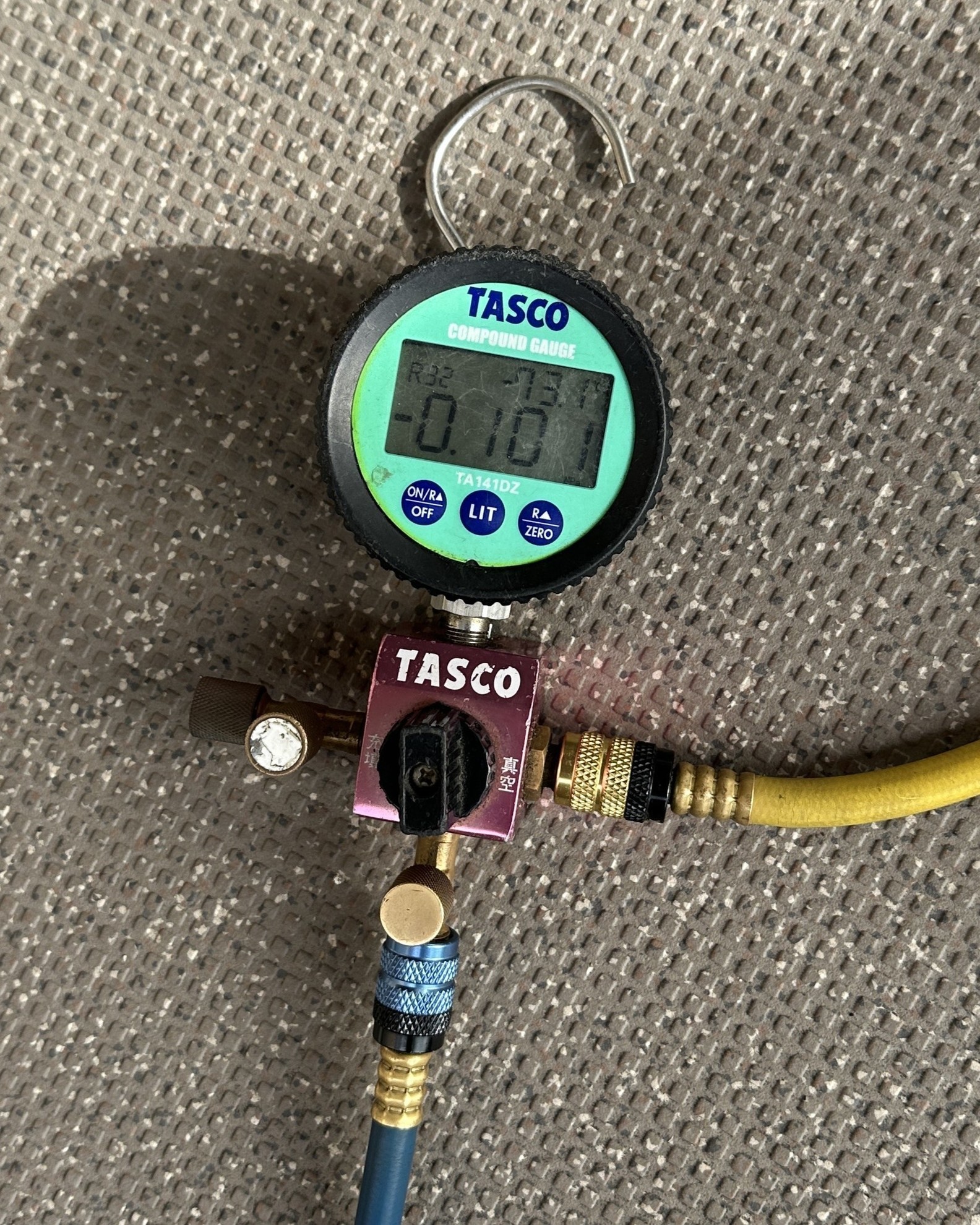

機密テスト
- 真空引き作業15分後、
- 更に15分の機密の待機テスト。
- これで数値の変動無かったら、弁を開きます。
エアコンの試運転
- 最後は室外機の蓋等収めて、
- 試運転の確認して、工事完了。
