屋内化粧カバーの長さ修正した補助配管
- 今日のブログの紹介はいつもお世話になっている工務店管理しているマンションのエアコン取り付けで、既存の屋内化粧カバー再利用。
- 簡単そうで、エアコン取り付ける前に室内機の補助配管と屋内化粧カバーの長さ測らなくちゃいけない。
- その確認しないと、室内機の補助配管の先端曲げる角を避けたい為です。
- このパターンが素人良く失敗します。
- 配管の接続部分曲り角で曲げた場合、そこからガス漏れの可能性大だからです。
- 考えずに新しいエアコンを取り付けるだけの心配して、補助配管と既存の屋内化粧カバーの長さしなかったら、後から後悔しても遅いです。
- このパターンは経験値は大事です。
- 下記詳しく説明しますので良かったら拝見下さい。
エアコン取り付ける前

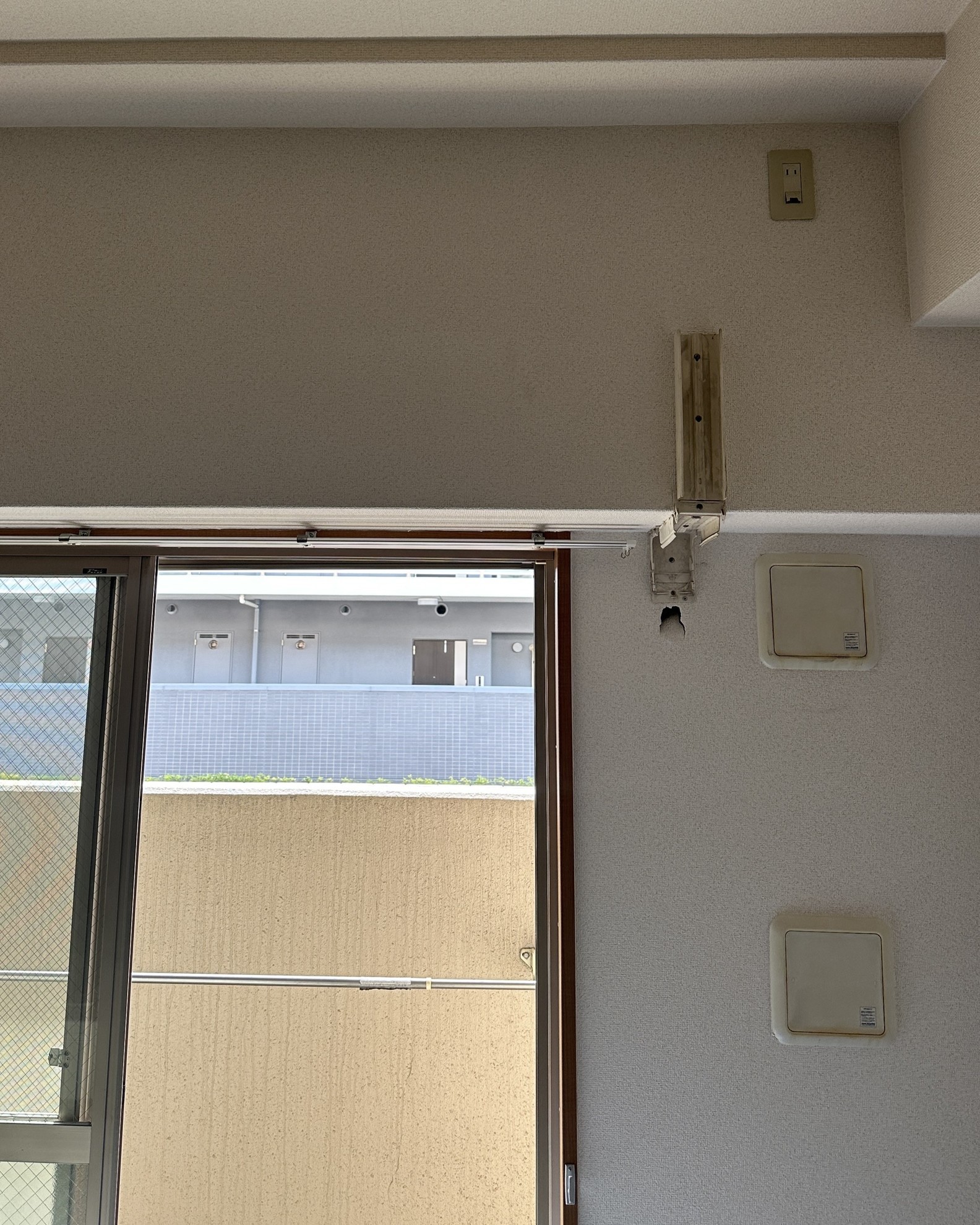

エアコン取り付け前中の写真
- この部屋に東芝の2.5ｋｗのエアコン取り付ける予定、室内機の高さ25ｃｍ。
- 既存の屋内化粧カバーの上から天井上の幅が35ｃｍですから、一応問題無いです。

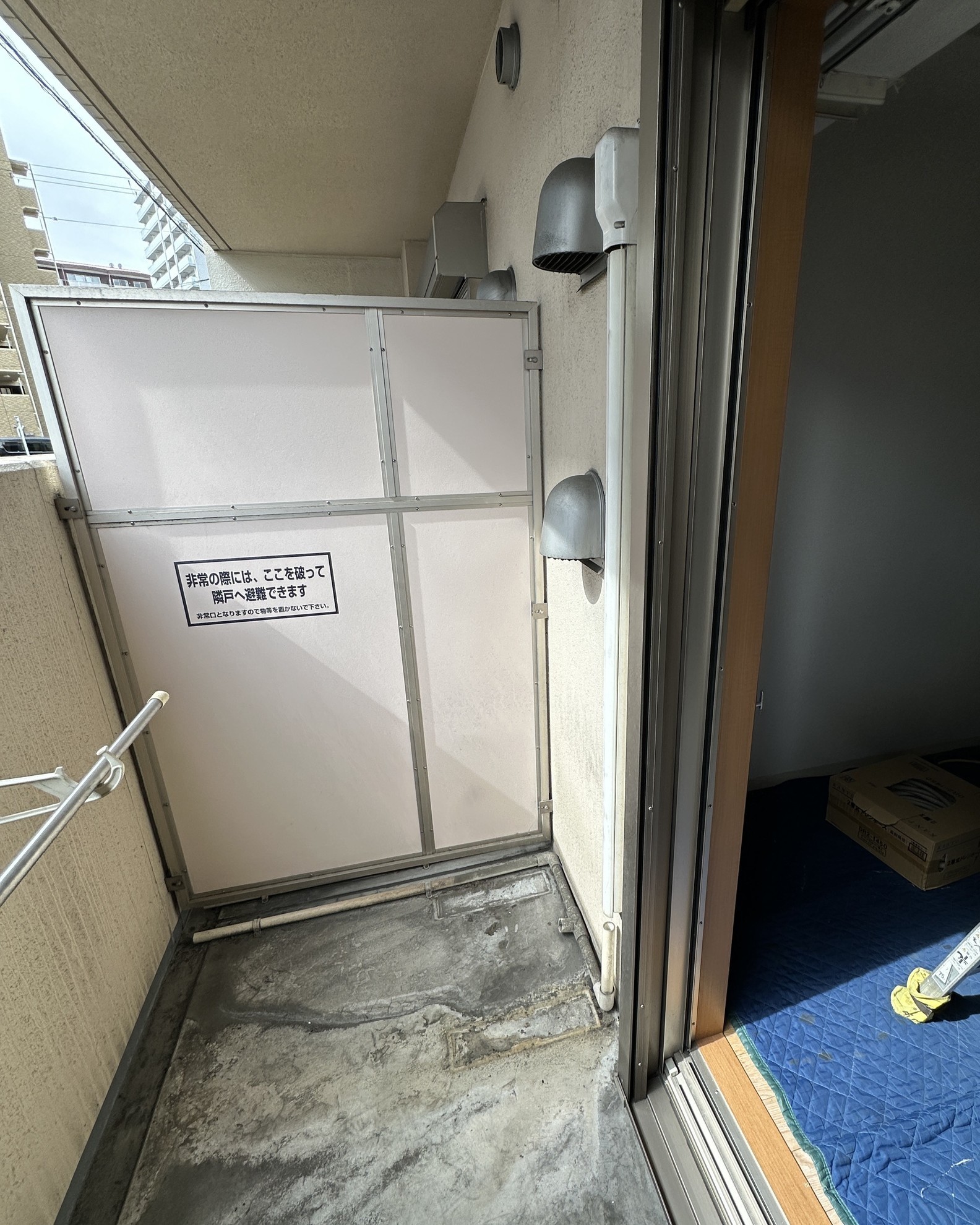

エアコン取り付け前外の写真
- 室外機置くバルコニーの写真です。
屋内化粧カバー再利用出来るかの確認
屋内化粧カバーの寸法確認

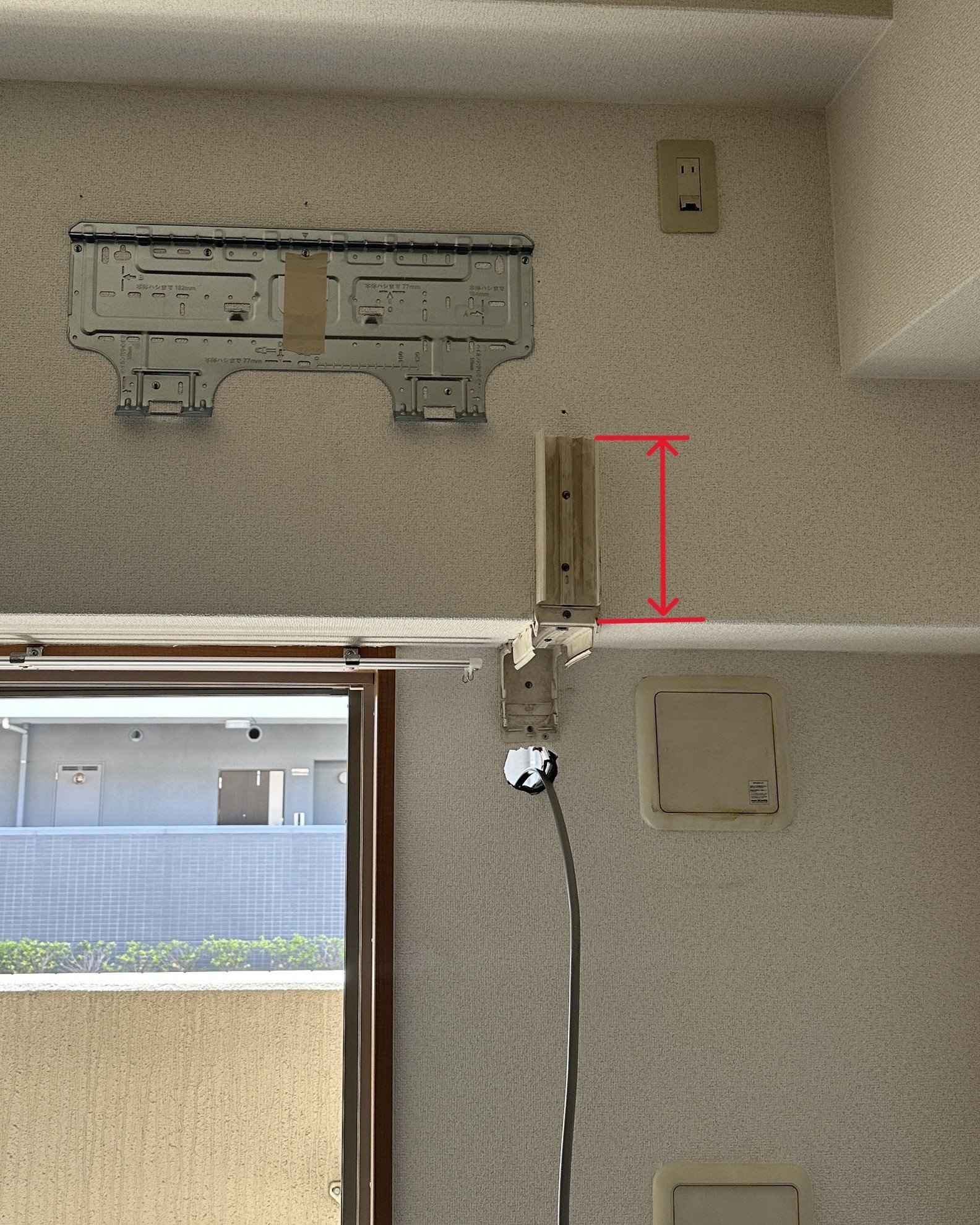

- 赤線で示している屋内化粧カバーの寸法を測ります。

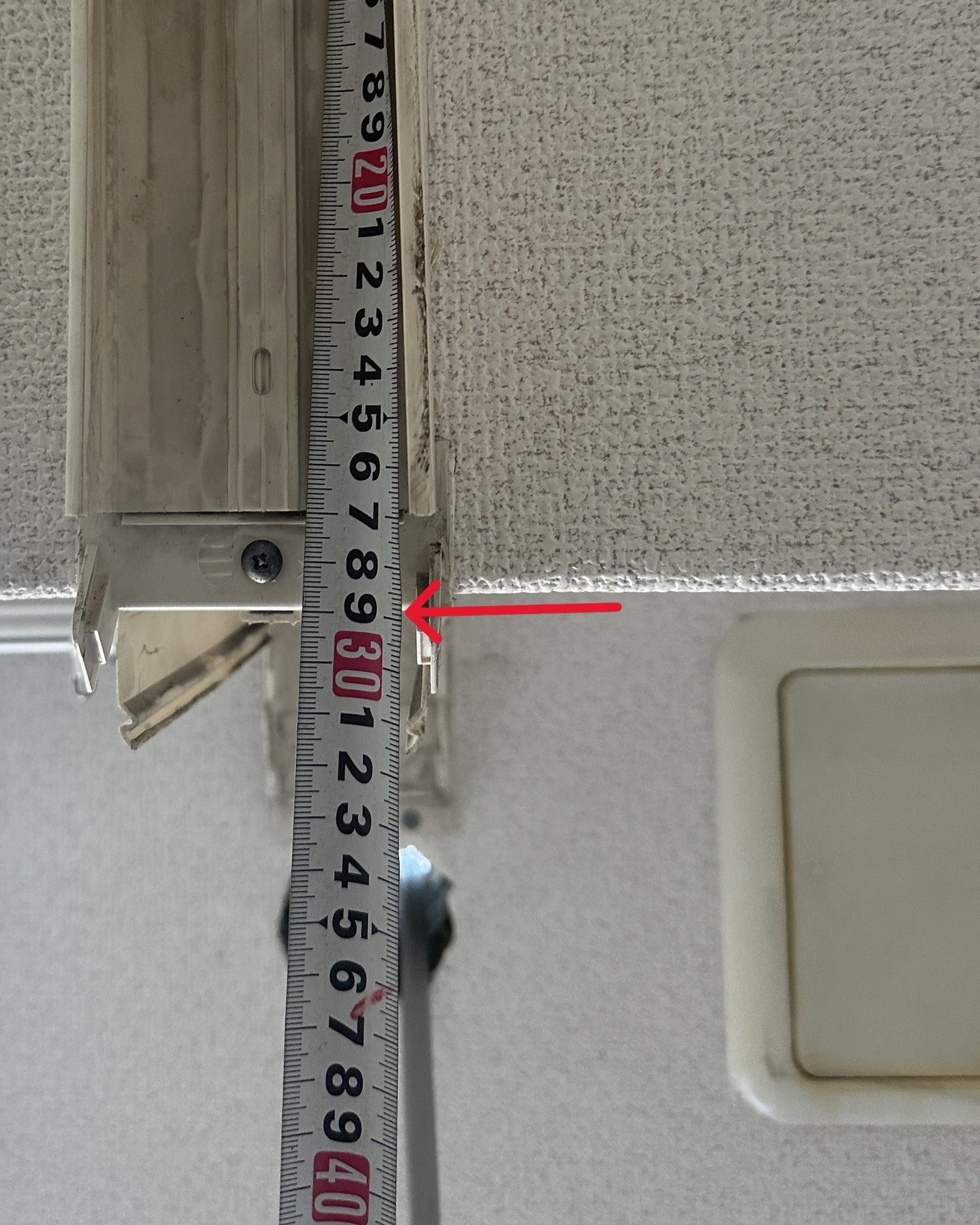

測った結果
- 測ったら、寸法が29ｃｍです。
補助配管と屋内化粧カバーの長さの確認
室内機の補助配管の長さの確認

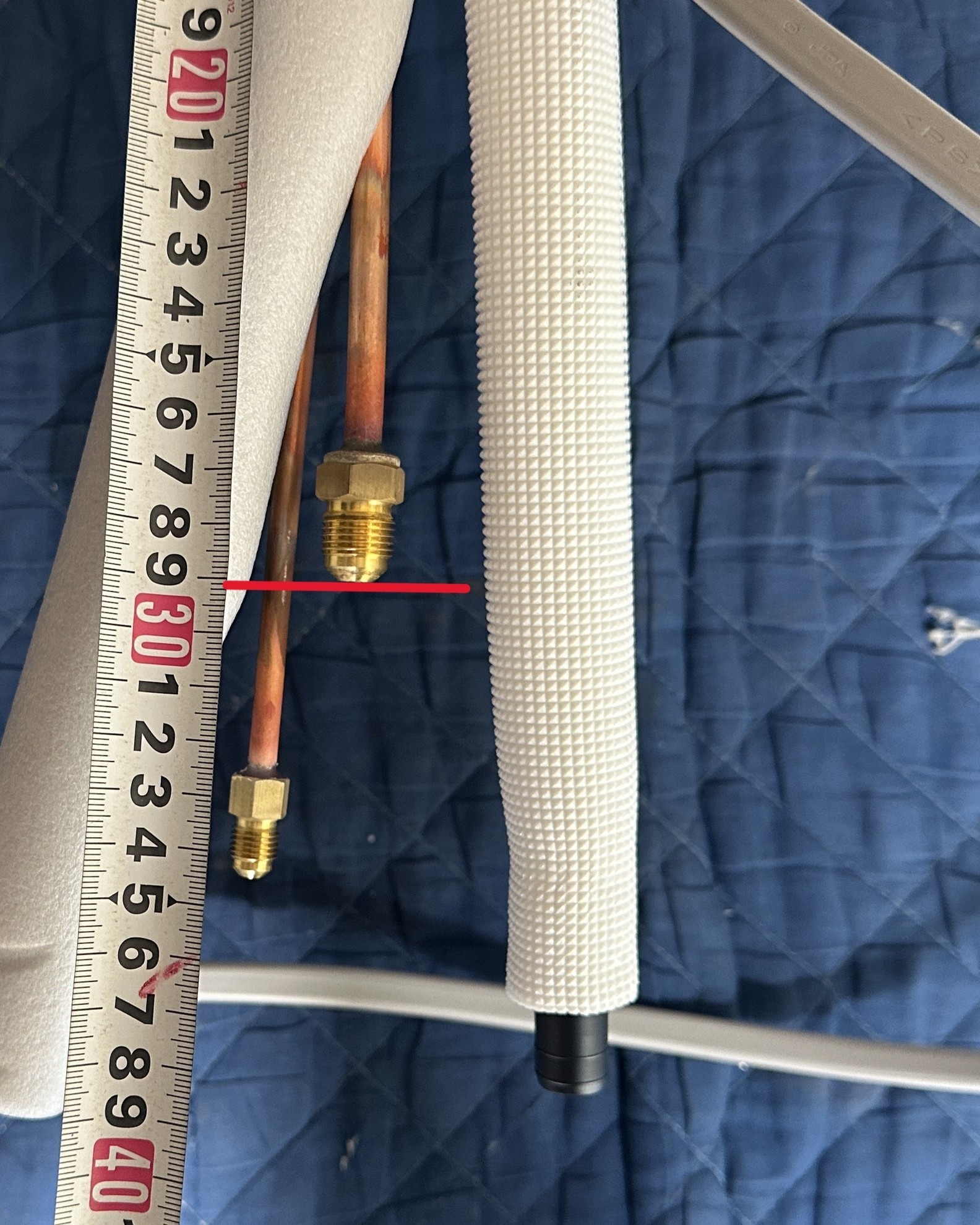

- 室内機の補助配管の2分と3分の長さ測ったら、3分29ｃｍで、このまんま室内機取り付けたらマズイ状況に。
屋内化粧カバーを短くします
- 3分の補助配管を位置変更したい為、屋内化粧カバーの長さを7ｃｍカットする事に。

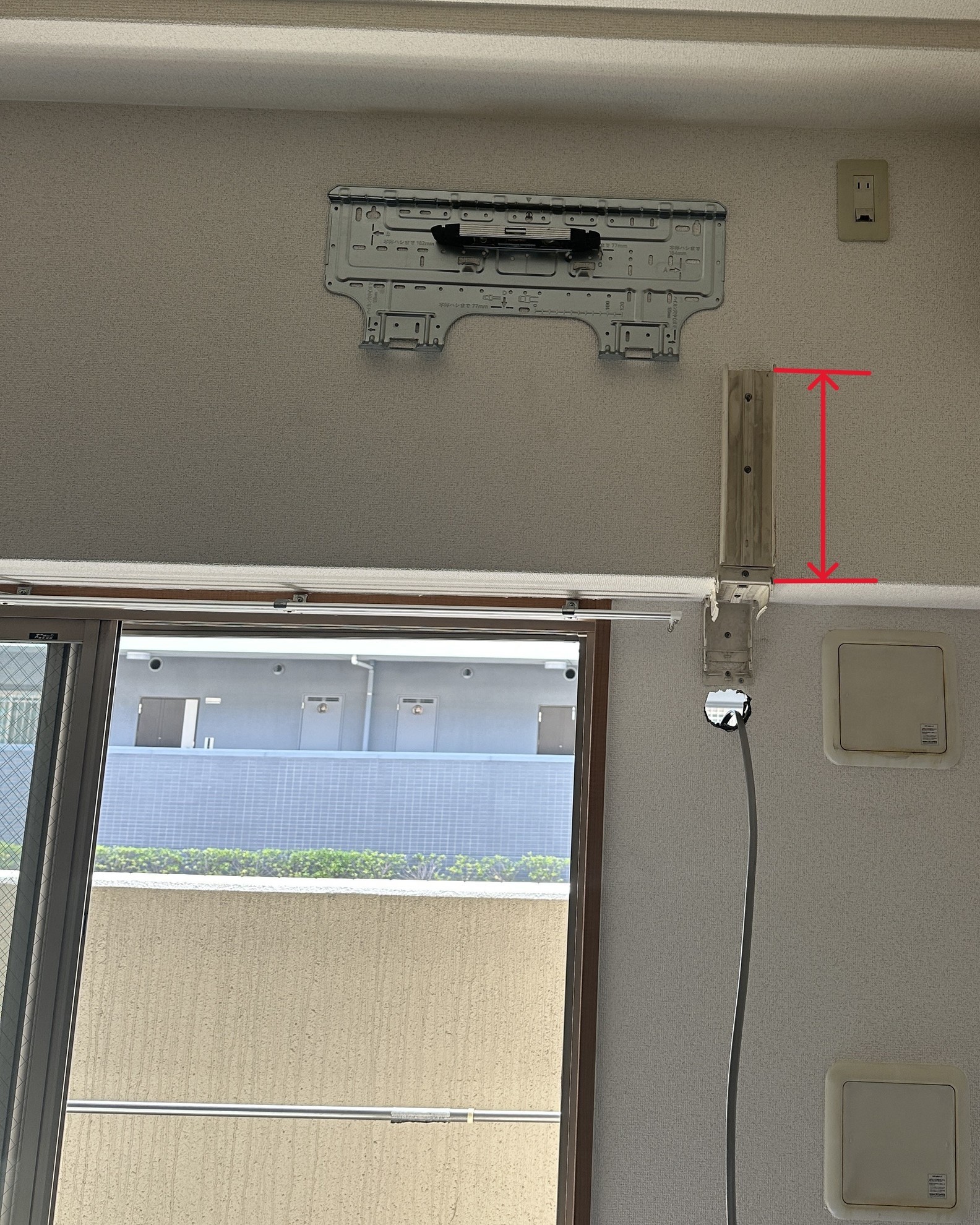

屋内化粧カバーカットした後

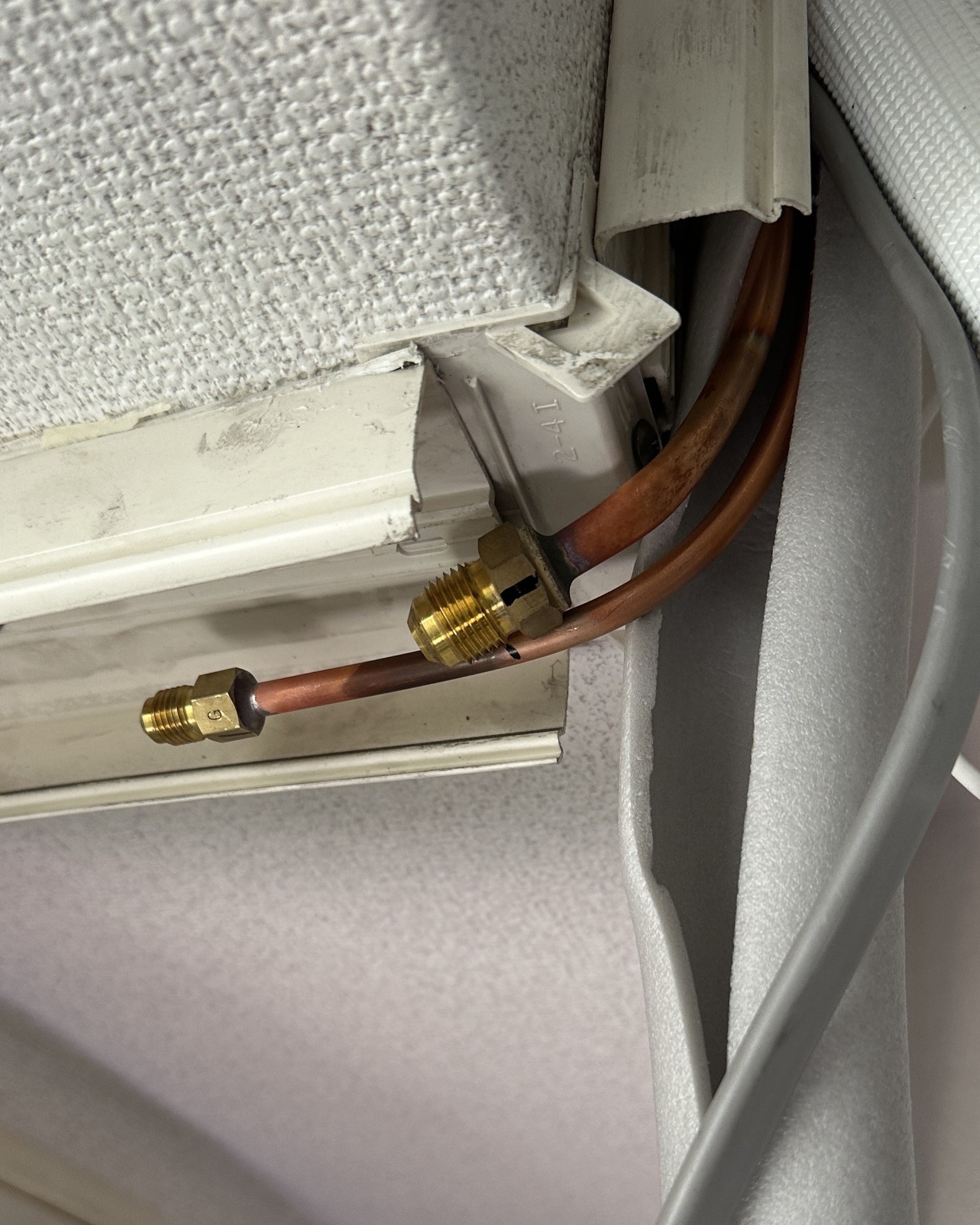

- 屋内化粧カバー7ｃｍカットした分、3分の補助配管は角から安全位置に移動出来ました。
完成したエアコン取り付け

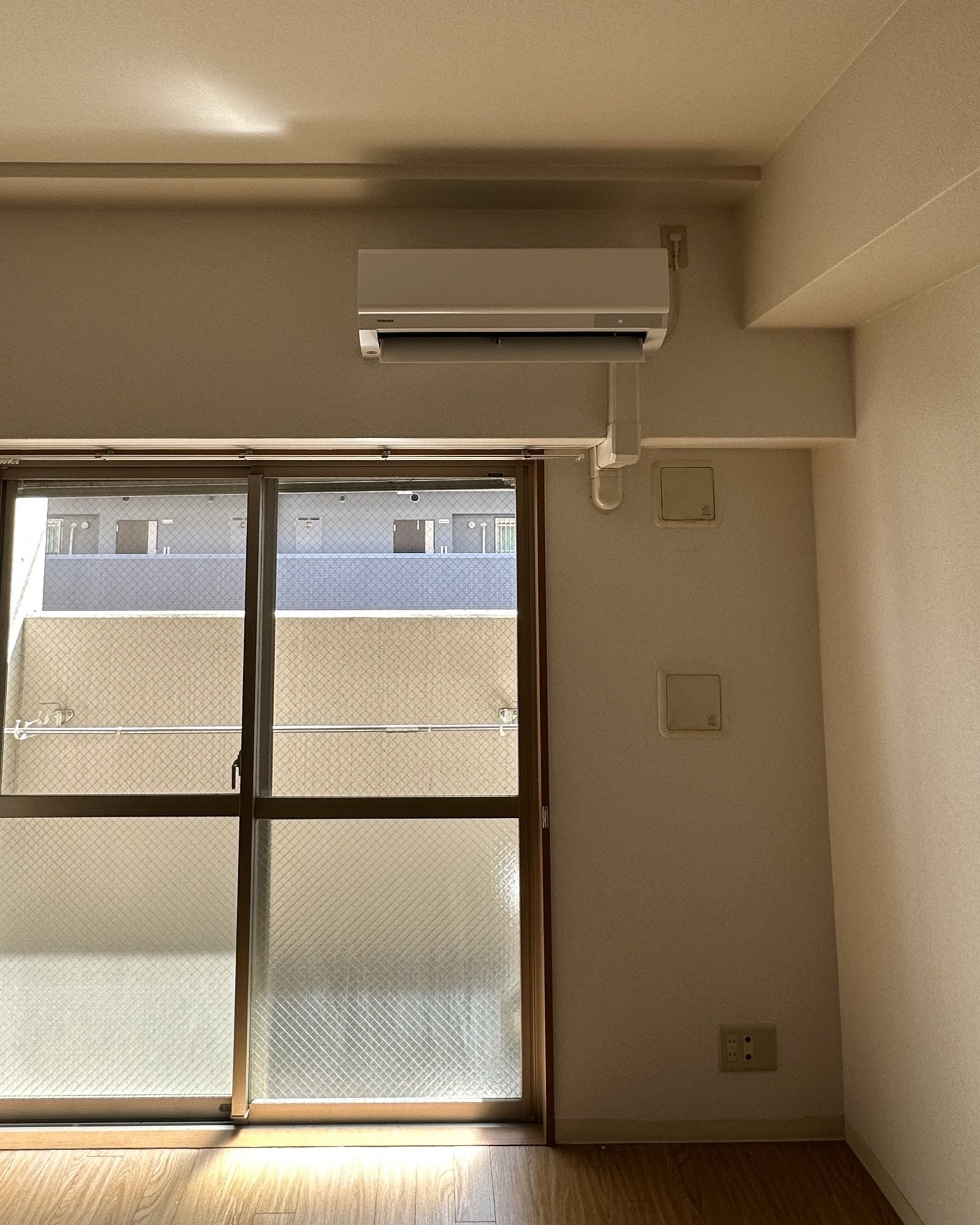

完成した室内機
- その後は通常のエアコン取り付けだからその説明は省略してます。

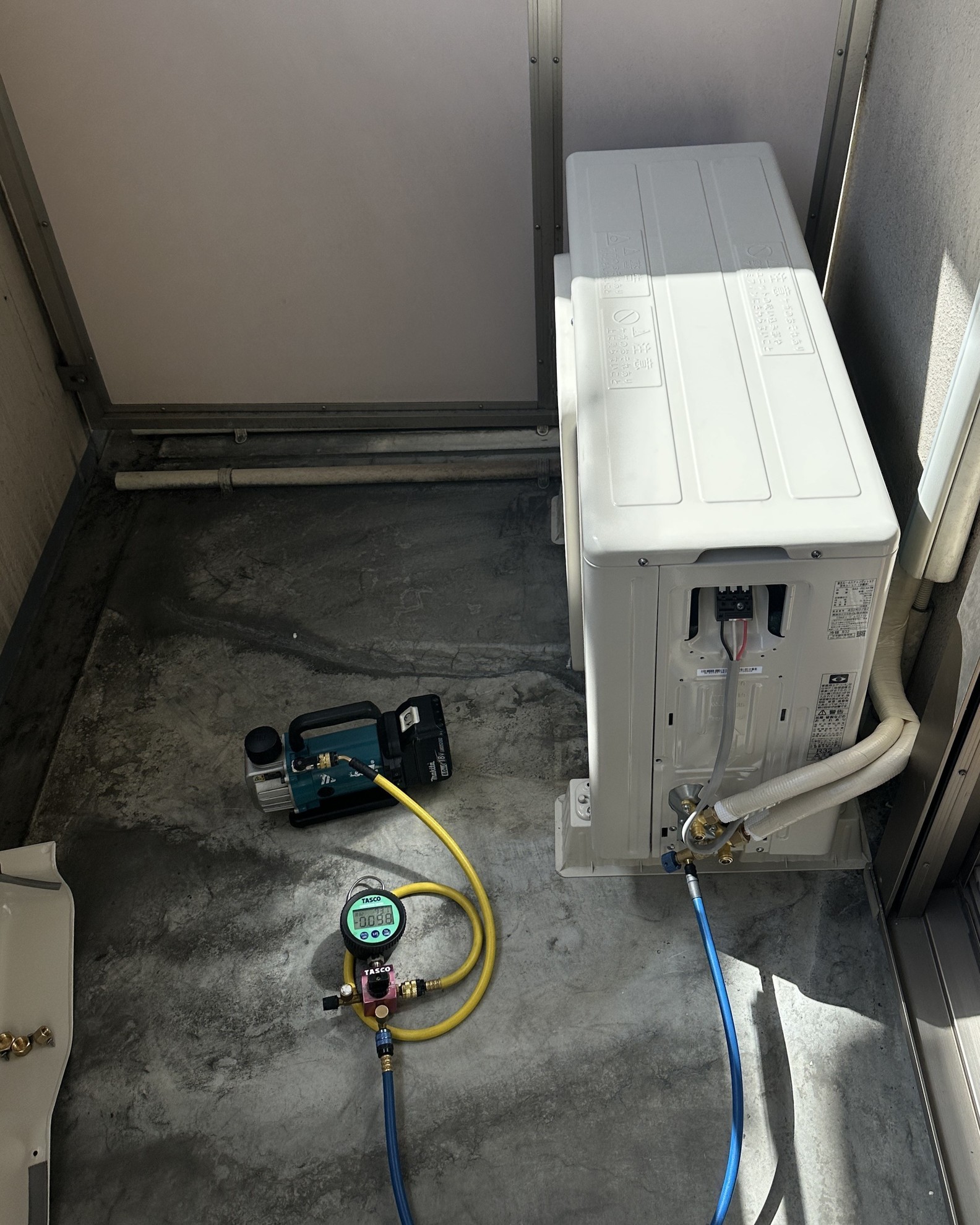

真空引き作業15分
- 外の屋外化粧カバーも再利用してます。
- この写真では欠かせない真空引き作業15分の写真です。

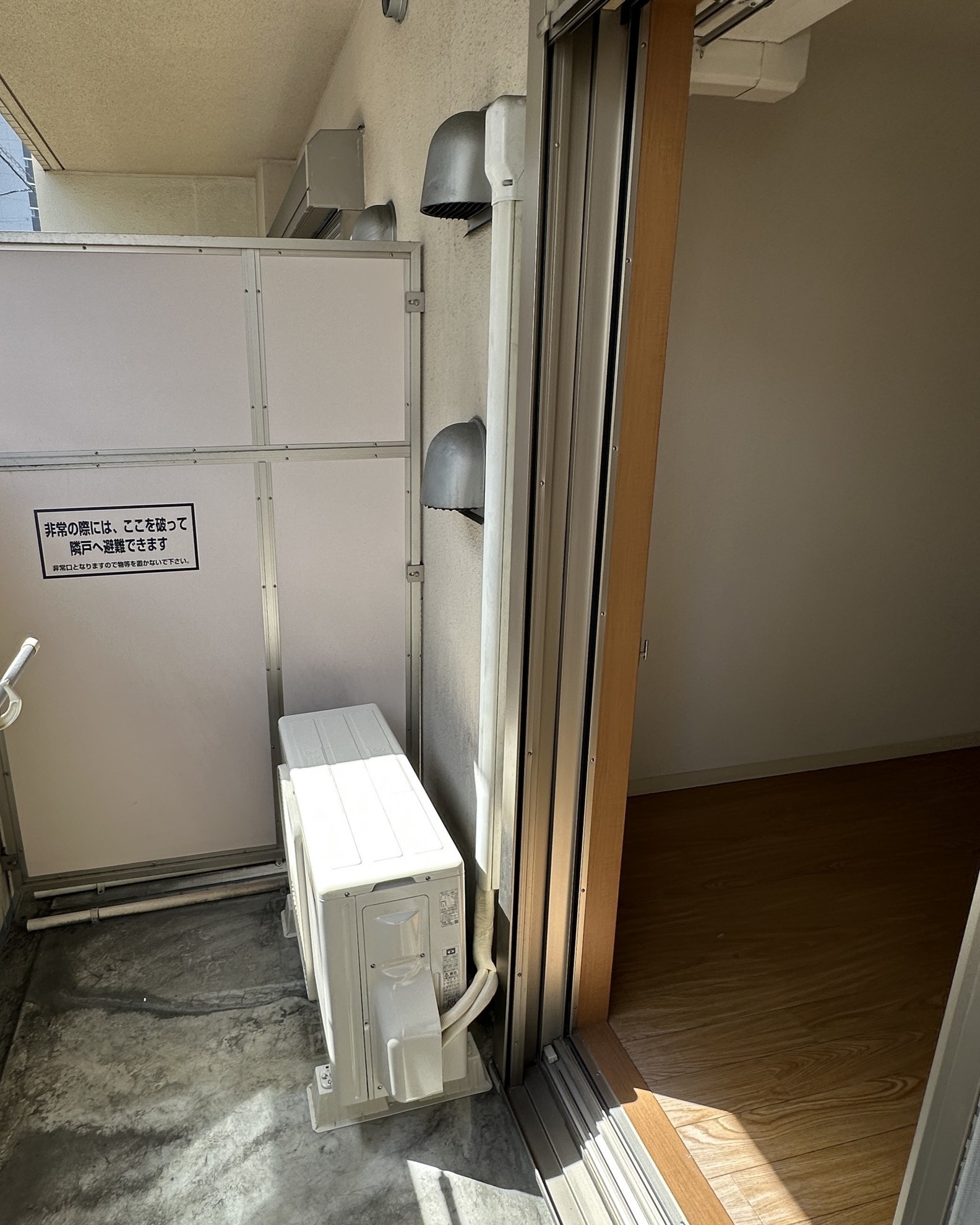

完成した表側のエアコン工事
- 外の完成はこんな感じに仕上げました。
