2024-03-13

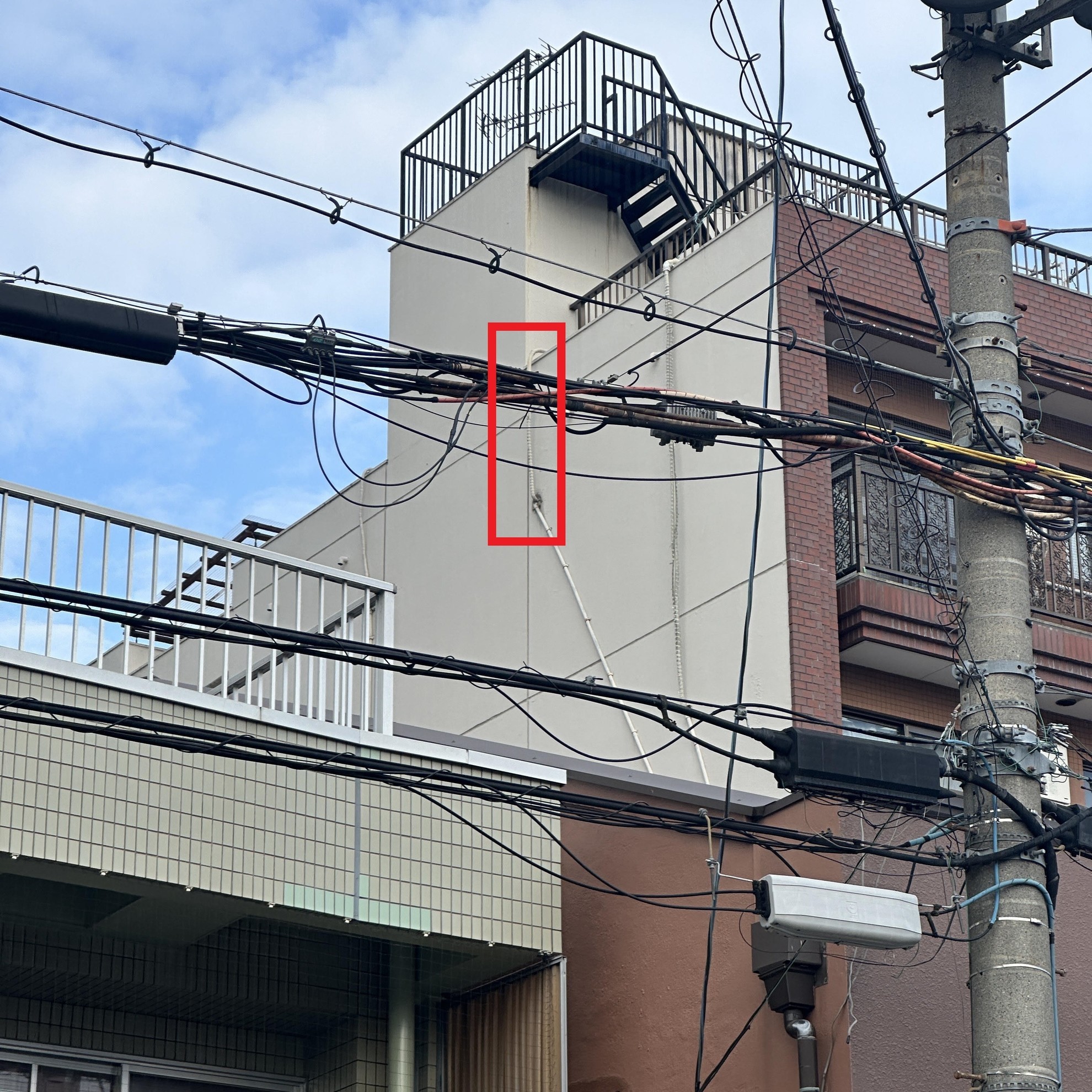

5階のエアコンの配管入れ替え場所
![](/_p/acre/22372/images/pc/b917753a.jpg)
- 今日のブログは京都市伏見区の5階の部屋のマンションのエアコンの手抜き作業の修理。
- 内容は写真に写ってる配管の入れ替え。そのエアコン取り付け業者は外のアクセス無いまんまエアコン取り付け、その結果、外の処理してなく、当たり前だけど、雨の日部屋の中で水漏れ発生。
- そして相棒の西村君の現場で、さすが彼も、ロープアクセス無しではその配管の入れ替え無理って管理会社に説明して、得意高所作業の僕に応援お願いしますって。(笑)
問題の手抜き工事の背景
![](/_p/acre/22372/images/pc/d9850379.jpg)
道路から見た背景
- 道路から見たら普通の工事業者ではさすがに無理な工事。
- 何で最初から断らなかったんでしょうねぇ?
- 後でクレームなるのは目に見えてるのに。
![](/_p/acre/22372/images/pc/1969dfeb.jpg)

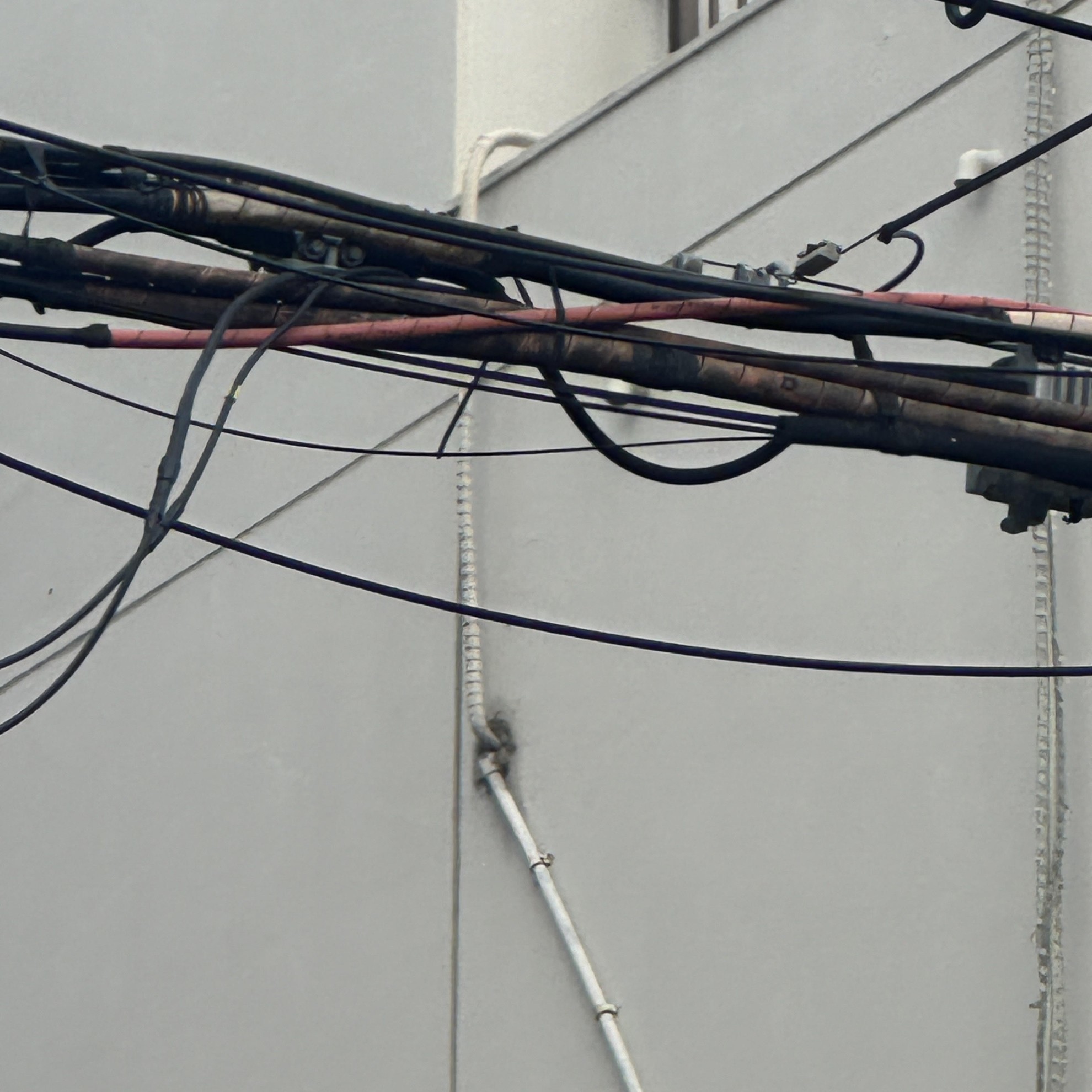

アップした写真
- 写真拡大したら、屋上のに上がってる配管は、U字になってないから水が部屋中に侵入します。
- おまけにパテ処理もしてなくて、その穴から下の階まで水が漏れてる。
![](/_p/acre/22372/images/pc/62891853.jpg)

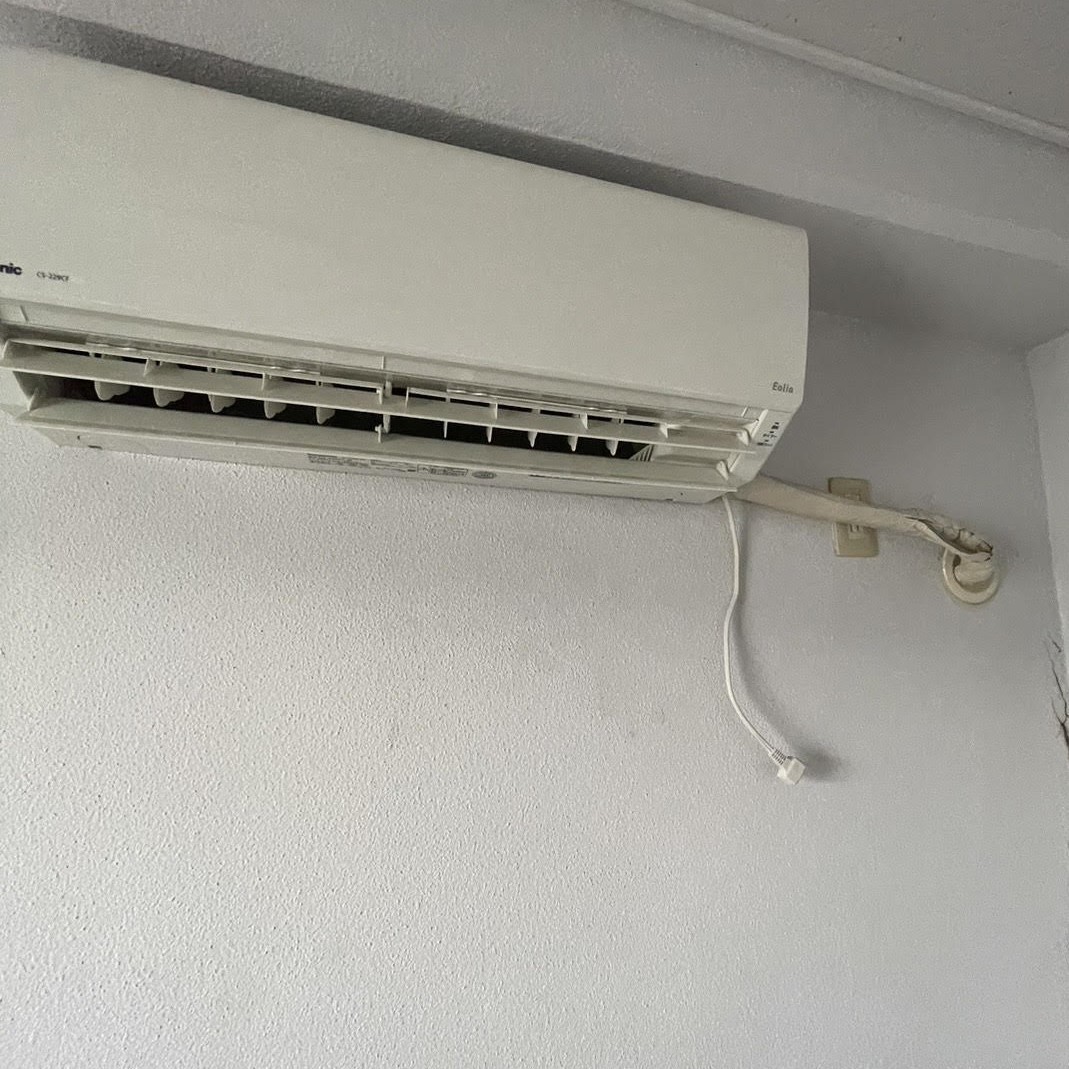

部屋の中の室内機
- 5階の中は、そのエアコン取り付けた業者は、エアコン穴をパテとコーキングで処理しました。
- それでも、エアコンテープ巻きの隙間から水が漏れていました。
- それが今回のクレーム処理です。
古い配管の撤去作業
![](/_p/acre/22372/images/pc/3537ed19.jpg)

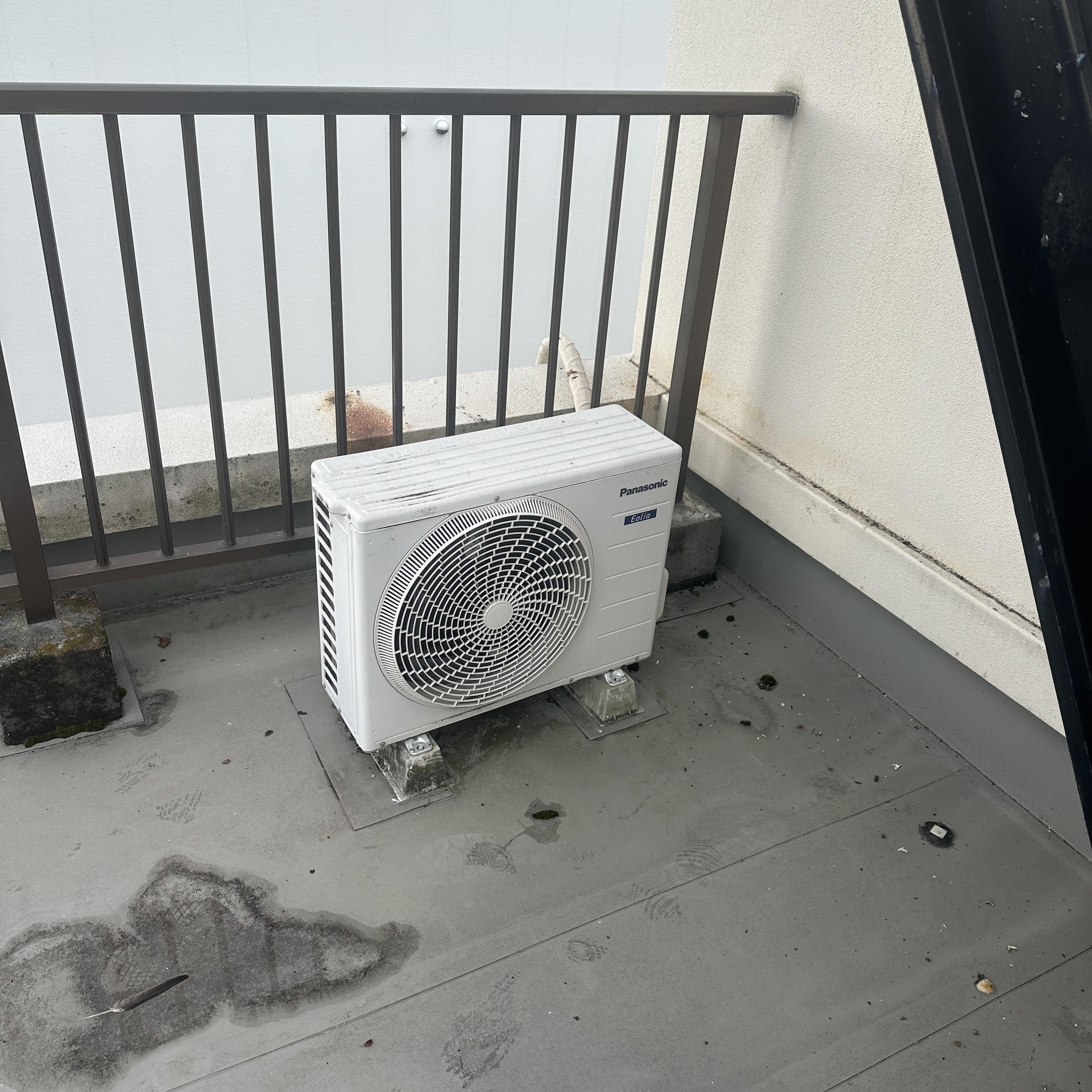

5階屋上の室外機
- 5階屋上に上がって、今回ここからロープアクセスで外からエアコン穴まで降りてがメインの作業。
![](/_p/acre/22372/images/pc/69fc706b.jpg)

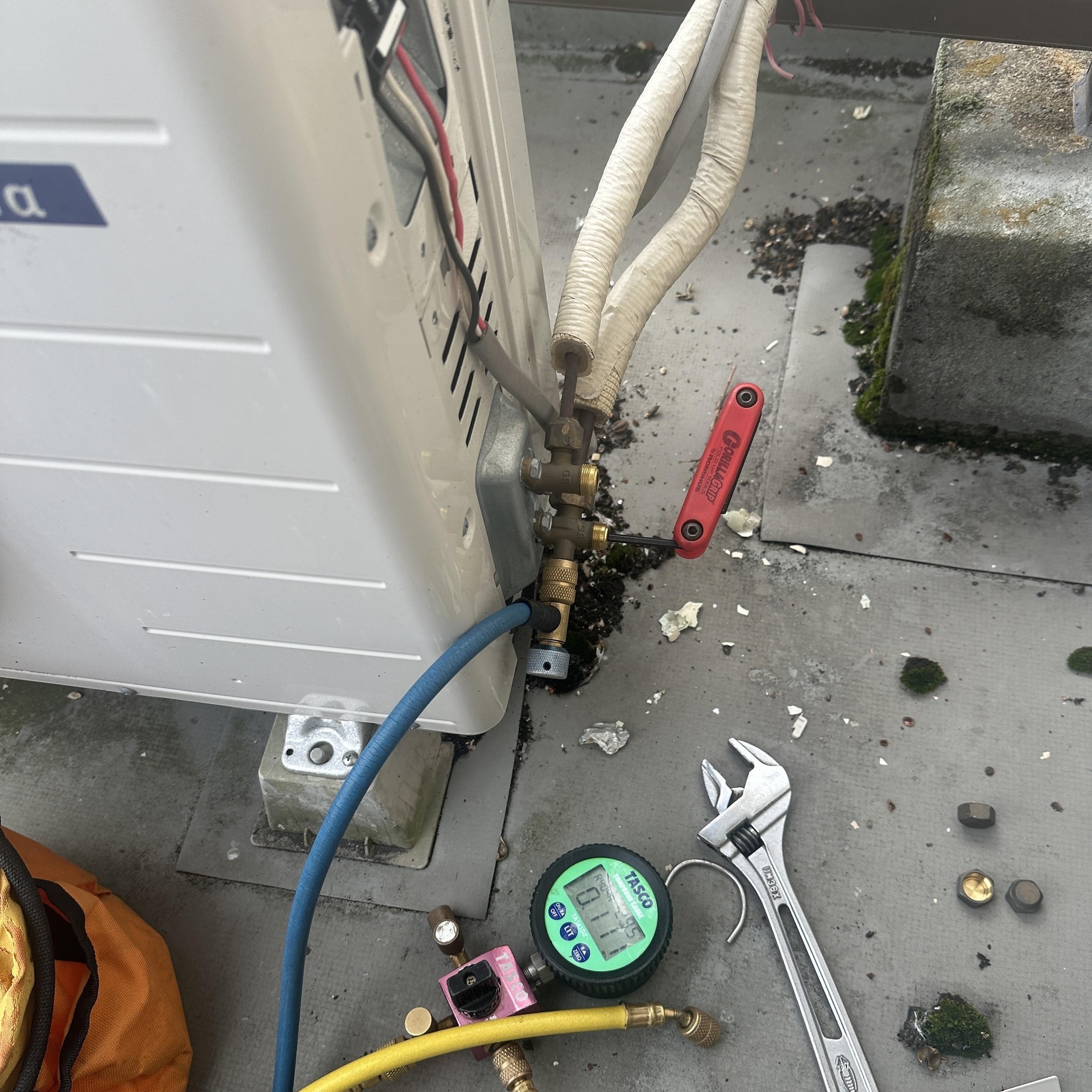

ポンプダウン作業
- 既存の配管は紫外線で結構劣化していまして、そして短いから、新しい配管に交換して、そして断熱ドレーンホースに。
- 配管撤去前にポンプダウン作業と冷媒ガスの適量の同時確認している写真です。
![ロープアクセス工法](/_p/acre/22372/images/pc/d1bb0cae.jpg)

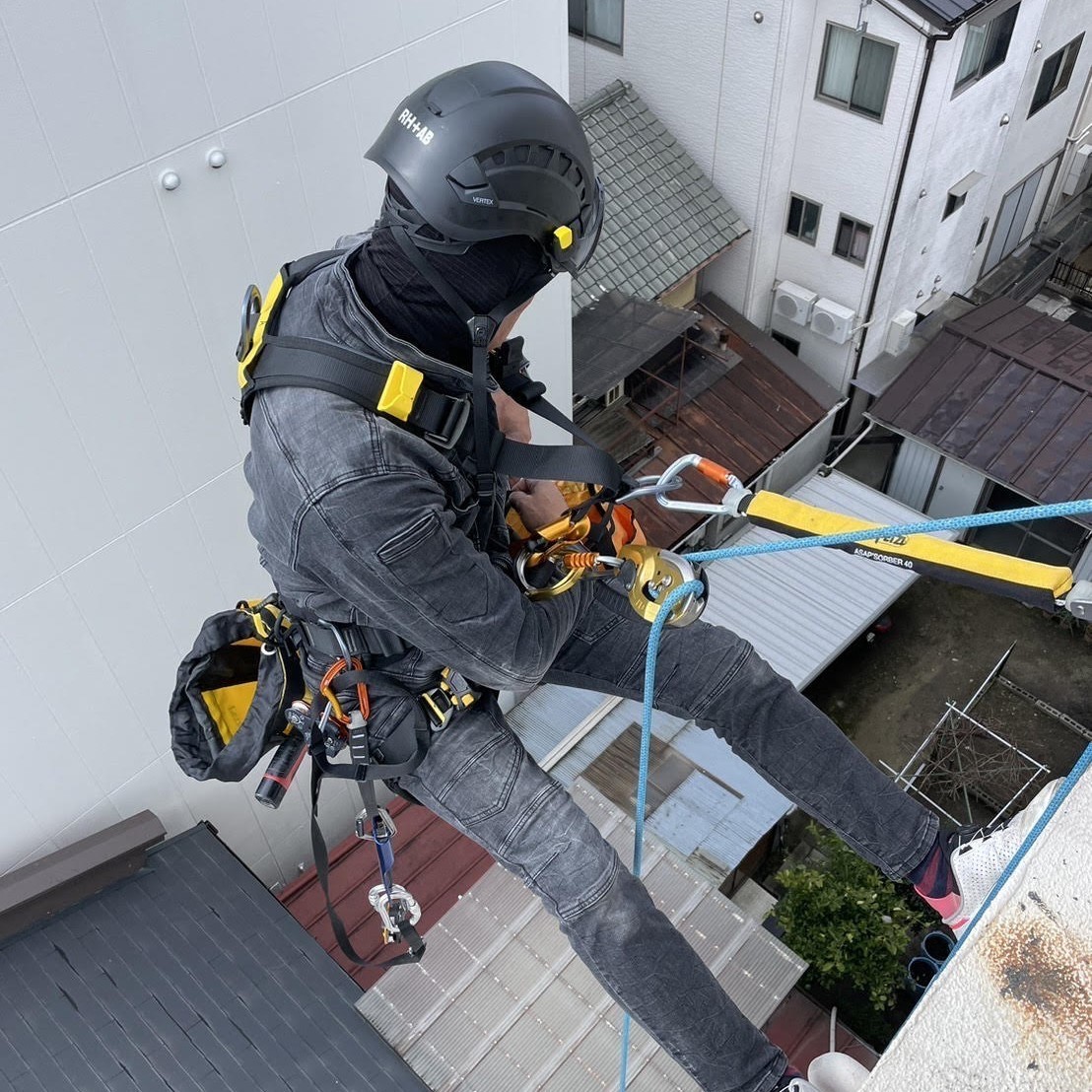

ロープアクセスで懸垂下降
- 室外機を古い配管と離した後、
- ロープの支点確保してから、必要な機材、工具の準備してから。、
- 懸垂下降の写真です。
- リードクライミングしてて役に立つ、
- 懸垂下降で降りても、結局また登らなくちゃいけないから日々の体幹トレーニング必要です。
古い配管撤去
![ロープアクセス工法](/_p/acre/22372/images/pc/f62dd56b.jpg)

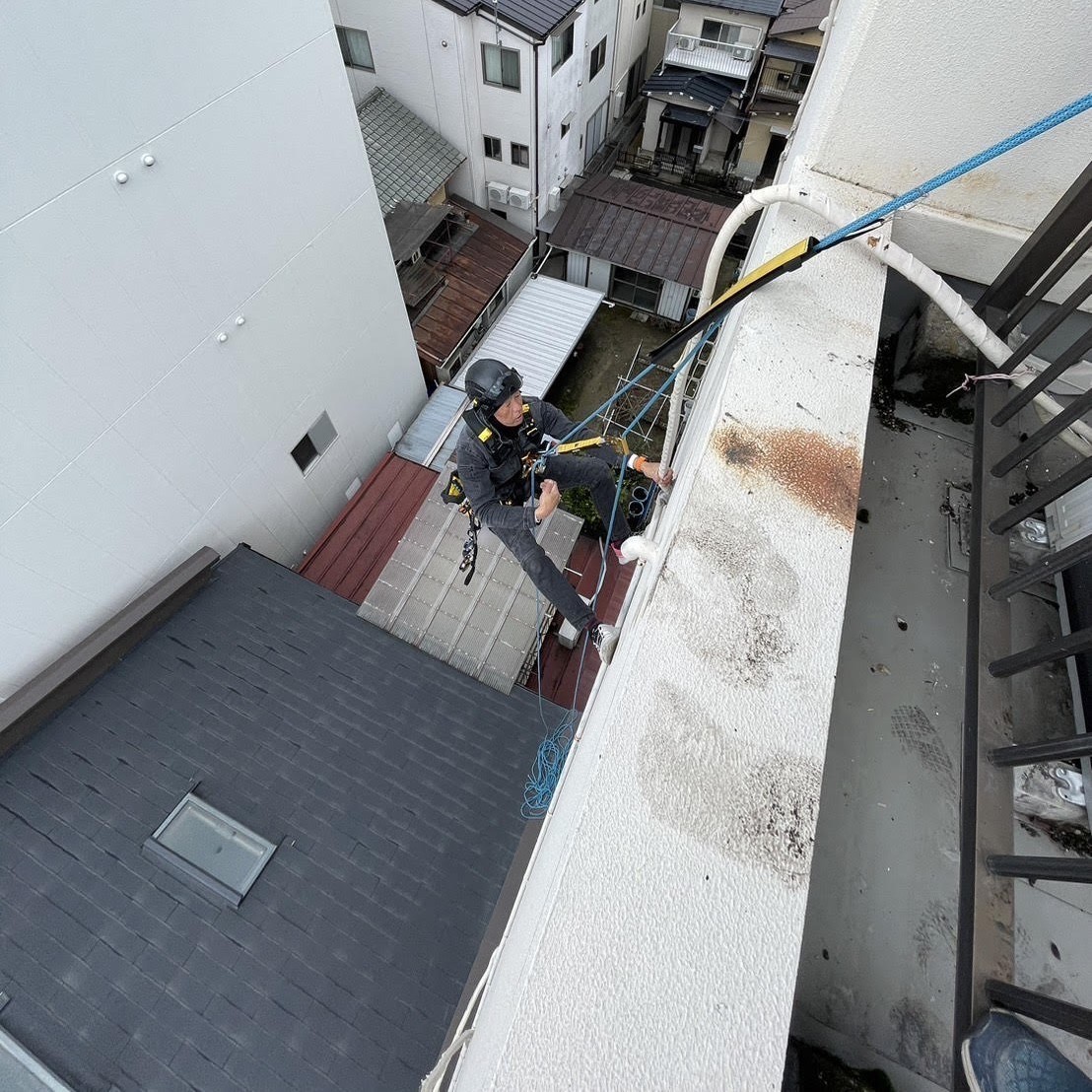

古い配管撤去作業
- 相棒の西村君が部屋中から古い配管切断後、僕は外に引っ張って、配管撤去作業の途中。
![ロープアクセス工法](/_p/acre/22372/images/pc/034786a4.jpg)

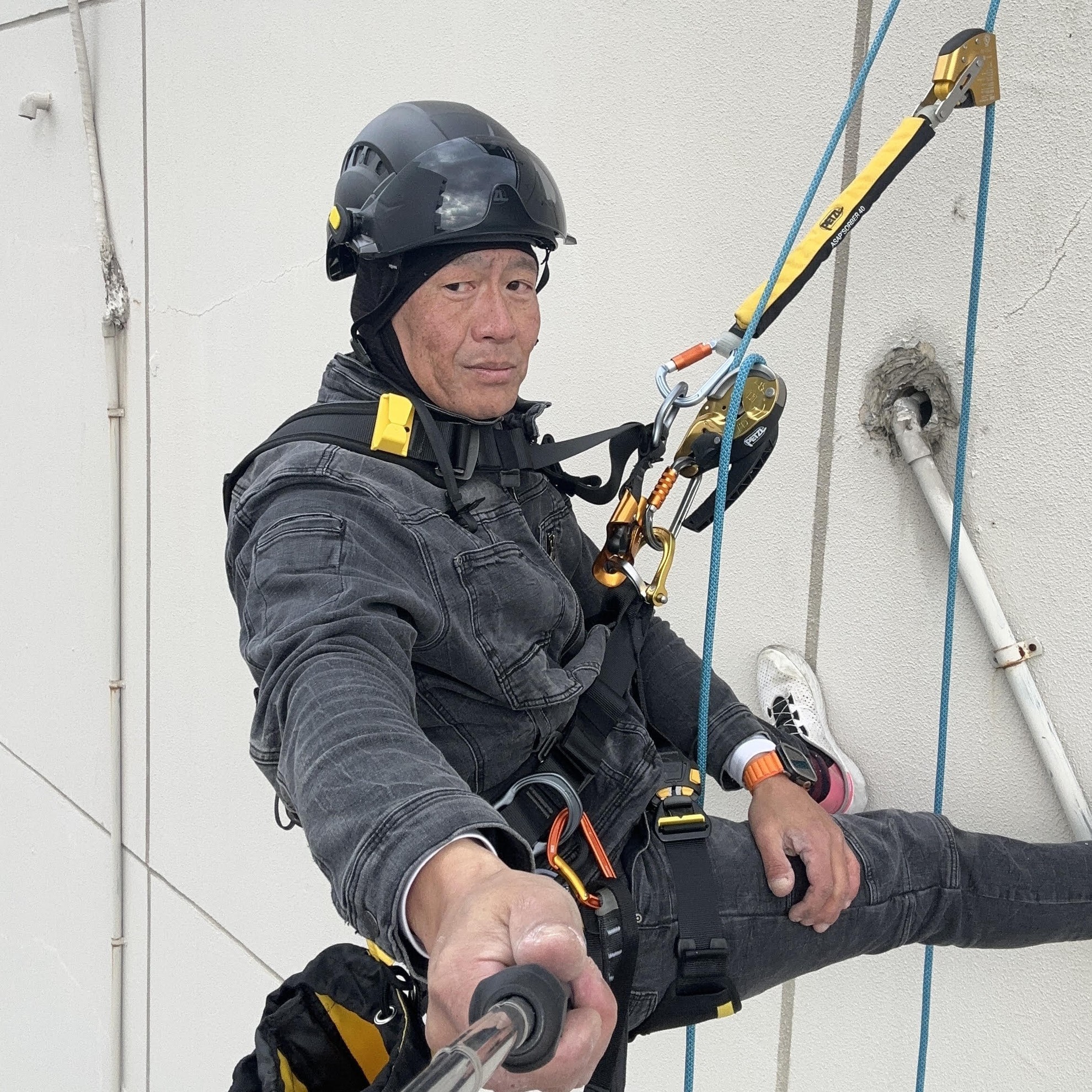

古い配管撤去後
- エアコンの古い配管撤去後、ドレーンホースの塩ビパイプの位置がおかしいから、
![ロープアクセス工法](/_p/acre/22372/images/pc/822db5a2.jpg)

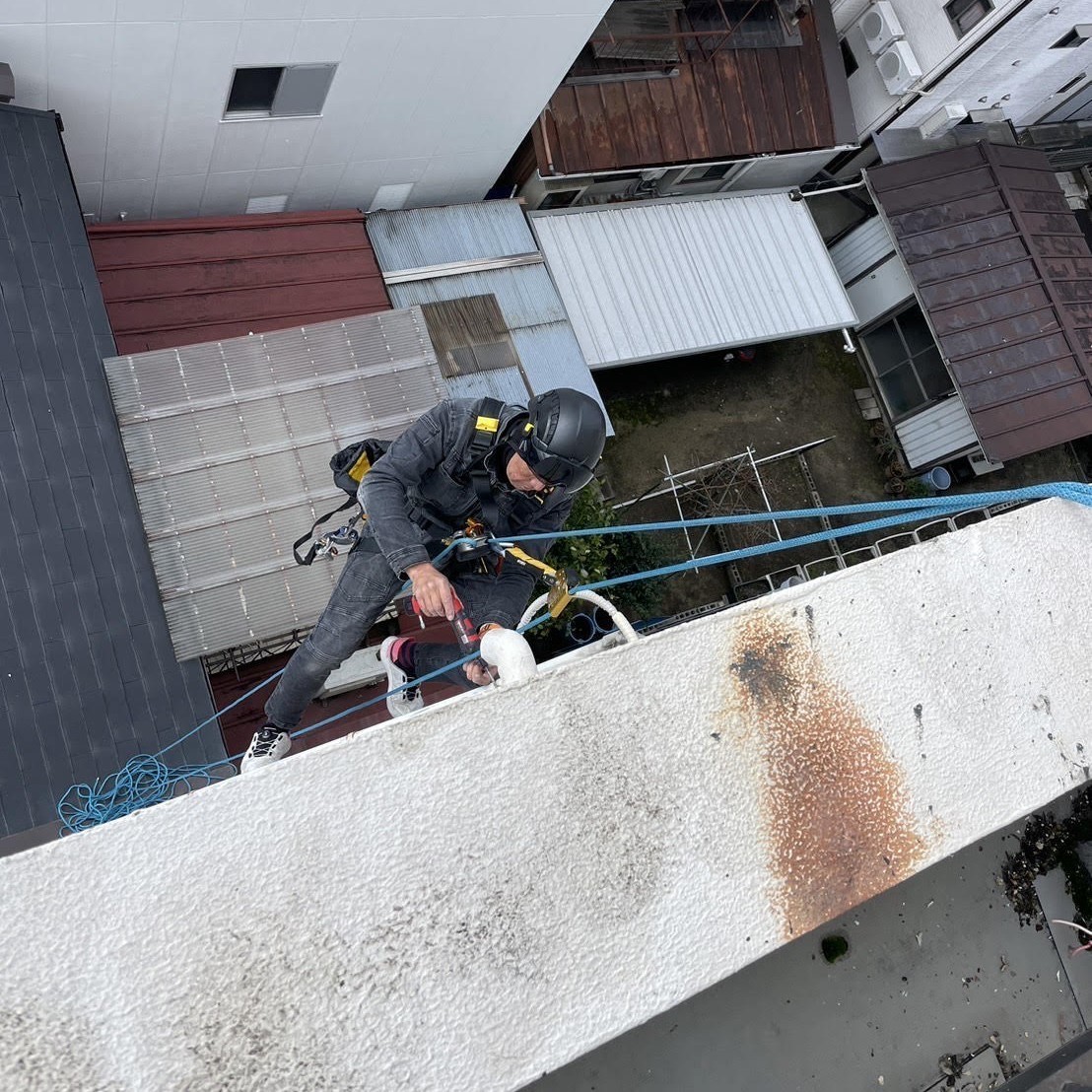

ドレーンホースの塩ビパイプ
- 塩ビパイプ切って長さ調整している写真です。
新しいエアコンの配管入れ替え作業
![ロープアクセス工法](/_p/acre/22372/images/pc/00f9312a.jpg)

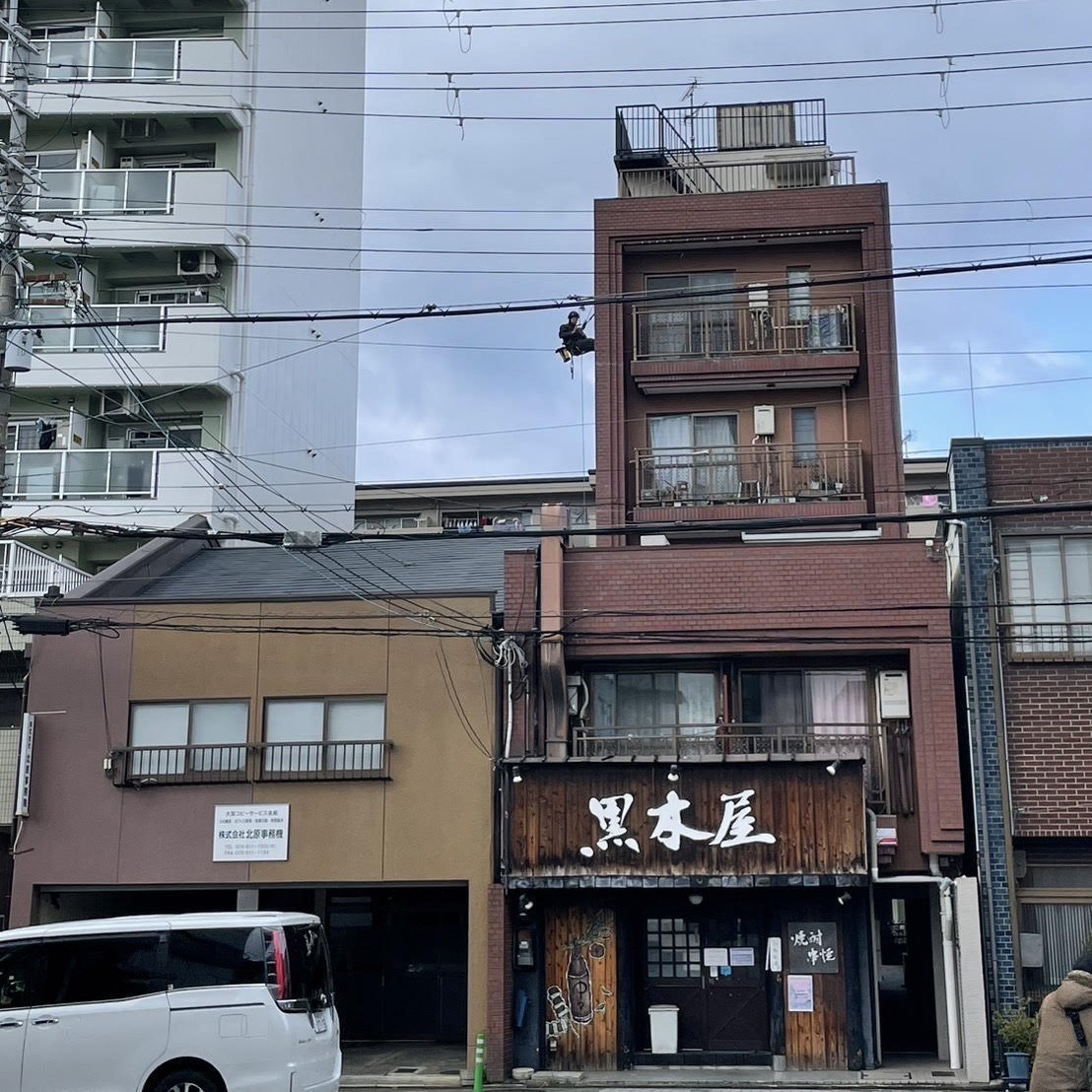

遠くから見たロープアクセスの高所作業
- 相模が車停めてた駐車場から撮った写真。
- 自分小さく見えますねぇ。(笑)
![ロープアクセス工法](/_p/acre/22372/images/pc/9c27fc84.jpg)

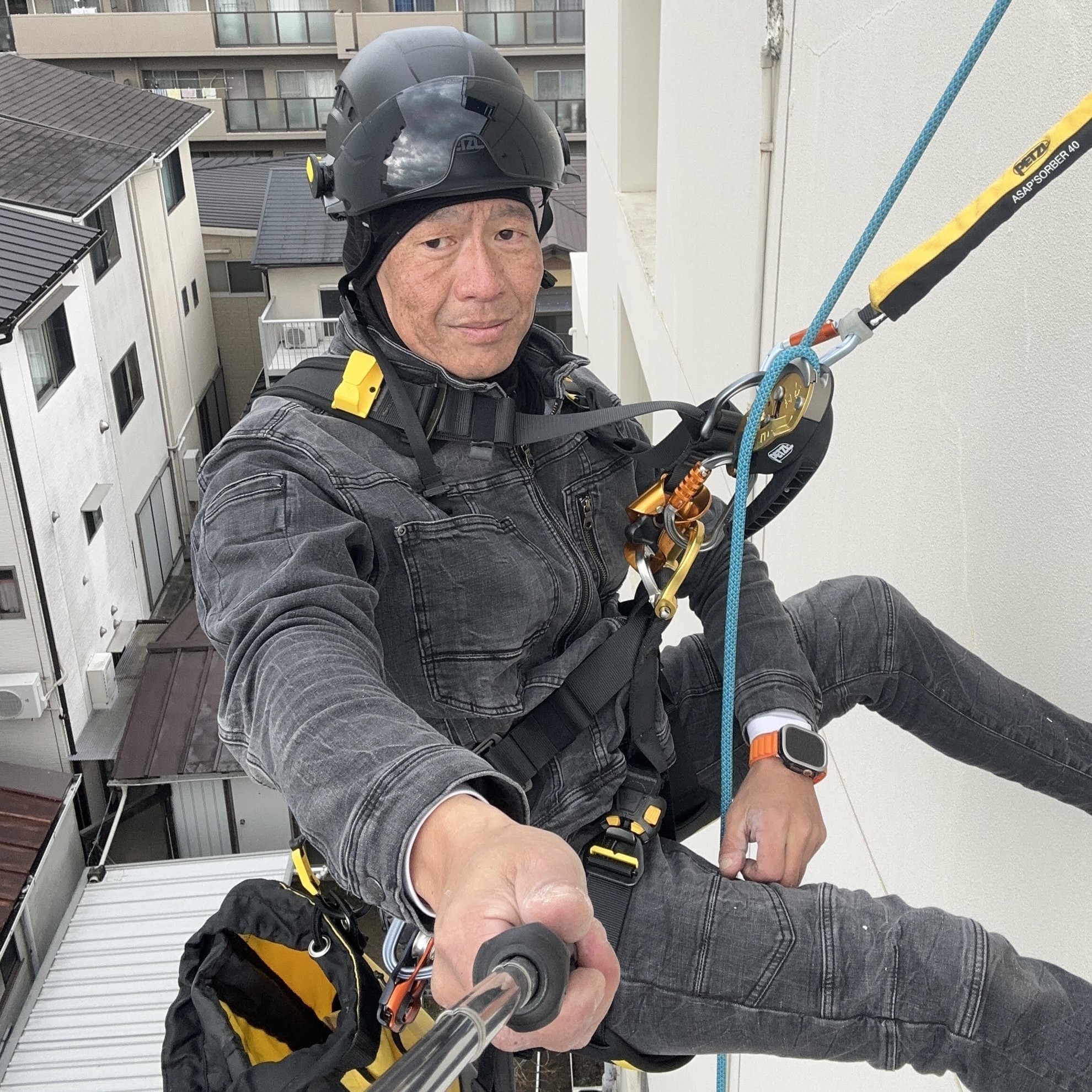

空中で待機
- 西村君が中の配管の位置決めるまで外で待機写真。
![](/_p/acre/22372/images/pc/74a2bd53.jpg)

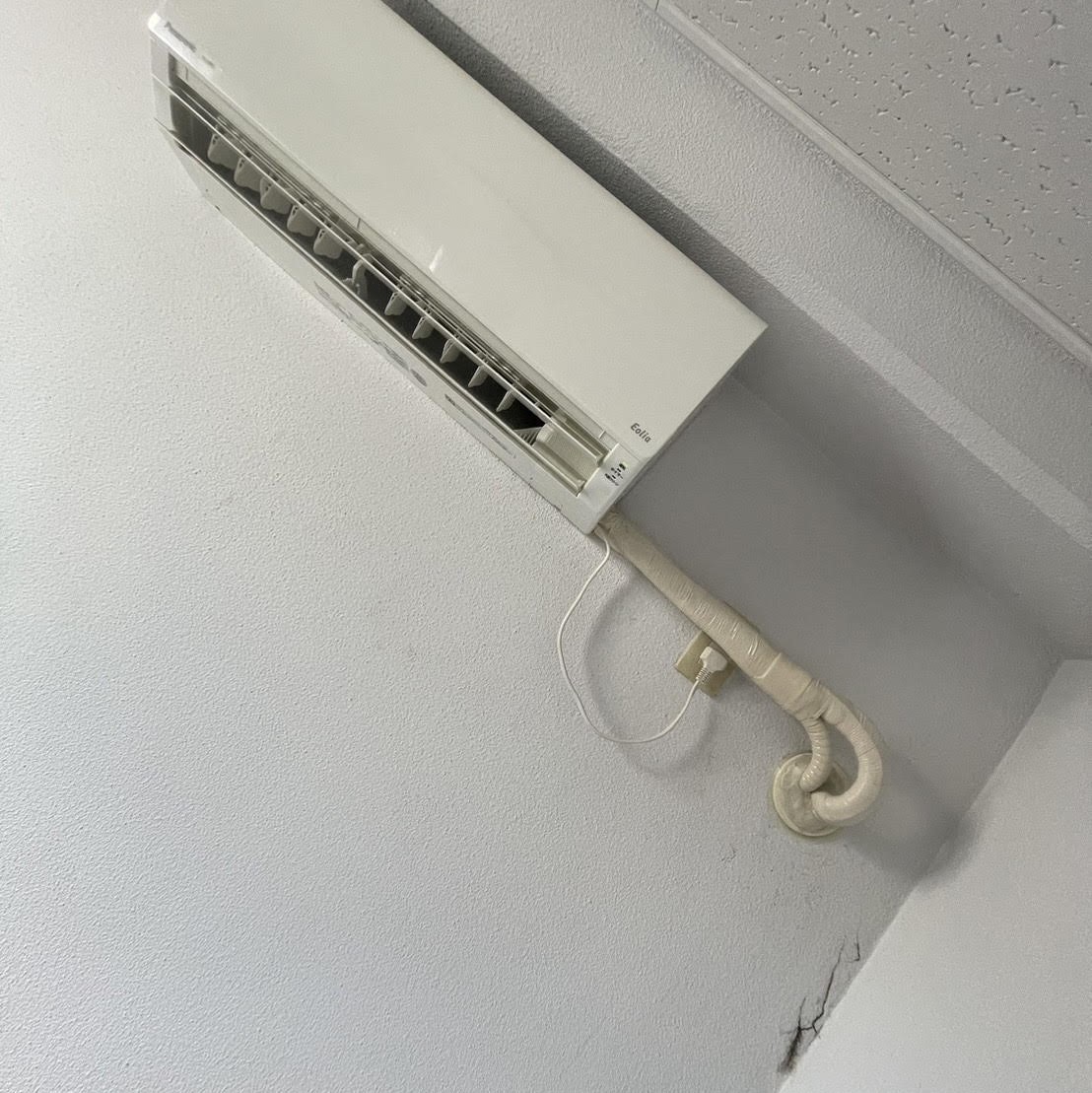

エアコンの配管入れ替え完了
- 西村君が中の作業完成してから、残りの作業は自分で処理。
エアコン穴の処理
![](/_p/acre/22372/images/pc/14ed5598.jpg)

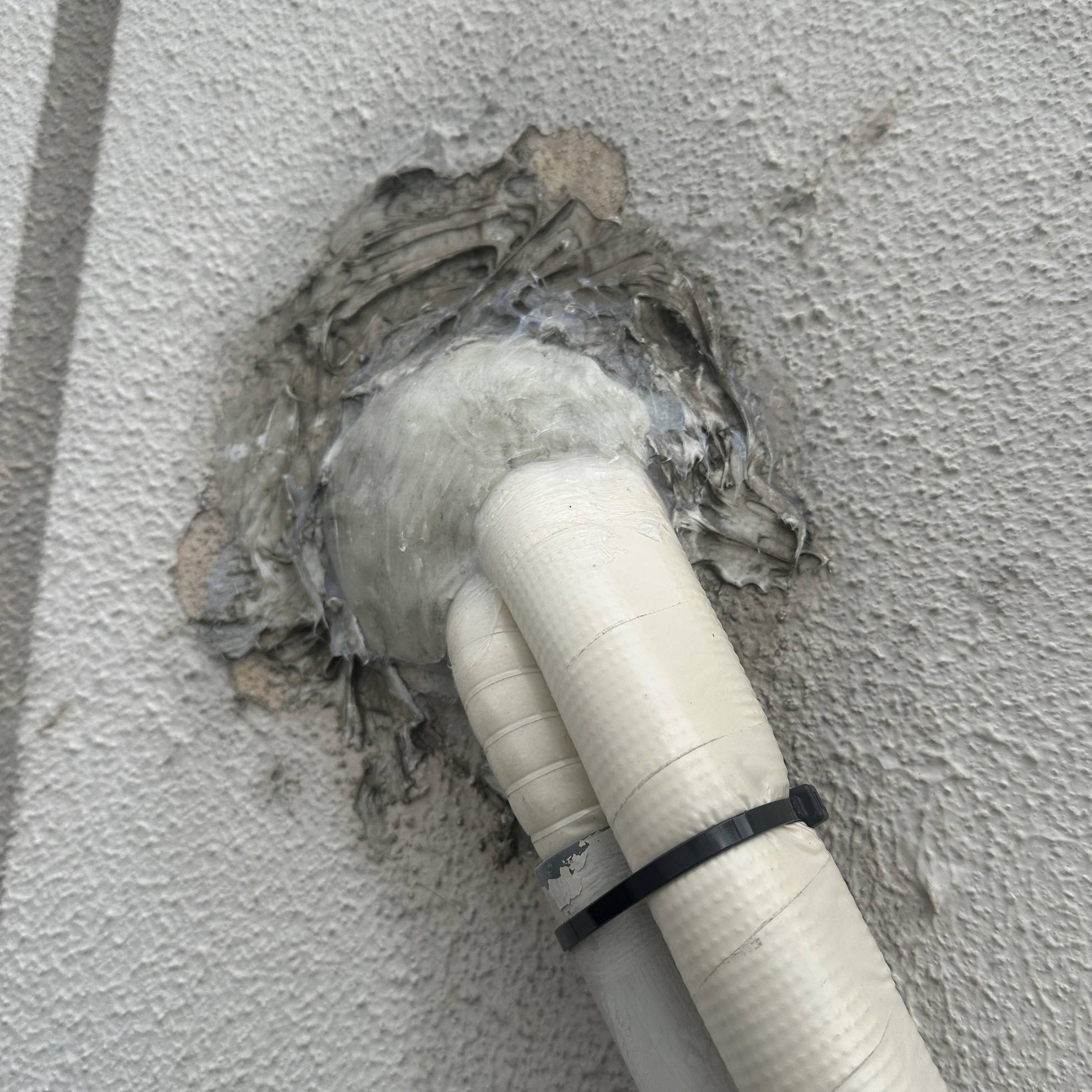

エアコン穴の処理
- エアコン穴の処理はパテとコーキング。
![](/_p/acre/22372/images/pc/ca8bb0fe.jpg)

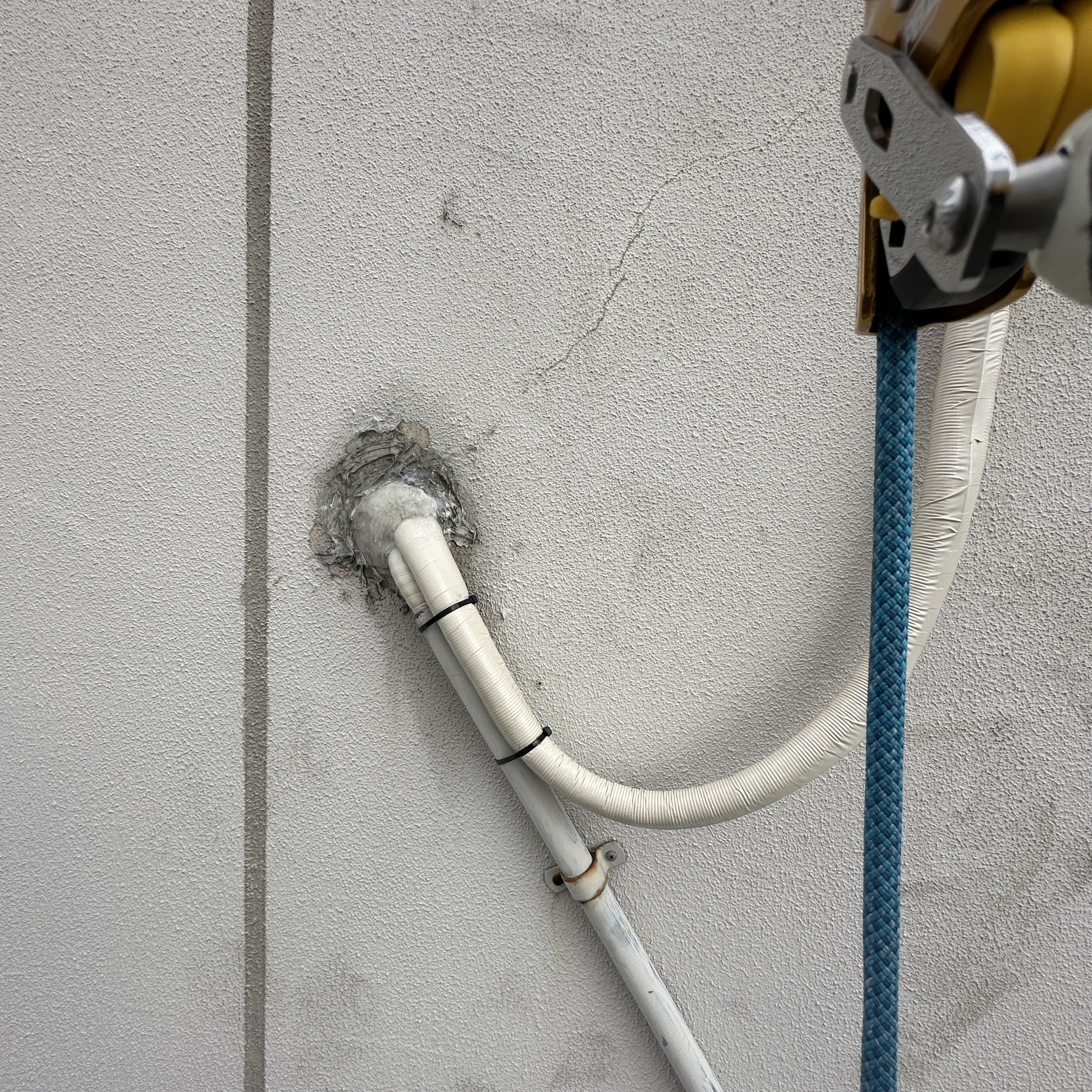

エアコン穴の処理
- 雨の日水が侵入無い為にちゃんとU字の形作って、
- エアコンの配管のドレーンホースの塩ビパイプに結束バンドで固定。
- 管理会社予算有りましたら、屋外化粧カバー取り付けたい気持ちでした。
![](/_p/acre/22372/images/pc/4bc6c2e5.jpg)

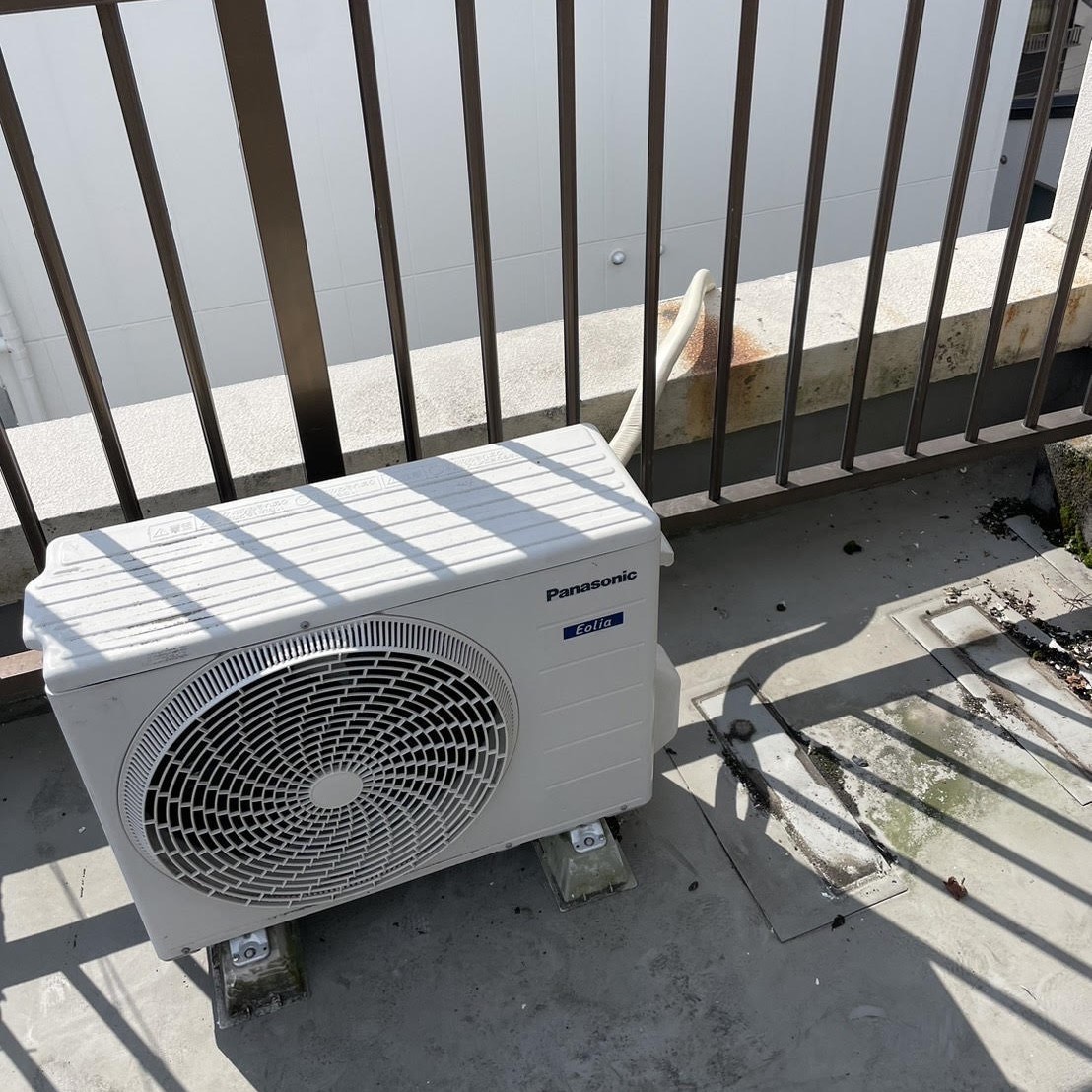

補足文
- 新しい配管繋いで、
- いつもの作業で真空引き作業してから、工程完了して、
- エアコンの試運転確認して、工事完了
